Questions et réponses en mécanique : Accouplements, freins, roulements

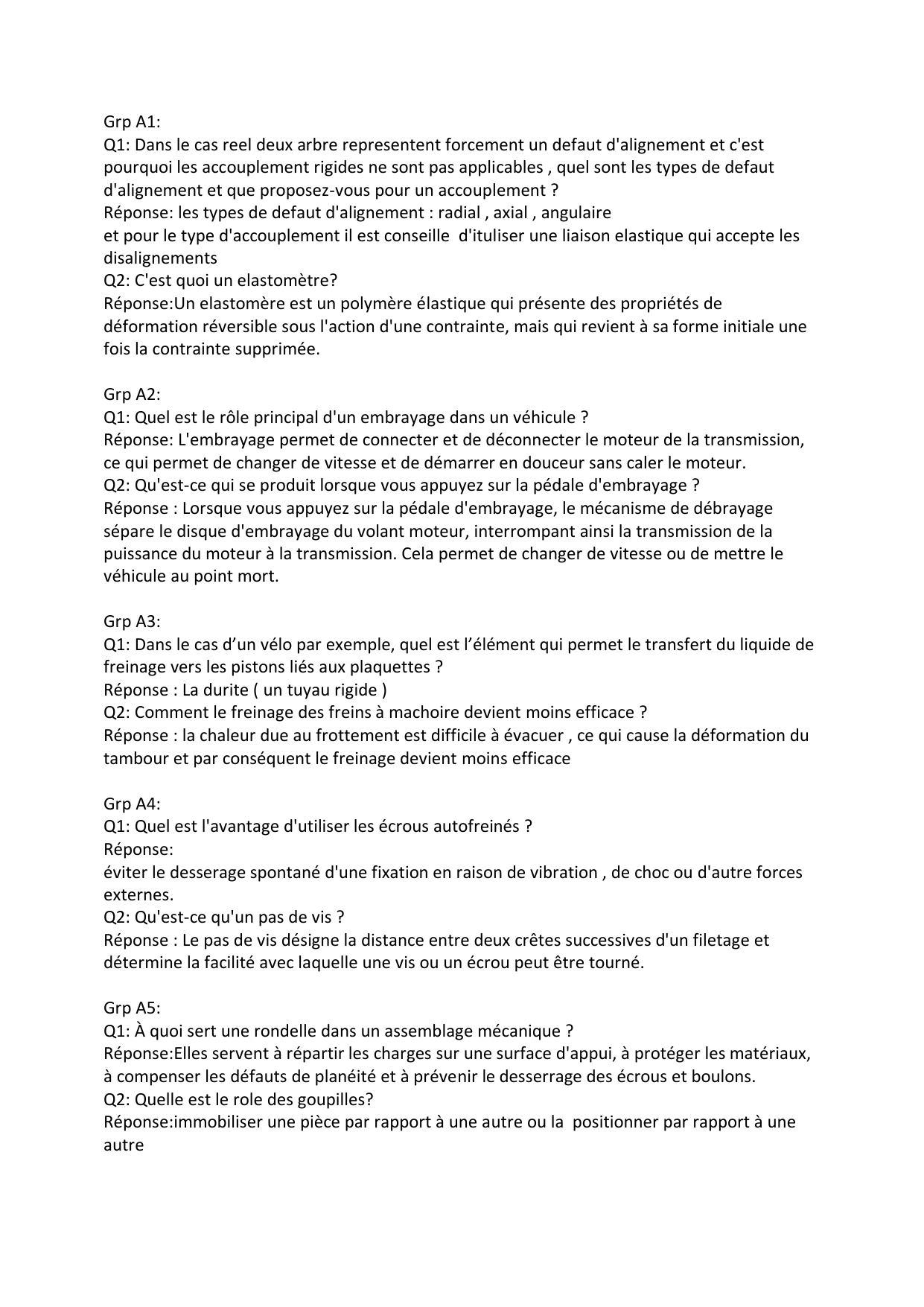

Grp A1:
Q1: Dans le cas reel deux arbre representent forcement un defaut d'alignement et c'est
pourquoi les accouplement rigides ne sont pas applicables , quel sont les types de defaut
d'alignement et que proposez-vous pour un accouplement ?
Réponse: les types de defaut d'alignement : radial , axial , angulaire
et pour le type d'accouplement il est conseille d'ituliser une liaison elastique qui accepte les
disalignements
Q2: C'est quoi un elastomètre?
Réponse:Un elastomère est un polymère élastique qui présente des propriétés de
déformation réversible sous l'action d'une contrainte, mais qui revient à sa forme initiale une
fois la contrainte supprimée.
Grp A2:
Q1: Quel est le rôle principal d'un embrayage dans un véhicule ?
Réponse: L'embrayage permet de connecter et de déconnecter le moteur de la transmission,
ce qui permet de changer de vitesse et de démarrer en douceur sans caler le moteur.
Q2: Qu'est-ce qui se produit lorsque vous appuyez sur la pédale d'embrayage ?
Réponse : Lorsque vous appuyez sur la pédale d'embrayage, le mécanisme de débrayage
sépare le disque d'embrayage du volant moteur, interrompant ainsi la transmission de la
puissance du moteur à la transmission. Cela permet de changer de vitesse ou de mettre le
véhicule au point mort.
Grp A3:
Q1: Dans le cas d’un vélo par exemple, quel est l’élément qui permet le transfert du liquide de
freinage vers les pistons liés aux plaquettes ?
Réponse : La durite ( un tuyau rigide )
Q2: Comment le freinage des freins à machoire devient moins efficace ?
Réponse : la chaleur due au frottement est difficile à évacuer , ce qui cause la déformation du
tambour et par conséquent le freinage devient moins efficace
Grp A4:
Q1: Quel est l'avantage d'utiliser les écrous autofreinés ?
Réponse:
éviter le desserage spontané d'une fixation en raison de vibration , de choc ou d'autre forces
externes.
Q2: Qu'est-ce qu'un pas de vis ?
Réponse : Le pas de vis désigne la distance entre deux crêtes successives d'un filetage et
détermine la facilité avec laquelle une vis ou un écrou peut être tourné.
Grp A5:
Q1: À quoi sert une rondelle dans un assemblage mécanique ?
Réponse:Elles servent à répartir les charges sur une surface d'appui, à protéger les matériaux,
à compenser les défauts de planéité et à prévenir le desserrage des écrous et boulons.
Q2: Quelle est le role des goupilles?
Réponse:immobiliser une pièce par rapport à une autre ou la positionner par rapport à une
autre

Grp A6:
Q1: C'est quoi la différence entre système vis ecrou et l'assemblage par rivet ?
Réponse: Le système vis ecrou est plus résistant que lassemblage par rivet et
il est démontable.
Q2: La différence entre cone morse et cone 7/24?
Réponse: Les cônes Morse assurent une fixation ferme et stable sans l'utilisation d'organes
d'arrêt en raison de l'angle du cône qui est inférieur à deux fois l'angle de frottement
(montage avec coincement). En revanche, cônes 7 /24 nécessite la présence des organes
d'arrêts.(montage sans coincement)
Grp A7:
Q1: Quelle est la différence entre le soudage autogène et le sudobrasage?
Réponse: le premier (autogène) consiste à lier des pièces du même matériau, par contre le
sudobrasage réunit deux pièces de différents métaux
Q2: Citez 3 métaux utilisés en soudage:
Réponse:
acier-aluminium-cuivre
Grp A8:
Q1: citez trois (3) exemple de défauts qu'on peut trouver dans un soudure.
Réponse: 1 défauts de soufflures ou cavités
2 défaut de fissure
3 défaut d'inclusion
4 manque de fusion
5 défaut de pénétration
6 défaut d'effondrement
7 défauts retassures et criques
Q2: citez trois (3) méthodes utilisées pour faire l'inspection d'un soudure
Réponse:1: le contrôle visuel
2: le contrôle par ressuage
3:le contrôle par radiographie
4:le contrôle par ultrasons
5: le contrôle par magnétoscopie
Grp A9:
Q1: Comment réparer les soudures défectueuses ?
Réponse: *Identifier le défaut.
*Préparation : Nettoyer la zone de la soudure.
*Retoucher la soudure en ajoutant du métal d'apport supplémentaire.
*Contrôler la qualité de la soudure réparée.
*Effectuer une retouche supplémentaire si nécessaire.
Q2: Que sont les problemes courants en soudage pour le cuivre?
Réponse: L'oxydation, la fragilité à chaud, la distorsion, et la porosité
Grp A10:
Q1: Quelles sont les avantages des calvette parallèle
Réponse: •simple •économique •usable
Q2: Les inconvénients de liaison par goupilles

Réponse: •démontage parfois difficile •risque de perte, de dommage •chargé limitée
Grp A11:
Q1: Quel est l'inconvénient des cannelures à flans parallèle ?
Réponse :elles ne conviennent pas aux grandes vitesses de rotation
Q2: Quel est l'avantage des cannelures à flans en développante de cercle ?
Réponse: Elles permettent des grandes vitesses et elles sont plus silencieuse
Grp A12:
Q1: A quoi sert le moyeu dans une liaison arbre/moyeu?
Réponse: Accoupler ou relier deux elements rotatifs.
Q2: Comment peut on augmenter la rigidité de la liaison arbre/moyeu par cône ?
Réponse: On augmente l'angle du cône.
Grp A13:
Q1: Donnez 3 fonctions principales des coussinets:
Réponse: *Réduction de la friction. *Absorption des chocs. *Alignement et
centrage des pièces
Q2: Un palier supporte une charge radiale F de 80 daN , le diamètre de l’arbre est de 50 mm,
la vitesse est de 1m/s et la longueur du coussinet de 60 mm . Quelle est la valeur
du produit P.V ?
Réponse: p = F/(d*L) = (80*100)/(50*60) = 0.26 N/mm2
PV = 0.26 * 1 = 0.26 N/mm2.m/s
Grp A14:
Q1: Quels sont les deux types de paliers couramment utilisés ?
Réponse:
- palier lisse
- palier à roulement
Q2: Faites une brieve comparaison des deux ?
Réponse:
Roulement: préférable si le couple de démarrage est élevé ,moins encombrant axialement
Lisse : Supporte mieux les chocs et les vibrations , moins encombrant radialement
Grp A15:
Q1: Quels sont les types des rotules?
Réponse: *Rotule radiale *Rotule axiale *Rotule à contact oblique
Q2: Quelle est le rôle d une rotule?
Réponse: Les rotules mécaniques sont des composants mécaniques couramment utilisés pour
permettre une rotation à angle variable entre deux parties d'une machine ou d'un équipement
Grp A16:
Q1: Quelle est la définition du phénomène de la résistance au roulement?
Réponse: La résistance au roulement est la force qui s'oppose au mouvement d'un objet
lorsqu'il roule sur une surface.
Q2: De quoi depend le choix du roulement?

Réponse: Le choix du roulement dépend des charges qu'il doit supporter, ainsi que de la
vitesse de rotation, de la température et de l'environnement dans lequel il sera utilisé.
Grp A17:
Q1: Quelle est la différence entre les roulements à billes et les roulements à rouleaux ?
Réponse:Les roulements à billes utilisent des billes pour faciliter le mouvement, tandis que les
roulements à rouleaux utilisent des cylindres ou des cônes allongés pour le même but, avec les
roulements à rouleaux ayant généralement une plus grande capacité de charge.
Q2: Citez deux types de roulement à billes.
Réponse: - roulement à billes à contact radial
- roulement à billes à contact oblique
- roulement à rotule sur billes
- butées à billes
Grp A18:
Q1: Donner 2 critères pour bien choisir le bon roulement.
Réponse: - Nature des charges que le roulement peut supporter
-la vitesse de rotation
-Rigidité exigée.
Q2: Est ce que la présence d'une cage permet au roulement de supporter une vitesse élevée.
Réponse: vrai
Grp A19:
Q1: Quelle est la fonction principale d'un roulement dans un mécanisme?
Réponse: faciliter le mouvement relatif entre les pièces.
Q2: Quel est le principal avantage d'utiliser un roulement à billes par rapport à un roulement à
rouleaux?
Réponse: Moins de frottements
