Fiche technique 6GK7142-7BX00-0AX0

Fiche technique 6GK7142-7BX00-0AX0

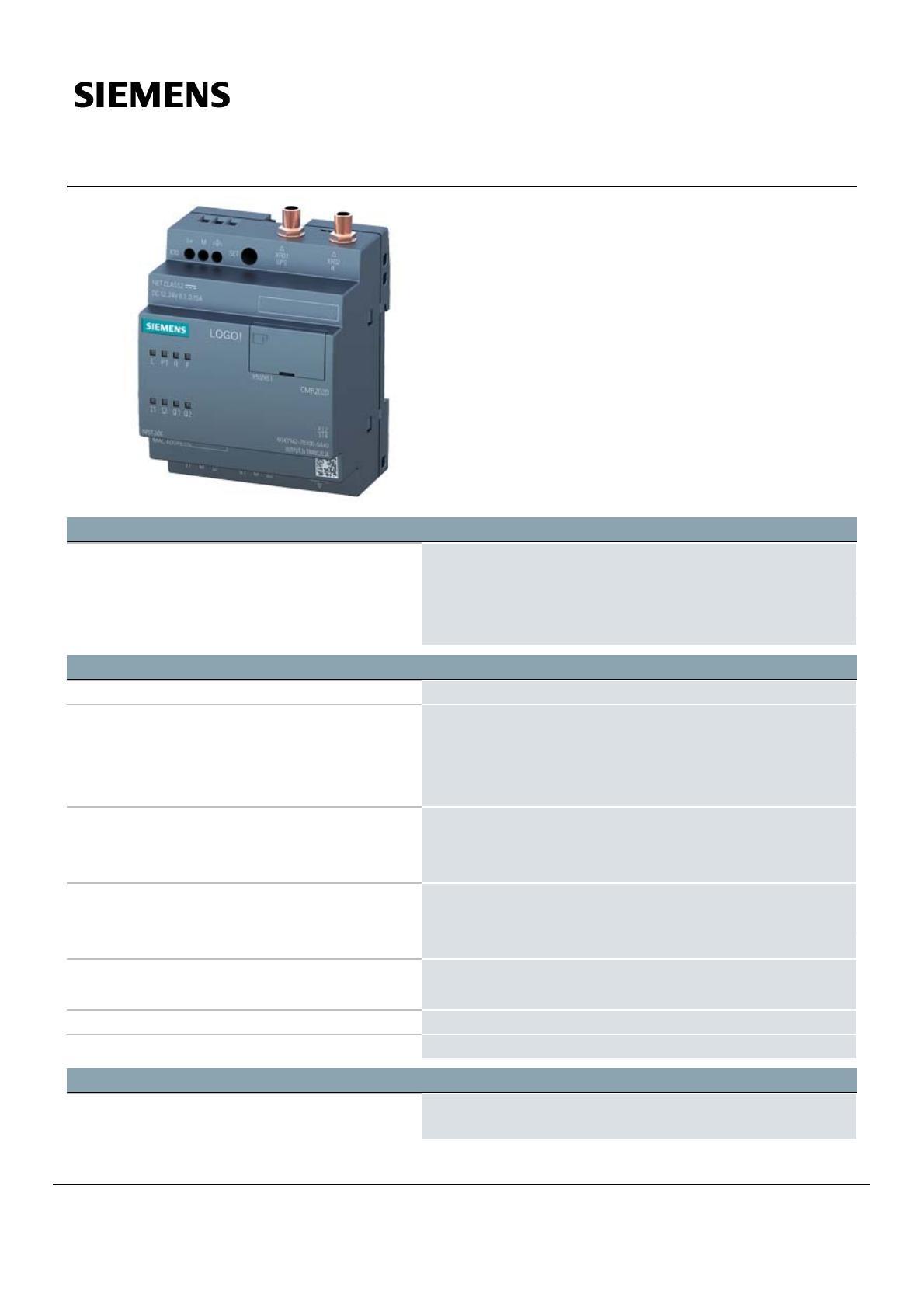

LOGO! CMR2020 MODULE DE COMMUN. POUR LE RACCORD.
DE LOGO! 0BA8 A RESEAU GSM/GPRS; 1 RJ45 PORT P. LE
RACCORD. DE IND.ETHERNET A LOGO! 0BA8; 2XDI;2XDO;
ACCESS DE LECTURE/ECRITURE A VARIABLES
LOGO!;TRANSMISSION ET RECEPTION DE SMS; DETECT. DE
POS. GPS; SYNCHRO DE L'HEURE/ RETRANSM. AV. HORL.
TEMPS REEL; CONFIG./DIAG.PAR INTERFACE WEB;
RESPECTER HOMOLOG. NATIONALES! MANUEL DISPONIBLE
COMME TELECH.
Vitesse de transmission
Vitesse de transmission
● sur l'interface 1 10...100Mbit/s
● pour transmission GPRS / pour downlink / max. 80kbit/s
● pour transmission GPRS / pour uplink / max. 40kbit/s
Interfaces
Nombre d'interfaces / selon Industrial Ethernet 1
Nombre de raccordements électriques
● sur l'interface 1 / selon Industrial Ethernet 1
● pour antenne(s) externe(s) 2
● pour alimentation 1
Nombre d'emplacements
● pour cartes SIM 1
● pour Memory Cards 1
Type du raccordement électrique
● sur l'interface 1 / selon Industrial Ethernet Port RJ45
● pour antenne(s) externe(s) Douille SMA (50ohms)
Type de l'emplacement
● de la Memory Card microSD
Capacité mémoire / de la Memory Card / max. 8Gibyte
Syystème de données / sur la Memory Card FAT32
Entrées/sorties
Nombre de raccordements électriques / pour signaux
d'entrée TOR
2
6GK7142-7BX00-0AX0 Sous réserve de modifications
Page 1/
4
27.01.2015 © Copyright Siemens AG

Tension d'entrée / sur entrée TOR
● pour signal <0> / pour CC 0...5V
● pour signal <1> / pour CC 8,5...24V
Courant d'entrée / sur entrée TOR / pour signal <1> /
max.
5,5mA
Nombre de raccordements électriques / pour signaux
de sortie TOR
2
Tension de sortie / sur la sortie TOR
● pour signal <1> 12...24V
● pour signal <0> 0...5V
Courant de sortie / sur la sortie TOR / pour signal
<1> / max.
0,3A
Technologie radio
Type de service de radiotéléphonie mobile
● pris en charge SMS,GPRS
Type de réseau de radiotéléphonie mobile / pris en
charge
GSM
Fréquence de service
● pour transmission GSM 850 MHz,900 MHz,1800 MHz,1900 MHz
● pour transmission UMTS
● pour transmission LTE
Tension d'alimentation, consommation, puissance dissipée
Type de tension / de la tension d'alimentation CC
Tension d'alimentation / externe 12...24V
Tension d'alimentation / pour antenne GPS / max. 3,8V
Tolérance positive relative / pour CC / pour 24 V 20%
Courant absorbé
● sur l'alimentation externe / pour CC / pour 12 V
/ max.
0,25A
● sur l'alimentation externe / pour CC / pour 24 V
/ max.
0,125A
Courant de sortie / pour antenne GPS / max. 15mA
Puissance active dissipée 3W
Conditions ambiantes admissibles
Température ambiante
● en service -20...+70°C
● à l'entreposage -40...+85°C
● pendant le transport -40...+85°C
Humidité relative / pour 25 °C / sans condensation /
en service / max.
95%
Indice de protection IP IP20
Présentation, dimensions et poids
6GK7142-7BX00-0AX0 Sous réserve de modifications
Page 2/
4
27.01.2015 © Copyright Siemens AG

Largeur 71,5mm
Hauteur 90mm
Profondeur 58,2mm
Poids net 0,16kg
Mode de fixation
● Montage sur rail DIN 35 mm Oui
● Montage mural Oui
Fonctions produit / Diagnostic
Fonction produit / Diagnostic basé Web Oui
Fonctions produit / Sécurité
Fonction produit
● Protection par mot de passe pour applications
Web
Oui
● Coupure des services inutilisés Oui
● Logfile pour accès non autorisé Oui
Fonctions produit / Heure
Fonction produit / Transmission de la synchronisation
des horloges
Oui
Fonctions produit / Détection de position
Fonction produit / Détection de position avec GPS Oui
Pour plus d'informations / Liens Internet
Lien Internet
● vers site Internet : Aide à la sélection SIMATIC
NET SELECTION TOOL
http://www.siemens.com/snst
● vers site Internet : Communication industrielle http://www.siemens.com/simatic-net
● vers site Internet : Industry Mall https://mall.industry.siemens.com
● vers site Internet : Centre d'information et de
téléchargements
http://www.siemens.com/automation/net/catalog
● vers site Internet : Base de données d'images http://automation.siemens.com/bilddb
● vers site Internet : CAx-Download-Manager http://www.siemens.com/cax
● vers site Internet : Assistance en ligne Industry http://support.automation.siemens.com
