GAMME HVA
ENSEMBLE DE TESTS VLF
Tests de tenue diélectrique – Gamme HVA pour tests
VLF (0.1 Hz) de câbles HT et MT.
b2_Flyer_HVA_fr_A4:Layout 1 02.06.14 10:10 Seite 4

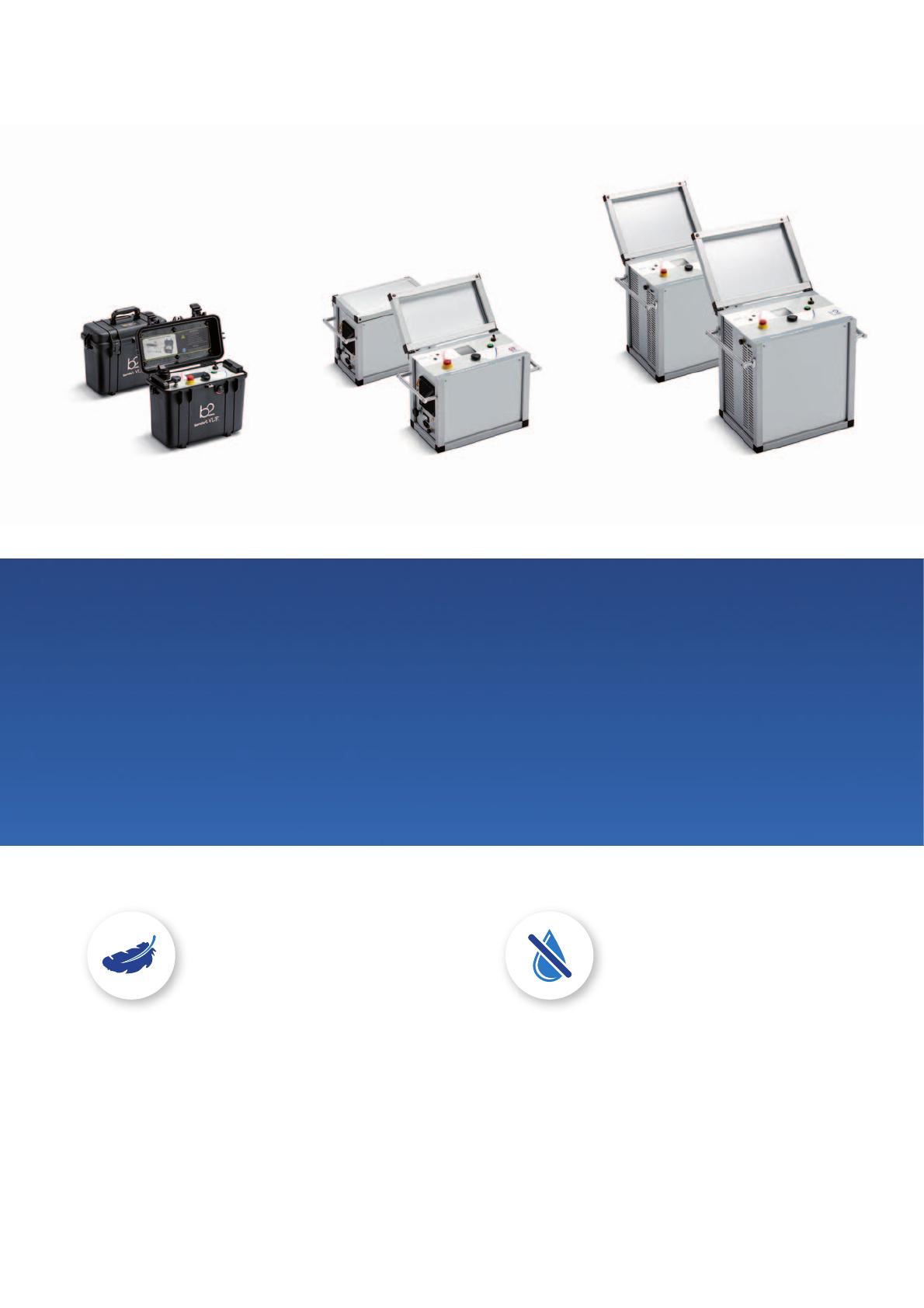

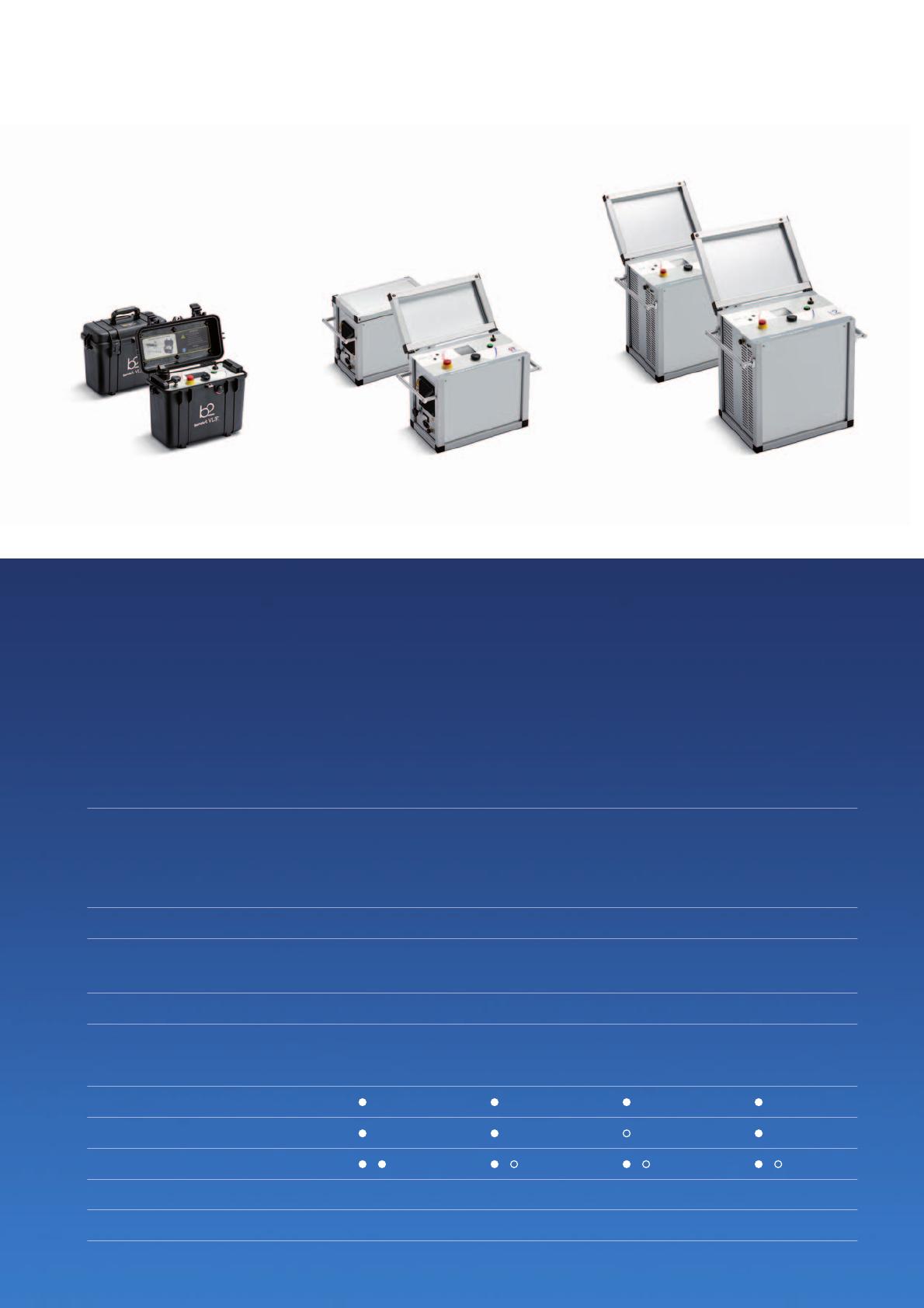

HVA28 / HVA28TD
HVA34
HVA30-5 / HVA60
GAMME HVA
b2 electronic GmbH offre une large gamme de générateurs de test VLF. Des générateurs portables très robustes, comme le
HVA28, pesant seulement 14kg, jusqu’aux systèmes très puissants pour applications intégrées dans les véhicules laboratoires,
disponibles jusqu’à 200kV de tension. Le design de tous les générateurs VLF de b2 electronic est basé sur la même base
électronique de puissance qui a déjà été éprouvée dans plus de 120 pays dans des conditions environnementales variées.
HVA28/TD HVA34
HVA30-5
HVA54/80
Tension de sortie
- VLF sinusoïdal
- DC
- VLF carré
28 kV, 20 kV eff
± 28 kV
28 kV
34 kV, 24 kV eff
± 34 kV
34 kV
33 kV, 23 kV eff
± 30 kV
30 kV
54 kV, 38 kV eff
± 80 kV
54 kV
Courant maximum sortie
20 mA
15 mA
85 mA
65 mA
Charge de sortie
0,5 μF @ 0,1 Hz
@ 20 kV eff
0,5 μF @ 0,1 Hz
@ 24 kV eff
3,4 μF @ 0,1 Hz
@ 23 kV eff
2,0 μF @ 0,1 Hz
@ 38 kV eff
Charge capacitive maximale *
10,0 μF
12,0 μF
15,0 μF
10,0 μF
AC (VLF) symétrique et charge indépendante sur toute la gamme,
DC (polarité positive ou négative), brûlage / état du défaut ou mode arrêt,
test d’enveloppe / gaine
Modes de sortie
DDD® – Système Double Décharge
Protection retour tension 50 Hz – 12 kV
USB / Bluetooth
/
/
/
/
Dimensions L x l x h (mm)
430 x 240 x 340 **
430 x 250 x 360
450 x 340 x 520
540 x 445 x 615
Poids
14 kg
19,5 kg
45 kg
127 kg
* à fréquence et tension la plus basse
** Peli Case 1430
b2_Flyer_HVA_fr_A4:Layout 1 02.06.14 10:10 Seite 1
HVA120 / HVA54-5
HVA54/80 / HVA90 / HVA94
Les équipements de sécurité redondants tels que les systèmes à double décharge et la protection contre une tension de
retour assurent une sécurité optimale. Les générateurs haute tension HVA sont conçus pour une opération continue, sont très
faciles d’utilisation – grâce à une interface utilisant un seul bouton rotatif – et sont extrêmement robustes pour répondre
aux nécessités du travail sur le terrain.
HVA54-5
HVA60
HVA90
HVA94
HVA120
HVA200
54 kV, 38 kV eff
± 54 kV
54 kV
62 kV, 44 kV eff
± 60 kV
60 kV
90 kV, 64 kV eff
± 90 kV
90 kV
94 kV, 66 kV eff
± 90 kV
90 kV
120 kV, 85 kV eff
± 100 kV
100 kV
200 kV, 138 kV eff
± 200 kV
200 kV
160 mA
40 mA
65 mA
65 mA
60 mA
65 mA
5 μF @ 0,1 Hz
@ 38 kV eff
1 μF @ 0,1 Hz
@ 44 kV eff
1 μF @ 0,1 Hz
@ 61 kV eff
0,75 μF @ 0,1 Hz
@ 66 kV eff
0,5 μF @ 0,1 Hz
@ 85 kV eff
0,5 μF @ 0,1 Hz
@ 138 kV eff
15,0 μF
10,0 μF
10,0 μF
10,0 μF
10,0 μF
5,0 μF
AC (VLF) symétrique et charge indépendante sur toute la gamme,
DC (polarité positive ou négative), brûlage / état du défaut ou mode arrêt,
test d’enveloppe / gaine
/
/
/
/
/
/
863 x 445 x 611
450 x 340 x 520
540 x 445 x 615
540 x 445 x 615
790 x 445 x 740
conception flexible
175 kg
57 kg
127 kg
127 kg
181 kg
850 kg
spécifications techniques sur www.b2hv.at
b2_Flyer_HVA_fr_A4:Layout 1 02.06.14 10:10 Seite 5
TESTS HAUTE TENSION PAR b2 HIGH VOLTAGE –
INNOVANTS, FIABLES, ECONOMIQUES
Le test de câbles en VLF (very low frequency – très basse fréquence) est un processus standardisé et largement adopté pour
déterminer l’état des câbles sur les réseaux MT. La méthode traditionnelle de test en courant continu – reconnue agressive et
risquée – ayant en de nombreuses situations endommagé l’isolement du câble, causant une perte prématurée et non désirée
de ce dernier. Depuis plus de 12 ans, b2 electronic GmbH développe et fabrique des systèmes de tests et de diagnostics
haute tension VLF, pour les entreprises industrielles du secteur électriques dans le monde entier.
Tests de gaine et localisation de
défaut de gaine, VLF, DC
-
Tension de sortie sinusoïdale VLF jusqu’à 200 kV
Signal carré
Tension continue DC (±) jusqu’à 200 kV
Test de gaine / localisation de défaut de gaine
Temps d’utilisation illimité
Les générateurs haute tension HVA ne sont pas
thermiquement limités et peuvent donc être utilisés
en continu, sans temps de repos.
b2_Flyer_HVA_fr_A4:Layout 1 02.06.14 10:10 Seite 6
GAMME HVA
ENSEMBLE DE TESTS VLF
HVA28 / HVA28TD
HVA34
HVA30-5 / HVA60
LES PLUS INNOVANTS, SÛRS, LEGERS ET
COMPACTS – UN NIVEAU AU DESSUS DES AUTRES!
Le design compact et jamais égalé du rapport poids / puissance de sortie HT, surclasse le marché et rend les
générateurs haute tension de b2 electronic les plus légers dans toutes classes disponibles à tous niveaux de tension.
Les systèmes électroniques les plus modernes, de nombreux brevets, et une interface utilisateur innovante aident
à conserver cet avantage concurrentiel.
Ensembles de tests VLF ultralégers
et compacts
Systèmes secs –
aucune utilisation d’huile
Les testeurs de tenue diélectrique VLF de la gamme
HVA sont les plus évolués, compacts et légers
disponibles sur le marché (à partir de 14kg).
Les testeurs HVA sont de type sec, sans aucune utilisation
d’huile. Ce qui signifie moins de maintenance, un poids
beaucoup plus léger, et un système plus compact. Cette
avancée technologique permet également de travailler en
continu sans aucune limitation de temps d’opération.
b2_Flyer_HVA_fr_A4:Layout 1 02.06.14 10:10 Seite 7
HVA54/80 / HVA90 / HVA94
HVA120 / HVA54-5
HVA – PLUS D’AVANTAGES
- Charge indépendante, vraie tension sinusoïdale de sortie
sur toute la gamme de puissance
- Calcul de charge auto. et sélection de fréquence (0.01 - 0.1 Hz)
- Haute puissance de sortie
- Mesure digitale RMS de tension et courant,
mesure automatique du R et C
- Logiciel PC «b2 Control Center» incluant de nombreuses
fonctions d’édition de rapports

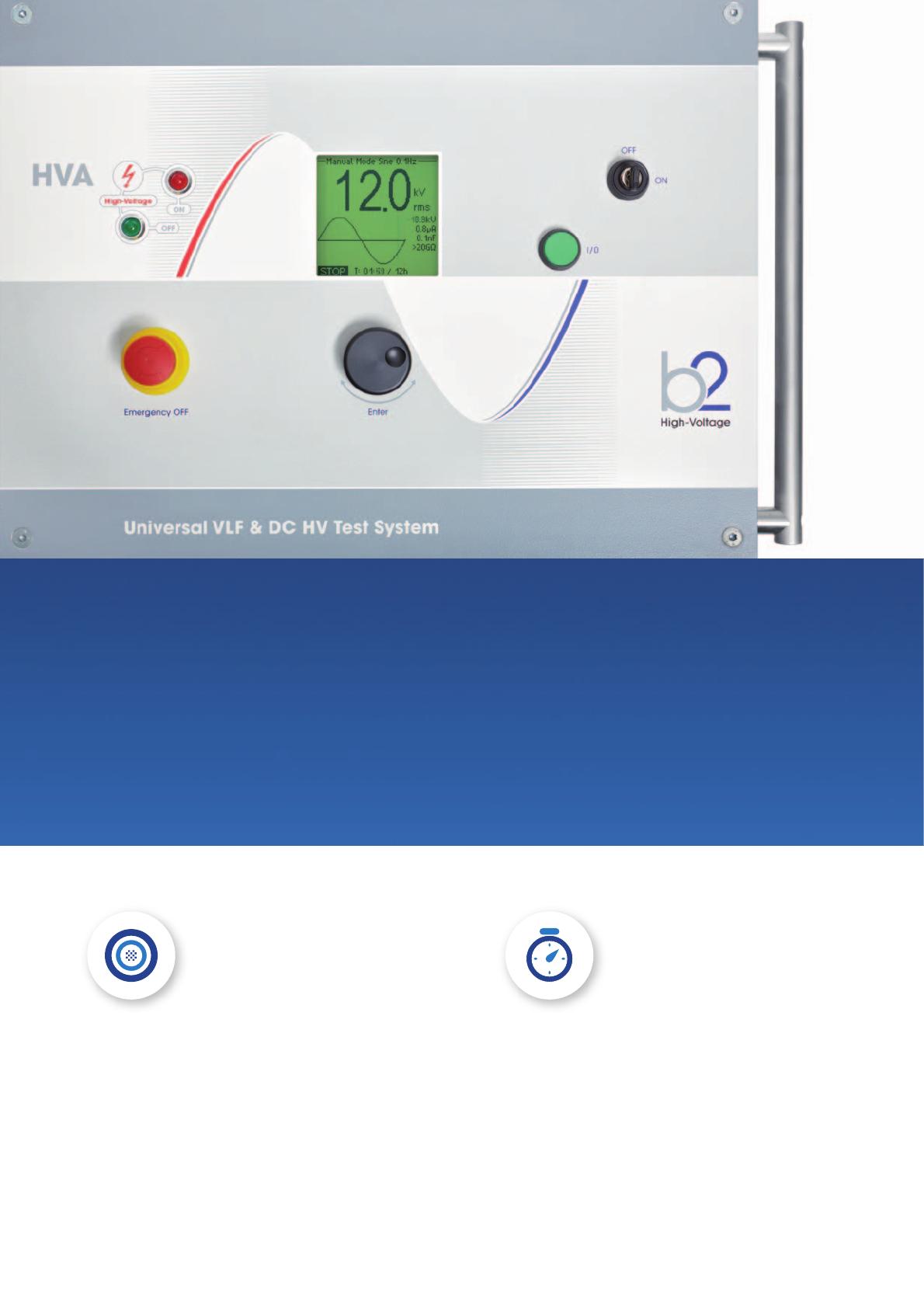

HVA28 / HVA28TD – écran haute luminosité et à contraste élevé
DDD® – système intégré de décharge
mécanique et électronique
Protection retour
50 Hz – 12 kV
Double sécurité ! Un système additionnel de décharge
mécanique, en complément du système de décharge géré
par électronique, double la sécurité pour l’opérateur.
Autre système de sécurité pour ‘les biens et les
personnes’, la protection de tension de retour jusqu’à
12 kV (excepté sur le HVA30-5).
b2_Flyer_HVA_fr_A4:Layout 1 02.06.14 10:10 Seite 8
Systèmes compatibles Décharge Partielle (DP) –
et diagnostics de Tangente Delta (TD)
Les générateurs haute tension HVA peuvent être adaptés à tout
moment afin d’effectuer du diagnostic de câble. Générant une
vraie tension sinusoïdale, indépendante de la charge, ils permettent
de faire évoluer un générateur de test HVA vers un système de
diagnostic pour les tests de Décharges Partielles et/ou la mesure
de Tangente Delta.
Le générateur de test HVA sert de source haute tension pour ces
systèmes de diagnostic de b2 electronic.
PD30-E
LOGICIEL PC
«b2 CONTROL CENTER»
Le logiciel PC «b2 Control Center» permet de nombreuses
fonctionnalités pour l’édition de rapports de tests, de gestion et
d’analyse de données, et permet également de créer et charger
dans l’appareil des séquences de tests automatiques éditées par
l’opérateur («b2 Control Center» fourni avec l’appareil).
Connecteurs HT robustes
Les connecteurs haute tension robustes permettent
l’utilisation de différentes pointes de test HT, l’échange
rapide des câbles de remplacements, ou une mise en
service plus simple lors de l’adaptation vers des
connecteurs des systèmes de diagnostics.
PDTD60-2
DHV1348 Rev00 FRENCH / Sujet à modifications. Sous réserve d’erreurs, illustrations non contractuelles.
b2_Flyer_HVA_fr_A4:Layout 1 02.06.14 10:10 Seite 2
b2 electronic GmbH, alliée à sa filiale b2 High-Voltage, est une entreprise opérant au
niveau international, qui développe, fabrique, et distribue des équipements orientés
haute tension pour les tests et diagnostics de câbles, et les tests d’huile sur site.
Plusieurs dizaines d’années d’expérience dans le développement de solutions de tests
de terrain, combinées à une profonde compréhension des besoins des fournisseurs
d’énergie, et la volonté d’améliorer l’existant, confèrent à l’entreprise les compétences
nécessaires à un succès durable.
Les équipements b2 sont reconnus au niveau mondial pour leurs innovations, leur
faible poids et leurs dimensions compactes, ainsi que leur ergonomie. Ces qualités
sont éprouvées et appréciées chez les fournisseurs d’énergie du monde entier.
b2 est en dialogue constant avec ses clients, collecte leurs suggestions et besoins,
les adapte à la vision b2 et développe de nouveaux produits à partir de ces données.
Par une gestion de qualité certifiée et active tout au long du processus d’affaires, b2
assure l’implémentation de ces idées afin d’offrir aux clients la satisfaction maximale.
www.b2hv.at
b2 High-Voltage
est une division de
b2 electronic GmbH
Riedstraße 1, 6833 Klaus, Autriche
Téléphone +43 (0)5523 57373
Fax +43 (0)5523 57373-5
[email protected], www.b2hv.com
