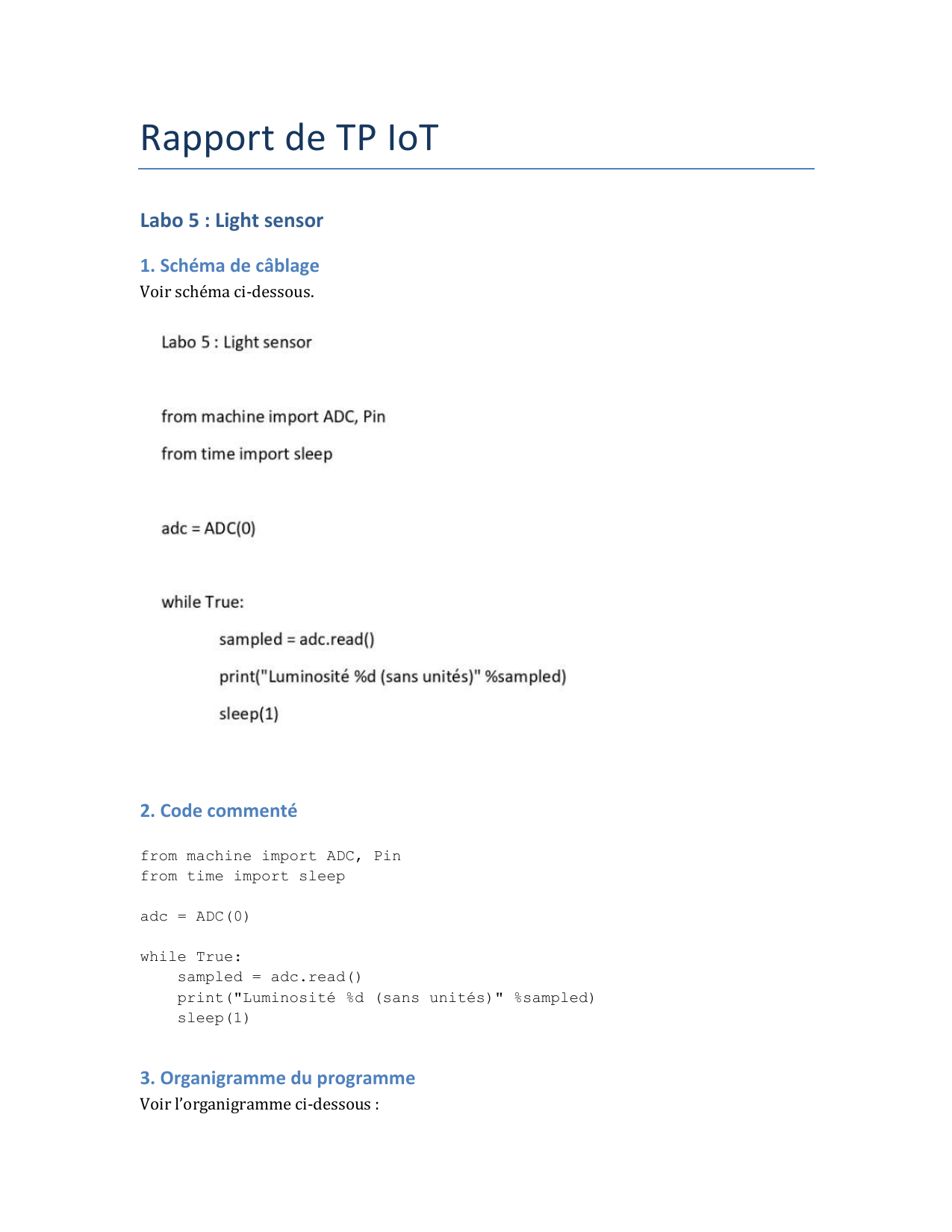

Rapport de TP IoT

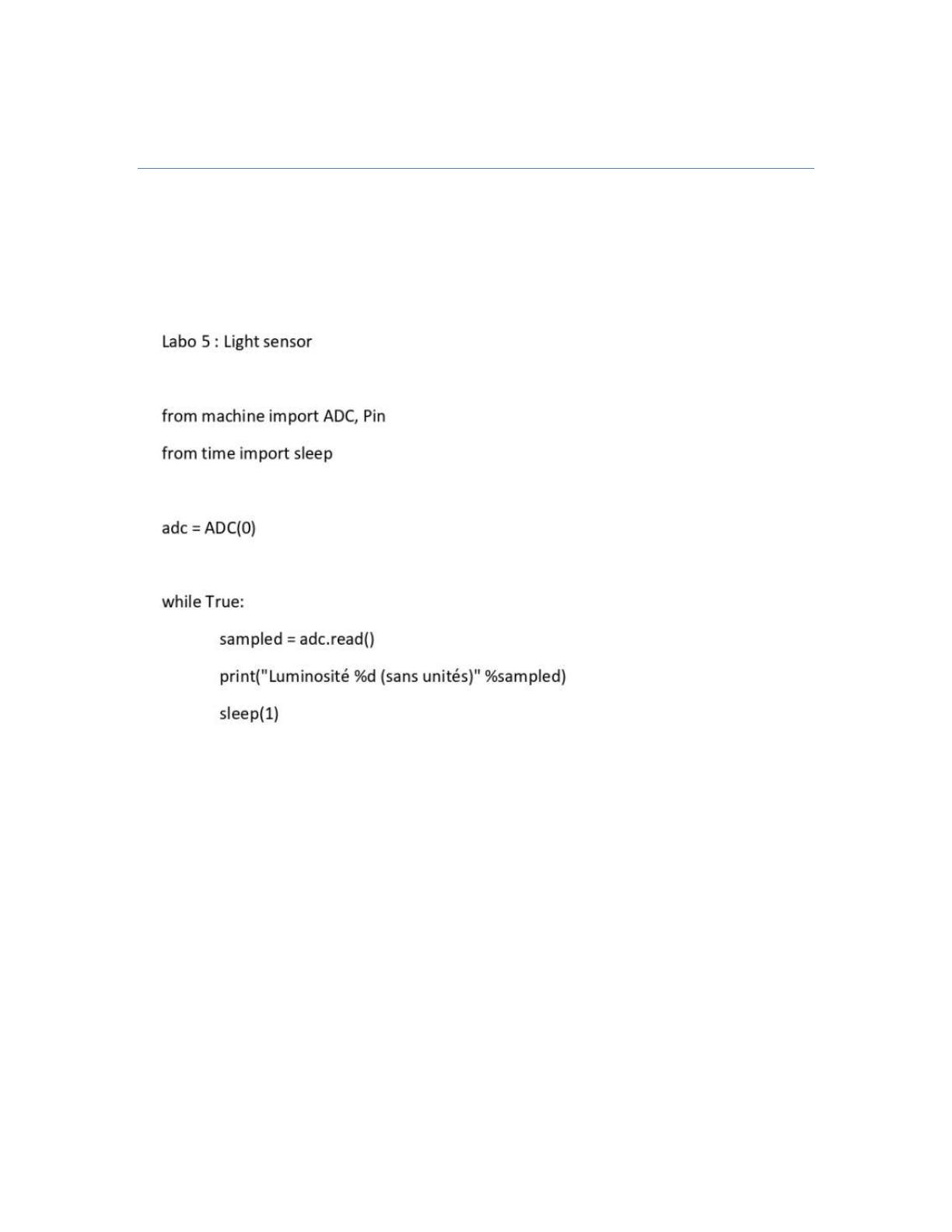

Labo 5 : Light sensor
1. Schéma de câblage
Voir schéma ci-dessous.
2. Code commenté
from machine import ADC, Pin
from time import sleep
adc = ADC(0)
while True:
sampled = adc.read()
print("Luminosité %d (sans unités)" %sampled)
sleep(1)

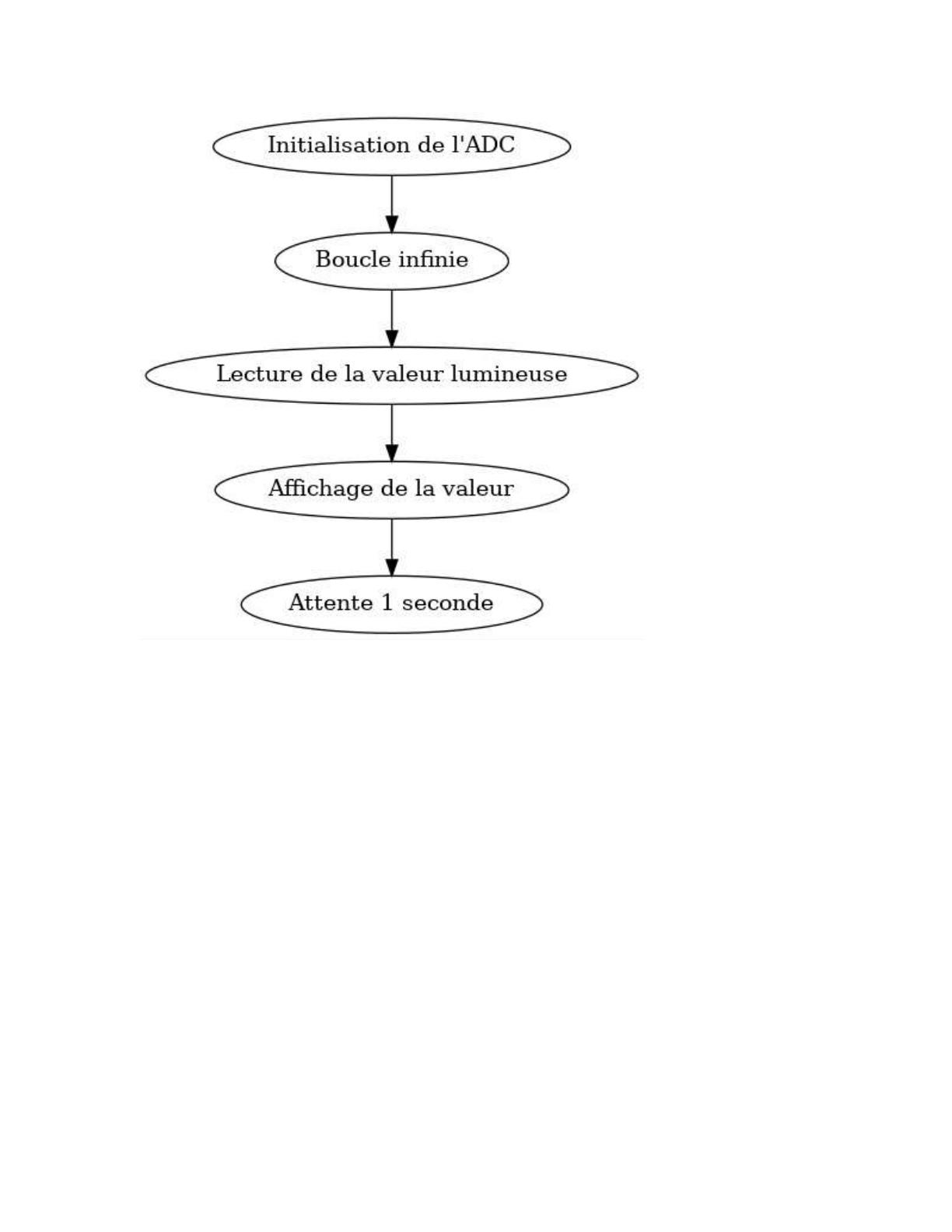

3. Organigramme du programme
Voir l’organigramme ci-dessous :
4. Principe de fonctionnement
Un capteur de lumière (généralement une photorésistance) est connecté à une entrée
analogique. Le capteur convertit l'intensité lumineuse en une valeur analogique lue par
l'ADC du microcontrôleur.

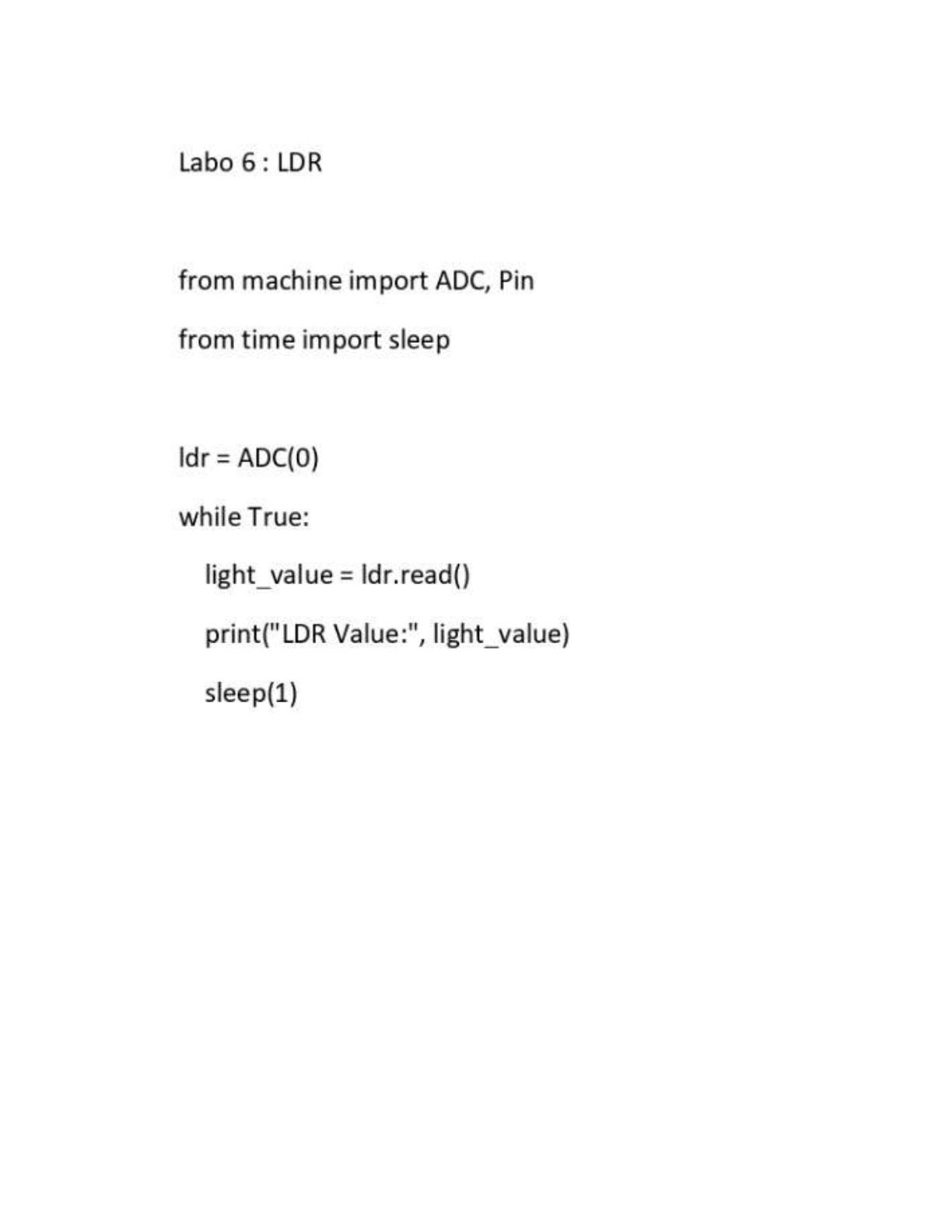

Labo 6 : LDR
1. Schéma de câblage
Voir schéma ci-dessous.
2. Code commenté
from machine import ADC, Pin
from time import sleep
ldr = ADC(0)
while True:
light_value = ldr.read()
print("LDR Value:", light_value)
sleep(1)

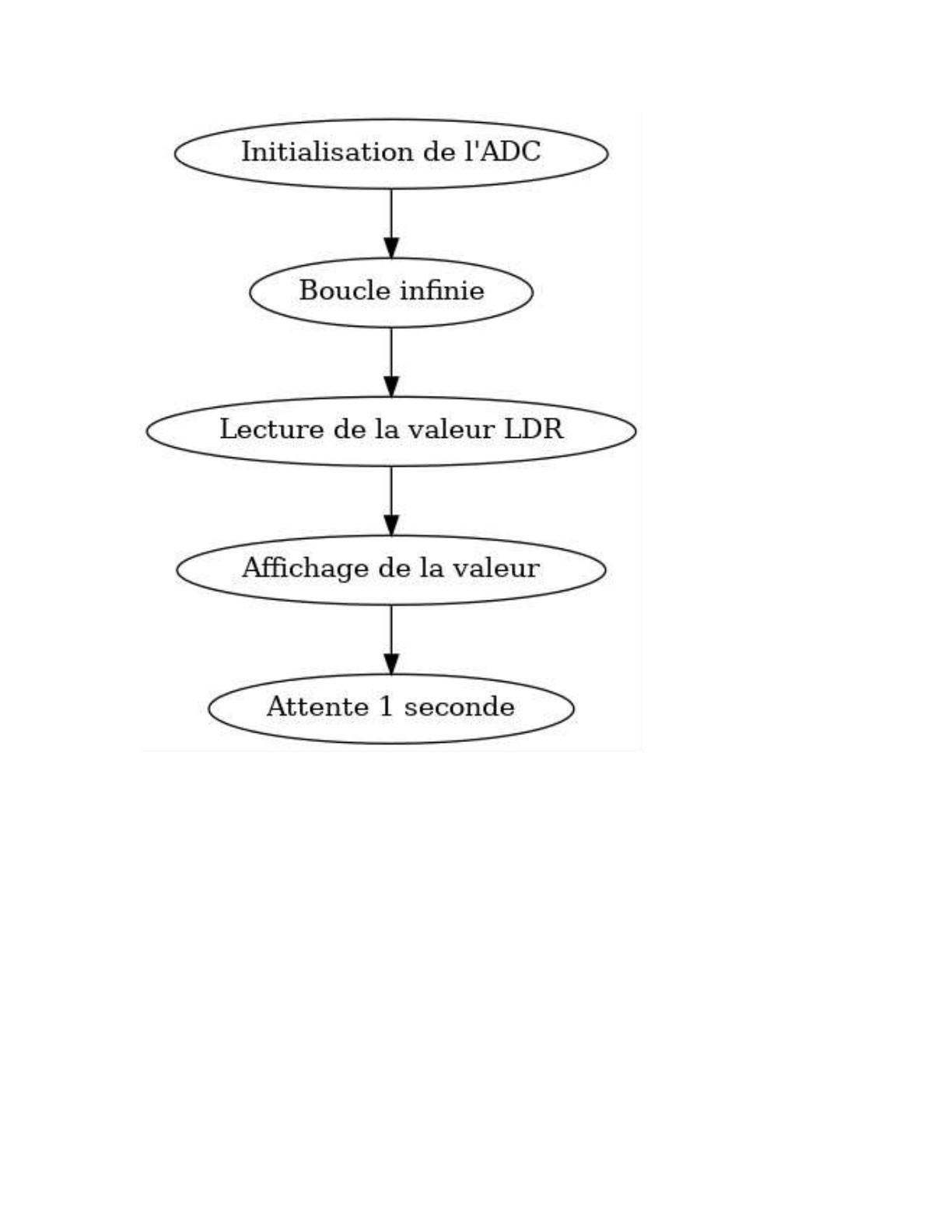

3. Organigramme du programme
Voir l’organigramme ci-dessous :
4. Principe de fonctionnement
Un capteur LDR (Light Dependent Resistor) change sa résistance selon la lumière ambiante.
Le microcontrôleur lit cette variation via l'ADC et affiche la valeur mesurée.

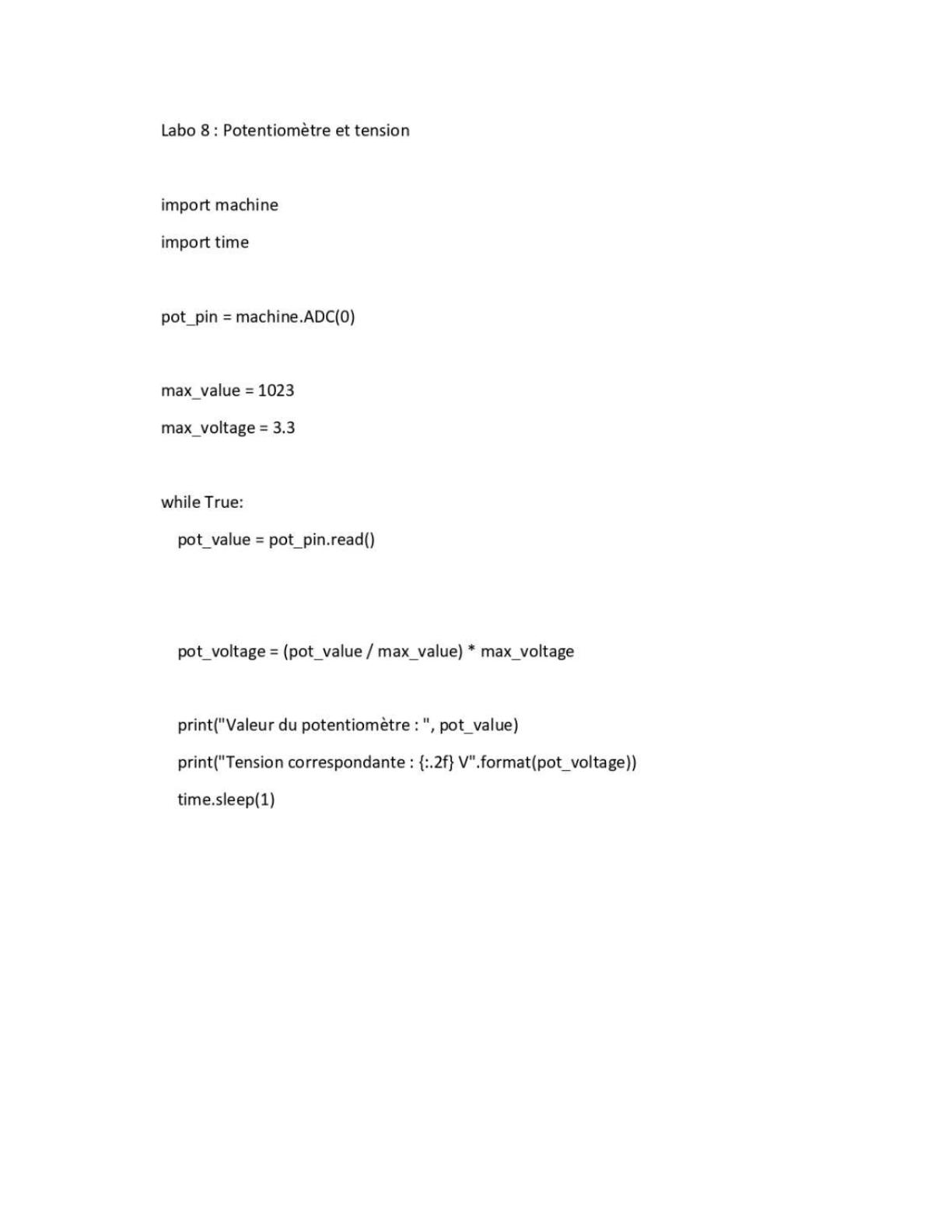

Labo 8 : Potentiomètre et tension
1. Schéma de câblage
Voir schéma ci-dessous.
2. Code commenté
import machine
import time
pot_pin = machine.ADC(0)
max_value = 1023
max_voltage = 3.3
while True:
pot_value = pot_pin.read()
pot_voltage = (pot_value / max_value) * max_voltage
print("Valeur du potentiomètre : ", pot_value)
