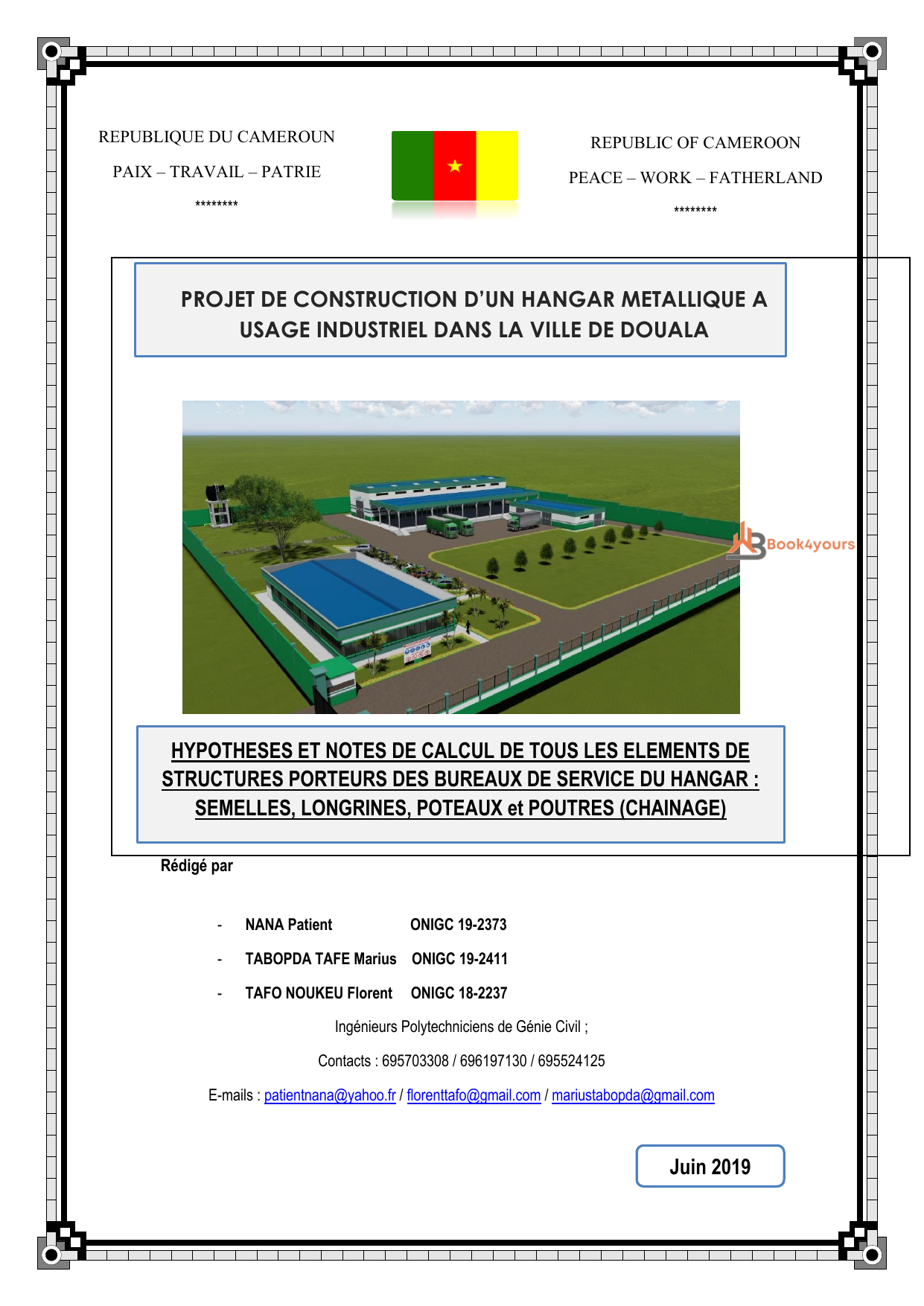

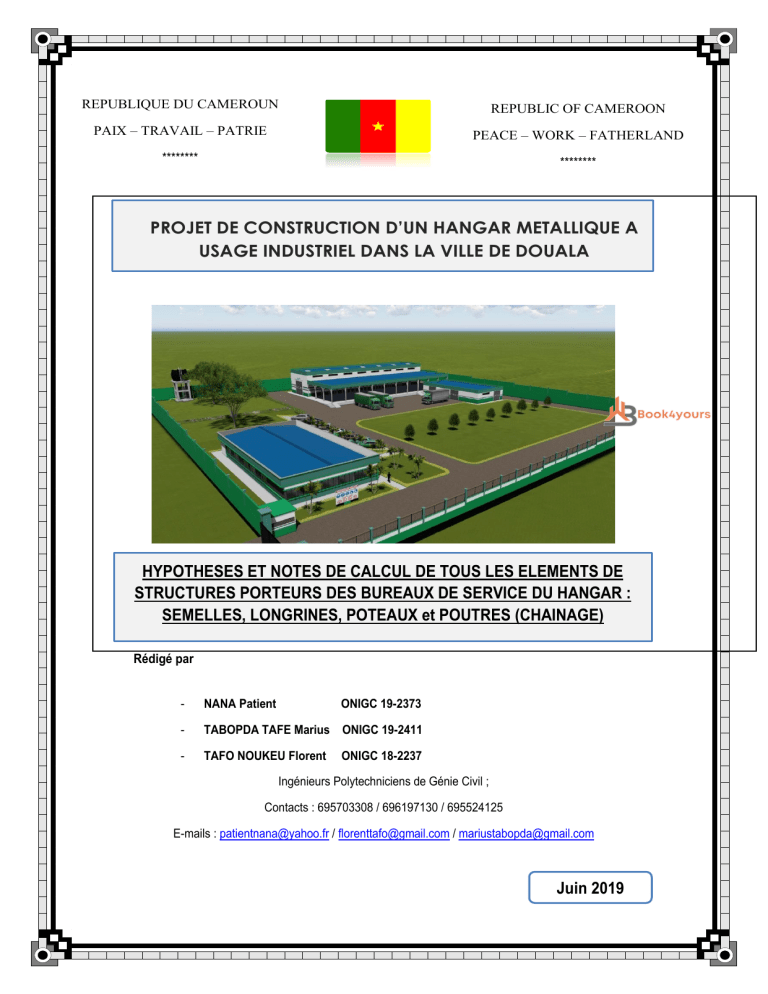

PROJET DE CONSTRUCTION D’UN HANGAR METALLIQUE A
USAGE INDUSTRIEL DANS LA VILLE DE DOUALA
HYPOTHESES ET NOTES DE CALCUL DE TOUS LES ELEMENTS DE
STRUCTURES PORTEURS DES BUREAUX DE SERVICE DU HANGAR :
SEMELLES, LONGRINES, POTEAUX et POUTRES (CHAINAGE)
Juin 2019
- NANA Patient ONIGC 19-2373
- TABOPDA TAFE Marius ONIGC 19-2411
- TAFO NOUKEU Florent ONIGC 18-2237
Ingénieurs Polytechniciens de Génie Civil ;
Contacts : 695703308 / 696197130 / 695524125
E-mails : patient[email protected] / [email protected] / [e-mail]

2
SOMMAIRE
1. INTRODUCTION .............................................................................................................................. 3
2. DONNEES GENERALES ET HYPOTHESES .................................................................................. 3
2.1 Plans architecturaux ......................................................................................................................... 3
2.2 Données techniques ........................................................................................................................ 4
2.2.1 Réglementations de reférence ......................................................................................................... 4
2.2.2 Données générales sur la construction ............................................................................................ 4
2.2.3 Données géographiques .................................................................................................................. 4
2.2.4 Hypothèses sur les matériaux et le sol ............................................................................................. 4
2.2.5 Paramètres géotechniques .............................................................................................................. 7
2.2.6 Charges ........................................................................................................................................... 7
2.2.6.1 Charges permanentes (NF-P-06-004) ...................................................................................... 7
2.2.6.2 Charges d’exploitation (Suivant programme et NF-P 06 001) .................................................. 8
2.2.6.3 Charge du Vent (NV65) ............................................................................................................ 8
2.2.6.4 Charges accidentelle additionnelle ........................................................................................... 8
3. MODELISATION ET DIMENSIONNEMENT .................................................................................... 9
3.1 Présimensionnement ....................................................................................................................... 9
3.2 Description générale de la structure porteuse .................................................................................. 9
4. DIMENSIONNEMENT DE LA STRUCTURE ................................................................................. 10
4.1 Modélisation des bureaux dans le logiciel CBS 2014 ..................................................................... 10
4.2 Dimmensionement des éléments de structures des bureaux ......................................................... 11
4.2.1 Semelles ........................................................................................................................................ 11
4.2.2 Amorces ......................................................................................................................................... 15
4.2.3 Poteaux .......................................................................................................................................... 17
4.2.4 Longrines ....................................................................................................................................... 18
4.2.5 Poutres (chainage) ......................................................................................................................... 25

3
1. INTRODUCTION
La presente note de calcul à pour objet de justifier les sections de structures adoptés
dans le cadre du projet de construction des bureaux de service d’un hangar métallique
à caractère industriel dans la ville de Douala. Il s’agit des hypothèses, documents de
référence, justificatifs et calculs qui servent à l’étude structurale des bâtiments en vue
d’assurer leurs stabilités et leurs solidités.
2. DONNEES GENERALES ET HYPOTHESES
2.1 Plans architecturaux

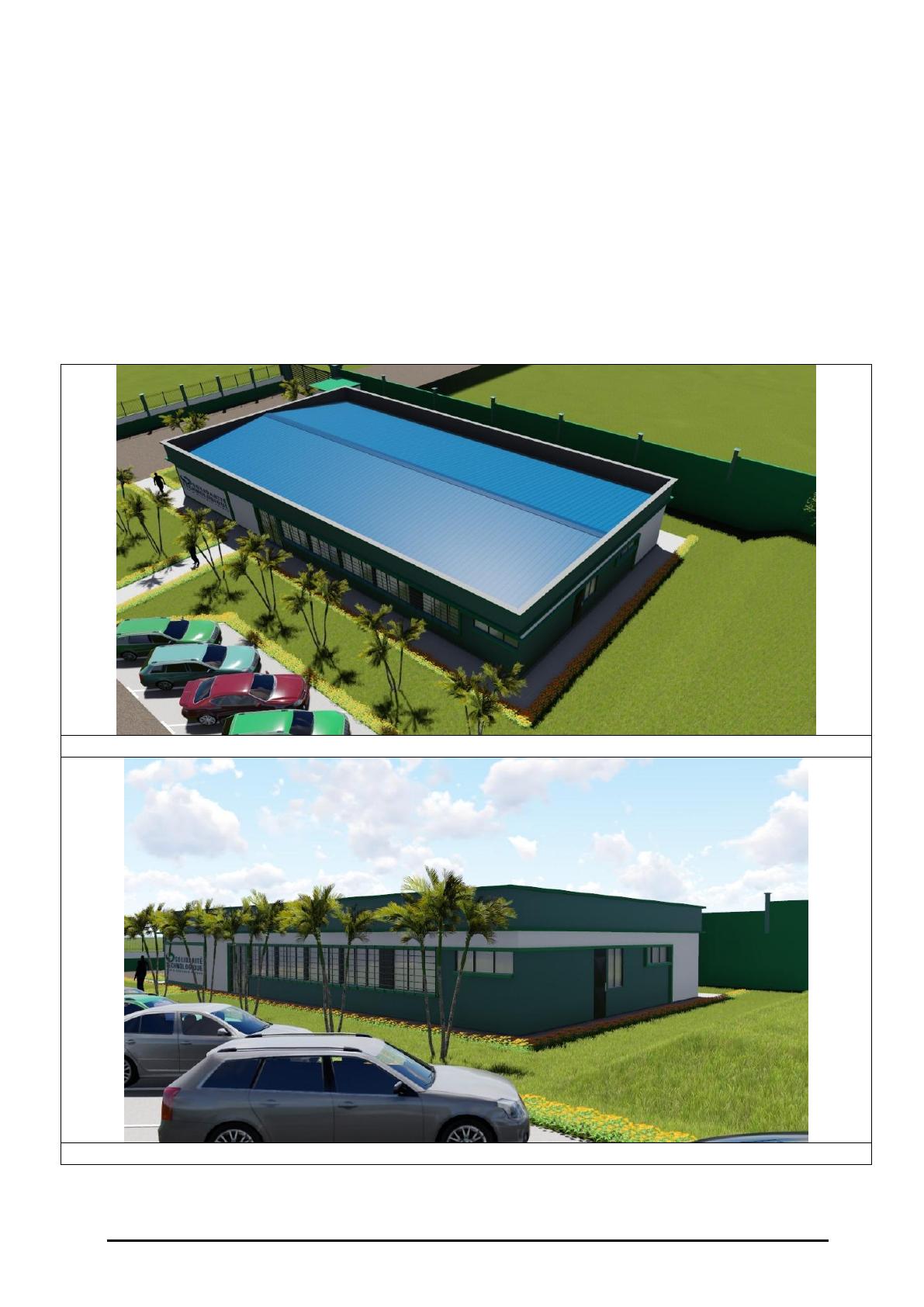

VUE 3D
VUE 3D

4
2.2 Données techniques
2.2.1 Réglementations de reférence
Les calculs seront menés suivant les règlements en vigueur suivants :
 Normes et DTU
- DTU 13.11 : Fondations superficielles ;
- DTU 13.12 : Règles pour le calcul des fondations superficielles ;
- DTU 13.3 : Dallage, conception, calcul et exécution ;
- DTU 20.12 : Conception du gros œuvre en maçonnerie des toitures
destinées à recevoir un revêtement d'étanchéité : NF P 10-203-1 et 2 ;
- DTU 21 : Exécution des travaux en béton : NF P 18-201 ;
- NF P 06-001 (juin 1986) : Base de calcul des constructions - Charges
d'exploitation des bâtiments.
- P 06-004 (mai 1977) : Bases de calcul des constructions - Charges
permanentes et charges d’exploitations dues aux forces de pesanteur ;
 Règles de calcul :
- Règles BAEL 91 modifié 99 : Règles techniques de conception et de calcul
des ouvrages et constructions en béton armé, suivant la méthode des
états limites (fascicule 62, titre I, section I du CCTG) ;
- Règles de calcul CB71 : structures en bois ;
- Règles FB : Méthode de prévision par le calcul du comportement au feu
des structures en béton ;
- Règles NV65 avec règles NV84 : Règles définissant les effets de la neige et
du vent sur les constructions et annexes.
2.2.2 Données générales sur la construction
- Nature de la construction : Bureaux ;
- Nature des travaux : Construction neuve ;
- Mode de la construction : ossature béton Armé;
- Procédé d’exécution : ossature coulé en place.
2.2.3 Données géographiques
- Localisation : Région du Litoral (Douala) / Cameroun ;
- Vent : l’action du vent sera définie suivant les règles NV 65, révisé 69 (DTU
P 06-002) ;
- Atmosphère : Non agressive.
2.2.4 Hypothèses sur les matériaux et le sol
Béton
 Classe de résistance : B20
 Coefficient de sécurité :  

5
Résistances caractéristiques
Classe
Résistance caractéristique à la
compression à 28 j, fc28
Résistance moyenne à la
compression à 28 j, f28
Résistance à la
traction à 28 j, ft28
B20
20 MPa
27 MPa
1.8 MPa
Modules de déformation
Classe
Module de déformation longitudinal
instantanée, Eij
Module de déformation longitudinal
différé, Evj
B20
30 500 MPa
10 800 MPa
Coefficient de poisson
   dans le cas des Etats limites ultimes (E.L.U) (section fissurée)
   dans le cas des Etats limites de service (E.L.S) (section non fissurée).
Limitation des contraintes
- Pour les calculs à l’ELU,
le comportement réel du béton est modélisé par la loi parabole rectangle sur le
diagramme de contraintes déformations.
Les déformations du béton sont :
- la valeur de calcul de la résistance en compression du bétonest donnée
par:
avec :
 le coefficient de sécurité partiel (1.5 pour les combinaisons fondamentales et 1.15
pour les combinaisons accidentelles)
 un coefficient qui tient compte de la durée d’application des charges :
-    si la durée est supérieure à 24h
-    si la durée est comprise entre 1h et 24h.
-    dans les autres cas.
- Pour les calculs à l’ELS,
Les déformations nécessaires pour atteindre l’ELS sont relativement faibles, et on
suppose donc que le béton reste dans le domaine élastique. On adopte, la loi de Hooke
de l’élasticité pour d´écrire le comportement du béton à cet état, avec des charges de
longue durée ( Eb = Evj et ٧= 0.2). La résistance mécanique du béton tendu est négligée.
