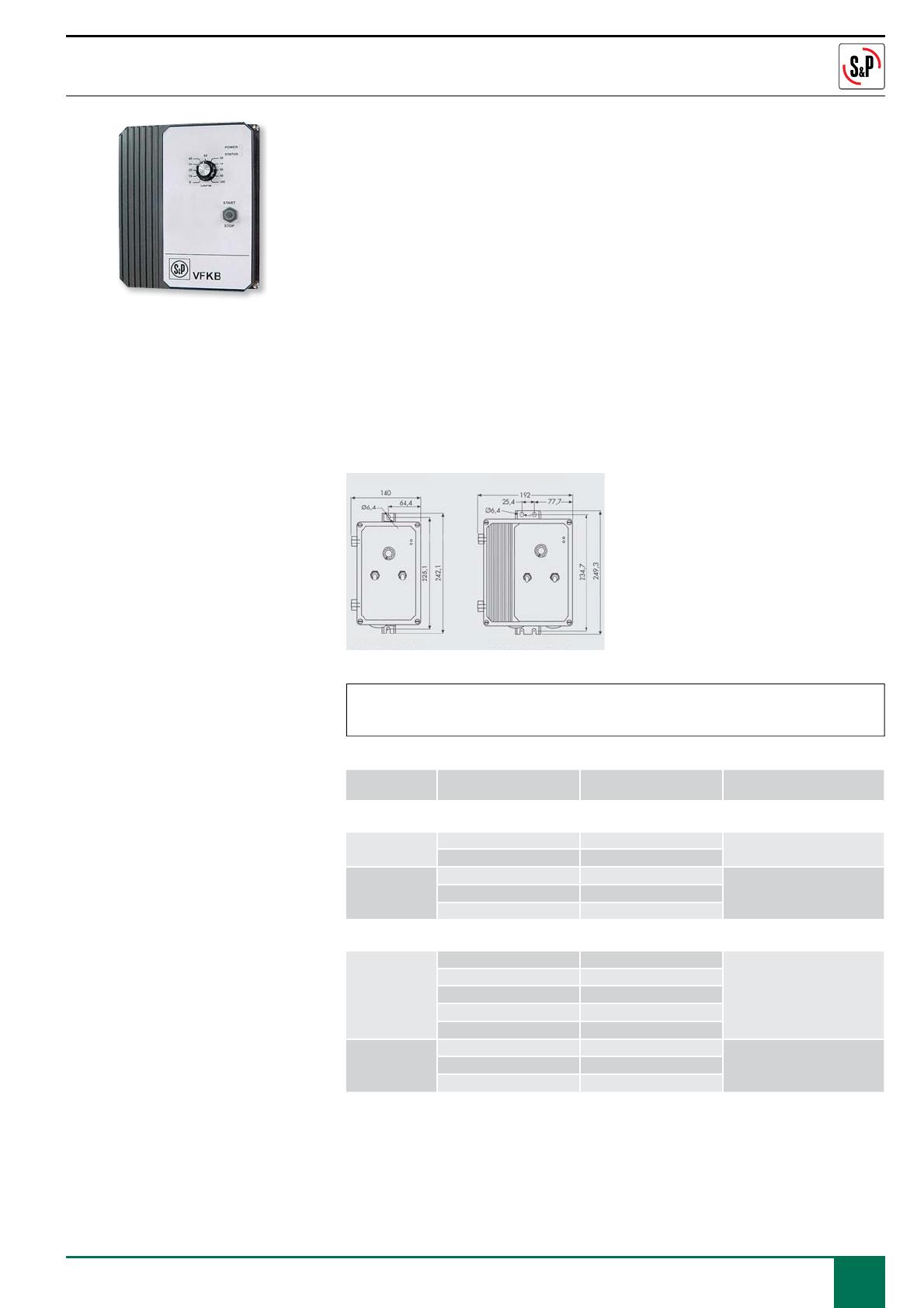

ACCESSOIRES ÉLECTRIQUES Variateurs de fréquence VFKB IP65

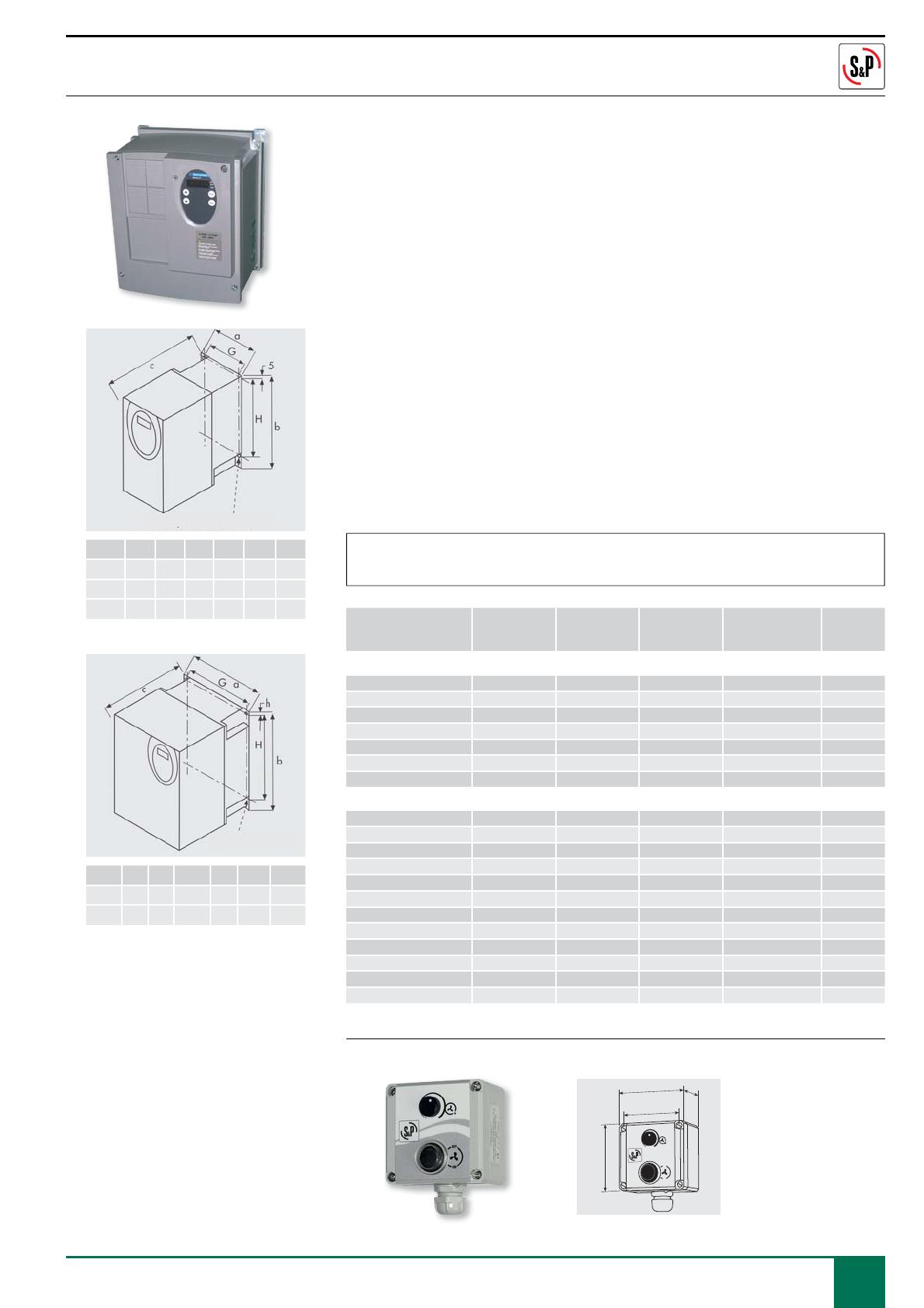

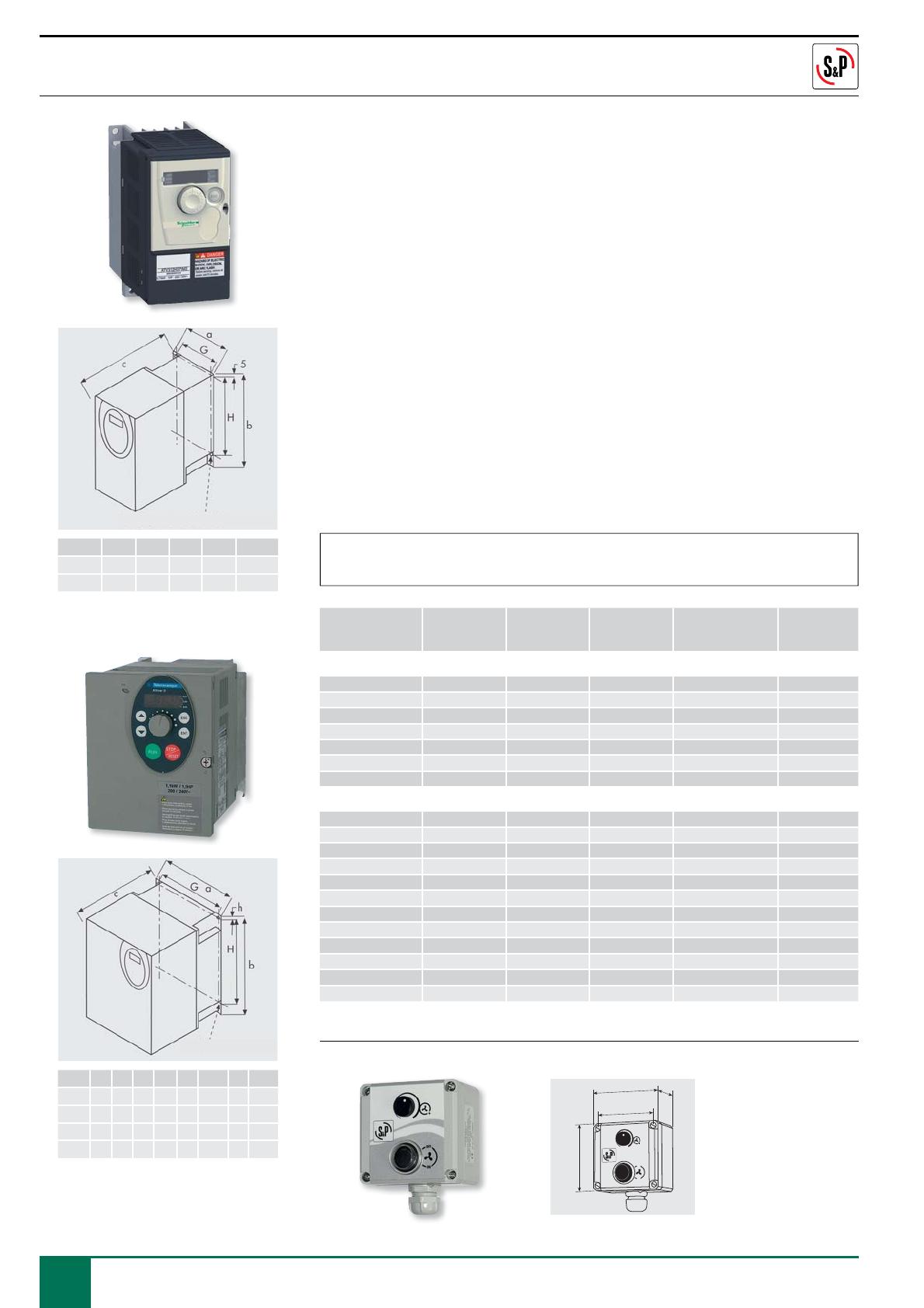

Accessoires électriques
ACCESSOIRES ÉLECTRIQUES
Variateurs de fréquence
VFKB IP65
Variateur de fréquence autonome.
Locaux tertiaires, cuisines professionnelles, locaux industriels. Régule la vitesse du
moteur de 20 à 100% de sa vitesse nominale.
Pour moteur asynchrone triphasé à cage.
• VFKB mono: Alimentation monophasée 230V 50/60Hz + terre, sortie moteur triphasé
230V.
• VFKB tri: Alimentation triphasée 400V 50/60Hz + terre, sortie moteur triphasé 400V.
Ambiance: -25ºC à + 40ºC.
Fonction marche/arrêt + réglage fréquence par potentiomètre en façade.
Voyant de mise sous tension, voyant défaut.
Intègre une protection contre les surcharges et les court-circuits.
Boîtier IP 65.
Filtre réseau RFI/CEM de classe A, pour raccordement sur régime de neutre TT ou TN,
sur régime de neutre IT retirer ce fi ltre (voir notice d’instruction).
1 entrée par contact sec - Marche forcée grande vitesse - Option boitier coup de poing.
1 sortie relais pour électrovanne gaz (pouvoir de coupure 2A/230V).
La sélection du variateur de fréquence doit être effectuée à partir
de l’intensité absorbée maxi du ventilateur
Modèle Puissance moteur
(kW)
Intensité nominale
(A)
Poids
(kg)
Alimentation monophasé 230V, 50/60Hz + terre, sortie triphasé 230V
Courant disponible en fonctionnement permanent - Longueur maxi du câble moteur 30 mètres
VFKB 24 0,37 2,2 2,7
0,55 3,6
VFKB 27
0,75 4,7
4,71,1 6,1
1,5 6,7
Alimentation triphasé 400V, 50/60Hz + terre, sortie triphasé 400V
Courant disponible en fonctionnement permanent - Longueur maxi du câble moteur 30 mètres
VFKB 45
0,37 1,8
4,7
0,55 2,1
0,75 2,8
1,1 3,4
1,5 4,6
VFKB 48
2,2 5,6
4,73 7,8
4 8,3
Profondeur maxi: 149 mm
VFKB 24
Profondeur maxi: 1484 mm
VFKB 27, 45 et 48

Accessoires électriques
ACCESSOIRES ÉLECTRIQUES
Variateurs de fréquence
La sélection du variateur de fréquence doit être effectuée à partir
de l’intensité absorbée maxi du ventilateur
VFTM IP21
Variateur de fréquence. Locaux tertiaires, cuisines professionnelles, locaux industriels.
Régule la vitesse du moteur de 0 à 100% de sa vitesse nominale. Boîtier IP 21.
Montage en armoire sur rail DIN.
• VFTM mono: alimentation variateur monophasé 230V, 50/60Hz + terre, sortie moteur
triphasé 230V.
• VFTM tri: alimentation variateur triphasé 400V, 50/60Hz + terre, sortie moteur
triphasé 400V.
Ambiance: -10ºC à + 40ºC, maxi 90% HR sans condensation.
Fonction marche/arrêt + réglage fréquence par potentiomètre en façade ou par
commande déportée pour pilotage dans un autre local (option).
Affi cheur: paramètres, état, défauts.
Intègre une protection paramétrable contre les surcharges et les court-circuits.
Régulateur PI intégré, pression de consigne respectée quelque soit l’évolution du
réseau (encrassement).
Filtre réseau RFI/CEM de classe A intégré, pour raccordement sur régime de neutre TT
ou TN, sur régime de neutre IT retirer ce fi ltre (voir notice d’instruction).
1 entrée analogique: signal en tension 0 à 10V, ou signal en courant 4 à 20mA.
1 sortie analogique 0 à 10V, ou 4 à 20mA.
Entrées logiques programmables (marche/arrêt, marche forcée grande vitesse).
2 sorties relais programmables (défaut, marche, électrovanne gaz).
Modèle Puissance
moteur
(kW)
Intensité
nominale
(A)
Puissance
dissipée
(W)
Taille
d’encombrement
Poids
(kg)
Alimentation monophasée 230V, 50/60Hz + terre, sortie triphasé 230V - Courant disponible en fonctionnement
permanent - Longueur maxi de câble moteur 50 mètres (longueur supérieure nous consulter)
VFTM MONO 0,18 0,18 1,5 24 T1 1,5
VFTM MONO 0,37 0,37 3,3 41 T1 1,5
VFTM MONO 0,55 0,55 3,7 46 T2 1,5
VFTM MONO 0,75 0,75 4,8 60 T2 1,5
VFTM MONO 1,1 1,1 6,9 74 T3 1,8
VFTM MONO 1,5 1,5 8 90 T3 1,8
VFTM MONO 2,2 2,2 11 123 T4 3,1
Alimentation triphasée 400V, 50/60Hz + terre, sortie triphasé 400V - Courant disponible en fonctionnement
permanent - Longueur maxi de câble moteur 50 mètres (longueur supérieure nous consulter)
VFTM TRI 0,37 0,37 1,5 32 T3 1,8
VFTM TRI 0,55 0,55 1,9 37 T3 1,8
VFTM TRI 0,75 0,75 2,3 41 T3 1,8
VFTM TRI 1,1 1,1 3 48 T3 1,8
VFTM TRI 1,5 1,5 4,1 61 T3 1,8
VFTM TRI 2,2 2,2 5,5 79 T4 3,1
VFTM TRI 3 3 7,1 125 T4 3,1
VFTM TRI 4 4 9,5 150 T4 3,1
VFTM TRI 5,5 5,5 14,3 232 T5 6,5
VFTM TRI 7,5 7,5 17 269 T5 6,5
VFTM TRI 11 11 27,7 397 T6 11
VFTM TRI 15 15 33 492 T6 11
Taille a b c G H
T1 72 145 132 60 121,5
T2 72 145 142 60 121,5
Taille a b c G h H Ø i nº M4
T3 107 143 152 93 5 121,5 5 2
T4 142 184 152 126 6,5 157 5 4
T5 180 232 172 160 5 210 5 4
T6 245 330 192 225 7 295 6 4
Øi pour vis M4 REB-CVF
Commande déportée pour
pilotage avec fonction
marche/arrêt + réglage
fréquence par potentiomètre
2 x Ø5 pour vis M4
80
82
70
56

Accessoires électriques
ACCESSOIRES ÉLECTRIQUES
Variateurs de fréquence
REB-CVF
Variateur de fréquence. Locaux tertiaires, cuisines professionnelles, locaux industriels.
Régule la vitesse du moteur de 0 à 100% de sa vitesse nominale. Boîtier IP 55.
Montage en superfi cie.
• VFTM mono: alimentation variateur monophasé 230V, 50/60Hz + terre, sortie moteur
triphasé 230V.
• VFTM tri: alimentation variateur triphasé 400V, 50/60Hz + terre, sortie moteur
triphasé 400V.
Ambiance: -10ºC à + 40ºC, maxi 90% HR sans condensation.
Fonction marche/arrêt + en option réglage fréquence par potentiomètre par commande
déportée pour pilotage dans un autre local.
Affi cheur: paramètres, état, défauts.
Intègre une protection paramétrable contre les surcharges et les court-circuits.
Régulateur PI intégré, pression de consigne respectée quelque soit l’évolution du
réseau (encrassement).
Filtre réseau RFI/CEM de classe A intégré, pour raccordement sur régime de neutre TT
ou TN, sur régime de neutre IT retirer ce fi ltre (voir notice d’instruction).
1 entrée analogique: signal en tension 0 à 10V, ou signal en courant 4 à 20mA.
1 sortie analogique 0 à 10V, ou 4 à 20mA.
Entrées logiques programmables (marche/arrêt, marche forcée grande vitesse).
2 sorties relais programmables (défaut, marche, électrovanne gaz).
Taille a b c G H Øi
T1 210 240 163 192 218 5,5
T2 215 297 192 197 277 5,5
T3 230 340 222 212 318 5
Taille a b c G h H
T4 320 512 276,5 6,5 279 480
T5 440 625 276,5 5 399 594
Modèle Puissance
moteur
(kW)
Intensité
nominale
(A)
Puissance
dissipée
(W)
Taille
d’encombrement
Poids
(kg)
Alimentation monophasée 230V, 50/60Hz + terre, sortie triphasé 230V - Courant disponible en fonctionnement
permanent - Longueur maxi de câble moteur 50 mètres (longueur supérieure nous consulter)
VFTM MONO 0,18 0,18 1,5 24 T1 1,5
VFTM MONO 0,37 0,37 3,3 41 T1 1,5
VFTM MONO 0,55 0,55 3,7 46 T1 1,5
VFTM MONO 0,75 0,75 4,8 60 T1 1,5
VFTM MONO 1,1 1,1 6,9 74 T2 1,8
VFTM MONO 1,5 1,5 8 90 T2 1,8
VFTM MONO 2,2 2,2 11 123 T3 3,1
Alimentation triphasée 400V, 50/60Hz + terre, sortie triphasé 400V - Courant disponible en fonctionnement
permanent - Longueur maxi de câble moteur 50 mètres (longueur supérieure nous consulter)
VFTM TRI 0,37 0,37 1,5 32 T2 1,8
VFTM TRI 0,55 0,55 1,9 37 T2 1,8
VFTM TRI 0,75 0,75 2,3 41 T2 1,8
VFTM TRI 1,1 1,1 3 48 T2 1,8
VFTM TRI 1,5 1,5 4,1 61 T2 1,8
VFTM TRI 2,2 2,2 5,5 79 T3 3,1
VFTM TRI 3 3 7,1 125 T3 3,1
VFTM TRI 4 4 9,5 150 T3 3,1
VFTM TRI 5,5 5,5 14,3 232 T4 6,5
VFTM TRI 7,5 7,5 17 269 T4 6,5
VFTM TRI 11 11 27,7 397 T5 11
VFTM TRI 15 15 33 492 T5 11
4 x Ø8 pour vis M4
VFTM IP54
4 x Øi pour vis M4
La sélection du variateur de fréquence doit être effectuée à partir
de l’intensité absorbée maxi du ventilateur
Commande déportée pour
pilotage avec fonction
marche/arrêt + réglage
fréquence par potentiomètre
80
82
70
56
