Cours Electricité du Bâtiment (ELEC 203) – Éclairage et Installations

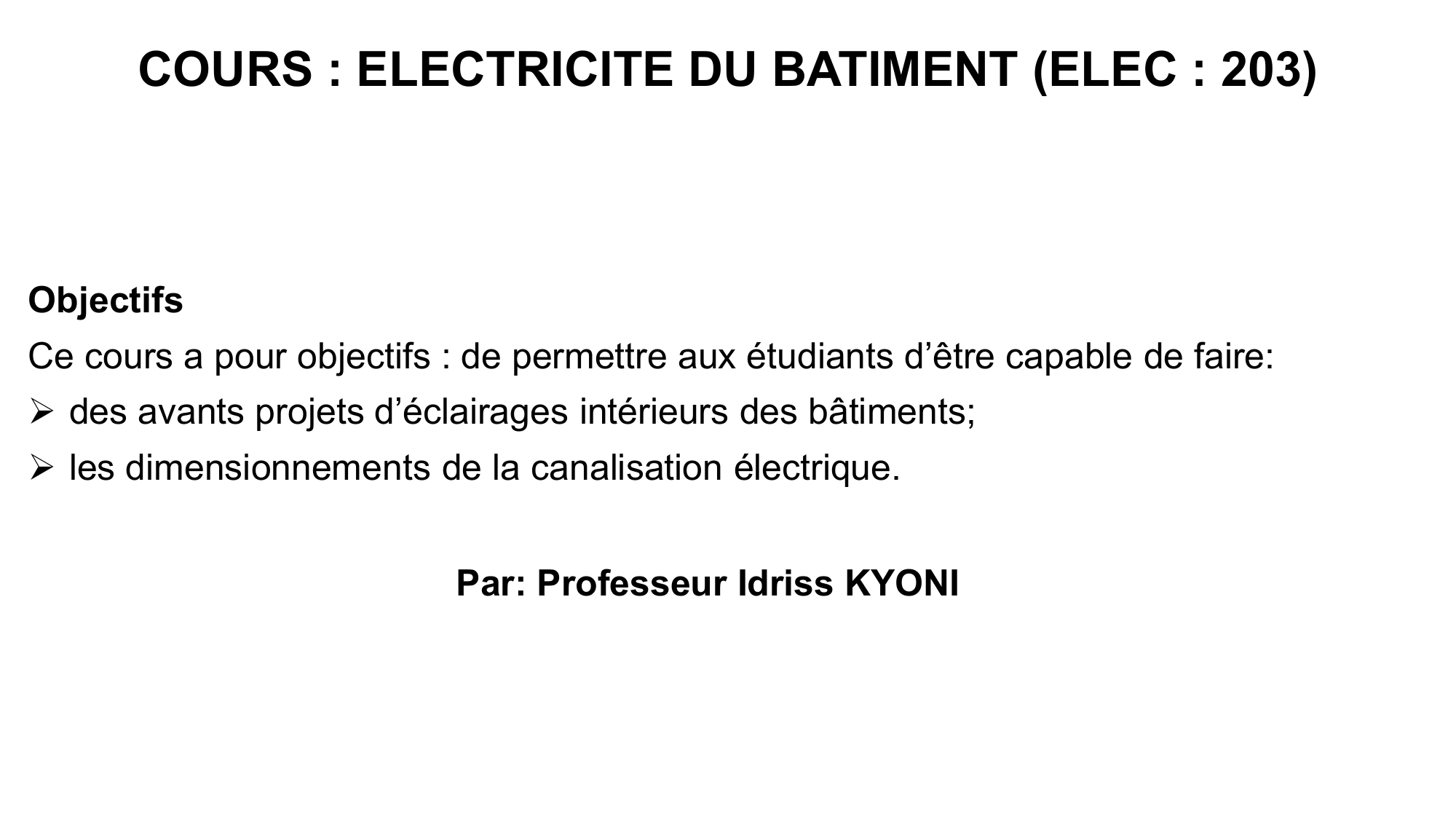

COURS : ELECTRICITE DU BATIMENT (ELEC : 203)
Objectifs
Ce cours a pour objectifs : de permettre aux étudiants d’être capable de faire:
des avants projets d’éclairages intérieurs des bâtiments;
les dimensionnements de la canalisation électrique.
Par: Professeur Idriss KYONI

Plan du cours
I°PARTIE: Eclairagisme
Chapitre 1 : Technique d’éclairage
Chapitre 2 : Les sources lumineuses
Chapitre 3 : Les luminaires
Chapitre 4 : Avant projet d’éclairage intérieur
II°PARTIE: Installations électriques
Chapitre 1 : Les récepteurs
Chapitre 2 : L’appareillage électrique
Chapitre 3 : Les câbles
Chapitre 4 : Les schémas des liaisons à la terre

CHAP 1 : TECHNIQUE D’ECLAIRAGE
1.1 La lumière
La lumière est la partie du rayonnement électromagnétique que nos yeux perçoivent.
La plage des longueurs d’onde se situe entre 380 et 780 nm.
Le jour, nous voyons des couleurs, la nuit par contre uniquement des nuances de
gris.

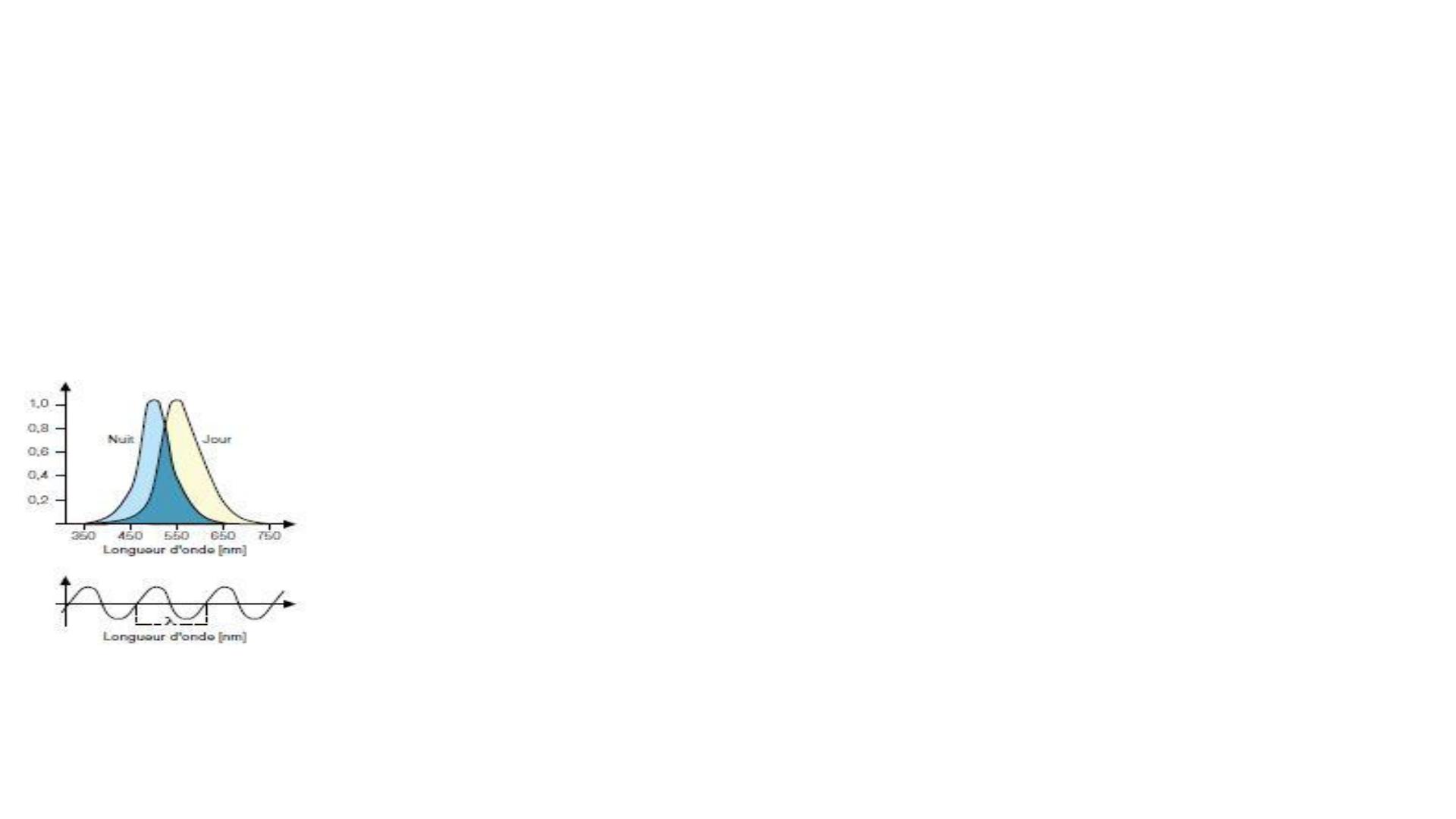

Figure 1.1 : courbe de
sensibilité spectrale
relative
La lumière a un effet triple :
-Les fonctions visuelles :pour un éclairage conforme aux
normes de la zone de travail, confortable et sans
éblouissement.
-Les effets biologiques : elle stimule et détend.
- Perception émotionnelle : elle souligne l’architecture, elle crée
l’ambiance et c’est un élément d’aménagement.

1.2 Les grandeurs photométriques
Il existe principalement les grandeurs photométriques suivantes : le flux lumineux,
l’intensité lumineuse,l’éclairement ainsi que la luminance.
1.2.1 Le flux lumineux
Le flux lumineux est la quantité de lumière émise par une source lumineuse (lumen).
L’efficacité lumineuse est le quotient du flux lumineux par la quantité d’énergie
électrique consommée (lm/W). Elle indique la rentabilité d’une source lumineuse.
1.2.2 L’intensité lumineuse
L’intensité lumineuse est la quantité de lumière émise dans une direction donnée.
 (1.1) (candela)
Avec Ω:qui est l’angle solide dans lequel le flux lumineux est émis.
Nous allons donner quelques ordres de grandeurs de l’intensité lumineuse :
- Pour la bougie de ménage 0.8 cd,
- Pour les lampes à incandescence 35 cd.

1.2.3 L’éclairement
L’éclairement décrit la densité du flux lumineux en un point d’une surface. Il diminue
avec le carré de la distance. L’éclairement se mesure en lux (lx).
(1.2)    (1.3)
Avec A : la surface (m2), r : distance du point lumineux à la surface à éclairer.
1.2.4 La luminance
La luminance est la seule grandeur photométrique perçue par l’œil humain.
Elle détermine la sensation de luminosité d’une surface et dépend fortement de
l’indice de réflexion (couleur et surface).
 [cd/m2] (1.4)
On défini le contraste C (1.5) où : Lfet Loles lumières du fond et du détail à observer.
(1.5)
L’éblouissement est la diminution ou la perte momentanée de sensation visuelle dû à
un contraste excessif. On n’admet que la luminance minimale pour impressionner l’œil
est de 10-5 cd/m2et que la gêne commence à apparaitre au-delà de 5000 cd/m2.
