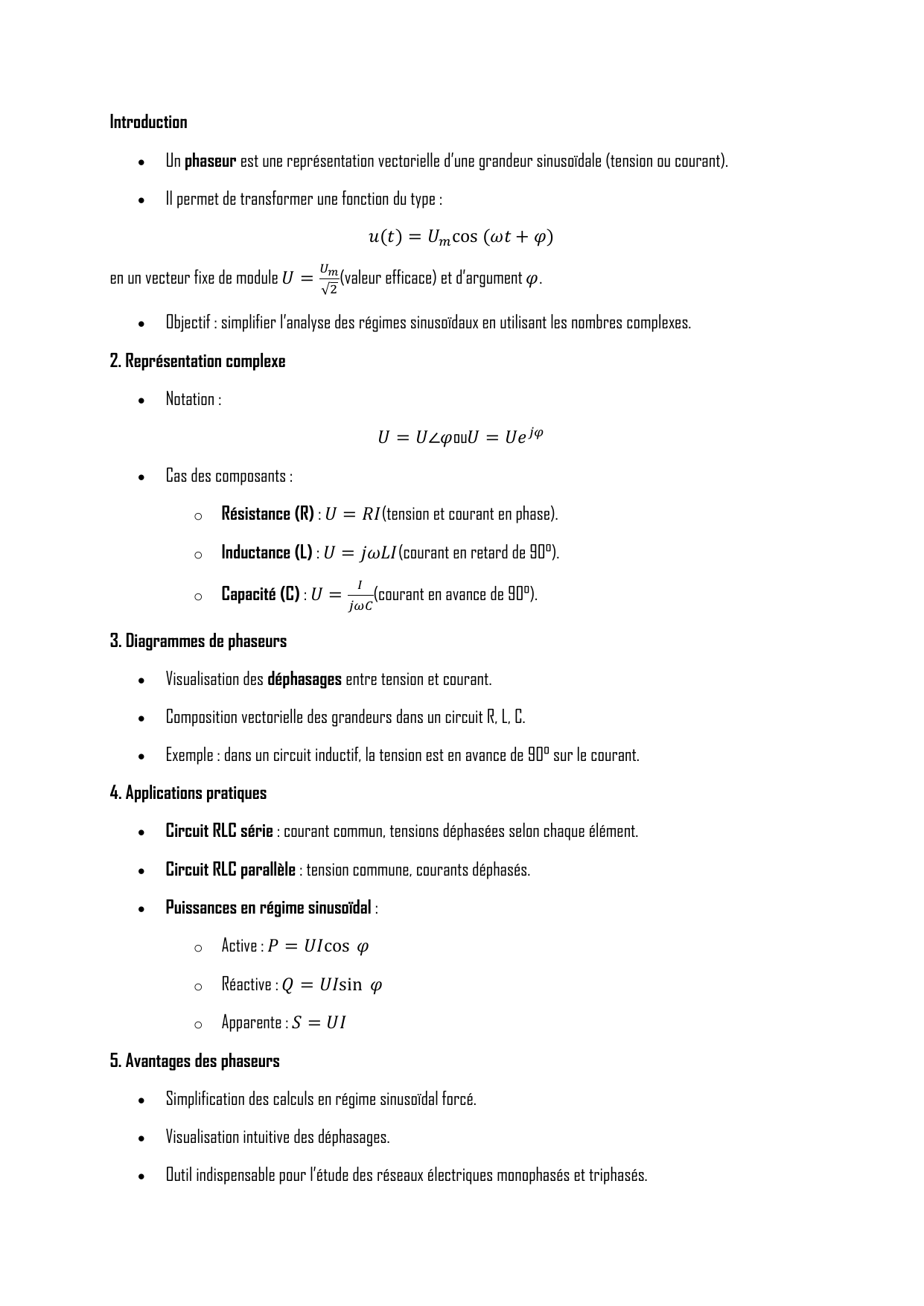

Introduction
• Un phaseur est une représentation vectorielle d’une grandeur sinusoïdale (tension ou courant).
• Il permet de transformer une fonction du type :
en un vecteur fixe de module
(valeur efficace) et d’argument .
• Objectif : simplifier l’analyse des régimes sinusoïdaux en utilisant les nombres complexes.
2. Représentation complexe
• Notation :
ou
• Cas des composants :
o Résistance (R) : (tension et courant en phase).
o Inductance (L) : (courant en retard de 90°).
o Capacité (C) :
(courant en avance de 90°).
3. Diagrammes de phaseurs
• Visualisation des déphasages entre tension et courant.
• Composition vectorielle des grandeurs dans un circuit R, L, C.
• Exemple : dans un circuit inductif, la tension est en avance de 90° sur le courant.
4. Applications pratiques
• Circuit RLC série : courant commun, tensions déphasées selon chaque élément.
• Circuit RLC parallèle : tension commune, courants déphasés.
• Puissances en régime sinusoïdal :
o Active :
o Réactive :
o Apparente :
5. Avantages des phaseurs
• Simplification des calculs en régime sinusoïdal forcé.
• Visualisation intuitive des déphasages.
• Outil indispensable pour l’étude des réseaux électriques monophasés et triphasés.
6. Conclusion
Les phaseurs transforment les sinusoïdes en vecteurs fixes dans le plan complexe, facilitant l’étude des circuits
monophasés. Ils permettent de comprendre rapidement la relation entre tension, courant et puissance, et constituent
une base incontournable de l’électrotechnique moderne.
