Fiche de Révision : Assemblages & Guidages Mécaniques

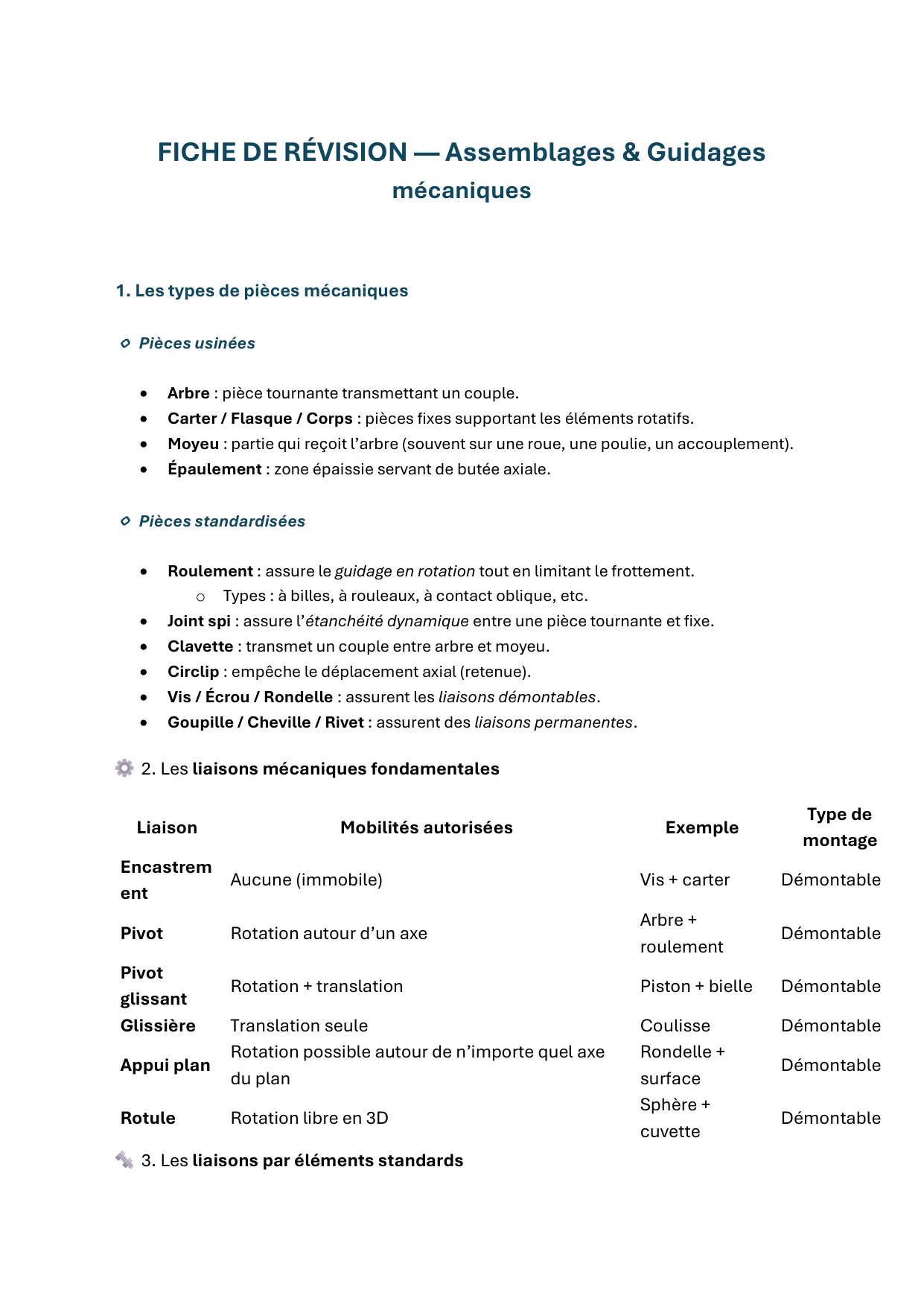

FICHE DE RÉVISION — Assemblages & Guidages
mécaniques
1. Les types de pièces mécaniques
Pièces usinées
• Arbre : pièce tournante transmettant un couple.
• Carter / Flasque / Corps : pièces fixes supportant les éléments rotatifs.
• Moyeu : partie qui reçoit l’arbre (souvent sur une roue, une poulie, un accouplement).
• Épaulement : zone épaissie servant de butée axiale.
Pièces standardisées
• Roulement : assure le guidage en rotation tout en limitant le frottement.
o Types : à billes, à rouleaux, à contact oblique, etc.
• Joint spi : assure l’étanchéité dynamique entre une pièce tournante et fixe.
• Clavette : transmet un couple entre arbre et moyeu.
• Circlip : empêche le déplacement axial (retenue).
• Vis / Écrou / Rondelle : assurent les liaisons démontables.
• Goupille / Cheville / Rivet : assurent des liaisons permanentes.
󻯴󻯵󻯶 2. Les liaisons mécaniques fondamentales
Liaison
Mobilités autorisées
Exemple
Type de
montage
Encastrem
ent
Aucune (immobile)
Vis + carter
Démontable
Pivot
Rotation autour d’un axe
Arbre +
roulement
Démontable
Pivot
glissant
Rotation + translation
Piston + bielle
Démontable
Glissière
Translation seule
Coulisse
Démontable
Appui plan
Rotation possible autour de n’importe quel axe
du plan
Rondelle +
surface
Démontable
Rotule
Rotation libre en 3D
Sphère +
cuvette
Démontable
󸺥󸺦󸺧󸺨󸺯󸺩󸺪󸺫󸺬󸺭󸺮󸺰 3. Les liaisons par éléments standards

Élément
Rôle
Nature de la liaison
Vis + Écrou
Fixation démontable
Encastrement
démontable
Goupille / Rivet
Fixation permanente
Encastrement
permanent
Clavette
Transmission de
couple
Encastrement partiel
Roulement
Guidage rotation
Pivot
Joint spi
Étanchéité dynamique
Aucune mobilité
Circlip
Retenue axiale
Aucune mobilité
Bague /
Entretoise
Positionnement axial
Aucune mobilité
󶖞󸸚󸸛 4. Les fonctions principales d’un assemblage
Fonction
Description
Exemple sur ton
schéma
Guidage
Maintenir le mouvement d’une pièce mobile suivant un axe
défini
Roulements de l’arbre
Transmiss
ion
Transmettre un effort, un couple ou un mouvement
Clavette entre arbre et
moyeu
Fixation
Maintenir deux pièces immobiles entre elles
Vis CHc, flasques
Étanchéit
é
Empêcher fuites ou pénétration de fluide/poussière
Joint spi
Lubrificati
on
Réduire frottement et usure
Graisseur / huile
Protection
Envelopper et protéger le mécanisme
Carter
󻯤󻯥󻯨󻯩󻯦󻯪󻯧󻯫 5. Les ajustements et montages
Type
d’ajustement
Résultat
Exemple
Jeu
La pièce tourne librement
Arbre / roulement (bagues intérieures
libres)
Serré
Pièces fixées sans mouvement
relatif
Roulement / alésage du carter
Glissant
Rotation facile mais sans jeu
excessif
Arbre / roulement

 6. Méthode d’analyse d’un plan d’assemblage
1. Identifier la pièce principale (souvent le carter ou le corps).
2. Repérer les pièces mobiles (arbre, moyeu, poulie…).
3. Chercher les éléments de liaison (roulements, clavettes, vis, joints).
4. Analyser les fonctions :
a. Guidage ? Transmission ? Étanchéité ? Fixation ?
5. Déterminer les types de liaison entre chaque paire de pièces.
6. Vérifier le maintien axial et radial des pièces tournantes.
󸴸󸵌󸴺󸴻 7. Les symboles et vocabulaire technique
Symbole /
mot
Signification
Ø
Diamètre
CHc
Vis à tête cylindrique hexagonale creuse
Goupille
Petite tige métallique pour immobiliser
Trous
taraudés
Filetages internes pour vis
Épaulement
Butée usinée
Alésage
Trou cylindrique précis pour montage
Jeu / serrage
Différence entre les dimensions
arbre/alésage
 8. Exemple d’analyse rapide (sur ton schéma)
Élément
Rôle
Liaison
Type
Arbre
Pièce mobile
Pivot
Transmet
rotation
Roulement
s
Guidage radial
Pivot
Réduit
frottement
Circlips
Maintien axial
Fixe
Retenue
Clavette
Transmission de
couple
Encastrement partiel
Standard
Vis CHc
Fixation
Encastrement
démontable
Standard
Joint spi
Étanchéité
Immobile
Standard
