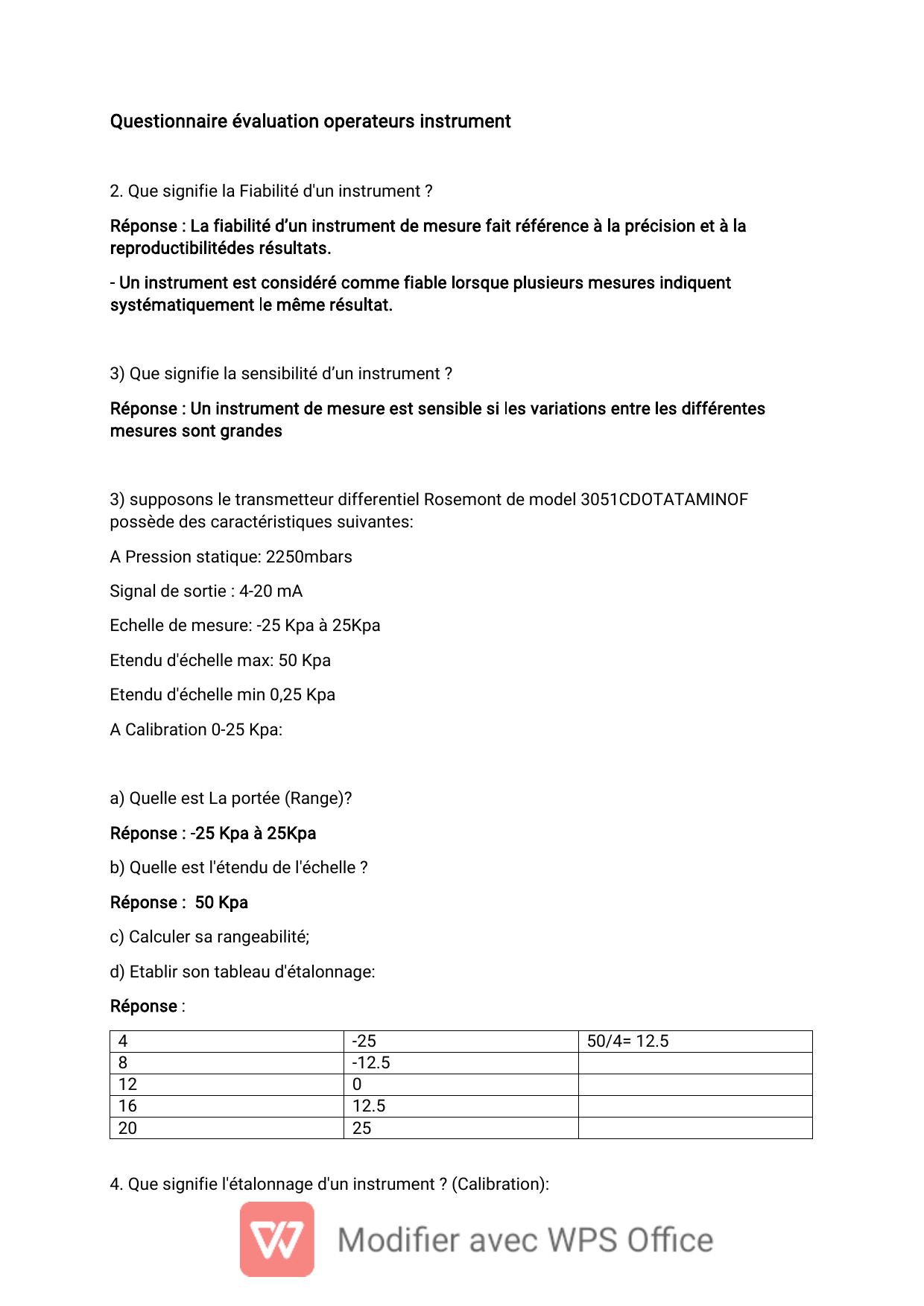

Questionnaire évaluation operateurs instrument
2. Que signifie la Fiabilité d'un instrument?
Réponse: La fiabilité d’un instrument de mesure fait référence à la précision et à la
reproductibilitédes résultats.
- Un instrument est considéré comme fiable lorsque plusieurs mesures indiquent
systématiquement le même résultat.
3) Que signifie la sensibilité d’un instrument?
Réponse: Un instrument de mesure est sensible si les variations entre les différentes
mesures sont grandes
3) supposons le transmetteur differentiel Rosemont de model 3051CDOTATAMINOF
possède des caractéristiques suivantes:
A Pression statique: 2250mbars
Signal de sortie : 4-20 mA
Echelle de mesure: -25 Kpa à 25Kpa
Etendu d'échelle max: 50 Kpa
Etendu d'échelle min 0,25 Kpa
A Calibration 0-25 Kpa:
a) Quelle est La portée (Range)?
Réponse: -25 Kpa à 25Kpa
b) Quelle est l'étendu de l'échelle ?
Réponse: 50 Kpa
c) Calculer sa rangeabilité;
d) Etablir son tableau d'étalonnage:
Réponse:
4
-25
50/4= 12.5
8
-12.5
12
0
16
12.5
20
25
4. Que signifie l'étalonnage d'un instrument ? (Calibration):

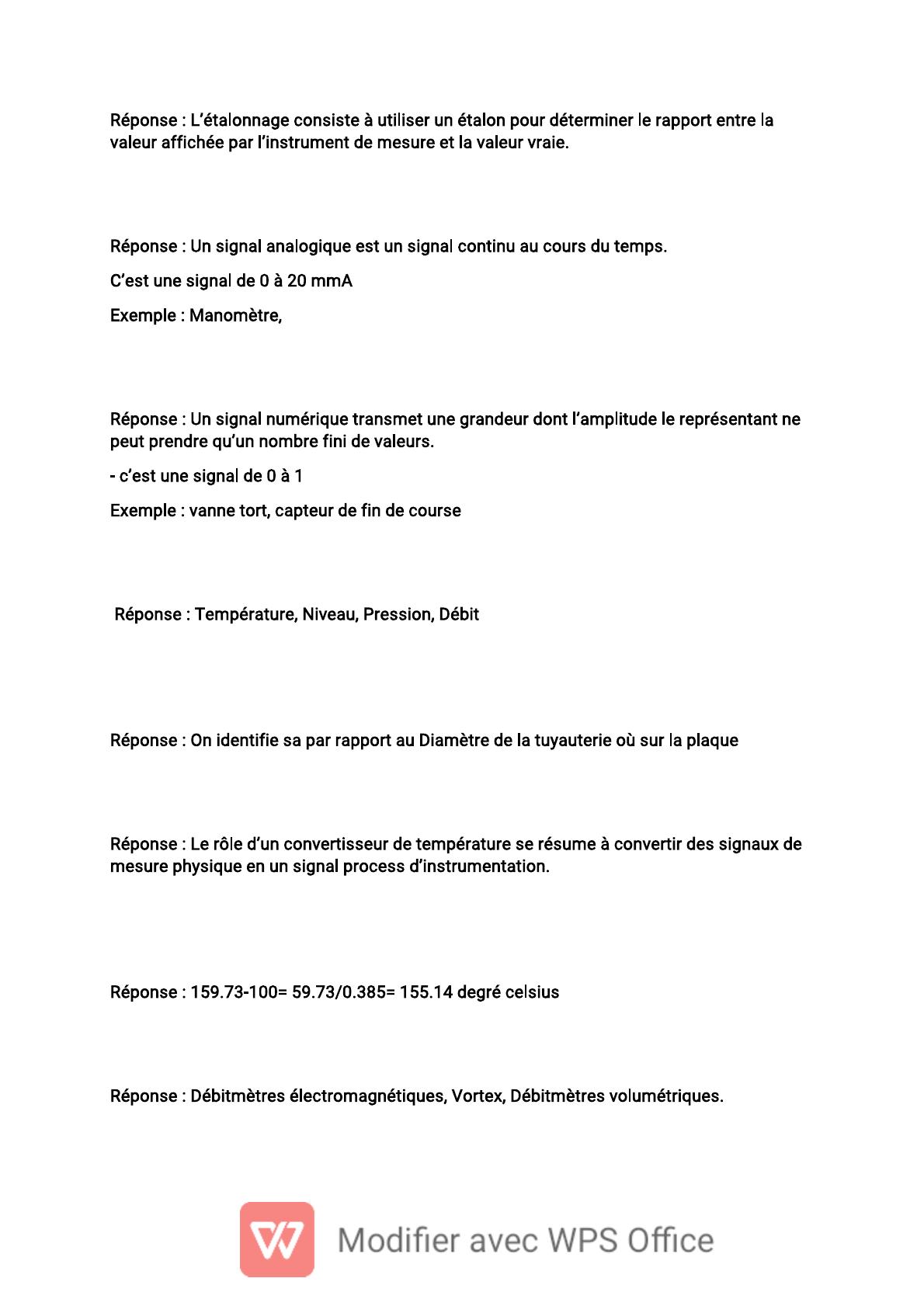

Réponse: L’étalonnage consiste à utiliser un étalon pour déterminer le rapport entre la
valeur affichée par l’instrument de mesure et la valeur vraie.
5. Que signifie un signal analogique ? Donner un exemple;
Réponse: Un signal analogique est un signal continu au cours du temps.
C’est une signal de 0 à 20 mmA
Exemple: Manomètre,
6. Que signifie un signal numérique ? Donner un exemple:
Réponse: Un signal numérique transmet une grandeur dont l’amplitude le représentant ne
peut prendre qu’un nombre fini de valeurs.
- c’est une signal de 0 à 1
Exemple: vanne tort, capteur de fin de course
7. Quelle sont les variables de processus contrôlées à la Soraz ?;
Réponse: Température, Niveau, Pression, Débit
8. Comment identifiez-vous le côté haute pression (HP) ou le sens de passage du fluide au
niveau d'une plaque à orifice en ligne ?;
Réponse: On identifie sa par rapport au Diamètre de la tuyauterie où sur la plaque
10. quel est le rôle du convertisseur de température de Pt100?
Réponse: Le rôle d’un convertisseur de température se résume à convertir des signaux de
mesure physique en un signal process d’instrumentation.
11. quelle est la valeur de la température en degré Celsius correspondant à la valeur de
résistance de 159,73 mesurée sur un Pt100 ?
Réponse: 159.73-100= 59.73/0.385= 155.14 degré celsius
12. donner les trois types d'organe déprimogene utilisés pour mesurer un débit?
Réponse: Débitmètres électromagnétiques, Vortex, Débitmètres volumétriques.
