Diagrammes de Pourbaix et Corrosion Marine

Méthodologie de tracé des Diagrammes
2D : Diagramme de Pourbaix
Nous nous apprêtons à construire une représentation
graphique permettant de visualiser les domaines de prédominance
ou d’existence de différentes espèces contenant le même élément
chimique en fonction du pH et du potentiel de la solution. Une
telle représentation bidimensionnelle a été proposée et largement
étudiée par Marcel Pourbaix (1904‐1998) et porte le nom de
«diagramme potentiel‐pH», ou « diagramme de Pourbaix».

avec 1371 = 298 * Ln10 * 2cal et (Ln10 = 2,3)
Equilibre acido-basique
Equilibre redox
et
Résumé des équations

Espèces
Fe2+
Fe (OH)2
HFeO2-
H2O
OH-
m0(Cal / mol)
-20300
FeO
-58880
Fe(OH)2
-115570
-90627
-56690
-37595

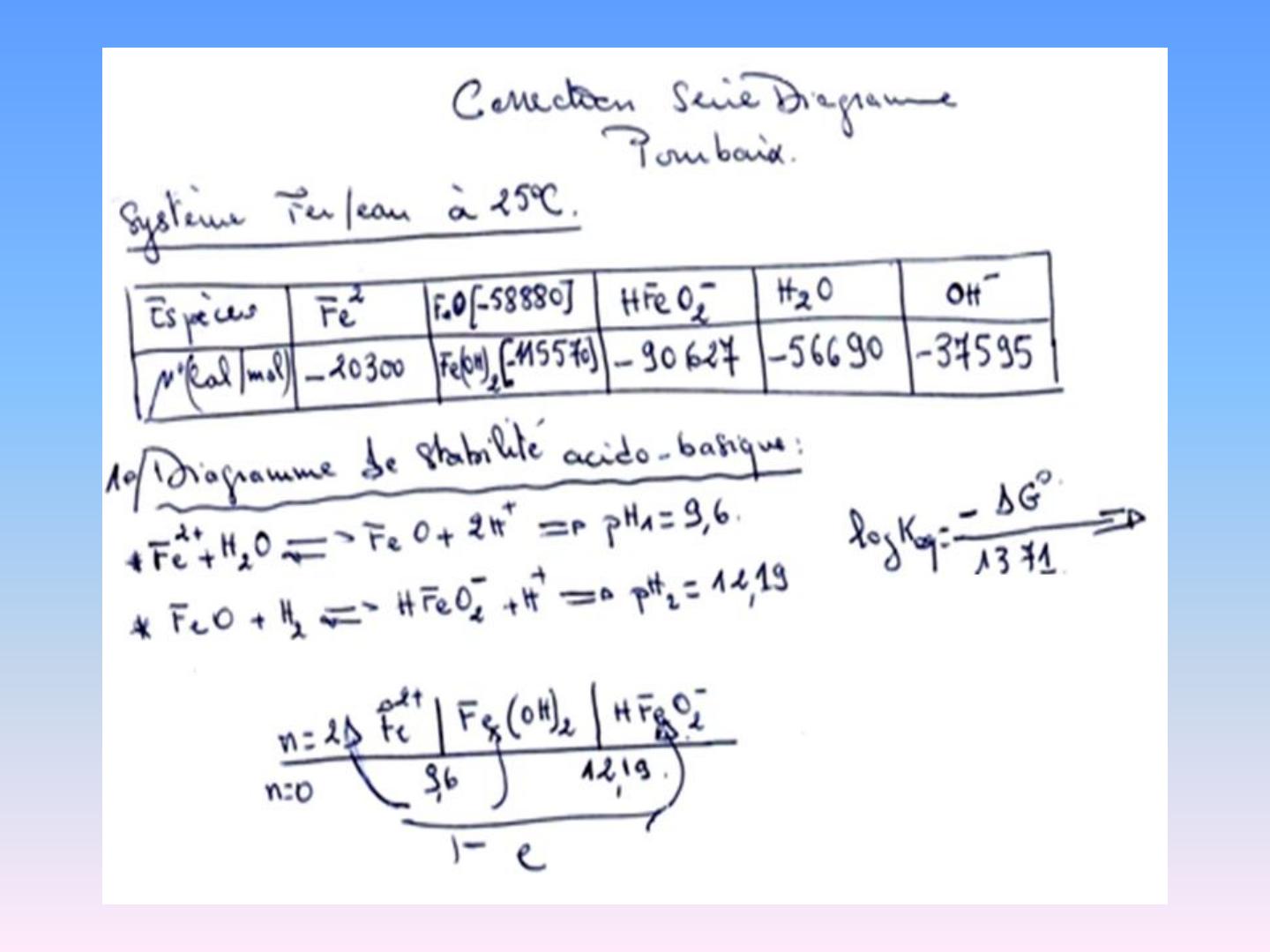

Exercice 2 : Etablissez le diagramme e - pH du système Fe / H2O dans les
conditions normales de T.P sur la base des données suivantes :
Déduire les domaines de corrosion, de passivation, et d’immunité.
Tracez la courbe caractéristique de la tension d’abandon du fer dans une solution
de pH saturée d’oxygène.
On considère les deux systèmes redox de l’eau :
e a = -0,06 pH ; e b = 1,23 -0,06 pH

Espèce
Pb2+
PbO
HPbO2-
H2O
OH-
m0( cal / mol )
-5810
-45250
-81000
-56690
-37595
Application 3
1 °) Etablissez le diagramme «e –pH »du système Pb / H2O dans
les conditions normales de T , P ( 298 °K et 1 atm ) sur la base des
données suivantes ( m0de formation pour les différentes espèces
considérées ) ;
2 °) Déduire de ce diagramme les domaines de corrosions ; de
passivation et d’immunité.
