Chapitre 3: Construction du Profil en long

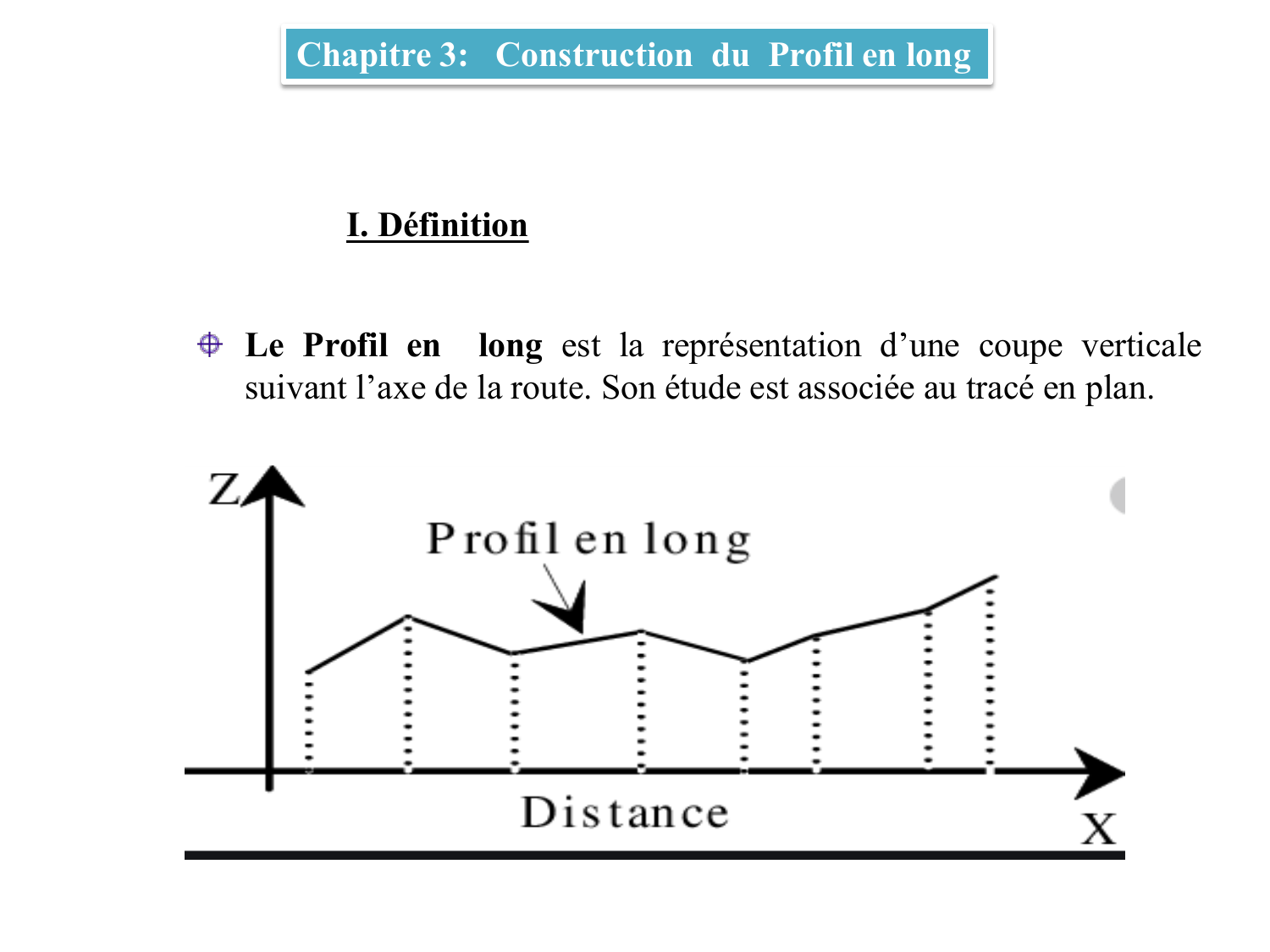

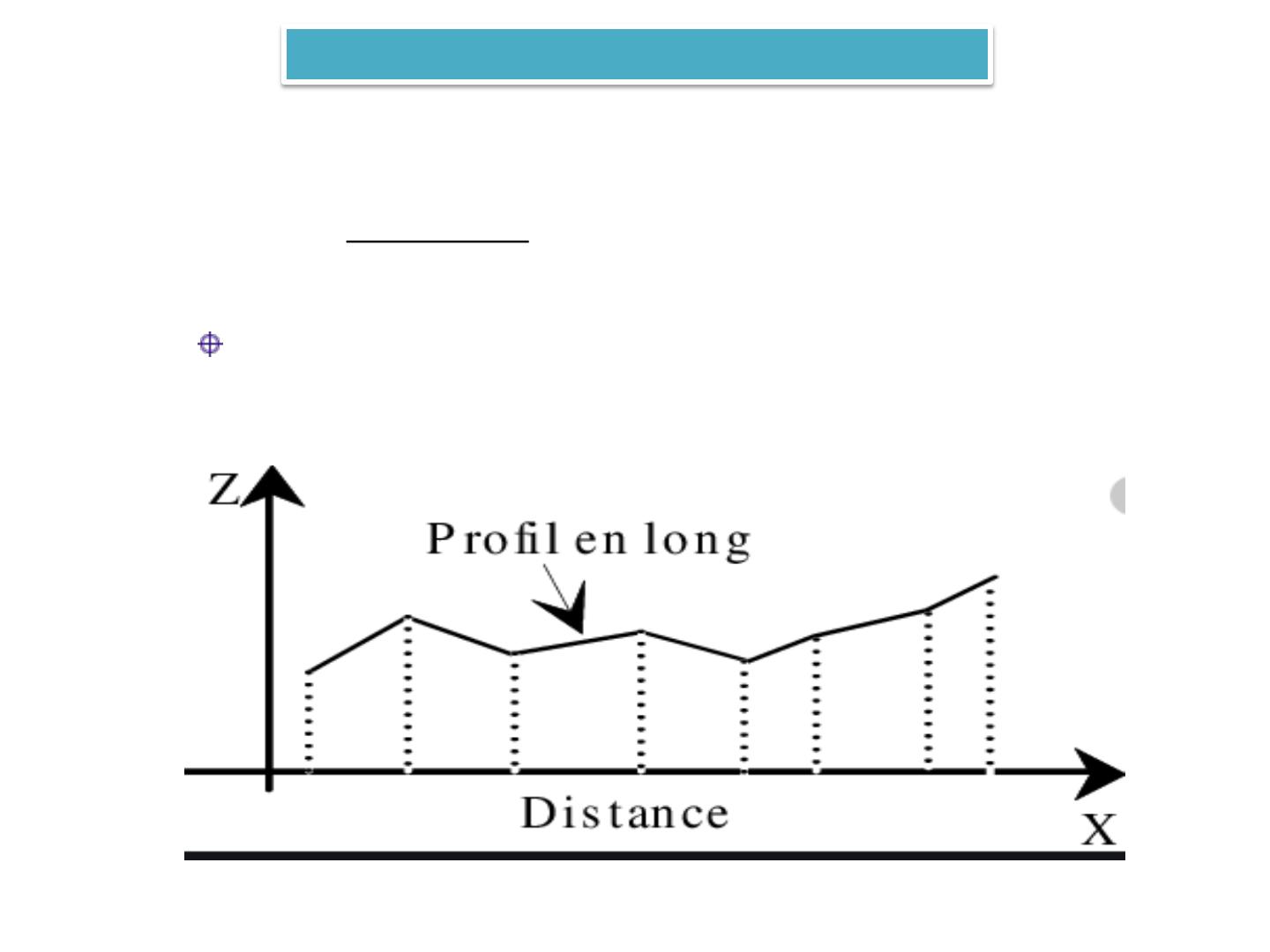

Le Profil en long est la représentation d’une coupe verticale
suivant l’axe de la route. Son étude est associée au tracé en plan.
I. Définition

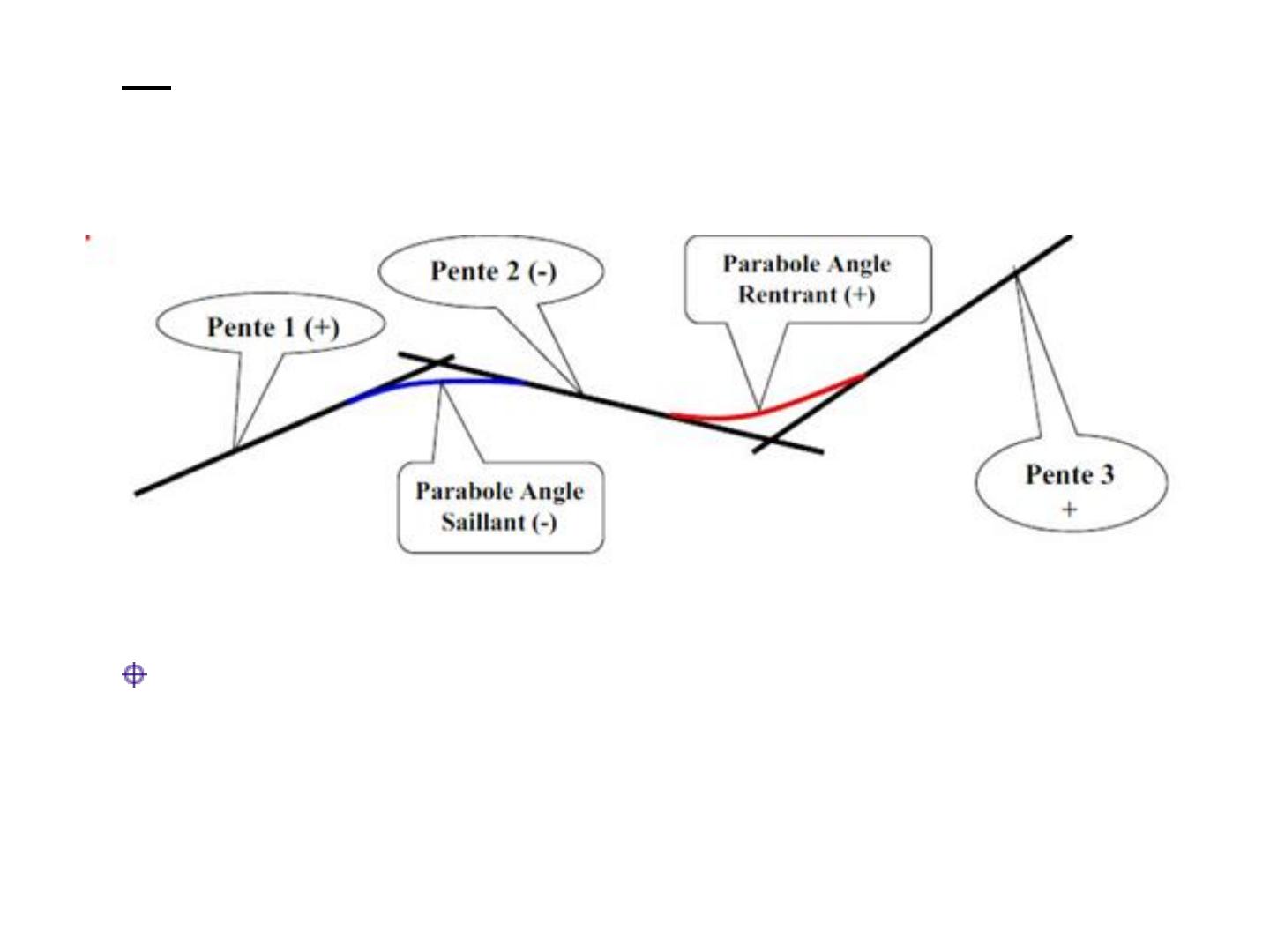

NB: Le profil en long projet est toujours composé des alignements
droits raccordés par des courbes paraboliques.
La déclivité est définie comme étant la tangente de l’angle que fait le
profil en long avec l’horizontal. On distingue trois déclivités en profil
en long à savoir : les paliers, les pentes et les rampes.

II. Méthodologie de représentation d’un profil en long sur
Covadis
La conception d’un profil en long s’effectue d’après les étapes
suivantes :
Dessin du profil en long Terrain Naturel
Dessin des déclivités ( pentes , rampes paliers)
Construction des raccordements verticaux
Création de la courbe projet

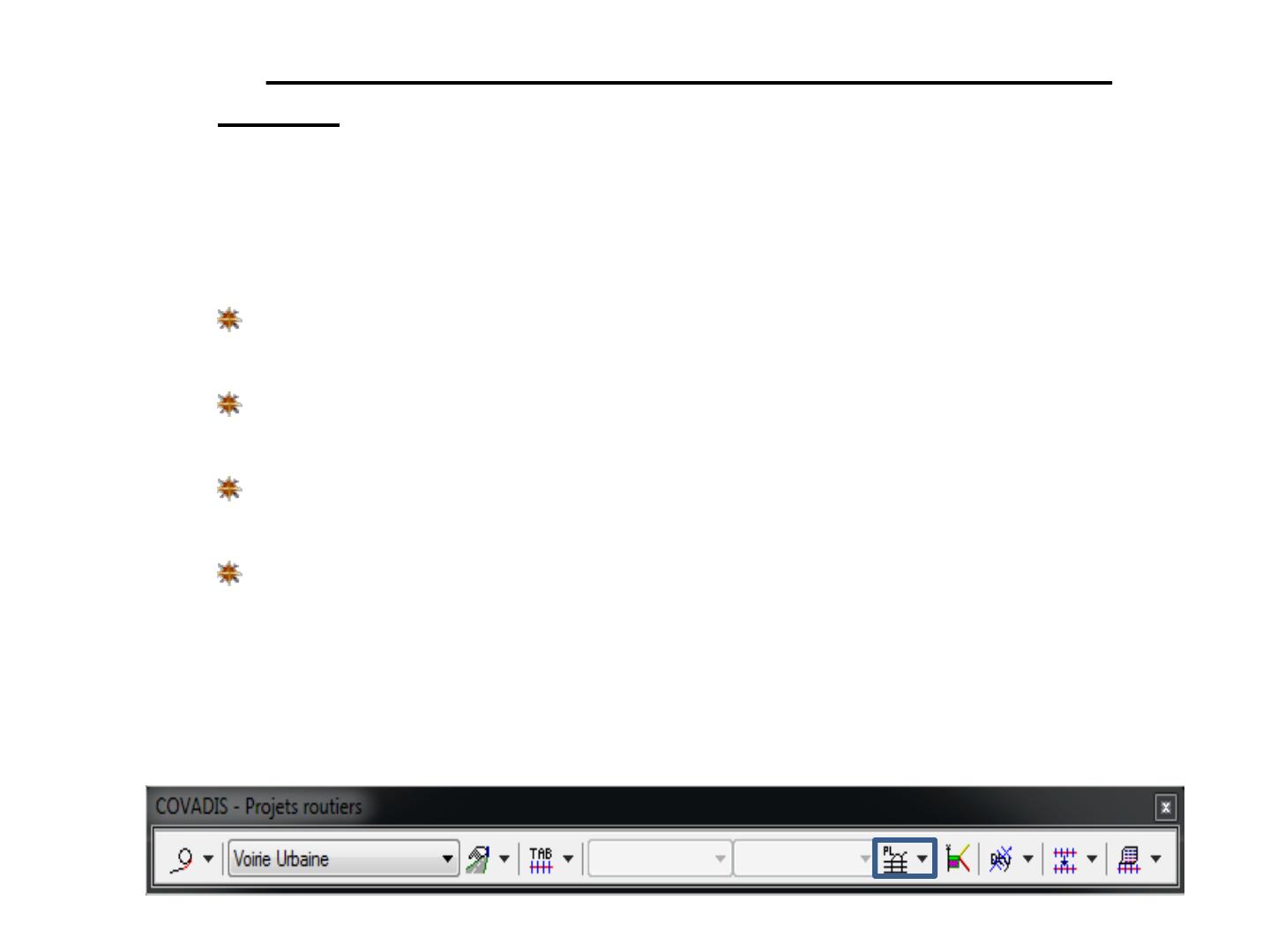

La conception du profil en long s’effectue à travers la barre d’outils
du menu projet linéaire par profils types

1. Dessin du profil en long Terrain Naturel
Le dessin du profil en long terrain naturel s’effectue avec la
commande

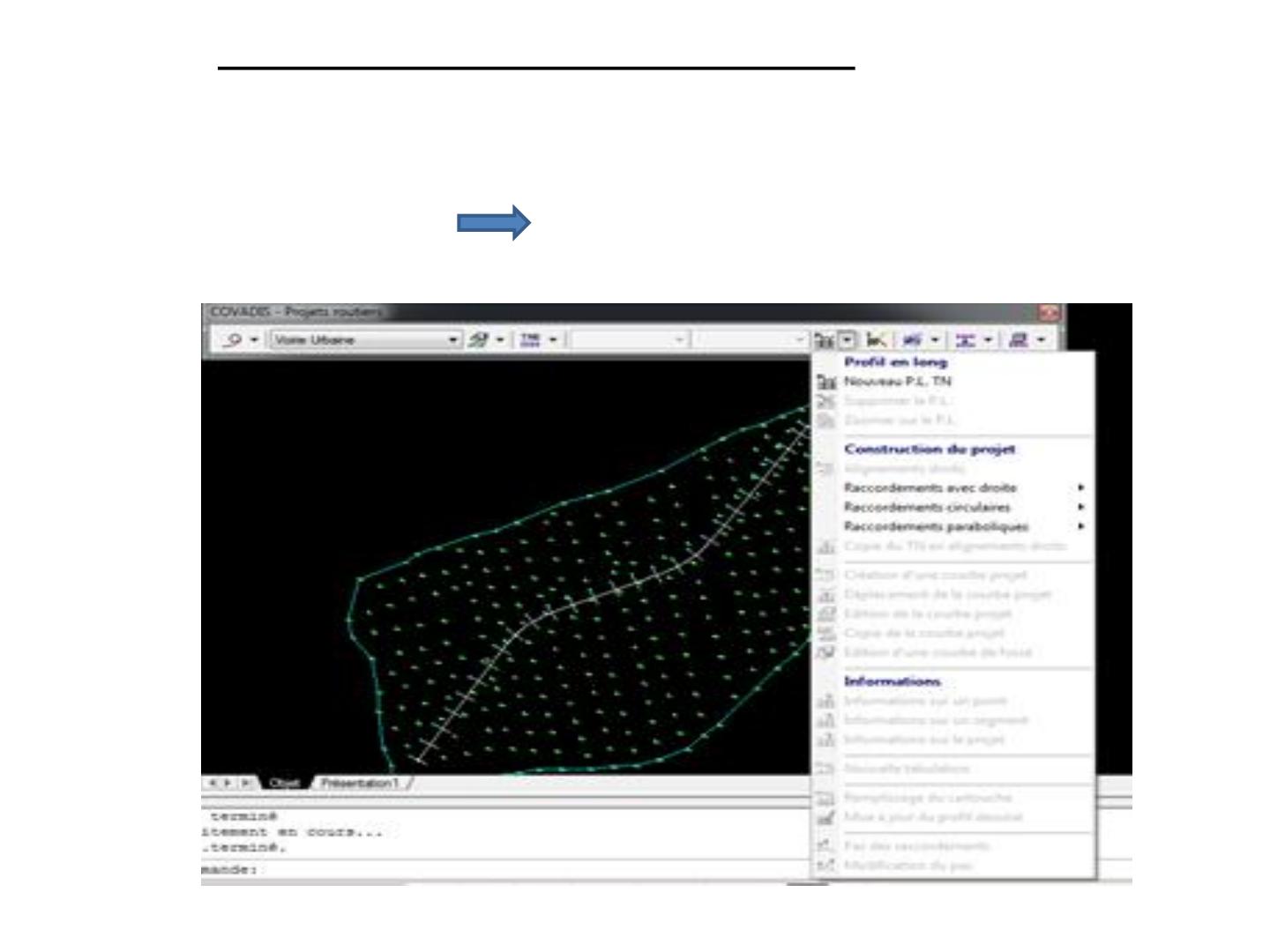

Profil en Long Nouveau P.L.TN

Apres avoir effectué cette commande, il apparaitra une boite a
dialogue dans laquelle on aura à :
Effectuer le paramétrage de mise en page. nous notons que le
dessin utilise le fichier de paramètre route .Prl
Spécifier le numéro du profil en long
Définir l’échelle horizontale et verticale. généralement l’échelle
horizontale est 10 fois plus petite que l’échelle verticale
Préciser l’altitude du plan de comparaison. L’altitude du plan de
comparaison peut être calculée de façon automatique comme
elle peut être imposée
Il est généralement recommandé de cocher la case supprimer les profils
en long existants de numéro identique ceci dans le but de supprimer
tous les profils en long dessinés ayant le même numéro.
