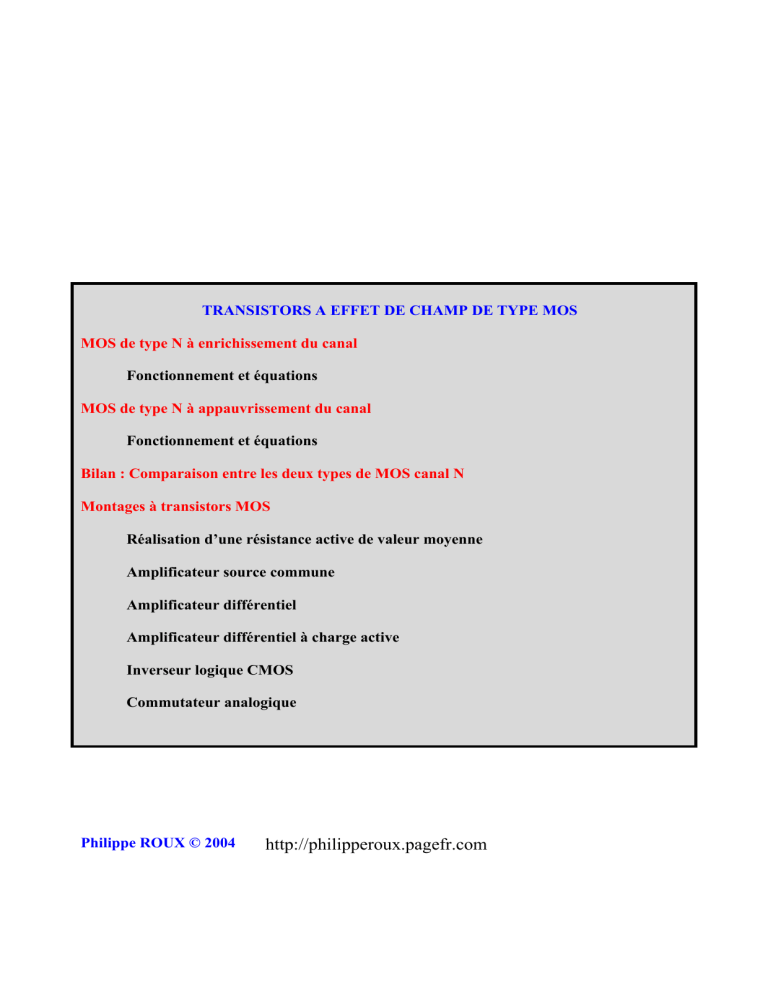

TRANSISTORS A EFFET DE CHAMP DE TYPE MOS MOS de type N à enrichissement du canal Fonctionnement et équations MOS de type N à appauvrissement du canal Fonctionnement et équations Bilan : Comparaison entre les deux types de MOS canal N Montages à transistors MOS Réalisation d’une résistance active de valeur moyenne Amplificateur source commune Amplificateur différentiel Amplificateur différentiel à charge active Inverseur logique CMOS Commutateur analogique Philippe ROUX © 2004 http://philipperoux.pagefr.com MOS CANAL N TYPE “ENRICHISSEMENT” Sur un substrat de silicium P (Bulk), sont aménagées deux diffusions distinctes de type N++ formant le drain et la source du dispositif. Ces deux diffusions N++ sont séparées par une zone P de surface (W.L) qui forme le canal du MOS. Ce canal est recouvert d’une mince couche d’oxyde de silicium eox de l’ordre de 10 nm qui est superposée d’une couche de métal ou de polysilicium appelée grille. L’ensemble grille, oxyde et canal forme alors une capacité Cox par unité de surface telle que : ε 0 ε Sio2 C ox = avec : ε 0 =8,85 10 -14 F cm -1 et ε Sio2 = 3,9 e ox Bulk Grille Source Drain ID D W G B + N++ Al N++ N++ Si O2 + VDS VGS > VT S L P Substrat P Bulk Si O2 épaisseur eox Structure du MOS à enrichissement et symbole ID (mA) VGS (V) ID (mA) 1 1 4 zone ohmique et de coude zone de plateau 0.75 0.75 3.5 0.5 0.5 3 0.25 0.25 2.5 VT 2 0 0 0 1 2 3 4 5 0 1 2 VGS (V) VDS (V) Figure 1 : Caractéristiques de sortie et de transfert MOS N enrichissement 3 4 Le bulk et la source étant reliées, on applique entre D et S une tension VDS positive, constante et de valeur faible. Pour une tension VGS nulle, le courant ID est très faible car la jonction PN drain-substrat est polarisée en inverse : Le transistor MOS à enrichissement est normalement bloqué pour V GS nulle. Pour une tension VGS légèrement positive, une partie des trous dans la couche superficielle du canal, est repoussée dans le volume par le champ électrique créé par influence électrostatique. On définit alors une tension particulière de VGS, nommée tension de seuil VT pour laquelle tous les trous de la surface du SiP sont repoussés et remplacés par des électrons (porteurs minoritaires dans le SiP). Un canal induit, très mince de type N apparaît et le courant ID commence à circuler entre drain et source (fig. 2). Pour des tensions VGS supérieures à la tension de seuil VT, la couche inversée s’enrichit en électrons et le courant ID s’accroit. On décrit alors la zone ohmique du composant : Id est proportionnelle à VDS faible. 1 Ensuite, au fur et à mesure que VDS augmente, l’accroissement de ID se ralentit. On décrit la zone de coude des caractéristiques. En effet la tension entre grille et bulk diminue en se rapprochant du drain selon la relation Q = C V et le canal devient alors localement moins profond comme indiqué en figure 3. La résistance du canal augmente et cela d’autant plus que VDS croît. Lorsque cette tension est telle que : VDS = VGS -V T = VDSAT, le courant ID se sature (comme pour le JFET) et on atteint la zone de plateau des caractéristiques de sortie. Le MOS est alors, pour VDS > V DSAT, une source de courant dépendante de la tension VGS. VDS < V DSat N++ + + +++++++++ S VGS > V T ID G + + VGS = V T B VDSat =V GS-V T D I Dsat G D +++++++++ B N++ S N++ canal N induit N++ canal N induit Substrat P (bulk) Substrat P (bulk) Zone de charge d’espace Zone de charge d’espace Figure 2 Figure 3 On distingue donc deux régions sur les caractéristiques de sortie ID = f(VDS) à VGS constant : • • La zone ohmique et de coude pour VDS < VDSAT où : I D = K 2(VGS − VT ) VDS − V2DS La zone de saturation du courant de drain ID pour VDS ≥ VDSAT où : I D = K VGS − VT 2 (1 + λ VDS ) avec K = µ C OX W 2 L Le coefficient K est un paramètre caractéristique du MOS qui dépend de la géométrie du canal (W, Cox et L) et de la mobilité µ des porteurs. Le paramètre λ rend compte de la résistance interne de la source de courant ID dépendante (identique à l’effet Early pour le transistor bipolaire). Remarque : dans un circuit intégré, le produit µC ox est le même pour tous les transistors de type identique (N ou P) qui se distinguent seulement par les dimensions du canal W et L. Cette propriété est exploitée dans les circuit intégrés utilisant les transistors MOS. MOS CANAL N TYPE “APPAUVRISSEMENT” La structure des transistors MOS à appauvrissement ressemble à celle d’un transistor MOS canal N à enrichissement. Cependant pour ce dispositif, un canal N entre drain et source est créé par implantation ionique lors de la fabrication du composant (fig. 4). Grille Bulk Source Drain D G N++ Substrat P (bulk) N++ Canal N implanté + VDS VGS S Figure 4 : Structure du MOS N appauvrissement et symbole 2 ID Le MOS N “appauvrissement” est normalement conducteur pour V GS = OV. 1 ID (mA) VGS (V) ID (mA) 1 1.5 0 VT appauvrissement 0.75 0.75 1 0.5 0.5 0 0.25 0.25 - 1.5 enrichissement -1 0 0 2 0 4 6 8 10 4 2 0 2 VGS (V) VDS (V) Figure 5 : Caractéristiques de sortie et de transfert MOS N appauvrissement Pour rétrécir le canal, il faut l’appauvrir en électrons, en repoussant ces porteurs par une tension VGS négative. Pour une tension VGS ≤ VT ( tension de seuil négative) il se rétrécit complètement et le MOS est bloqué. Son fonctionnement (figures 5 et 6) est tout à fait analogue à celui du JFET canal N avec une Z.C.E. à géométrie variable par influence électrostatique (au lieu d’une Z.C.E. d’une jonction bloquée). VDS < V DSat + + G D S N++ VGS > V T ID - - - - - - - - - -- - - + + VGS = V T B VDSat =V GS-V T I Dsat G - - - - - - - - - -- - - B N++ S N++ Substrat P (bulk) D N++ Substrat P (bulk) Figure 5 Figure 6 Pour la zone de saturation du courant de drain ID lorsque : VDS ≥ VDSAT = VGS -VT , l’évolution du courant de drain est encore donnée par l’équation : µ C OX W I D = K VGS − VT 2 (1 + λ VDS ) avec : K = 2 L Remarque : La tension VGS peut être positive et dans ces conditions le transistor Mos entre dans une zone dite : mode “enrichissement”. 3 BILAN : MOS CANAL N Normalement bloqué Normalement conducteur VDS + + D +++++++++ S VGS > VT ID G N++ + + VGS > VT B VDS B D - - - - - - - - - -- - - S N++ ID G N++ N++ canal N induit Substrat P (bulk) Substrat P (bulk) Zone de charge d’espace D ID G W/L VT VDS VGS > VT S ID (mA) 1 VGS > V T zone ohmique et de coude zone de plateau ID = K (VGS − VT )2 (1 + VDS ) 0.75 ID repos P repos 0.5 VGS repos 0.25 VGS = V T 0 0 1 2 3 4 5 VDS (V) VDS repos gm rds G vgs D S gm vgs Shéma équivalent autour de Prepos K rds ( ID ) IVGS VSD cte Cox W n 2 L V ( DS )VSD cte ID 4 2 K I D repos (1 1 VDS repos I D repos VDS repos ) TRANSISTORS MOS CANAL N ET P APPAUVRISSEMENT ET ENRICHISSEMENT D1 G1 S1 N++ D2 G2 P N++ P N++ CANAL N CANAL P P substrat ou Bulk Caractéristique de transfert canal N 5 Caractéristique de transfert canal P 5 ID (mA) enrichissement 4 3 2 2 1 1 VGS (v) 0 0 1 0 1 2 3 4 5 6 7 ID (mA) enrichissement 4 3 2 S2 B 8 9 10 VGS (v) 10 9 8 VGS > VT VDS positif 5 4 3 2 1 0 ID VDS négatif VGS < VT CANAL P CANAL N Zone de saturation : VDS > V DSAT : ID = K (VGS − VT )2 (1 + K= vgs n ( oup) K= D S gm vgs rds = Shéma équivalent autour de Prepos 5 VDS ) Cox W 2 L gm = 2 K ID rds G 6 VT W L ID VT W L 7 n repos Cox W 2 L 1+ VDS repos ID repos (1 + VDS repos ) 1 2 TRANSISTOR MOS CANAL N NORMALEMENT BLOQUE (ENRICHISSEMENT) Expression de la tension drain source de saturation ID (mA) VGS (V) 1 4 zone ohmique et de coude zone de plateau 0.75 3.5 0.5 3 0.25 2.5 2 0 0 1 2 3 4 5 VDS (V) VDSsat Source VGS Grille VDS (sat) SiO2 Vox D Canal induit Drain N++ Pour une tension VGS donnée, lorsque la tension entre drain et source atteint VDS de saturation, le canal induit est localement pincé. Dans ces conditions, la tension locale Vox aux bornes de l’oxyde de silicium est égale à la tension de seuil VT du MOS. Vox = VT = VGS - VDS (sat) VDS (sat) = VGS -VT TRANSISTOR MOS CANAL N À ENRICHISSEMENT normalement bloqué VGS = 0 V Bulk Grille Source D Drain G W N++ N++ Substrat P Bulk B + + VGS > VT ID VDS S N++ Al L Si O2 Si O2 épaisseur eox 10 nm P TRANSISTOR MOS CANAL N À APPAUVRISSEMENT normalement conducteur pour VGS = 0 V Grille Source Drain Bulk D ID W B + G VDS N++ N++ VGS > VT Substrat P Bulk L Canal N implanté lors de la conception N++ Al Si O2 P S MONTAGES A TANSISTORS A EFFET DE CHAMP DE TYPE MOS Philippe ROUX © 2004 http://philipperoux.pagefr.com REALISATION D’UNE RÉSISTANCE DE VALEUR MOYENNE MOS CANAL N normalement bloqué ID (mA) 20 ID 18 VGS (V) 16 5 14 VDS VGS 4.5 12 142 Ω 10 VT = 1V 8 6 4 3.5 4 500 Ω 3 250 Ω 2.5 2 2 0 0 0.5 1 1.5 2 2.5 3 3.5 VDS (V) 4 4.5 5 5.5 6 AMPLIFICATEUR SOURCE COMMUNE MOS CANAL N NORMALEMENT CONDUCTEUR + VCC Transfert T1 ID (mA) RD 7.5 W1/L1 VT1 = - 2V RG ve + ID1 T1 5 vs VGS1 P0 ID1 2.5 RS RGG eg 0 - 2 VT 1 0 1 VGS (V) VGS1 AMPLIFICATEUR SOURCE COMMUNE CHARGE ACTIVE (canal P normalement bloqué) + VCC 10 ID (mA) VGS2 VT2 = -1V Vpol + Transfert T2 7.5 T2 5 T1 G1 RG + ve VGS1 RGG eg ID2 P0 ID2 2.5 vs S1 VGS (V) 0 4 3 2 RS VGS2 = Vpol -VCC vgs2 = 0 G2 S2 rds2 gm2 vgs2 D1 D2 gm1 vgs1 G1 vgs1 RG + eg - ve RGG S1 RS vs 1 0 AMPLIFICATEUR DIFFERENTIEL : MONTAGE CONVENTIONNEL + VCC = +15 V RD RD vs1 vs2 T1 ve1 T2 ve 2 I0 ve2 Ri - VEE = -15 V ve G1 vgs1 vgs2 S gm vgs2 gm vgs1 Ri ve1 vs1 G2 RD ve2 RD Ad = vs1 − v s2 = − gm RD v e1 − ve 2 Ad = vs1 + v s2 −gm RD = v e1 + ve 2 1 + 2 gm Ri R.R.M.C. ≅ RD 2Ri vs2 MONTAGE RECOPIEUR DE COURANT + VDD = +15 V VGS MOS canal P normalement bloqué VT = − 1 V -2 V K = 1mA / V −2 M3 I D0 = 1 mA VGS0 = − 2V gm = 2 mS M4 M5 R5 vgs rds = 1MΩ ID3 1 mA 1 mA D3 R3 ID4 G 1 mA IRef D4 R4 10 kΩ 13 kΩ R5 10 kΩ D4 D3 D5 r3 r4 Résistance de sortie vue par R3 ou R4 G vgs nul AMPLIFICATEUR DIFFERENTIEL A CHARGE ACTIVE + VDD = +15 V ve G1 M3 1 mA 1 mA M5 vs1 G1 vgs1 vgs1 M4 vs2 M1 M2 ve 1 mA 13 kΩ gm vgs1 gm vgs2 Ri IRef R5 vs1 rds rds vs2 G2 ve1 ve2 I0 Ri 2 mA -VSS = -15 V r Ad = − gm ds = − 1000 2 G2 INVERSEUR LOGIQUE CMOS + VDD = +5 V T1 : canal P VT1 = -1 V i 5V ve 0 VT2 =+1 V Ce vs T2 : canal N T2 bloqué T2 passant T2 bloqué T1 bloqué T1 passant 5V ve 0 Courant i 0 5V vs T1 passant 0 COMMUTATEUR (PORTE ANALOGIQUE ) 10 4 RDS ( Ω) MOS canal N : VT 1 = 1V RDS S D 1000 VGS ve (t) < 4 V 5V G R U vs (t) 0V 100 M (0 V) R DS = Amplitude de Ve(t) VDS 1 = ID K 2(VGS − VT ) − VDS 10 0 1 5V 0V 2 M1(N) seuil : 1 V M2(P) seuil : -1 V G2 M2 D1 S2 S1 D2 M1 G1 5V 1 V < ve (t) < 4 V R U vs (t) 0V M (0 V) 10 4 Ω R DS1 1000 R DS2 100 R DS2 // RDS1 Amplitude de Ve(t) 10 1 1.5 2 2.5 3 3.5 4 4.5 3 4
