Banc de tests

LEGTPI Louis Couffignal - STRASBOURG
Epreuve professionnelle de synthèse du BTS Electrotechnique 2005
Thème N° A2
Banc de tests
Nombre d’étudiants : 3
Type de thème : 4
Client: Société BASLER ELECTRIC
PAE Les Pins – 67319 Wasselonne Cedex
Cahier des charges établi par :
Demandeur : M. Christophe DEL POPOLO Basler Electric
Enseignants : M. Claude LOUIS LLC
M. Bernard SCHOERING LLC
Responsables du projet : Claude LOUIS – Lycée Louis COUFFIGNAL
Etudiants : Cédric DHAYER, Joël GRAUFEL, Frédéric JACOB
1- Description sommaire du travail demandé
1.1- Besoin du client:
- La société "Basler Electric" réalise des platines, des systèmes et des armoires de régulation
pour alternateurs. Un banc de tests permet de contrôler ces régulateurs et sert également à la
formation des clients désireux de mettre eux même leur armoire de régulation en service.
- La société Basler désire "mettre à jour" ce banc de tests en supprimant le matériel obsolète, en
intégrant les nouveaux produits BASLER et en redimensionnant certains composants (câble,
disjoncteurs, pont de puissance, …).
1.2- Travail demandé à l’équipe d’étudiants:
- Mise à jour des schémas avec les anciennes modifications et les nouvelles modifications,
intervenant tout au long du thème.
- Décâbler les éléments obsolètes et inutilisés :
- Câbler les nouveaux produits de régulation.
- Redimensionner certains composants de puissance (avec budget alloué) :
- Câble d'alimentation de la partie puissance.
- Disjoncteurs du groupe (moteur + alternateur).
- Platine électronique de régulation (partie puissance).

LEGTPI Louis Couffignal - STRASBOURG
Epreuve professionnelle de synthèse du BTS Electrotechnique 2005
- Supprimer la commande manuelle par BP et commutateurs (inutilisée).
- Revoir le programme de l'automate programmable et du pupitre opérateur (si nécessaire).
Nota importante :
- Le banc doit rester opérationnel à 100 % durant les différentes phases de substitution et
d'étude. Le bon fonctionnement du nouveau banc est vital pour l'entreprise.
2- PRESENTATION GENERALE DU PROBLEME
2.1- Origine de la demande, contexte du projet, objectifs:
- La société Basler Electric souhaite rénover et mettre à jour son banc de tests de système de
régulation pour alternateurs.
2.2- Etudes déjà effectuées:
- Un banc d'injection platine plus complet, pour l'équipe de la zone tests (plus simple) a été
réalisé en 2003/2004 par une équipe de TS2ET Electrotechnique du lycée Louis Couffignal.
2.3- Suites prévues:
- Une collaboration, pour les années à venir, est envisageable et ce sur des équipements
différents (stages TS1 et/ou thèmes TS2).
2.4- Autres personnes concernées par le déroulement et les résultats:
- M. THIEBAUT Arnaud ainsi que toute l'entreprise BASLER ELECTRIC INTERNATIONAL.
2.5- Caractère confidentiel:
- Il est explicitement demandé de ne divulguer aucun document interne à la société sans son
accord.
3- DESCRIPTION TECHNIQUE DU PROJET
3.1- Description du système:
- Les différentes fonctionnalités du banc de tests (armoire de puissance + 6 armoires) peuvent
être schématisées de la façon suivante :

LEGTPI Louis Couffignal - STRASBOURG
Epreuve professionnelle de synthèse du BTS Electrotechnique 2005

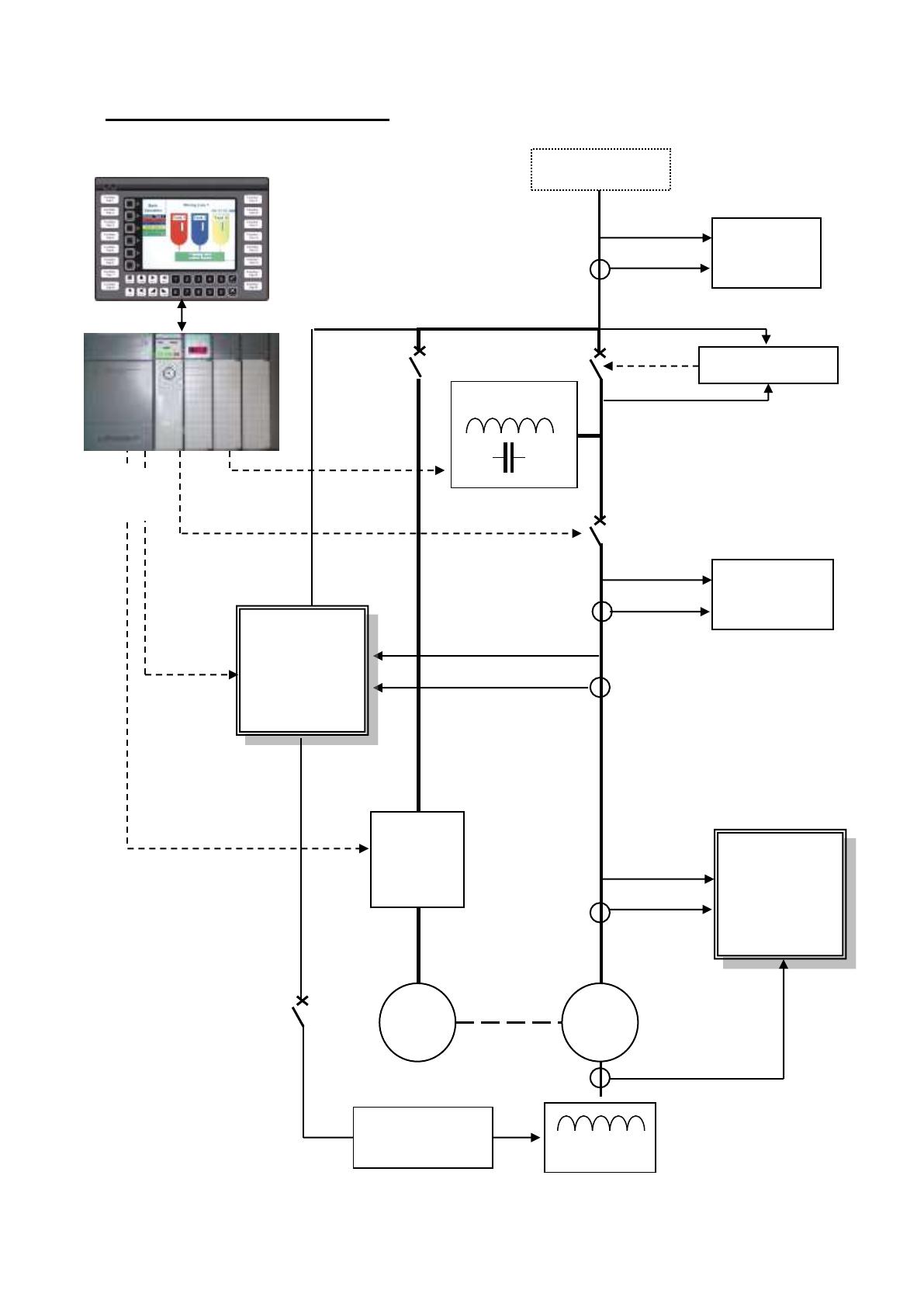

- Synoptique du "banc de tests" :
Sélection
"Régulateur
BASLER"
Variateur
de
vitesse
Banc de charge
Réseau
MAT
3 
GS
3 
Y
Inducteur
Réglage excitation
Courant / Tension
Contrôleur
Relais
"BASLER"
Excitation
DJA
DJM
DJU
Mesures
"Alternateur"
Mesures
"Réseau"
Synchronisateur
Pupitre
opérateur
Siemens
Automate
Siemens

LEGTPI Louis Couffignal - STRASBOURG
Epreuve professionnelle de synthèse du BTS Electrotechnique 2005
3.2- Description détaillée de la prestation attendue:
- Voir § 1.1 et 1.2.
3.3- Répartition des tâches entre les différents intervenants:
- Tâches communes :
- Analyser l'équipement existant et son fonctionnement.
- Rédiger le cahier des charges "client" des mises à jour à apporter.
- Déterminer et établir la liste du matériel de substitution (partie puissance).
- Déterminer le nouvel appareillage à implanter.
- Rédiger les différents schémas électriques (modification ou nouveaux schémas).
- Réaliser les différentes phases de remplacement d'appareillage.
- Répartition nominative des autres tâches entre étudiants :
Cédric
DHAYER
Joël
GRAUFEL
Frédéric
JACOB
Redimentionnement du câble d'alimentation
X

LEGTPI Louis Couffignal - STRASBOURG
Epreuve professionnelle de synthèse du BTS Electrotechnique 2005
4- DIRECTIVES PARTICULIERES
4.1- Documents à consulter et informations à recueillir:
- Dossier technique du banc de tests actuel (70 folios A3).
- Documentation technique des nouveaux régulateurs à implanter.
4.2- Respect d'un standard ou d'un règlement:
- Utiliser le matériel défini par la société Basler Electric.
4.3- Interdiction ou imposition du principe d'une solution:
4.4- Documentation utilisateur, S.A.V.:
- Dossier technique (conception, exploitation, maintenance) selon EN 60-204.
4.5- Sécurité:
- Respect des procédures électriques et habilitation B2 des étudiants.
- Une formation sera effectuée au sein de l'entreprise.
4.6- Manutention, transport, installation du matériel:
- Câblage et tests des modifications réalisées en sein de l'entreprise Basler Electric.
4.7- Délai d'étude et réalisation :
- Les différentes substitutions s'effectueront de façon échelonnée pour permettre de maintenir en
activité le banc de tests.
- La mise à jour définitive devra être terminée "fin juin 2005".
