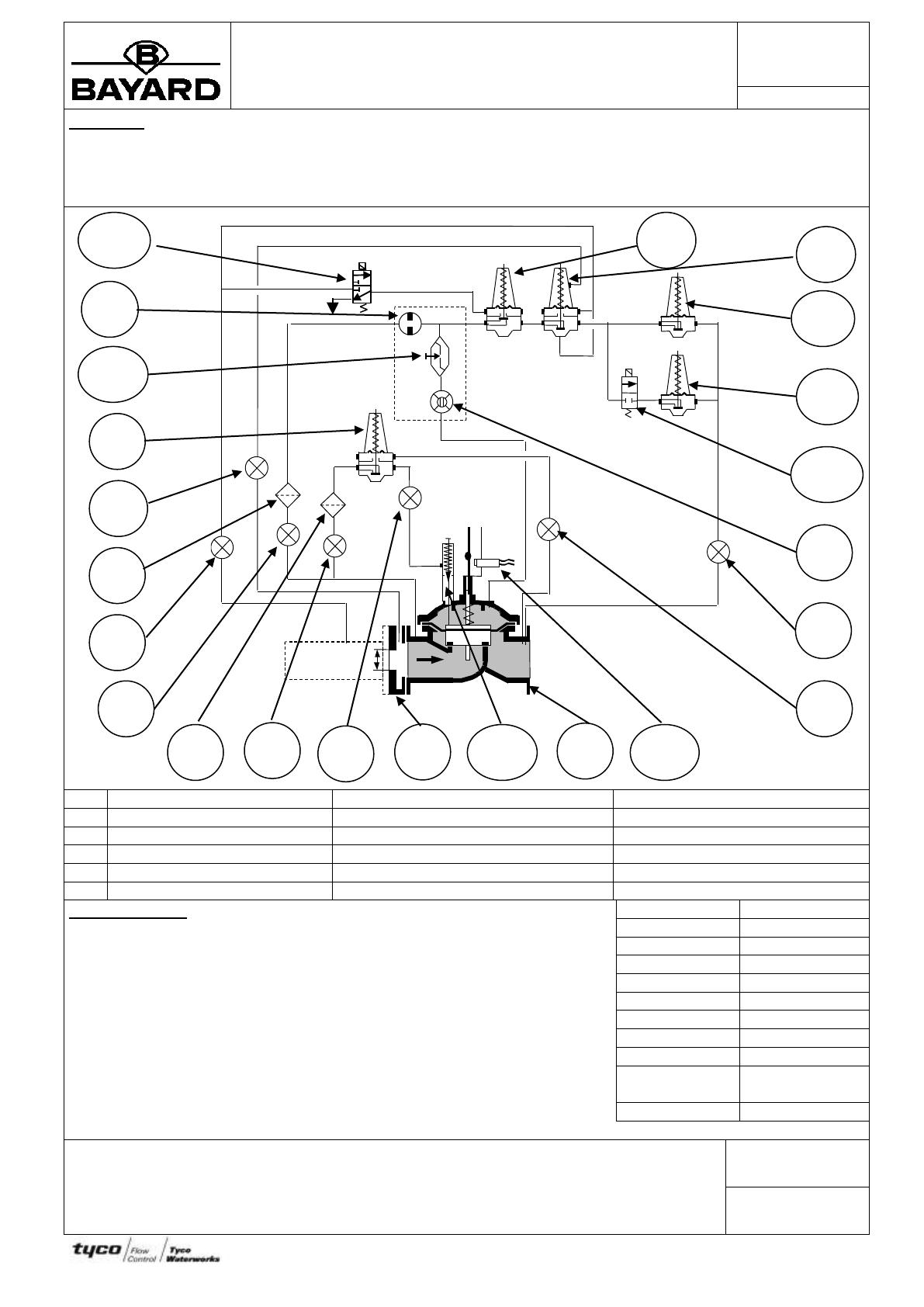

HYDROSTAB AMONT LIMITEUR DE DEBIT AVEC DIAPHRAGME A
L’AMONT , STAB AVAL BI-ETAGE A SELECTION ELECTRIQUE
N.F.H.T. ET FONCTION REMPLISSAGE CONTROLE
FICHE
TECHNIQUE
H 99036.2
Page : 1/5
Fonctions :
a) Mainteneur de la pression amont.
b) Limiteur de débit.
c) Régulation et stabilisation de la pression aval bi-étagée avec sélection électrique de pression souhaitée.
d) Remplissage contrôlé.
EV.2
52
58
N.F.
3
51a
RF
O
10.3
51b
N.F.
54
EV.1
1b
9
2a
7
1a
D.I
.
8b
1c
2b
1d
8a
91
10.6
91
BL
: Bloc de liaison
7
: Robinet d’isolement aval
EV.1
: Electrovanne 2 voies N.F.H.T.
8
: Robinet d’isolement
EV.2
: Electrovanne 3 voies N.F.H.T.
9
: Robinet d’isolement chambre
1
: Robinet d’isolement amont
10.3 : Ralentisseur fermeture ouverture
2
: Filtre
10.6 : Diaphragme variable
3
: Diaphragme
14.2 : Détecteur de proximité
Caractéristiques :
- DN 50/40 à 600
- Série PN 16
- Brides standard ISO PN 10 (ISO PN 16 ou ISO PN 25 sur demande)
- Réglage Pression amont et aval : 1 à 20 bars standard
0,2 à 2 bars sur demande
- Réglage du débit pour V m/s compris entre 1 et 2,5 m/s ou 2 à 4 m/s : autre valeur
sur demande.
- Tension standard d’alimentation des électrovannes : 24 volts alternatif (autre valeur
sur demande)
- Renseignement complémentaire : Voir notice C91014 Hydrobloc - Généralités
14.2
14.3 : Potentiomètre
51 : Pilote aval
52 : Pilote amont
54 : Pilote aval à chambre
58 : Pilote limiteur de débit
91 : Bride porte diaphragme
N° DE CDE
DN
APPAREIL(S)
Vanne de base
Pilote (51a)
Pilote (51b)
Pilote (52)
Pilote (54)
Pilote (58)
VISE PAR
P. NICOLAS
DATE
BAYARD
Tél. + 33.(0)4.37.44.24.24
Zone Industrielle – 4 avenue Lionel Terray
Fax + 33.(0)4.37.44.24.25
BP 47 - 69881 Meyzieu cedex - France
Web http://www.bayard.fr
E-mail : [email protected]
N°
Edition : 10/99
Diffusion N° 5357
HYDROSTAB AMONT LIMITEUR DE DEBIT AVEC DIAPHRAGME A
L’AMONT , STAB AVAL BI-ETAGE A SELECTION ELECTRIQUE
N.F.H.T. ET FONCTION REMPLISSAGE CONTROLE
FICHE
TECHNIQUE
H 99036)
Page : 2/5

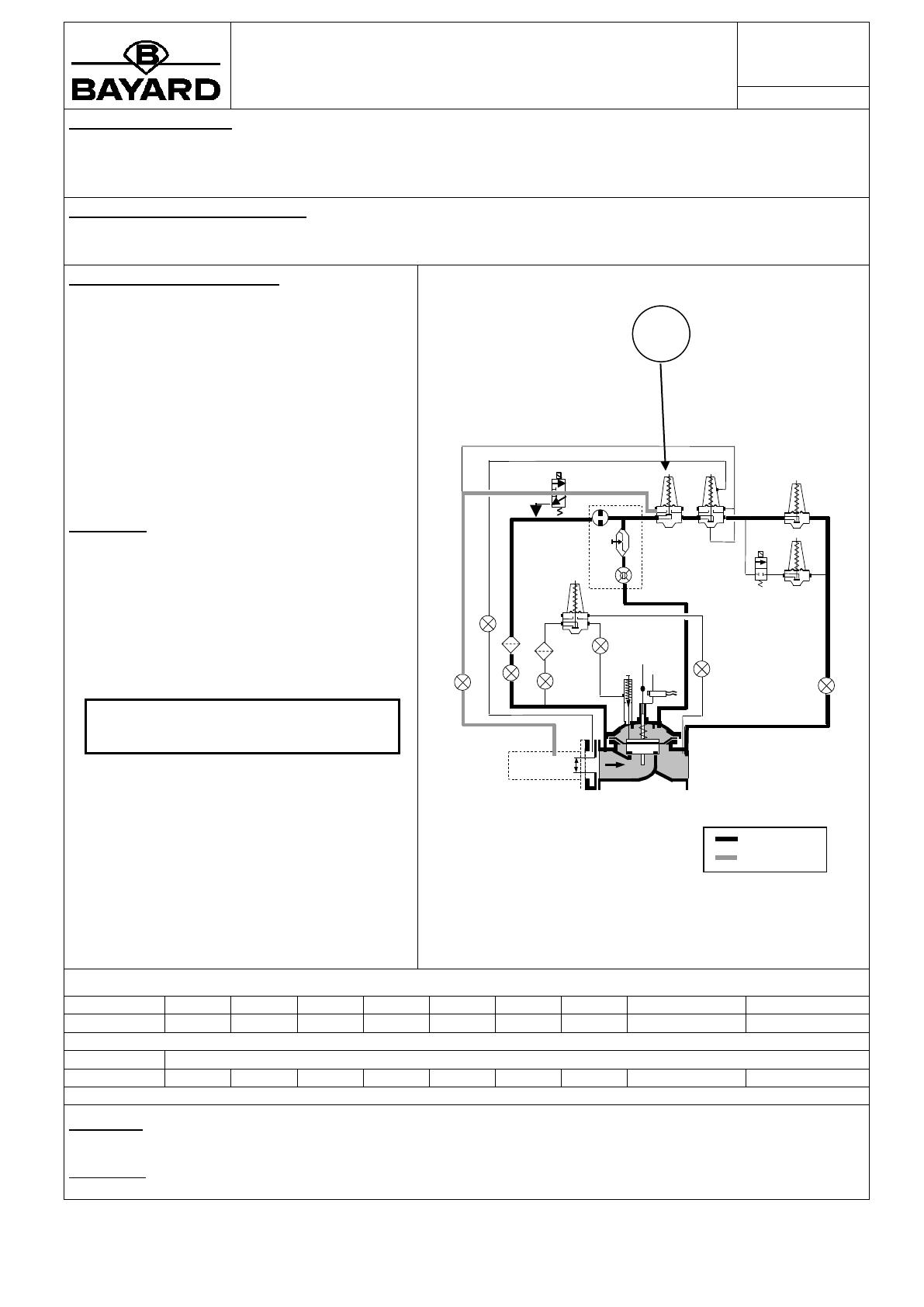

Fonction et description :
a) Fonction régulation et stabilisation de la pression aval.
Conditions d’emploi de la fonction :
- Pression aval à réguler < pression amont + P hydrobloc.
Conditions de fonctionnement :
- Le pilote (52) est un pilote amont normalement
fermé.
Il comprend une membrane soumise d’une part à
l’action d’un ressort, d’autre part à la pression en
amont de la vanne de base.
Si la pression amont diminue, le pilote tend à se
fermer et à faire fermer la vanne de base.
Au contraire si la pression amont augmente, le pilote
tend à s’ouvrir et à faire ouvrir la vanne de base.
Cet appareil maintient une pression amont minimum..
52
N.F.
REGLAGE :
RF
O
Tourner la vis de tarage du pilote dans le sens des
aiguilles d’une montre pour augmenter la valeur de
maintien de la pression amont.
N.F.
PILOTE AMONT
LIVRE DETARE
D.I
.
: Débit
: Pression
PROCEDURE DE VERIFICATION DE LA FONCTION
Actionneur
P52
P58
EV.1
P51a
Etat initial
Maxi
Maxi
HT(F)
Mini
Paramètres hydrauliques :
P.Amont :
Action
Tarage et réglage du pilote aval (51)
Etat final
Réglé
Maxi
HT(F)
Mini
Paramètres hydrauliques :
P.Amont :
P51b
Mini
P.Aval :
P54
Mini
Mini
P.Aval :
Mini
Vanne de base
Ouverte
Débit :
Maintien amont
Débit :
Contrôles :
- Vérification de la fermeture de la vanne de base lorsque la pression amont devient > à la valeur de réglage du pilote amont
(52)
Remarque :
FICHE
TECHNIQUE
HYDROSTAB AMONT LIMITEUR DE DEBIT AVEC DIAPHRAGME A
L’AMONT , STAB AVAL BI-ETAGE A SELECTION ELECTRIQUE
N.F.H.T. ET FONCTION REMPLISSAGE CONTROLE
H 99036
Page : 3/5

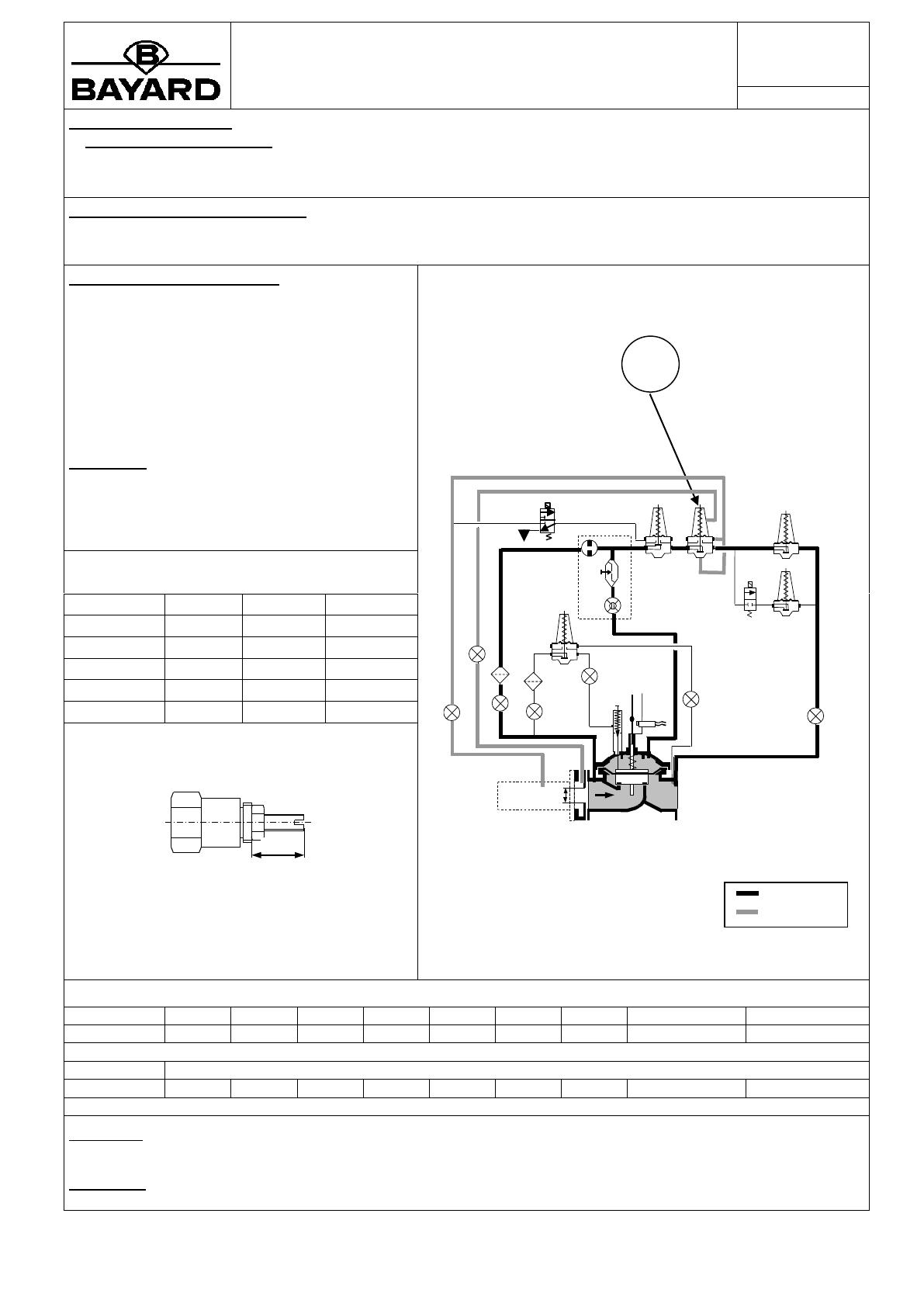

Fonction et description :
b) Fonction limitation de débit: Limite et stabilise un débit quelles que soient les variations de pression amont et aval.
Conditions d’emploi de la fonction :
- Débit capable de la canalisation > au réglage de la limitation de débit.
Conditions de fonctionnement :
- Cette fonction limite le débit à une valeur donnée
quelles que soient les variations de pression amont et
aval.)
Le pilote différentiel (58) réagit en fonction des
différences de pression aux bornes du diaphragme
(91).
La fermeture du pilote tend à fermer la vanne de base,
donc limite le débit.
REGLAGE :
58
Pour augmenter la valeur de débit, tourner la vis de
tarage dans le sens des aiguilles d’une montre.
N.F.
P. AMONT Bar :
P. AMONT Bar :
D.I. mm :
DN
RF
O
Déport L :
V : m/s
Qnl : l/s
Cote X
N.F.
Pilote réglé à :
D.I
.
X
: Débit
: Pression
PROCEDURE DE VERIFICATION DE LA FONCTION
Actionneur
P52
P58
EV.1
51a
Etat initial
Réglé
Maxi
HT(F)
Mini
Paramètres hydrauliques :
P.Amont :
Action
Détarage et réglage du pilote limiteur (58)
Etat final
Réglé
Réglé
HT(F)
Mini
Paramètres hydrauliques :
P.Amont :
51b
Mini
P.Aval :
54
Mini
Mini
P.Aval :
Mini
Vanne de base
Ouverte
Débit :
Limitation de débit
Débit :
Contrôles :
- Vérification de la mise en régulation de la vanne de base au débit maximum souhaitée.
Remarque :
FICHE
TECHNIQUE
HYDROSTAB AMONT LIMITEUR DE DEBIT AVEC DIAPHRAGME A
L’AMONT , STAB AVAL BI-ETAGE A SELECTION ELECTRIQUE
N.F.H.T. ET FONCTION REMPLISSAGE CONTROLE
H 99036
Page : 4/5

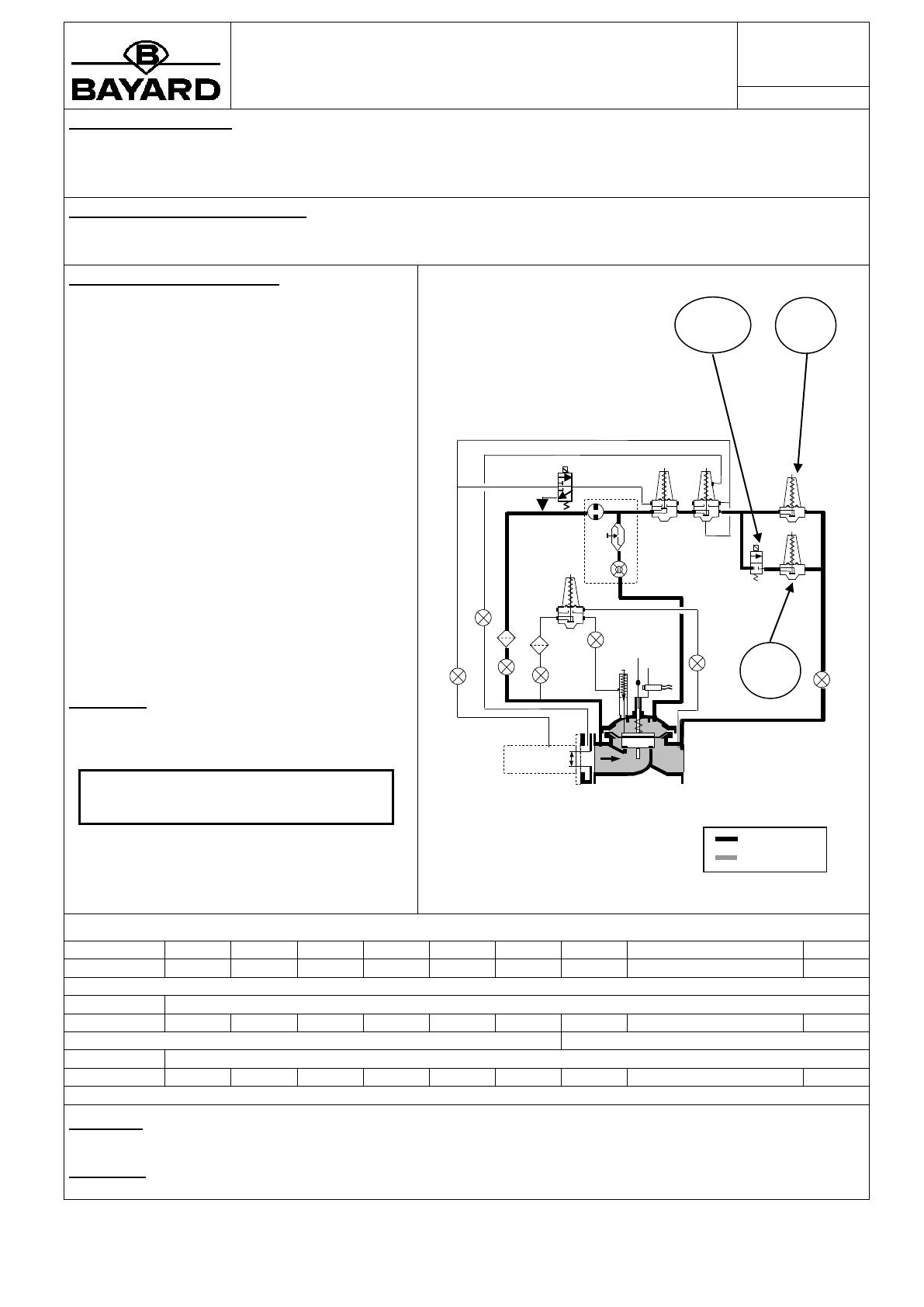

Fonction et description :
c) Régulation et stabilisation de la pression aval bi-étagée avec sélection électrique de pression souhaitée.
Conditions d’emploi de la fonction :
-
Conditions de fonctionnement :
Les pilotes (51a et 51b) sont des pilotes aval
normalement ouverts.
Dans ceux-ci une membrane est soumise d’une part à
l’action d’un ressort, d’autre part à la pression aval de
la vanne de base. Une augmentation de pression par
rapport au tarage du ressort tend à fermer ces pilotes,
alors qu’une baisse de pression tend à les faire ouvrir.
Les manœuvres de ces pilotes produisent des
variations de pression dans la chambre de contrôle de
la vanne de base qui se ferme et respectivement
s’ouvre, de ce fait règle une pression aval constante.
D’autre part, si ces pilotes mesurent une pression
supérieure à leurs consignes, ceux-ci tendront à
fermer la vanne de base.
La sélection des pilotes (donc de la pression aval
souhaitée) se fait par une électrovanne 2 voies (EV.1)
Lorsque cette dernière est fermée hors tension, le
pilote (51a) qui a le réglage de pression aval le plus
bas est en fonctionnement. Alors que si l’électrovanne
est ouverte sous tension, le pilote (51b) qui a le
réglage de la pression aval la plus forte fonctionnera.
EV.1
51a
N.F.
RF
O
N.F.
51b
REGLAGE :
Tourner la vis de tarage du pilote dans le sens inverse
des aiguilles d’une montre pour diminuer la valeur de
consigne de pression aval.
D.I
.
PILOTE AVAL
LIVRE DETARE
: Débit
: Pression
PROCEDURE DE VERIFICATION DE LA FONCTION
Actionneur
P52
P58
EV.1
P51a
P51b
P54
Etat initial
Réglé
Réglé
HT(F)
Mini
Mini
Mini
Paramètres hydrauliques :
P.Amont :
P.Aval :
Débit :
Action
Mise hors tension de l’électrovanne EV.1 et réglage du pilote aval 51a
Etat final
Réglé
Réglé
HT(F)
Réglé
Mini
Mini
Paramètres hydrauliques :
P.Amont :
P.Aval :
Débit :
Action
Mise sous tension de l’électrovanne EV.1 et réglage du pilote aval 51b
Etat final
Réglé
Réglé
ST(O)
Réglé
Réglé
Mini
Paramètres hydrauliques :
P.Amont :
P.Aval :
Débit :
Vanne de base
Ouverte
Régulation aval avec P51a
Régulation aval avec P51b
Contrôles :
- Vérification de la fermeture de la vanne de base lorsque la pression aval est supérieure à la consigne du pilote sélectionné.
Remarque :
FICHE
TECHNIQUE
HYDROSTAB AMONT LIMITEUR DE DEBIT AVEC DIAPHRAGME A
L’AMONT , STAB AVAL BI-ETAGE A SELECTION ELECTRIQUE
N.F.H.T. ET FONCTION REMPLISSAGE CONTROLE
H 99036
Page : 5/5

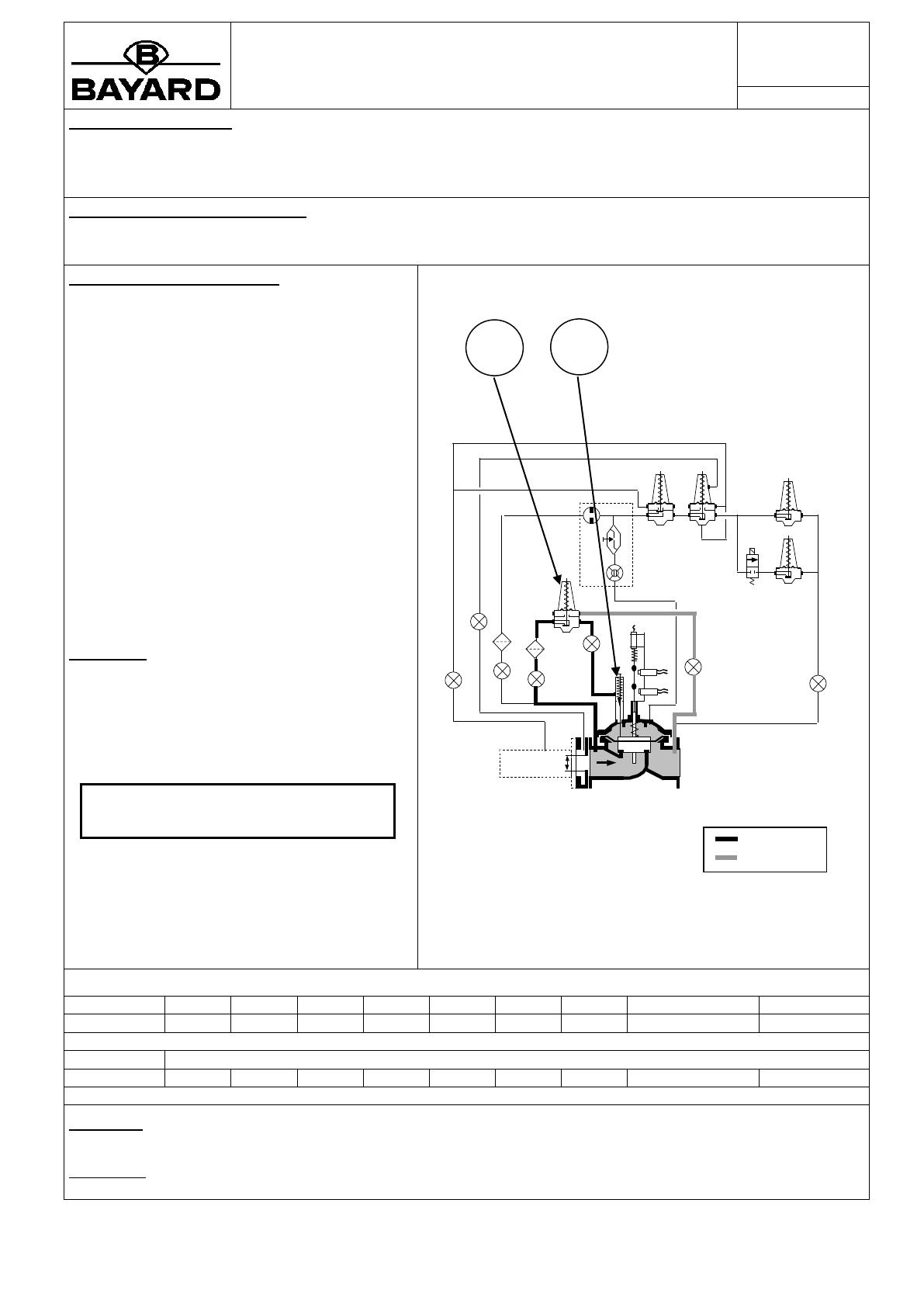

Fonction et description :
d) Fonction remplissage contrôlé.
Conditions d’emploi de la fonction :
-
Conditions de fonctionnement :
- Cette fonction est utilisée pour contrôler la vitesse
de remplissage d’un réseau à l’aval de l’appareil.
Le pilote (54) est un pilote aval à chambre
normalement ouvert.
Dans celui-ci une membrane est soumise d’une part à
l’action d’un ressort, d’autre part à la pression aval de
la vanne de base.
Tant que la pression à l’aval de la vanne de base
n’est pas arrivée à la valeur de réglage du pilote,
celui-ci reste ouvert et limite l’ouverture de la vanne
de base, en alimentant la chambre de contrôle de
cette dernière par l’intermédiaire d’un diaphragme
variable (10.6).
Ce diaphragme n’est la que pour accélérer la
limitation d’ouverture si la vanne de base est grande
ouverte et ensuite fermer proportionnellement
l’alimentation de le chambre de contrôle par rapport à
la position de l’équipage mobile.
54
RFO
54
N.F.
REGLAGE :
D.I.
Tourner la vis de tarage du pilote dans le sens inverse
des aiguilles d’une montre pour diminuer la valeur de
consigne de pression aval.
PILOTE AVAL
LIVRE DETARE
: Débit
: Pression
PROCEDURE DE VERIFICATION DE LA FONCTION
Actionneur
P51
P58
EV.1
P51a
Etat initial
Réglé
Réglé
HT(F)
Réglé
Paramètres hydrauliques :
P.Amont :
Action
Tarage et réglage du pilote aval (54)
Etat final
Réglé
Réglé
HT(F)
Réglé
Paramètres hydrauliques :
P.Amont :
P51b
Réglé
P.Aval :
P54
Mini
Réglé
P.Aval :
Réglé
Vanne de base
Ouverte
Débit :
Fonction remplissage
Débit :
Contrôles :
- Vérification de la limitation d’ouverture de la vanne de base quand la pression aval devient inférieure au réglage du pilote(54)
Remarque :
