unité de controle multi fonction

Guide d’exploitation
User’s manual
Bedienungsanleitung
Guía de explotación
Guida all’impiego
05-2003
TeSys® model U
Telemecanique

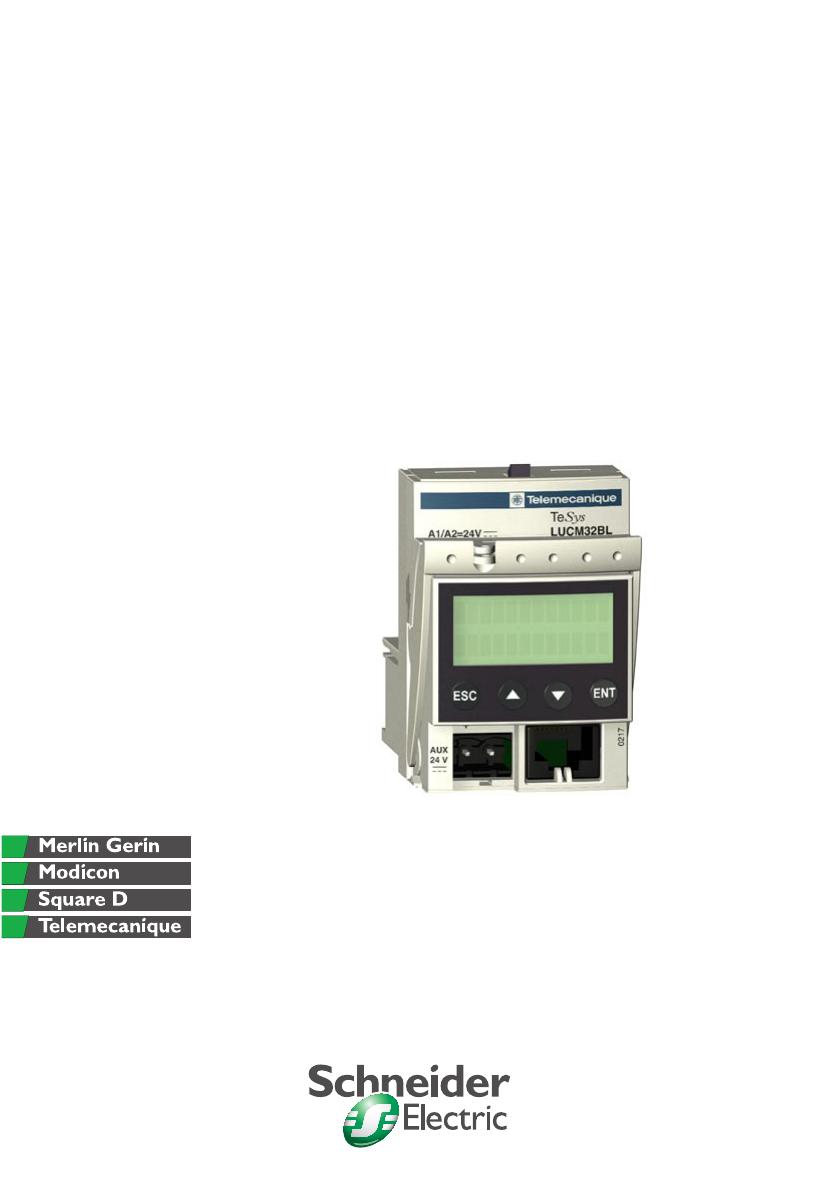

LUCM••BL
Unité de contrôle multifonction,
Multifunction Control Unit,
Steuereinheiten Multifunktion,
Unidad de control multifunción
Unità di controllo multifunzion
FRANÇAIS
Unité de contrôle multifonction
AVERTISSEMENT
UTILISATION DANGEREUSE
Cet équipement doit être installé, configuré et utilisé uniquement par un personnel qualifié,
Les utilisateurs doivent suivre toutes les consignes, les normes et réglements en vigueur,
Ne pas dégrader ou modifier cet équipement,
Tout non respect de ces instructions peut mettre en péril la sécurité des biens et des
personnes.
2
05-2003
Unité de contrôle multifonction
Table des matières
Page
1-1
Introduction ..............................................................................................................7
1-1-1
Fonctions de protection ......................................................................................7
1-1-2
Fonctions d’alarme ..............................................................................................7
1-1-3
Fonctions diagnostics.........................................................................................7
1-1-4
Configuration et Surveillance .............................................................................7
1-2
Présentation .............................................................................................................8
1-2-1
Unité de contrôle multifonction..........................................................................8
1-2-2
Clavier / Principe de navigation .........................................................................8
1-3
Installation et températures de service ...............................................................10
1-3-1
Installation ..........................................................................................................10
1-3-2
Températures de service ..................................................................................10
1-3-3
Raccordement du contrôle ...............................................................................11
1-3-4
Mise en route rapide ..........................................................................................11
1-3-5
Réglages par défaut et valeurs en option .......................................................12
1-3-6
1-3-6-1
1-3-6-2
1-3-6-3
1-3-6-4
Caractéristiques techniques.............................................................................15
Environnement ...............................................................................................15
Circuit de puissance ......................................................................................16
Circuit d’alimentation auxiliaire ......................................................................16
Port de communication série RS 485 utilisant un connecteur RJ-45 .............17
Chapitre 2 -Fonctionnement ..................................................................................................18
2-1
Structure du menu .................................................................................................18
2-2
Configuration et réglages .....................................................................................19
2-2-1
Mode "A l'arrêt" (1ère mise sous tension) ...........................................................19
2-2-2
Mode "A l'arrêt" (mises sous tension suivantes) ..................................................20
2-2-3
Mode "En marche" (réglages) ............................................................................21
2-3
2-3-1
Surveillance du moteur .........................................................................................22
Mode "En marche" (surveillance) .......................................................................22
2-3-2
Mode "Alarme" (diagnostic) ................................................................................22
2-3-3
Mode "Défaut" (diagnostic) .................................................................................23
2-3-4
Alarmes et défauts (diagnostic) .........................................................................24
05-2003
Table des matières
3
FRANÇAIS
Chapitre 1 - Généralités .............................................................................................................7
Unité de contrôle multifonction
Table des matières
Page
FRANÇAIS
2-4
Langue (Langue des dialogues) .......................................................................... 25
2-4-2
Charge (Type de charge) .....................................................................................26
2-4-3
Base (Type de Base de puissance) ...................................................................... 26
2-4-4
Motovent (Moteur motoventilé) ............................................................................ 26
2-4-5
Fin (Fin du mode configuration) ............................................................................ 26
2-5
Menu principal .......................................................................................................27
2-5-1
1_Profil ...............................................................................................................28
2-5-2
2-5-2-1
2-5-2-2
2-5-2-3
2-5-2-4
2-5-2-5
2-5-2-6
2-5-2-7
2-5-2-8
2_Afficher ...........................................................................................................29
21_I moyen (Courant moyen moteur) ............................................................... 29
22_Etat Ther (Capacité thermique) .................................................................. 30
23_I L1 (Courant L1) .......................................................................................30
24_I L2 (Courant L2) .......................................................................................30
25_I L3 (Courant L3) .......................................................................................30
26_I terre (Courant de défaut à la terre) ........................................................... 30
27_Défaut (Dernier défaut) .............................................................................. 30
28_Déséqlbre (Déséquilibre de phase) ........................................................... 31
2-5-3
2-5-3-1
2-5-3-2
2-5-3-3
2-5-3-4
3_Régler .............................................................................................................32
31_Ir moteur (Valeur de Ir) .............................................................................. 33
32_Test (Test de déclenchement sur surcharge thermique) ............................. 33
33_Pause (Pause moteur) ............................................................................... 33
34_Langue (Langue des dialogues) ................................................................ 33
2-5-4
2-5-4-1
2-5-4-2
2-5-4-3
4_Paramétrer .....................................................................................................34
41_Classe (Classe de déclenchement) ........................................................... 36
42_Moderéarm (Mode de réarmement) ........................................................... 37
43_Niv réarm (Niveau de réarmement sur défaut thermique) ........................... 38
Temps réarm..........................................................................................39
Seuil réarm .............................................................................................39
44_Surintens (Déclenchement à cause d’une surintensité) .............................. 39
45_Surcharge (Alarme de surcharge thermique) ............................................. 39
Alarme....................................................................................................40
Seuil alarm .............................................................................................40
46_Déf.Terre (Protection contre les défauts à la terre) ..................................... 40
Déclenche..............................................................................................41
Temps déclen ........................................................................................41
Seuil déclen ...........................................................................................41
Alarme....................................................................................................41
Seuil Alarm .............................................................................................41
2-5-4-4
2-5-4-5
2-5-4-6
4
Configurer (Menu) ..................................................................................................25
2-4-1
Table des matières
05-2003
Unité de contrôle multifonction
Table des matières
2-5-4-7
2-5-4-8
2-5-4-9
2-5-4-10
47_Déséqlbre (Protection contre les déséquilibres de phases
ou les pertes de phase) ....................................................................................42
Déclenche ..............................................................................................42
Tps lorsdém............................................................................................43
Tps aprèsdém ........................................................................................43
Seuil déclen............................................................................................43
Alarme ....................................................................................................43
Seuil Alarm .............................................................................................43
48_Blocage (Protection contre les blocages mécaniques) ...............................44
Déclenche ..............................................................................................44
Temps déclen.........................................................................................45
Seuil déclen............................................................................................45
Alarme ....................................................................................................45
Seuil Alarm .............................................................................................45
49_SousCharg (Protection contre les sous-charges et les marches à vide) ......45
Déclenche ..............................................................................................46
Temps déclen.........................................................................................46
Seuil déclen............................................................................................46
Alarme ....................................................................................................46
Seuil Alarm .............................................................................................47
410_Dém.long (Protection contre les démarrages longs) .................................47
Déclenche ..............................................................................................47
Temps déclen.........................................................................................48
Seuil déclen............................................................................................48
Alarme ....................................................................................................48
Seuil Alarm .............................................................................................48
2-5-5
2-5-5-1
2-5-5-2
2-5-5-3
2-5-5-4
2-5-5-5
5_Echanger ........................................................................................................49
51_Adresse (Numéro de l’esclave Modbus®) ...............................................50
52_Baud (Vitesse de transmission Modbus®) .................................................50
53_Parité (Parité de la liaison RS 485) ..............................................................50
54_Droit accès (Autorisation d’écriture) ...........................................................50
55_Perte com (Réponse en cas de perte de communication) ...........................50
2-5-6
2-5-6-1
2-5-6-2
2-5-6-3
2-5-6-4
2-5-6-5
6_Module ............................................................................................................52
61_Profil (Profil du module fonction) .................................................................52
62_Identif (Numéro d’identification du module fonction) ...................................53
63_DecParam (Réglage des paramètres Déc. du module fonction) ..................53
64_HexParam (Réglage des paramètres Hex. du module fonction) ..................53
Paramètre 1-10 (Réglage des paramètres du module fonction) ........................54
2-5-7
2-5-7-1
2-5-7-2
2-5-7-3
7_Historique .......................................................................................................55
71_Défaut 1 (Historique du dernier défaut) ......................................................55
72_Défaut 2 (Historique de l’avant dernier défaut) ............................................56
73_Défaut 3 (Historique du troisième dernier défaut) ........................................56
05-2003
Table des matières
5
FRANÇAIS
Page
Unité de contrôle multifonction
Table des matières
FRANÇAIS
Page
2-5-7-4
2-5-7-5
2-5-7-6
74_Défaut 4 (Historique du quatrième dernier défaut) ...................................... 56
75_Défaut 5 (Historique du cinquième dernier défaut) ..................................... 56
76_Total (Historique de tous les événements classés par démarrage,
en marche et défauts) ......................................................................................57
2-5-8
2-5-8-1
2-5-8-2
2-5-8-3
2-5-8-4
8_Code accès ....................................................................................................58
81_Non verr (Désactiver le code d’accès) ....................................................... 59
82_Verrr (Activer le code d’accès) .................................................................. 60
83_Raz stat (Remise à zéro de l’historique) ..................................................... 60
84_Raz (Retour aux réglages par défaut) ......................................................... 60
Chapitre 3 -Cycle de démarrage .........................................................................................61
Annexe A - Courbes de déclenchement thermiques et de réarmement ........ 63
A-1
A-2
A-3
A-4
Temps avant déclenchement (moteur chaud) ................................................... 63
Temps avant déclenchement (moteur froid) ...................................................... 64
Temps avant réarmement (pour moteur autoventilé) .......................................... 65
Temps avant réarmement (pour moteur avec motoventilateur auxiliaire) ............ 65
Annexe B - Termes affichés .................................................................................................66
Annexe C - Format des registres ......................................................................................68
Annexe D - Codes des défauts et des alarmes .......................................................... 78
D-1
D-2
Codes des défauts ............................................................................................78
Codes des alarmes............................................................................................79
Annexe E - Powersuite .....................................................................................................80
6
Table des matières
05-2003
Unité de contrôle multifonction
Chapitre 1 - Généralités
Introduction
Les unités de contrôle multifonction LUCM••BL assurent la commande, la protection et la surveillance
®
des démarreurs TeSys modèle U suivants :
- Démarreurs-contrôleurs LU•B•• avec dispositif intégré de protection contre les court-circuits,
- Démarreurs LU•S•• sans dispositif intégré de protection contre les court-circuits.
Ils nécessitent une alimentation régulée de 24 Vcc.
NOTA : les unités de contrôle multifonction LUCM••BL doivent être utilisés uniquement avec des
moteurs à courant alternatif.
1-1-1
Fonctions de protection
•
•
•
•
•
•
•
1-1-2
Protection contre les surintensités,
Protection contre les surcharges thermiques avec choix de la classe de déclenchement de 5 à 30,
Protection contre les défauts à la terre,
Protection contre les déséquilibres de phase,
Protection contre les blocages mécaniques pendant ou après la phase de démarrage,
Protection contre les marches à vide,
Déclenchement du démarreur par un signal extérieur (en option).
Fonctions d’alarme
Les unités de contrôle multifonction ont une alarme associée à chaque fonction de protection.
Le seuil d’alarme est paramétrable et indépendant du seuil de déclenchement de la protection.
1-1-3
Fonctions diagnostics
Les unités de contrôle multifonction enregistrent et affichent :
- le nombre d’heures de fonctionnement du moteur,
- le nombre de démarrages,
- le nombre de déclenchements,
- la cause du déclenchement.
Pour les cinq derniers déclenchements, l’unité de contrôle multifonction enregistre l’état de la Base de
puissance au moment du déclenchement (valeur des courants, état thermique et type du
déclenchement).
1-1-4
Configuration et Surveillance
Les fonctions de protection, d’alarme et de diagnostic peuvent être configurées et surveillées :
- en local grâce à l’afficheur et au clavier intégrés,
- à distance par l’intermédiaire :
tm
- d’un PC équipé du logiciel PowerSuite (VW3A8104)
tm
- d’un PDA équipé du logiciel PowerSuite (VW3A8102),
- du port de communication RJ-45, Modbus® RS 485,
- du terminal de dialogue XBT NU 400 monté sur une porte d’armoire.
05-2003
Chapitre 1 - Généralités
7
FRANÇAIS
1-1
Unité de contrôle multifonction
1-2
Présentation
1-2-1
Unité de contrôle multifonction
•
6
1) Poignée de vérrouillage et d’extraction,
2) Afficheur LCD intégré (2 lignes/12 caractères),
3) Clavier à 4 touches,
4) Alimentation auxiliaire
24 Vcc,
5) Port de communication RJ-45, Modbus® RS 485,
6) Possibilité de vérrouiller la poignée de l’unité de
contrôle multifonction par plombage.
FRANÇAIS
1
2
3
4
5
L’afficheur et le clavier intégrés permettent :
- en mode Configuration et réglages (page 19), le paramétrage en local des fonctions de
protection et d’alarme,
- en Mode "En marche" (page 21), d’afficher la valeur d’un ou plusieurs paramètres présélectionnés.
NOTA : si aucune touche n’est activée pendant 5s, le défilement de l’affichage s’arrête.
- en Mode "A l'arrêt" (page 19) avec une alimentation 24 Vcc, l’affichage de l’état du départmoteur.
Le port de communication série RS 485, en face avant, peut être utilisé pour le raccordement :
tm
- d’un PC équipé du logiciel PowerSuite (VW3A8104),
tm
- d’un PDA équipé du logiciel PowerSuite (VW3A8104),
- du port de communication RJ-45, Modbus® RS 485,
- du terminal de dialogue XBT NU 400 monté sur une porte d’armoire.
1-2-2
Clavier / Principe de navigation
•
(ligne 1)
Me n u
(ligne 2)
So u s - Me n u
(ligne 1)
So u s - Me n u
(ligne 2)
F o n c t i o n
(ligne 1)
Fonc t i on
(ligne 2)
=Ré g l a g e
OU
P a r amè t r e
- L’unité de contrôle multifonction possède un afficheur de 2 lignes et un clavier de 4 touches
qui permettent à l’utilisateur de naviguer dans les fonctions, les sous-menus et les réglages.
8
Chapitre 1 - Généralités
05-2003
Unité de contrôle multifonction
•
• Remonter d’un niveau dans le menu.
NOTA : la touche ESC ne sauvegarde aucun réglage.
Il faut appuyer plusieurs fois sur cette touche pour revenir au menu
principal.
•
- dans un menu ==> les sous-menus,
- dans un sous-menu ==> les fonctions,
- dans une fonction ==> les réglages.
NOTA : certains sous-menus comportent uniquement des fonctions et leurs
réglages. D’autres par contre, comportent des fonctions avec
plusieurs paramètres et leurs réglages.
• Parcourir les réglages disponibles.
NOTA : Le signe "=" précède un réglage "usine" ou mémorisé par
l’utilisateur, le signe "?" précède les autres réglages disponibles.
• Augmenter ou diminuer la valeur de réglage affichée.
NOTA : pour augmenter ou diminuer rapidement une valeur de réglage, il
faut garder la touche correspondante enfoncée.
•
1) Descendre d’un niveau dans le menu,
2) Valider et mémoriser le réglage affiché.
NOTA : Une fois le réglage mémorisé :
- le signe "?" est remplacé par le signe "=",
- le réglage reste affiché pendant 2 secondes, puis il y a retour
automatique au niveau supérieur.
•
Menu
Fonction
(ligne 1)
(ligne 1)
Con f i gu r e r
(ligne 2)
Fonction
(ligne 1)
Langue
1
L a n g u e
2
Langue
(ligne 2)
(ligne 2)
= En g l i s h
? F r a n ç a i s
Fonction
Réglage par défaut
Réglage disponible
Menu
Fonction
Fonction
(ligne 1)
(ligne 2)
Ch a r g e
Fonction
2
(ligne 1)
Con f i gu r e r
05-2003
2
Ch a r g e
1
(ligne 2)
=Mo t e u r 3 p h
(=) Réglage par défaut
Chapitre 1 - Généralités
(ligne 1)
2
Ch a r g e
(ligne 2)
?Mo t e u r 1 p h
(?) Réglage disponible
9
FRANÇAIS
• Parcourir :
•
Unité de contrôle multifonction
1-3
Installation et températures de service
1-3-1
Installation
LU•B•
LU•B•
LU•S•
C
FRANÇAIS
C
A
B
B
e
ecaniqu
Telem
2
LU9C
ue
niq
ca
me
Tele
C
B
1
A
CLIC
LU•S•
1
LU•B•
LUC•
2
NOTA : une fois installée dans la Base de puissance, l’unité de contrôle multifonction vérrouille le
module fonction.
L’unité de contrôle multifonction doit donc être déposée avant d’installer ou désinsintaller le
module fonction.
1-3-2
Températures de service
•
d = 0 mm
45° C
d ≥ 9 mm
55° C
d ≥ 20 mm
60° C
NOTA : L’unité de contrôle multifonction possède
des fonctions de surveillance de la
température interne qui ne peuvent pas être
désactivées.
Le message d’alarme "Alrm temp" apparaît
dès que la température interne dépasse
80° C.
d
d
A 90°, l’unité de contrôle multifonction fera
déclencher le démarreur et le message
"Déf. int" apparaîtra.
La valeur de la température interne est
stockée dans le registre 472. Elle peut être
surveillée via le port de communication
RS 485 :
- localement par le logiciel PowerSuitetm,
- à distance par la liaison Modbus® .
(voir Mode "Défaut" (diagnostic) (p. 23)
pour acquitter un défaut "Déf. int").
10
Chapitre 1 - Généralités
05-2003
Unité de contrôle multifonction
Raccordement du contrôle
L’unité de contrôle multifonction possède deux alimentations 24 Vcc. L’alimentation du circuit de
commande, accessible uniquement par les bornes A1/A2 de la Base de puissance, et l’alimentation
auxiliaire sur sa face avant. L’alimentation auxiliaire est utilisée pour les opérations suivantes :
- Configuration initiale et réglage avant l’installation dans la Base de puissance,
- Configuration initiale et réglage avant de raccorder l’alimentation du circuit de commande aux
bornes A1/A2,
- Fonctions de réarmement à distance et automatique avec une commande 3 fils,
- Modification des réglages pendant les modes "A l'arrêt" (voir 2-2-1, page 19),
"Déclenchement" ou "Défaut" (voir 2-3-4, page 24),
- Affichage des types de défaut ou des statistiques pendant les modes "Déclenchement" et
"Off" (voir 2-3-4, page 24),
- Communication avec l’unité de contrôle multifonction pendant les modes "Déclenchement" et
"Off" (voir 2-3-4, page 24),
- Utilisation d’un module fonction : de communication ou applicatif.
NOTA : la mise hors et puis sous tension du circuit de commande par les bornes A1/A2, sans
l’alimentation auxiliaire, réinitialise toutes les fonctions Déf Blocage en autorisant la
fermeture des pôles de puissance (voir 2-3-4, Alarmes et défauts (diagnostic), page 24).
NOTA : l’entrée A2 du circuit de commande est reliée en interne à la borne d’entrée (-) de
l’alimentation auxiliaire. Si la polarité des bornes A1/A2 est inversée, l’unité de contrôle
multifonction déclenche en défaut interne n°62 (voir Mode "Défaut" (diagnostic) (page 23)
pour acquitter un défaut "Déf. int")
AVERTISSEMENT
• Les équipements (arrêts d’urgence ou intérrupteurs de position) qui coupent l’alimentation, doivent
être raccordés à la borne A1 (+) du circuit de commande.
Tout non respect de ces instructions peut mettre en péril la sécurité des biens et des
personnes.
1-3-4
Mise en route rapide
L’unité de contrôle multifonction peut être installée très rapidement en suivants les intructions
suivantes :
- Raccorder l’alimentation auxiliaire (24 Vcc),
- Configurer l’unité de contrôle multifonction comme ceci :
1) Appuyer sur la touche ENT pour accéder au menu Configurer (Menu) (page 25).
Renseigner les 4 fonctions qui définissent le profil de l’unité de contrôle multifonction puis
valider la configuration par la fonction Fin (p. 26), pour accéder au Menu principal (p. 27),
2) Dans le Menu principal, à l’aide de la touche
, faire défiler les sous-menus jusqu’au
sous-menu 3_Régler (page 27) et appuyer sur la touche ENT pour y entrer,
3) Dans ce sous-menu 3_Régler, appuyer sur la touche ENT pour accéder aux paramètres
de la fonction 31_Ir moteur (page 32). Sélectionner la valeur du courant nominal en pleine
charge correspondant à la référence du produit installé.
NOTA : toutes les autres fonctions et paramètres sont réglés avec des valeurs par défaut
(sortie d’usine) (voir 1-3-5, Réglages par défaut et valeurs en option, page 12).
05-2003
Chapitre 1 - Généralités
11
FRANÇAIS
1-3-3
Unité de contrôle multifonction
1-3-5
Réglages par défaut et valeurs en option
Menu
Sous-menu
Fonction
Paramètre
Réglage usine
ou Profil
FRANÇAIS
Configurer ......................... Langue ...................................... = English
Menu
1_Profil
Charge ...................................... = Moteur 3 ph
? Moteur 1 ph
? Starter
Motovent ................................... = Non
? Oui
Fin ............................................. = Non
? Oui
11_Référence ........................... LUCMx6BL
(voir 31_Ir moteur)
13_Plage................................... 0.15 A à 0.6 A
(Min à Max)
(voir 31_Ir moteur)
14_Charge ................................ = Moteur 3 ph
15_Motovent ............................. = Non
16_Base.................................... = Cont-disj
3_Régler
12
? Français
? Español
? Deutsch
? Italiano
Base.......................................... = Cont-disj
12_Logiciel................................ Ver. xx.xx
2_Afficher
Valeurs en
option
Suivant la
référence de
l’unité de contrôle
multifonction
(en lecture
uniquement)
Paramétré dans
Configurer
(page 25)
21_I moyen .............................. = Oui
? Non
22_Etat Ther ............................. = Non
? Oui
23_I L1 ..................................... = Non
? Oui
24_I L2 ..................................... = Non
? Oui
25_I L3 ..................................... = Non
? Oui
26_I terre .................................. = Non
? Oui
27_Défaut ................................. = Non
? Oui
28_Déséqlbre............................ = Non
? Oui
31_Ir moteur
LUCMx6BL
= 0.15 A
? 0.15 à 0.6
LUCM1xBL
= 0.35 A
? 0.35 à 1.4
LUCM05BL
= 1.25 A
? 1.25 à 5
Suivant la
référence de
l’unité de
contrôle
multifonction
LUCM12BL
=3A
? 3 à 12
LUCM18BL
= 4.5 A
? 4.5 à 18
(1 parmi les 6)
LUCM32BL
=8A
? 8 à 32
32_Test ..................................... = Non
? Oui
33_Pause.................................. = Non
? Oui
34_Langue ................................ = English
? Français
? Español
? Deutsch
? Italiano
Chapitre 1 - Généralités
05-2003
Unité de contrôle multifonction
(Menu)
Sous-menu
4_Paramétrer
Fonction
Paramètre
Réglage usine
ou Profil
Valeurs en
option
41_Classe ................................. = 5
? 5 à 30
42_Moderéarm.......................... = Manuel
? A distance
? Auto
43_Niv réarm
Temps réarm
= 120 s
? 1 à 1000
Seuil réarm
= 80%
? 35 à 100
FRANÇAIS
Menu
(Capacité)
44_Surintens............................. = 1420% Ir
45_Surcharge
? 300 à 1700
Alarme
= On
? Off
Seuil alarm
= 85%
? 10 à 100
(Capacité)
46_Déf.Terre
47_Déséqlbre
48_Blocage
Déclenche
05-2003
? Off
? 0.1 à 1.2
Seuil déclen
=xA
(30% Ir min)
? 20 à 500
Alarme
= On
? Off
Seuil Alarm
=xA
(30% Ir min)
? 20 à 500
Déclenche
= On
? Off
Tps lorsdém
= 0.7 s
? 0.2 à 20
Tps aprèsdém = 5 s
? 0.2 à 20
Seuil déclen
= 10% Idésq
? 10 à 30
Alarme
= On
? Off
Seuil Alarm
= 10% Idésq
? 10 à 30
Déclenche
= Off
? On
Temps déclen = 5 s
? 1 à 30
Seuil déclen
= 200% Ir
? 100 à 800
Alarme
= Off
? On
Seuil Alarm
= 200% Ir
? 100 à 800
= Off
? On
49_SousCharg Déclenche
410_Dém.long
= On
Temps déclen = 1.0 s
Temps déclen = 10 s
? 1 à 200
Seuil déclen
= 50% Ir
? 30 à 100
Alarme
= Off
? On
Seuil Alarm
= 50% Ir
? 30 à 100
Déclenche
= Off
? On
Temps déclen = 10 s
? 1 à 200
Seuil déclen
= 100% Ir
? 100 à 800
Alarme
= Off
? On
Seuil Alarm
= 100% Ir
? 100 à 800
Chapitre 1 - Généralités
13
Unité de contrôle multifonction
Menu
5_Echanger
FRANÇAIS
(Menu)
Sous-menu
6_Module
Fonction
Paramètre
Réglage usine
ou Profil
Valeurs en
option
51_Adresse............................... = 1
? 1 à 247
52_Baud.................................... = 19200 bps
? 1200 à 19200
53_Parité................................... = Aucune
? Paire
54_Droit accès .......................... = On
? Off
55_Perte com............................ = Ignore
? Arrêt
? Déclenche
? Alarme
61_Profil
Module
ID = 0
Référence
?
(si ID = 0)
Logiciel
Ver. 0.00
(si ID = 0)
7_Historique
62_Identif .................................. = 0
0 à 149
63_DecParam
Paramètre 1-10 = 00000
00000 à 65535
64_HexParam
Paramètre 1-10 = 0000
0000 à FFFF
71_Défaut 1 ..............................
72_Défaut 2 ..............................
En cas de retour aux réglages usine
les données de l’historique
sont effacées
74_Défaut 4 ..............................
(voir 7_Historique, page 55)
75_Défaut 5 ..............................
73_Défaut 3 ..............................
76_Total ...................................
8_Code accès
14
81_Non verr ............................. Code?
0000 - 9999
82_Verrr ................................... Nouveau
0000 - 9999
83_Raz stat .............................. = Non
? Oui
84_Raz...................................... = Non
? Oui
Chapitre 1 - Généralités
05-2003
Unité de contrôle multifonction
1-3-6
Caractéristiques techniques
1-3-6-1
Environnement
IEC 947-4-1, IEC 34-11, IEC 755, VDE 0106, VDE 0660
Directives de la communauté
Européenne
Marquage . Satisfait les exigences essentielles des directives
équipements basse tension (BT) et compatibilité électromagnétique (CEM).
Certification
FRANÇAIS
Conformité aux normes
UL 508, CSA, PTB
Traitement de protection
"TH" finition tropicale
IP 20(1)
Degré de protection
Selon IEC 60947-1
Degré de pollution
Selon IEC 60664
3
Tenue aux chocs
Selon IEC 60068-2-27
10g ouvert, 15g fermé, 11 ms
Tenue aux vibrations
Selon IEC 60068-2-6
2g ouvert, 4g fermé, 5 à 150 Hz
Température de l’air ambiant
au voisinage de l’appareil
Stockage
Tenue au feu
Selon UL 94
Fonctionnement
- 35 à + 85 °C (- 31 à + 185 °F)
°C -20 à +60
°F -4 à +140
V2
m
ft
Altitude maximale de
fonctionnement
(voir 1-3-2, Températures de
service, page 10 pour les détails)
2000
6562
Position de fonctionnement
Par rapport à la position verticale normale de montage.
Produit vue de face :
30˚ de rotation d'avant en arrière par rapport à la verticale.
90˚ de rotation gauche ou droite par rapport à l’horizontale
Tenue aux décharges
électrostatiques
Selon IEC 61000-4-2 niv. 3
kV
8
Tenue aux champs rayonnés
Selon IEC 61000-4-3 niv. 3
V/m
10
Tenue aux transistoires
électriques rapides
Selon IEC 61000-4-4 niv. 4
kV
4
Mode commun
Mode série
Circuit de puissance
kV
6
4
Circuit de commande
kV
1
0,5
Circuit de communication
kV
1
1
Selon IEC 61000-4-6 niv. 3
V
Selon IEC 61000-4-5
Tenue aux ondes de chocs
dissipatif
Tenue aux champs
radioélectriques
3(2)
10(3)
Tension assignée de tenue aux Selon IEC 60947-1
chocs (U imp)
Tenue aux perturbations due
aux harmoniques basses
fréquence
Selon IEC 60947-2 Annexe F
article F4.1
Tenue aux micro-coupures
Selon IEC 61000-4-11
kV
2
(1) Uniquement lorsque le câblage de l’alimentation de la Base de puissance dépasse les sections
suivantes : 1,5 mm2 (16 AWG) avec embout ou 2,5 mm2 (14 AWG) sans embout.
(2) Selon IEC 1000-4-6 lorsque 46_Déf.Terre + Seuil déclen est < 50% de Ir minimum.
(3) Selon IEC 1000-4-6 lorsque 46_Déf.Terre + Seuil déclen est > 50% de Ir minimum.
05-2003
Chapitre 1 - Généralités
15
Unité de contrôle multifonction
FRANÇAIS
1-3-6-2
Circuit de puissance
Plage de tension d’emploi
V
110 à 690 Vac
Tension assignée d’isolement (Ui) Selon IEC 947-1
V
690 Vac
Fréquence d’emploi(2)
Hz
47-63
Courant nominal d’emploi
A
LUCMx6BL
...........................................
0.15 à 0.6
LUCM1xBL
...........................................
0.35 à 1.4
LUCM05BL
...........................................
1.25 à 5
LUCM12BL
...........................................
3 à 12
LUCM18BL
...........................................
4.5 à 18
LUCM32BL
...........................................
8 à 32
(4) Pour une utilisation avec des moteurs AC 110 ..690 V, 50..60Hz. Utilisation non prévue avec des
moteurs DC.
- homologué pour l’utilisation en amont des entrainements à fréquence variable.
- non homologué pour l’utilisation en aval des entrainements à fréquence variable.
1-3-6-3
Circuit d’alimentation auxiliaire
Plage de tension d’utilisation
V
20.4 à 31.2 Vcc
Tension assignée d’isolement (Ui) Selon IEC 947-1
V
250 Vac
Raccordement
- Fil rigide ou souple ................
1 conducteur
mm2
AWG
0,2 à 1,5
24 à 16
- Fil souple avec embout ..........
1 conducteur
mm2
AWG
0,25 à 1,5
24 à 16
- Fil rigide................................
2 conducteurs
mm2
AWG
0,2 à 1
24 à 18
- Fil souple ..............................
2 conducteurs
mm2
AWG
0,2 à 1,5
24 à 16
N.m 0,5 à 0,6
lb-in 4,6 à 5,6
Couple de serrage
(alimentation auxiliaire)
16
Chapitre 1 - Généralités
05-2003
Unité de contrôle multifonction
1-3-6-4
Port de communication série RS 485 utilisant un connecteur RJ-45
Interface électrique
RS 485
Connecteur
RJ-45
•
Brochage du
connecteur RJ-45
(connecteur mâle vue de dessus)
D(B)
+5V
commun
5
FRANÇAIS
D(A)
1
4
7
8
8
1 kV
Isolation
V
Longueur de ligne
maximum
m (ft) 1000 m (3280 ft)
Longueur maximum
d’une dérivation
m (ft) 20 m (65 ft)
Parité
Aucune - 1 bit de start, 8 bits de données et 1 bit de stop (10 bits au total par défaut)
Paire - 1 bit de start, 8 bits de données, 1 bit de parité et 1 bit de stop (total 11 bits)
Commandes
Modbus® RTU
Codes des requêtes Modbus® RTU supportées :
- Code 03 (03 Hex)—Lecture multiple de registres (maximum 100 registres)
- Code 06 (06 Hex)—Ecriture d'un seul registre
- Code 16 (10 Hex)—Ecriture multiples de registres (maximum = 46 registres)
- Code 65 (41 Hex)—Requête d'identification privée
Codes des réponses Modbus® RTU supportées :
- Code 03 (03 Hex)— Réponse normale à la lecture multiple de registres
- Code 06 (06 Hex)— Réponse normale à l'écriture d'un seul registre
- Code 16 (10 Hex)— Réponse normale à l'écriture multiples de registres
- Code 65 (41 Hex)— Réponse à la requête d'identification privée : { 0x01, ’-’,
0x01, ’-’, ’B’, ’2’, ’B’, ’2’, ’B’, ’2’, ’B’, ’2’, ’B’, ’2’, ’X’, ’w’, 0x28, 0x01, 0x00} )
Codes des réponses d’exception Modbus® RTU supportées :
- Code 01 - Fonction illégale
- Code 02 - Numéro de registre illégal
- Code 03 - Valeur de donnée illégale (commande d’écriture interrompue)
La fonction 54_Droit accès (Autorisation d’écriture) (page 50) autorise
(On) ou invalide (Off) l’accès en écriture aux registres de configuration de
l’unité de contrôle multifonction. Quand l’autorisation de contrôle est "Off", les
commandes d’écritures sont restreintes aux registres suivants :
- Clavier distant (registre 1100)
- Etat de l’unité de contrôle multifonction (registre 704)
- Etat étendu de l’unité de contrôle multifonction (registre 705)
- Configuration du module de communication ou de l’option (registres 680-690)
- Registres privés au-dessus de 20000
05-2003
Chapitre 1 - Généralités
17
Unité de contrôle multifonction
Chapitre 2 - Fonctionnement
2-1
Structure du menu
FRANÇAIS
• Dans Configurer (Menu) (page 25) figurent les réglages pour la configuration de l’unité de
contrôle multifonction suivant l’équipement raccordé.
• Dans Menu principal (page 27) figurent les réglages de l’application et les paramètres modifiables.
A l'arrêt
Première
mise sous tension
(voir 2-2-2, p. 20)
(voir 2-2-1, p. 19)
mises
sous tension
suivantes
Configurer
Langue
Configurer
Charge
Configurer
Base
Configurer
Motovent
Configurer
Fin
Langue
= English
Charge
= Moteur 3 ph
Base
= Cont-disj
Motovent
= Non
Fin
= Non
? Oui
Pour choisir
la langue des dialogues.
Pour choisir le type de charge
(moteur monophasé
ou triphasé).
Pour choisir le type de
la Base puissance utilisée.
Pour choisir la protection
thermique du moteur refroidi
par un ventilateur auxiliaire.
Pour valider la configuration
et sortir du menu "Configurer".
(==> 84_Raz)
Menu
1_Profil
Menu
2_Afficher
Menu
3_Régler
Menu
4_Paramétrer
Menu
5_Echanger
Menu
6_Module
Menu
7_Historique
Menu
8_Code accès
18
1_Profil
11_Référence
2_Afficher
21_I moyen
3_Régler
31_Ir moteur
4_Paramétrer
41_Classe
5_Echanger
51_Adresse
6_Module
61_Profil
7_Historique
71_Défaut1
8_Code accès
81_Non verr
--84_Raz
Chapitre 2 - Fonctionnement
Pour visualiser la référence
du produit et les réglages
du menu "Configurer".
Pour choisir les paramètres
à visualiser
en mode "en Marche".
Pour régler
les paramètres de base.
Pour paramétrer les fonctions de
protection et les alarmes
associées.
Pour paramétrer le port de communication Modbus© RS-485.
Pour paramétrer
le module fonction.
Pour visualiser
l'historique des informations
"Défaut" et "en Marche"
Pour activer le code d'accès
et pour réinitialiser
les paramètres ET l'historique.
84_Raz
= Non
? Oui
05-2003
Unité de contrôle multifonction
Configuration et réglages
• L’unité de contrôle multifonction doit être configurée avant d’autoriser la fermeture des pôles de puissance.
• La configuration est réalisée avec une alimentation 24 Vcc connectée à l’alimentation auxiliaire ou aux
bornes A1/A2 du circuit de commande,
• Lorsque l’on utilise uniquement l’alimentation du circuit de commande (A1/A2), l’unité de contrôle
multifonction bascule en Mode "Pause" dès la validation de la fonction Fin (page 25).
Les pôles de puissance peuvent être fermés en désactivant la fonction 33_Pause (page 32)
(voir l’alarme, page 33).
2-2-1
Mode "A l'arrêt" (1ère mise sous tension)
A l'arrêt
Configurer
Langue
....
....
Langue
= English
....
....
Configurer
Fin
Fin
= Non
? Oui
(==> 84_Raz)
Menu
1_Profil
....
....
Menu
4_Paramétrer
(voir 2-5, Menu principal, page 27)
1_Profil
11_Référence
....
....
(lecture et écriture)
4_Paramétrer
41_Classe
4_Paramétrer
45_Surcharge
45_Surcharge
Alarme
45_Surcharge
Seuil alarm
Seuil alarm
= 85 %
Seuil alarm
Menu
4_Paramétrer
....
....
Menu
8_Code accès
05-2003
(lecture et écriture)
4_Paramétrer
45_Surcharge
? 92 %
Seuil alarm
= 92 %
....
....
8_Code accès
81_Non verr
--84_Raz
Chapitre 2 - Fonctionnement
84_Raz
= Non
? Oui
19
FRANÇAIS
2-2
Unité de contrôle multifonction
2-2-2
Mode "A l'arrêt" (mises sous tension suivantes)
FRANÇAIS
• Les réglages du Menu principal (page 27) peuvent être modifiés en Mode "A l'arrêt" (page 20)
ou en Mode "Pause" (page 32).
• S’il s’avère nécessaire de revenir dans Configurer (Menu) (page 25) pour modifier un paramètre,
l’utilisateur doit d’abord valider la fonction 84_Raz (page 59). Cette action remet l’unité de contrôle
multifonction dans la configuration par défaut "sortie d’usine" (page 12).
A l'arrêt
=>
Indique que les pôles de puissance sont ouverts et qu'aucune tension n'est détectée sur les
bornes A1/A2 du circuit de commande.
=>
Indique que les pôles de puissance sont ouverts et avec détection d'une tension sur les bornes
A1/A2 du circuit de commande.
ou
Pause
(voir l’alarme, 33_Pause (Pause moteur), page 33)
Menu
1_Profil
(lecture uniquement)
Menu
2_Afficher
(lecture et écriture)
Menu
3_Régler
(lecture et écriture)
Menu
4_Paramétrer
(lecture et écriture)
1_Profil
11_Référence
2_Afficher
21_I moyen
3_Régler
31_Ir moteur
4_Paramétrer
41_Classe
4_Paramétrer
45_Surcharge
Pendant le mode "A l'arrêt"
Paramètres uniquement en lecture
Pendant le mode "A l'arrêt"
Paramètres en lecture et en écriture
Pendant le mode "A l'arrêt"
Paramètres en lecture et en écriture
Pendant le mode "A l'arrêt"
Paramètres en lecture et en écriture
45_Surcharge
Alarme
45_Surcharge
Seuil alarm
Seuil alarm
= 85 %
Seuil alarm
Menu
4_Paramétrer
(lecture et écriture)
Menu
5_Echanger
(lecture et écriture)
Menu
6_Module
(lecture et écriture)
Menu
7_Historique
(lecture uniquement)
Menu
8_Code accès
(lecture et écriture)
Si aucune touche n'est activée
20
4_Paramétrer
45_Surcharge
5_Echanger
51_Adresse
6_Module
61_Profil
7_Historique
71_Défaut1
pendant
5 sec.
8_Code accès
81_Non verr
Chapitre 2 - Fonctionnement
? 92 %
Seuil alarm
= 92 %
Pendant le mode "A l'arrêt"
Paramètres en lecture et en écriture
Pendant le mode "A l'arrêt"
Paramètres en lecture et en écriture
Pendant le mode "A l'arrêt"
Paramètres uniquement en lecture
Pendant le mode "A l'arrêt"
Paramètres en lecture et en écriture
05-2003
Unité de contrôle multifonction
2-2-3
Mode "En marche" (réglages)
Mise en route
En marche
Imoy=2.5A
En marche
Therm=65%
(22_Etat Ther = Capacité
thermique)
En marche
IL1=2.5A
(23_IL1= Courant phase 1)
En marche
IL2=3.5A
(24_IL2= Courant phase 2)
(21_I moyen = Courant
triphasé moyen)
Affichage en boucle
(si plus d'un paramètre pré-sélectionné)
En marche
Idéseq=1.0A
En marche
IL3=3.5A
(28_Déséqlbre =
déséquilibre de phase)
En marche
Déf Surchrge
(27_Défaut = Type du
dernier défaut)
En marche
IDDR=0.2A
(25_IL3= Courant phase 3)
(26_I terre = courant de
défaut de terre)
Menu
1_Profil
(lecture uniquement)
Menu
2_Afficher
(lecture et écriture)
2_Afficher
21_I moyen
Pendant le mode "En marche"
Paramètres en lecture et en écriture
Menu
3_Régler
(lecture et écriture)
Pendant le mode "En marche"
Paramètres en lecture et en écriture
1_Profil
11_Référence
3_Régler
31_Ir moteur
Pendant le mode "En marche"
Paramètres uniquement en lecture
31_Ir moteur
= 2.5A
31_Ir moteur
? 2.9A
Menu
3_Régler
(lecture et écriture)
Menu
4_Paramétrer
(lecture uniquement)
Menu
5_Echanger
(lecture uniquement)
Menu
6_Module
(lecture uniquement)
Menu
7_Historique
(lecture uniquement)
Menu
8_Code accès
(lecture uniquement)
3_Régler
31_Ir moteur
Si aucune touche
n'est activée
05-2003
4_Paramétrer
41_Classe
5_Echanger
51_Adresse
6_Module
61_Profil
7_Historique
71_Défaut1
pendant
5 sec.
8_Code accès
81_Non verr
Chapitre 2 - Fonctionnement
Après
2 sec.
31_Ir moteur
= 2.9A
Pendant le mode "En marche"
Paramètres uniquement en lecture
Pendant le mode "En marche"
Paramètres uniquement en lecture
Pendant le mode "En marche"
Paramètres uniquement en lecture
Pendant le mode "En marche"
Paramètres uniquement en lecture
Pendant le mode "En marche"
Paramètres uniquement en lecture
21
FRANÇAIS
• Sur la ligne 1 "En marche" est affiché lorsque les pôles de la Base de puissance sont fermés.
• Sur la ligne 2, affichage en boucle des informations à surveiller (voir 2-5-2, 2_Afficher, page 29).
• Seules les fonctions 2_Afficher (page 29) et 3_Régler (page 32) peuvent être modifiées quand
l’unité de contrôle multifonction est en mode "En marche".
Unité de contrôle multifonction
2-3
Surveillance du moteur
2-3-1
Mode "En marche" (surveillance)
FRANÇAIS
• Quand les pôles de la Base de puissance sont fermés, "Démarrage" s’affiche sur la ligne 1
indiquant que le moteur est en cycle de démarrage.
• Une fois le cycle de démarrage terminé, "En marche" s’affiche sur la ligne 1, indiquant le début du
Mode "En marche". L’utilisateur peut comparer les valeurs "En marche" avec les réglages de
protection paramétrés et effectuer les réglages nécessaires (voir 2-2-3, page 21).
Démarrage
Imoy=2.5A
ou
ou
après quelques
secondes
après quelques
secondes
deuxième
ligne
deuxième
ligne
défilement
défilement
défilement
défilement
En marche
Imoy=2.5A
Courant triphasé moyen
(2_Afficher/21_I moyen)
Affichage = Oui par défaut
Menu
1_Profil
Capacité thermique
(2_Afficher/22_Etat Ther)
Affichage = Non par défaut
Courant de défaut de terre
(2_Afficher/26_I terre)
Affichage = Non par défaut
(voir 2-5-2, 2_Afficher, page 29)
1_Profil
11_Référence
....
Si aucune touche n'est activée
2-3-2
pendant
5 sec.
(voir 2-2-3, Mode "En
marche" (réglages), page 21)
Mode "Alarme" (diagnostic)
• Lorsqu’une alarme programmée se déclenche, "Alarme" s’affiche sur la ligne 1 suivi du type
d’alarme (voir 2-3-4, Alarmes et défauts (diagnostic), page 24).
• Grâce à la touche ENT l’utilisateur se déplace dans les réglages pour vérifier la valeur du Seuil
alarm. Le réglage du Seuil alarm peut être fait uniquement en Mode "A l'arrêt" (p. 19).
Démarrage
Imoy=2.5A
ou
ou
après quelques
secondes
après quelques
secondes
deuxième
ligne
deuxième
ligne
défilement
défilement
défilement
défilement
Exemple:
Alrm surchg
Imoy=2.5A
Courant triphasé moyen
(2_Afficher/21_I moyen)
Affichage = Oui par défaut
Capacité thermique
(2_Afficher/22_Etat Ther)
Affichage = Non par défaut
Ligne 1: Message d'alarme
(Surchrg, Déf ter, Idéseq,
Blocage, Temp)
Ligne 2: Paramètre(s) concerné(s)
Menu
1_Profil
1_Profil
11_Référence
après quelques
secondes
....
Si aucune touche n'est activée
22
pendant
5 sec.
Chapitre 2 - Fonctionnement
Ex: Déclenché
Surcharge
Message
de défaut
05-2003
Unité de contrôle multifonction
Mode "Défaut" (diagnostic)
• En fonction du type de défaut (voir 2-3-4, Alarmes et défauts (diagnostic), page 24) et du mode
de réarmement choisi (voir , 42_Moderéarm, page 37), le défaut détecté va :
- soit déclencher le mécanisme de la Base de puissance et afficher :
- "Déclenché" (ligne 1),
- le type de défaut (ligne 2).
Il faut un réarmement manuel avant tout redémarrage.
- soit ouvrir les pôles et afficher :
- "Type de Déf." (ligne 1),
- "Ent => réarm" (ligne 2).
NOTA : pour les défauts "Surcharge" et "Test" :
"Attend" et le délai (ligne 2), avant que n’apparaisse l’info "Ent => réarm".
L’acquittement pourra être fait :
- soit par la touche ENT,
- soit par une commande à distance via le port de communication RS 485 ou à partir d’un
module fonction.
NOTA : les messages de défaut ne peuvent être visualisés qu’avec une alimentation
auxiliaire 24Vcc.
NOTA : l’acquittement des défauts "A l'arrêt" entraîne obligatoirement un redémarrage du moteur
si le circuit de puissance est toujours alimenté aux bornes A1/A2.
Démarrage
Imoy=3.0A
ou
Si "L'alarme"
est désactivée
En marche
Imoy=2.5A
Alrm - . . .
Imoy=2.5A
Si "L'alarme"
est désactivée
après quelques
secondes
Exemple:
ou
après quelques
secondes
Déclenché
Surcharge
après quelques
secondes
Message de défaut
(voir 2-3-4, Alarmes et
défauts (diagnostic), page 24)
Menu
1_Profil
(lecture uniquement)
1_Profil
11_référence
....
....
Pendant le mode "En marche"
Paramètres uniquement en lecture
....
....
Menu
7_Historique
(lecture uniquement)
7_Historique
71_Défaut 1
Si aucune touche n'est activée
pendant
5 sec.
Pendant le mode "En marche"
Paramètres uniquement en lecture
(voir 2-5-7, 7_Historique, page 55)
• Un défaut interne, détecté par l’unité de contrôle multifonction, entraîne l’affichage :
- de "Déf. int" (ligne 1),
- du code du défaut (ligne 2).
Le redémarrage ne peut être fait qu’après un réarmement manuel (bouton rotatif) et une mise
hors puis sous tension de l’alimentation auxiliaire.
05-2003
Chapitre 2 - Fonctionnement
23
FRANÇAIS
2-3-3
Unité de contrôle multifonction
Alarmes et défauts (diagnostic)
2-3-4
Message de défaut
Mode "à distance"
Mode "Auto"
Déclenché
Surcharge
Déf Surchrge
Attend xxx (Secs)
Déf Surchrge
Auto xxx (Secs)
Déclenché
CC
Déclenché
CC
Déclenché
CC
Déclenchement
Déclenché
Arrêt
Déclenché
Arrêt
Déclenché
Arrêt
Défaut de surintensité
Déclenché
Surintens
Déclenché
Surintens
Déclenché
Surintens
Déclenché
Déf.Terre
Déclenché
Déf.Terre
Déclenché
Déf.Terre
Déclenché
Déséqlbre
Déf Désqlbre
Ent => réarm
Déf Désqlbre
Ent => réarm
Déclenché
Blocage
Déf Blocage
Ent => réarm
Déf Blocage
Ent => réarm
Déclenché
Démlong
Déf Dém long
Ent => réarm
Déf Dém long
Ent => réarm
Déclenché
SousCharg
Déf Souschrg
Ent => réarm
Déf Souschrg
Ent => réarm
Déclenché
Test
Arrêt Test
Attend xxx (Secs)
Arrêt Test
Attend xxx (Secs)
Déf. Int
Déf. Int
Déf. Int
Type de défaut
ou d'alarme
Message
d'alarme
Alrm surchg
Défaut de surcharge
thermique
FRANÇAIS
Mode "Manuel"
(défil. mode marche)
Ligne 1
Ligne 2
Défaut de court-circuit
Défaut à la terre
(défaut d'isolement)
Alrm DDR
Défaut de déséquilibre
de phase
Alrmdéséqbr
Défaut de blocage
du rotor
Alrmblocage
Défaut de démarrage
long
Alrm dém lg
Défaut de souscharge
(marche à vide)
Alrm sschrg
(défil. mode marche)
(défil. mode marche)
(défil. mode marche)
(défil. mode marche)
(défil. mode marche)
Test de déclenchement
Défaut interne
(voir liste ci-dessous)
Alrm Temp
Défaut
Température interne
(défil. mode marche)
**
**
**
Déf. Int
51
Déf. Int
51
Déf. Int
51
Type
Mode "Alarme"
Défaut
Perte de communication
Perte Comm
(défil. mode marche)
Déclenché
Perte com
Déf com
Ent => réarm
Défaut
Module fonction
Alrm Mxxx
Déclenché
Mxxx
Déf-Mxxx
Ent => réarm
*
*
(défil. mode marche)
Voir le manuel du module
fonction pour les codes
Code défaut
51
Mode "Défaut"
Mxxx : Indique le code d'une alarme, d'un arrêt ou d'un défaut. Voir la documentation
du module fonction pour connaître la signification des codes.
Type de défaut interne
Température interne de l'unité ==>
vérifier la température de l'air ambiant
(voir 1-3-2, Températures de
service, page 10)
52
53
54
55
56
24
Mode "A l'arrêt"
Défaut électronique ==> remplacer
l'unité de contrôle multifonction
Code défaut
57
58
Type de défaut interne
Défaut électronique ==> remplacer
l'unité de contrôle multifonction
59
Détection courant moteur, bobine non alimentée
60
Vérifier câblage IL2 (erreur si : 1-2 ou 2-3)
61
Déclenchement non détecté
62
Défaut câblage contrôle
63
Surtension du circuit de contrôle de la bobine
"Erreur EEROM" Remplacer l'unité de contrôle
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
Configurer (Menu)
• Configurer (Menu) est le premier menu affiché en sortie d’usine.
• Dans ce menu figurent les réglages pour la configuration de l’unité de contrôle multifonction
suivant l’équipement raccordé.
• Pour accéder au Menu principal, il faut valider la configuration initiale (fonction Fin).
• Pour modifier les paramètres de la configuration initiale, après les avoir validés (Fin), il faut
remettre l’unité de contrôle multifonction dans la configuration par défaut (voir 84_Raz, page 59).
• Les paramètres de configuration peuvent être consultés, à tout instant, dans 1_Profil (page 27).
Menu
(ligne 1)
Configurer
Fonction
(ligne 2)
Définition
Langue
(voir 2-4-1, p. 25)
Pour choisir la langue des dialogues.
Charge
(voir 2-4-2, p. 26)
Pour définir si le moteur utilisé est un moteur triphasé ou
monophasé.
NOTA : possibilité de modifier ce choix dans la fonction
34_Langue (page 32).
NOTA : choisir 1 phase pour un moteur alimenté en
triphasé provoquera un défaut interne n°60,
signifiant qu’une valeur a été détectée sur IL2.
Base
(voir 2-4-3, p. 26)
Pour indiquer le type de Base de puissance (marqué sur
l’un de ses cotés) dans laquelle l’unité de contrôle
multifonction est installée.
NOTA : cette fonction sert seulement à l’identification.
Elle n’a pas d’influence sur les fonctions de
protection, réglages, ou type de protection que
la Base de puissance procure.
Un réglage incorrect peut provoquer un
affichage incorrect ou une lecture erronée par
le bus du type de Base de puissance utilisée.
Motovent
(voir 2-4-4, p. 26)
Pour définir la protection thermique des moteurs
refroidis par un ventilateur auxiliaire.
NOTA : ce paramètre, si il est activé, réduit le délai
avant réarmement de 75%.
Voir Annexe A - Courbes de déclenchement
thermiques et de réarmement (page 63).
Fin
(voir 2-4-5, p. 26)
NOTA :
ou
Pour mémoriser la configuration et accéder au Menu
principal (page 27).
pour faire défiler toutes les fonctions disponibles.
ENT : pour accéder aux paramètres de la fonction.
2-4-1
Langue (Langue des dialogues)
Fonction
(ligne 1)
Langue
05-2003
Réglage
(ligne 2)
Définition
= English
Dialogues en Anglais (par défaut).
? Français
Dialogues en Français.
? Español
Dialogues en Espagnol.
? Deutsch
Dialogues en Allemand.
? Italiano
Dialogues en Italien.
Chapitre 2 - Fonctionnement
25
FRANÇAIS
2-4
Unité de contrôle multifonction
2-4-2
Charge (Type de charge)
NOTA : ce paramètre joue sur le calcul de la valeur du courant moyen comme suit :
Si moteur triphasé ==> Imoyen = (I1 + I2 + I3) / 3
Si moteur monophasé ==> Imoyen = (I1 + I3) / 2
FRANÇAIS
Fonction
(ligne 1)
Charge
Réglage
(ligne 2)
Définition
= Moteur 3 ph Protection d’un moteur triphasé.
(par défaut)
? Moteur 1 ph
Protection d’un moteur monophasé
ENT et ESC : action pour toutes les fonctions du menu Configurer
ENT : mémorise le réglage et retour à Configurer (page 25).
ESC : aucun réglage mémorisé, retour à Configurer (page 25).
2-4-3
Base (Type de Base de puissance)
Fonction
(ligne 1)
Réglage
(ligne 2)
Définition
Définit la Base de puissance comme une Base de puissance (démarreur contrôleur ou démarreur):
Base
= Cont-disj
(par défaut)
- intégrant les fonctions de protection contre les courts
circuits et contre les surcharges thermiques.
? Starter
- intégrant uniquement la fonction de protection contre
les surcharges thermiques.
NOTA : dans ce cas, l’installateur doit associer la Base
de puissance "démarreur" à un dispositif de
protection contre les courts circuits
2-4-4
Motovent (Moteur motoventilé)
Fonction
(ligne 1)
Réglage
(ligne 2)
Définition
Les caractéristiques de la protection thermique sont celles nécessaires à la protection :
Motovent
= Non
(par défaut)
? Oui
2-4-5
- d’un moteur autoventilé
(non refroidi par un ventilateur auxiliaire).
- d’un moteur motoventilé
(refroidi par un ventilateur auxiliaire).
Fin (Fin du mode configuration)
Fonction
(ligne 1)
Fin
Réglage
(ligne 2)
= Non
(par défaut)
? Oui
Définition
Retour à Configurer (Menu) (page 25).
Mémoriser la configuration et accéder au Menu principal
(page 27).
ENT et ESC : action pour toutes les fonctions du menu Configurer
ENT : mémorise le réglage.
ESC : aucun réglage mémorisé, retour à Configurer (page 25).
26
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
2-5
Menu principal
Menu
(ligne 1)
Menu
FRANÇAIS
• Après avoir configuré l’unité de contrôle multifonction, le Menu principal s’affiche.
• Il regroupe tous les sous-menus nécessaires à l’utilisateur pour :
- paramétrer les valeurs et les états à afficher.
- paramétrer les fonctions de protection,
- configurer les entrées/sorties et les communications du module fonction,
- accéder aux données mémorisées de l’historique,
Sous-menu
(ligne 2)
Définition
1_Profil
(voir 2-5-1, p. 28)
Pour afficher le profil de l’unité de contrôle multifonction
et les choix faits dans Configurer (Menu) (page 25).
2_Afficher
(voir 2-5-2, p. 29)
Pour définir les valeurs et les états à visualiser sur
l’écran de l‘unité de contrôle en Mode "En marche".
3_Régler
(voir 2-5-3, p. 32)
Pour accéder à tous les réglages de base, modifiables
en Mode "En marche" (page 22).
4_Paramétrer
(voir 2-5-4, p. 34)
Pour accéder aux réglages des fonctions de protection
et les alarmes associées.
5_Echanger
(voir 2-5-5, p. 49)
Pour accéder aux réglages du port de communication
RS 485.
6_Module
(voir 2-5-6, p. 52)
Pour accéder aux réglages des communications avec le
module fonction.
7_Historique
(voir 2-5-7, p. 55)
Pour accéder à l’historique des informations sauvegardées dans la mémoire de l’unité de contrôle multifonction.
Comprenant l’historique des déclenchements et les
compteurs des déclenchements et arrêts.
8_Code accès
(voir 2-5-8, p. 58)
Pour mettre en place un code d’accès empêchant les
modifications intempestives des fonctions modifiables.
Pour accéder également à la fonction de réinitialisation
de l’unité de contrôle multifonction.
NOTA :
ou
pour faire défiler tous les sous-menus disponibles.
ENT : pour accéder au sous-menu.
05-2003
Chapitre 2 - Fonctionnement
27
Unité de contrôle multifonction
2-5-1
1_Profil
• Le sous-menu 1_Profil permet uniquement de lire les références et les choix effectués dans
Configurer (Menu).
• Les données de ce profil peuvent être consultées en Mode "En marche" (page 21):
1_Profil
ENT
Définition
11_Référence
LUCMx6BL
N° de fabrication.
12_Logiciel
Ver. xx.xx
N° de version logicielle.
13_Plage
0.15 A à 0.6 A
Plage de réglage du courant de
seuil (Min. - Max).
(voir 2-5-3-1, 31_Ir moteur (Valeur
de Ir), page 33)
14_Charge
= Moteur 3 ph
(choix fait au § 2-4-2, page 26)
(lecture uniquement)
Type de charge .
15_Motovent
= Non
(choix fait au § 2-4-4, page 26)
(lecture uniquement)
Moteur motoventilé.
16_Base
= Cont-disj
(choix fait au § 2-4-3, page 26)
(lecture uniquement)
Type de Base de puissance.
Suivant la référence de l’unité
de contrôle multifonction
(Menu)
Fonction
Profil
(ligne 1, ligne 2)
Sélectionnés dans Configurer (Menu)
(page 25). Pour changer, il faut revenir
dans Configurer (Menu)
(voir 84_Raz, page 59)
FRANÇAIS
Menu
Sous-menu
(ligne 1, ligne 2)
ENT : pour accéder aux fonctions d’affichage.
NOTA :
ou
pour faire défiler toutes les données du profil.
ESC : pour revenir au Menu principal (page 27).
28
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
2-5-2
2_Afficher
Sous-menu
(ligne 1)
Fonction
(ligne 2)
Définition
Pour visualiser en Mode "En marche" (page 21) le :
2_Afficher
21_I moyen
Courant moyen moteur.
(voir 2-5-2-1, p. 29) Visualise le courant monophasé (charge monophasée)
ou la moyenne des courants dans les 3 phases (charge
triphasée).
22_Etat Ther
Capacité thermique.
(voir 2-5-2-2, p. 30) Visualise la capacité thermique du moteur
23_I L1
Courant L1
(voir 2-5-2-3, p. 30) Visualise le courant mesuré dans la phase L1/T1
24_I L2
Courant L2
(voir 2-5-2-4, p. 30) Visualise le courant mesuré dans la phase L2/T2
25_I L3
Courant L3
(voir 2-5-2-5, p. 30) Visualise le courant mesuré dans la phase L3/T3
26_I terre
Courant de défaut à la terre
(voir 2-5-2-6, p. 30) Visualise le courant de défaut à la terre mesuré
27_Défaut
Dernier défaut
(voir 2-5-2-7, p. 30) Visualise le type du dernier défaut
28_Déséqlbre
Déséquilibre de phase
(voir 2-5-2-8, p. 31) Visualise le pourcentage de déséquilibre de phase
NOTA :
ou
pour faire défiler toutes les fonctions disponibles.
ENT : pour accéder aux paramètres de la fonction.
ESC : pour revenir au Menu principal (page 27)
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode
"En marche" (page 21), le défilement de l’affichage s’arrête.
2-5-2-1
21_I moyen (Courant moyen moteur)
Fonction
(ligne 1)
21_I moyen
Réglage
(ligne 2)
= Oui
(par défaut)
? Non
Définition
Unités
Afficher le Courant moyen moteur
A
En Mode "En marche" (page 21).
ENT et ESC : action pour toutes les fonctions du menu 2_Afficher
ENT : pour mémoriser le réglage et revenir à 2_Afficher (page 29).
ESC : .pour revenir à 2_Afficher (page 29), sans mémoriser le réglage
05-2003
Chapitre 2 - Fonctionnement
29
FRANÇAIS
• Le sous-menu 2_Afficher permet de définir les valeurs et les états qui apparaîtront en boucle sur
l’écran de l‘unité de contrôle, le démarreur étant en Mode "En marche".
• Chaque fonction peut être activée/désactivée, en Mode "En marche" (page 21) ou en Mode
"A l’arrêt" (pages 19 et 20).
Unité de contrôle multifonction
2-5-2-2
22_Etat Ther (Capacité thermique)
Fonction
(ligne 1)
FRANÇAIS
22_Etat Ther
Réglage
(ligne 2)
= Non
(par défaut)
? Oui
2-5-2-3
23_I L1
= Non
(par défaut)
24_I L2
Unités
A
En Mode "En marche" (page 21).
= Non
(par défaut)
Définition
Afficher le Courant L2
Unités
A
En Mode "En marche" (page 21)
25_I L3 (Courant L3)
Fonction
(ligne 1)
25_I L3
Réglage
(ligne 2)
= Non
(par défaut)
? Oui
Définition
Afficher le Courant L3
Unités
A
En Mode "En marche" (page 21).
26_I terre (Courant de défaut à la terre)
Fonction
(ligne 1)
26_I terre
Réglage
(ligne 2)
= Non
(par défaut)
? Oui
Définition
Afficher le Courant de défaut à la terre
Unités
A
En Mode "En marche" (page 21)
(voir 46_Déf.Terre, page 35)
27_Défaut (Dernier défaut)
Fonction
(ligne 1)
27_Défaut
Réglage
(ligne 2)
= Non
(par défaut)
? Oui
30
Afficher le Courant L1
Réglage
(ligne 2)
? Oui
2-5-2-7
Définition
24_I L2 (Courant L2)
Fonction
(ligne 1)
2-5-2-6
%
En Mode "En marche" (page 21).
Réglage
(ligne 2)
? Oui
2-5-2-5
Afficher la Capacité thermique
Unités
23_I L1 (Courant L1)
Fonction
(ligne 1)
2-5-2-4
Définition
Définition
Afficher le Dernier défaut
Unités
-
En Mode "En marche" (page 21).
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
28_Déséqlbre (Déséquilibre de phase)
Fonction
(ligne 1)
28_Déséqlbre
Réglage
(ligne 2)
= Non
(par défaut)
? Oui
Définition
Unités
Afficher le % de Déséquilibre entre les phases.
%
En Mode "En marche" (page 21).
NOTA : disponible uniquement pour les charges
triphasées.
FRANÇAIS
2-5-2-8
ENT et ESC : action pour toutes les fonctions du menu 2_Afficher
ENT : pour mémoriser le réglage et revenir à 2_Afficher (page 29).
ESC : pour revenir à 2_Afficher (page 29), sans mémoriser le réglage.
05-2003
Chapitre 2 - Fonctionnement
31
Unité de contrôle multifonction
2-5-3
3_Régler
• Le sous-menu 3_Régler permet d’accéder à tous les réglages de base.
• Chaque fonction peut être activée/désactivée, en Mode "En marche" (page 21) ou en Mode
"A l’arrêt" (pages 19 et 20).
FRANÇAIS
Sous-menu
(ligne 1)
3_Régler
Fonction
(ligne 2)
Définition
31_Ir moteur
Pour définir la Valeur de Ir.
(voir 2-5-3-1, p. 33) La Valeur de Ir correspond au courant nominal absorbé
par le moteur. Utiliser la valeur donnée par la plaque
moteur.
NOTA : cette valeur intervient dans la plupart des
fonctions de protection.
32_Test
Pour tester la fonction de déclenchement sur surcharge
(voir 2-5-3-2, p. 33) thermique (voir 42_Moderéarm, page 34).
En Mode "Réarmement manuel", l’acquittement ne
peut se faire que manuellement (bouton rotatif).
En Mode "Réarmement à distance", le démarreur est
mis hors tension sans déclenchement de la mécanique.
En Mode "Réarment automatique", le démarreur est
mis hors tension sans déclenchement de la mécanique.
Après écoulement de la temporisation due à la mémoire
thermique, l’unité de contrôle multifonction acquitte
automatiquement le défaut et le départ-moteur
redémarre (cette option nécessite d’utiliser une
commande 2 fils 24 Vcc).
NOTA : après un test de déclenchement, l’unité de
contrôle
multifonction
n’autorise
le
redémarrage qu’après écoulement de la
temporisation liée à la mémoire thermique
(120 s par défaut).
Pour régler la mémoire thermique (voir 43_Niv
réarm, page 34).
33_Pause
Pour provoquer la mise en pause du moteur en marche.
(voir 2-5-3-3, p. 33) L’unité de contrôle multifonction met hors tension la
bobine du démarreur, ouvrant ainsi les pôles de
puissance, tout en conservant les bornes A1/A2 soustension.
NOTA : la mise hors tension du circuit de commande
par les bornes A1/A2, alors que le produit est
en mode "Pause" ne provoque pas de
modification de l’état de la commande. Le
produit retrouve son mode "Pause" dès que la
tension réapparaits.
34_Langue
Pour changer la langue des dialogues avec l’unité de
(voir 2-5-3-4, p. 33) contrôle multifonction.
NOTA : choix fait dans Configurer (Menu) (page 25).
NOTA :
ou
pour faire défiler toutes les fonctions disponibles.
ENT : pour accéder aux paramètres de la fonction.
ESC : pour revenir au Menu principal (page 27).
32
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
31_Ir moteur (Valeur de Ir)
Fonction
(ligne 1)
Réglage
(ligne 2)
31_Ir moteur
Suivant la référence
de l’unité de contrôle multifonction
(une seule parmi ces six références)
Définition
Réglage sur le
courant nominal en
pleine charge.
LUCMx6BL LUCM1xBL LUCM05BL LUCM12BL LUCM18BL LUCM32BL
= 0.15 A = 0.35 A = 1.25 A = 3 A
à
à
à
à
? 0.6 A ? 1.4 A ? 5 A
? 12 A
NOTA :
ou
= 4.5 A
à
? 18 A
= 8 A Min
à
à
? 32 A Max
La valeur min.
est celle
(par défaut).
pour diminuer ou augmenter la valeur affichée .
ENT et ESC : action pour toutes les fonctions du menu 3_Régler
ENT : pour mémoriser le réglage et revenir à 3_Régler (page 32).
ESC : pour revenir à 3_Régler (page 32), sans mémoriser le réglage.
2-5-3-2
32_Test (Test de déclenchement sur surcharge thermique)
Fonction
(ligne 1)
32_Test
Réglage
(ligne 2)
= Non
(par défaut)
Définition
Lance une simulation de déclenchement.
? Oui
2-5-3-3
33_Pause (Pause moteur)
Fonction
(ligne 1)
33_Pause
2-5-3-4
Réglage
(ligne 2)
Définition
= Non
(par défaut)
Maintient les pôles de puissance fermées tant que les
bornes A1/A2 sont alimentés .
? Oui
Mise en pause du moteur provoquant l’ouverture des pôles
de puissance.
34_Langue (Langue des dialogues)
Fonction
(ligne 1)
34_Langue
Réglage
(ligne 2)
Définition
= English
Dialogues en Anglais (par défaut).
? Français
Dialogues en Français.
? Español
Dialogues en Espagnol.
? Deutsch
Dialogues en Allemand.
? Italiano
Dialogues en Italien.
ENT et ESC : action pour toutes les fonctions du menu 3_Régler
ENT : pour mémoriser le réglage et revenir à 3_Régler (page 32).
ESC : pour revenir à 3_Régler (page 32), sans mémoriser le réglage.
05-2003
Chapitre 2 - Fonctionnement
33
FRANÇAIS
2-5-3-1
Unité de contrôle multifonction
2-5-4
4_Paramétrer
• Le sous-menu 4_Paramétrer permet de paramétrer les fonctions de protection et les alarmes
associées.
• Chaque fonction peut être activée/désactivée et consultée, en Mode "En marche" (page 21) ou
en Mode "A l’arrêt" (pages 19 et 20).
FRANÇAIS
Sous-menu
(ligne 1)
4_Paramétrer
Fonction
(ligne 2)
Définition
41_Classe
Pour choisir la Classe de déclenchement. Cette valeur
(voir 2-5-4-1, p. 36) représente le temps de déclenchement (en secondes)
pour une surcharge thermique de 600% de Ir (page 32).
La plage de réglage va de 5 à 30, par palier de 5
(voir Annexe A - Courbes de déclenchement
thermiques et de réarmement, page 63).
42_Moderéarm
Pour définir la méthode de réarmement après détection
(voir 2-5-4-2, p. 37) d’un défaut.
Voir 2-3-4, Alarmes et défauts (diagnostic) (page 24)
pour la liste des messages.
43_Niv réarm
Pour régler le temps écoulé (Temps réarm (p. 39)) et la
(voir 2-5-4-3, p. 38) capacité thermique (Seuil réarm (p. 39)) qui doivent
tous les deux être atteints avant d’autoriser un
réarmement sur défaut thermique.
(voir Annexe A - Courbes de déclenchement
thermiques et de réarmement, page 63)
NOTA : le réarmement manuel ou la mise hors puis
sous tension du circuit de commande par les
bornes A1/A2 permet de réarmer sur défaut
thermique, mais n’a aucune action sur la
mémoire thermique interne.
Un nouveau déclenchement peut se produire
lors du redémarrage si la capacité thermique
interne de l’unité de contrôle multifonction est
dépassée.
Pour régler la mémoire thermique (voir 43_Niv
réarm, page 34).
44_Surintens
Pour régler le seuil de la protection contre les
(voir 2-5-4-4, p. 39) surintensités d’un démarreur-contrôleur,
Un dépassement du seuil pendant plus de 100 ms
provoque un déclenchement mécanique du mécanisme
de la Base de puissance.
NOTA : cette fonction n’est pas disponible si la Base de
puissance est de type Démarreur (Starter)
(voir Base, page 26).
45_Surcharge
Pour activer la fonction alarme dans le cas de la
(voir 2-5-4-5, p. 39) protection contre les surcharges thermiques.
L’Alarme (page 40) se déclenche dès que la capacité
thermique dépasse le seuil fixé pendant la durée pré
réglée.
Cette alarme est désactivée quand la valeur de la
capacité thermique tombe à 95% de la valeur de son
seuil d’activation.
34
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
(4_Paramétrer)
Fonction
(ligne 2)
Définition
46_Déf.Terre
Pour activer et régler la protection contre les défauts à
(voir 2-5-4-6, p. 40) la terre.
Une condition de défaut terre existe si l’unité de contrôle
multifonction détecte que la somme des courants dans
les trois phases n’est pas égale à zéro pendant la durée
pré réglée.
47_Déséqlbre
Pour régler les paramètres de la Protection contre les
(voir 2-5-4-7, p. 42) déséquilibres de phases ou les pertes de phase en
cas d’utilisation d’une charge triphasée.
Une condition de défaut de déséquilibre existe si l’écart
en % entre le courant dans une phase et le courant
moyen sur les trois phases est supérieur à la valeur
réglée et ceci pendant une durée au moins égale à celle
affichée.
Le réglage de la durée doit se faire pour les conditions
de démarrage et pour les conditions de marche
normale.
NOTA : cette fonction n’est pas disponible pour les
charges monophasées (voir Charge, page 26).
48_Blocage
Pour régler les paramètres de la Protection contre les
(voir 2-5-4-8, p. 44) blocages mécaniques.
Une condition de défaut “blocage” existe si la valeur du
courant dépasse le seuil fixé pendant la durée
sélectionnée après la fin de la période de démarrage.
(voir Chapitre 3 - Cycle de démarrage, page 61).
49_SousCharg
Pour régler les paramètres de la Protection contre les
(voir 2-5-4-9, p. 45) sous-charges et les marches à vide.
Une condition de défaut “sous-charge” existe si la
valeur du courant passe au dessous du seuil fixé
pendant la durée sélectionnée après la fin de la période
de démarrage.
(voir Chapitre 3 - Cycle de démarrage, page 61).
Pour régler les paramètres de la Protection contre les
410_Dém.long
(voir 2-5-4-10, p. 47) démarrages longs.
Durant la phase de démarrage, une condition de défaut
"démarrage long" existe si la valeur du courant dépasse
le seuil fixé pendant la durée sélectionnée.
(voir Chapitre 3 - Cycle de démarrage, page 61).
NOTA : la fonction Démarrage Long n’a aucune
influence sur la fonction de protection contre les
surcharges thermique. Si la limite de capacité
thermique est atteinte durant la phase de
démarrage, le démarreur déclenchera sur un
défaut "surcharge thermique".
NOTA :
ou
pour faire défiler toutes les fonctions disponibles.
ENT : pour accéder aux paramètres de la fonction.
ESC : pour revenir au Menu principal (page 27).
05-2003
Chapitre 2 - Fonctionnement
35
FRANÇAIS
Sous-menu
(ligne 1)
Unité de contrôle multifonction
2-5-4-1
41_Classe (Classe de déclenchement)
Fonction
(ligne 1)
41_Classe
Réglage
(ligne 2)
Définition
=5
(par défaut)
FRANÇAIS
? 10
? 15
? 20
Temps (en secondes) avant déclenchement pour une
surcharge thermique de 600% de Ir (page 32).
? 25
? 30
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
36
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
42_Moderéarm (Mode de réarmement)
Fonction
(ligne 1)
42_Moderéarm
Réglage
(ligne 2)
= Manuel
(par défaut)
Définition
Après détection des conditions de défaut, l’unité de contrôle
multifonction provoque un déclenchement mécanique du
mécanisme de la Base de puissance.
Un réarmement manuel de la Base de puissance est
nécessaire avant un redémarrage.
NOTA : en Mode "Réarmement manuel", la possibilité
de réarmer le produit est indépendante de la
valeur des paramètres Temps réarm (page 39)
et Seuil réarm (page 39).
Cependant la fonction mémoire thermique est
toujours active et un nouveau déclenchement
peut se produire lors du redémarrage si la
capacité thermique interne de l’unité de contrôle
multifonction est dépassée.
? A distance
Permet l’acquittement à distance après arrêt sur défaut dû
à une 45_Surcharge (page 39) thermique, à un 32_Test
(p. 33), à un 410_Dém.long (page 47), à un 47_Déséqlbre
(page 42) de phase, à une 49_SousCharg (page 45), à un
48_Blocage (page 44) du moteur, à un signal d’arrêt
délivré par un module fonction, ou par un défaut de
communication (voir configuration de la communication).
Quand un défaut est détecté, l’unité de contrôle
multifonction provoque l’ouverture des pôles de puissance,
sans déclenchement mécanique du mécanisme de la Base
de puissance.
L’acquittement du défaut peut se faire selon l’une des
méthodes ci dessous:
- Dans le cas d’une commande 2 fils, ou dans le cas où
l’unité de contrôle multifonction est alimentée par une
source extérieure, cliquer sur le bouton réarmement de
l’écran de contrôle ou appuyer sur le bouton ENT de
l’unité de contrôle multifonction.
NOTA : après un défaut "surcharge thermique", le
redémarrage n’est possible que si le Temps
réarm (page 39) est écoulé et si le Seuil réarm
(page 39) est atteint.
Le délai avant réarmement est affiché sur
l’écran de l’unité de contrôle multifonction.
- Envoyer une commande par le bus.
- Pour les applications en cablage 3 fils, mais sans source
auxiliaire 24Vcc connectée à l’unité de contrôle
multifonction, redémarrer le moteur.
NOTA : l’acquittement
d’un
défaut
"surcharge
thermique" peut se faire par une mise hors puis
sous tension, mais cela n’a aucun effet sur la
mémoire thermique.
Un nouveau déclenchement peut se produire
lors du redémarrage si la capacité thermique
interne de l’unité de contrôle est dépassée.
05-2003
Chapitre 2 - Fonctionnement
37
FRANÇAIS
2-5-4-2
Unité de contrôle multifonction
Fonction
(ligne 1)
Réglage
(ligne 2)
Définition
? Auto
Permet un réarmement automatique du défaut "surcharge
thermique". Cette fonction nécessite soit l’utilisation d’une
commande 2 fils, soit une alimentation auxiliaire 24Vcc
connectée à l’unité de contrôle multifonction.
- Quand un défaut est détecté, l’unité de contrôle
multifonction provoque l’ouverture des pôles de
puissance, sans déclenchement mécanique du
mécanisme de la Base de puissance.
FRANÇAIS
(42_Moderéarm)
- Dans le cas d’un défaut "surcharge thermique", l’unité de
contrôle permet la fermeture des pôles de puissance dès
lors que le Temps réarm (page 39) est écoulé et le Seuil
réarm (page 39) atteint.
NOTA : après un défaut "surcharge thermique", le
redémarrage n’est possible que si le délai avant
réarmement est écoulé et si le seuil de
réarmement est atteint. Le délai avant
réarmement est affiché sur l’écran de l’unité de
contrôle multifonction.
Pour réarmer après un défaut 410_Dém.long (page 47) ,
47_Déséqlbre (p. 42) de phases, 49_SousCharg (p. 45),
48_Blocage (p. 44), 55_Perte com (p. 50) , utiliser une des
méthodes ci-dessous :
- Dans le cas d’une commande 2 fils, ou dans le cas où
l’unité de contrôle multifonction est alimentée par une
source extérieure, cliquer sur le bouton réarmement de
l’écran de contrôle ou appuyer sur le bouton ENT de
l’unité de contrôle multifonction.
- Envoyer une commande par le bus.
- Dans le cas d’une commande trois fils, redémarrer le
moteur.
NOTA :
ou
pour faire défiler tous les réglages disponibles.
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode
"En marche" (page 21), le défilement de l’affichage s’arrête.
2-5-4-3
43_Niv réarm (Niveau de réarmement sur défaut thermique)
Fonction
(ligne 1)
43_Niv réarm
Paramètre
(ligne 2)
Définition
Temps réarm
Pour régler le délai (en secondes) avant réarmement
(voir 2-5-4-3-1, p. 39) après défaut thermique.
Seuil réarm
Pour régler la valeur basse que la capacité thermique
(voir 2-5-4-3-2, p. 39) doit atteindre afin d’autoriser un redémarrage.
NOTA :
ou
pour faire défiler tous les paramètres disponibles.
ENT : pour accéder aux réglages du paramètre.
ESC : retour à 4_Paramétrer (page 34).
38
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
2-5-4-3-1
Temps réarm
Voir annexe A-3 (page 65) ou voir annexe A-4 (page 65).
Réglage
(ligne 2)
Définition
= 120 s
La plage de réglage va de 1 à 1000 secondes, par
(par défaut) palier de 1 seconde.
Temps réarm
Unités
s
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
2-5-4-3-2
Seuil réarm
Paramètre
(ligne 1)
Seuil réarm
2-5-4-4
Réglage
(ligne 2)
Définition
Unités
%
= 80%
La plage de réglage va de 35 à 95% de la capacité
Capacité
(par défaut) thermique, par palier de 5%.
NOTA : 100% de la capacité thermique est atteint
pour une valeur de courant de 112% de Ir.
(voir 31_Ir moteur (page 32))
44_Surintens (Déclenchement à cause d’une surintensité)
Fonction
(ligne 1)
44_Surintens
Réglage
(ligne 2)
= 1420% Ir
Définition
NOTA : 800% Ir ==> Démarreurs contrôleurs
Unités
% Ir
(par défaut) La plage de réglage va de 300 à 1700% de Ir, par
palier de 20%.
NOTA : le Déclenchement à cause d’une surintensité déclenche toujours le mécanisme de la
Base de puissance et nécessite un réarmement manuel (bouton rotatif) quelque soit le
mode de réarmement choisi (voir 42_Moderéarm, page 37).
NOTA : pour les Démarreurs (Starter) avec :
- une LUCM32B (32 A), la valeur ne peut pas être supérieure à 1300% de Ir maximum.
- les 5 autres LUCM, la valeur ne peut pas être supérieure à 1420% de Ir maximum.
2-5-4-5
45_Surcharge (Alarme de surcharge thermique)
Fonction
(ligne 1)
45_Surcharge
Paramètre
(ligne 2)
Définition
Alarme
Pour activer ou désactiver l’alarme.
(voir 2-5-4-5-1, p. 40)
Seuil alarm
Pour régler le seuil à partir duquel l’unité de contrôle
(voir 2-5-4-5-2, p. 40) multifonction active l’alarme dans les conditions de
surcharge thermique.
05-2003
Chapitre 2 - Fonctionnement
39
FRANÇAIS
Paramètre
(ligne 1)
Unité de contrôle multifonction
2-5-4-5-1
Alarme
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= On
(par défaut) Activer ou désactiver l’alarme.
Alarme
FRANÇAIS
? Off
2-5-4-5-2
Seuil alarm
Paramètre
(ligne 1)
Seuil alarm
Réglage
(ligne 2)
Définition
Unités
%
= 85%
La plage de réglage va de 10 à 100% de la
Capacité
(par défaut) capacité thermique, par palier de 1%.
NOTA : 100% de la capacité thermique est atteint
pour une valeur de courant de 112% de Ir.
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
2-5-4-6
46_Déf.Terre (Protection contre les défauts à la terre)
Fonction
(ligne 1)
46_Déf.Terre
Paramètre
(ligne 2)
Définition
Déclenche
Pour activer ou désactiver la Protection contre les
(voir 2-5-4-6-1, p. 41) défauts à la terre.
NOTA : si le paramètre est actif, un défaut à la terre
déclenche toujours le mécanisme de la Base
de puissance et nécessite un réarmement
manuel quelque soit le mode de réarmement
choisi (voir 42_Moderéarm, page 37).
Temps avant déclenchement.
Temps déclen
(voir 2-5-4-6-2, p. 41) Pour régler la durée (en secondes) pendant laquelle
l’unité de contrôle a détecté une valeur du courant terre
supérieure au seuil fixé avant de provoquer un
déclenchement.
Seuil déclen
Seuil de déclenchement.
(voir 2-5-4-6-3, p. 41) Pour régler la valeur du seuil du courant terre qui définit
la condition de défaut.
Alarme
Pour activer ou désactiver l’alarme.
(voir 2-5-4-6-4, p. 41) L’alarme est désactivée quand la valeur du courant de
défaut terre tombe à 95% de la valeur de son seuil
d’activation.
Seuil Alarm
Pour régler la valeur du seuil du courant terre qui définit
(voir 2-5-4-6-5, p. 41) la condition d'alarme.
NOTA :
ou
pour faire défiler tous les paramètres disponibles.
ENT : pour accéder aux réglages du paramètre.
ESC : pour revenir au 4_Paramétrer (page 34).
40
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
Déclenche
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= On
(par défaut) Activer ou désactiver la Protection contre les défauts à la
terre.
? Off
Déclenche
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
2-5-4-6-2
Temps déclen
Paramètre
(ligne 1)
Temps déclen
2-5-4-6-3
Réglage
(ligne 2)
Définition
= 1.0 s
La plage de réglage va de 0,1 à 1,2 seconde, par
(par défaut) palier de 0,1 seconde.
Unités
s
Seuil déclen
Paramètre
(ligne 1)
Réglage
(ligne 2)
=xA
Seuil déclen
Définition
Unités
La plage de réglage va de 20 à 500% de Ir
minimum de la plage de réglage de l’unité de
contrôle multifonction utilisée, par palier de 10%.
A
Le réglage
par défaut est Exemple pour une LUCM1xBL (Ir min. = 0,15 A),
la plage de réglage va de 0,03 à 0,75 A, par palier
de 30%
de 0,01 A, avec une valeur par défaut de 0,04 A.
2-5-4-6-4
Alarme
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= On
(par défaut) Activer ou désactiver l’alarme.
Alarme
? Off
2-5-4-6-5
Seuil Alarm
Paramètre
(ligne 1)
Seuil Alarm
Réglage
(ligne 2)
=xA
Définition
Unités
La plage de réglage va de 20 à 500% de Ir
minimum de la plage de réglage de l’unité de
contrôle multifonction utilisée, par palier de 10%.
A
Le réglage
par défaut est Exemple pour une LUCM1xBL (Ir min. = 0,15 A),
la plage de réglage va de 0,03 à 0,75 A, par palier
de 30%
de 0,01 A, avec une valeur par défaut de 0,04 A.
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
05-2003
Chapitre 2 - Fonctionnement
41
FRANÇAIS
2-5-4-6-1
Unité de contrôle multifonction
2-5-4-7
47_Déséqlbre (Protection contre les déséquilibres de phases ou les pertes de phase)
Fonction
(ligne 1)
Paramètre
(ligne 2)
FRANÇAIS
47_Déséqlbre
Définition
Déclenche
Pour activer ou désactiver la Protection contre les
(voir 2-5-4-7-1, p. 42) déséquilibres de phases ou les pertes de phase.
NOTA : le mode de réarmement dépend du choix
effectué (voir 42_Moderéarm, page 37).
Tps lorsdém
(Démarrage) Temps avant déclenchement.
(voir 2-5-4-7-2, p. 43) Pour régler la durée du défaut "déséquilibre de
phase" pendant la phase de démarrage avant qu’il y
ait déclenchement.
(voir Chapitre 3 - Cycle de démarrage, page 61).
Tps aprèsdém
(Marche) Temps avant déclenchement.
(voir 2-5-4-7-3, p. 43) Pour régler la durée du défaut "déséquilibre de
phase" pendant la marche normale avant qu’il y ait
déclenchement.
Seuil déclen
Pour régler le niveau de déséquilibre qui définit la
(voir 2-5-4-7-4, p. 43) condition de déclenchement. .
Alarme
Pour activer ou désactiver l’alarme.
(voir 2-5-4-7-5, p. 43) L’alarme est désactivée quand la valeur du
déséquilibre passe en dessous de 95% de la valeur
de son seuil d’activation.
Seuil Alarm
Pour régler la valeur du seuil de déséquilibre qui
(voir 2-5-4-7-6, p. 43) définit la condition d’alarme.
NOTA :
ou
pour faire défiler tous les paramètres disponibles.
ENT : pour accéder aux réglages du paramètre.
ESC : retour à 4_Paramétrer (page 34).
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode
"En marche" (page 21), le défilement de l’affichage s’arrête.
2-5-4-7-1
Déclenche
Paramètre
(ligne 1)
Déclenche
Réglage
(ligne 2)
Définition
= On
(par défaut) Activer ou désactiver la Protection contre
déséquilibres de phases ou les pertes de phase.
? Off
les
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
42
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
Tps lorsdém
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= 0.7 s
La plage de réglage, pendant la phase de
(par défaut) démarrage, va de 0,2 à 20 secondes, par palier de
0,1 s.
Tps lorsdém
Unités
s
(voir Chapitre 3 - Cycle de démarrage, page 61).
2-5-4-7-3
Tps aprèsdém
Paramètre
(ligne 1)
Tps aprèsdém
Réglage
(ligne 2)
Définition
=5s
La plage de réglage, après la phase de
(par défaut) démarrage, va de 0.2 à 20 secondes, par palier de
0.1 s.
Unités
s
(voir Chapitre 3 - Cycle de démarrage, page 61).
2-5-4-7-4
Seuil déclen
Paramètre
(ligne 1)
Définition
Unités
= 10% Idésq La plage de réglage va de 10 à 30% du % Idésq
(par défaut) déséquilibre de phase, par palier de 1%.
Seuil déclen
2-5-4-7-5
Réglage
(ligne 2)
Alarme
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= On
(par défaut) Activer ou désactiver l’alarme.
Alarme
? Off
2-5-4-7-6
Seuil Alarm
Paramètre
(ligne 1)
Seuil Alarm
Réglage
(ligne 2)
Définition
Unités
= 10% Idésq La plage de réglage va de 10 à 30% du % Idésq
(par défaut) déséquilibre de phase, par palier de 1%.
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
05-2003
Chapitre 2 - Fonctionnement
43
FRANÇAIS
2-5-4-7-2
Unité de contrôle multifonction
2-5-4-8
48_Blocage (Protection contre les blocages mécaniques)
Fonction
(ligne 1)
Paramètre
(ligne 2)
Définition
Déclenche
Pour activer ou désactiver la Protection contre les
(voir 2-5-4-8-1, p. 44) blocages mécaniques.
NOTA : le mode de réarmement dépend du choix
effectué (voir 42_Moderéarm, page 37).
FRANÇAIS
48_Blocage
Temps déclen
Temps avant déclenchement.
(voir 2-5-4-8-2, p. 45) Pour régler la durée pendant laquelle l’unité de contrôle
multifonction doit détecter un courant supérieur au seuil
fixé avant de déclencher.
Le décompte du temps ne commence qu’après la fin de
la période de démarrage.
(voir Chapitre 3 - Cycle de démarrage, page 61).
Seuil déclen
Seuil de déclenchement.
(voir 2-5-4-8-3, p. 45) Pour régler la valeur du courant qui initialise le
décompte du temps avant déclenchement.
Alarme
Pour activer ou désactiver l’alarme de la Protection
(voir 2-5-4-8-4, p. 45) contre les blocages mécaniques.
L’alarme est désactivée quand la valeur du courant
passe en dessous de 95% de la valeur de son seuil
d’activation.
Seuil Alarm
Pour régler la valeur du courant qui initialise le
(voir 2-5-4-8-5, p. 45) décompte du temps avant activation de l’alarme.
NOTA :
ou
pour faire défiler tous les paramètres disponibles.
ENT : pour accéder aux réglages du paramètre.
ESC : pour revenir au 4_Paramétrer (page 34).
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode "En marche"
(page 21), le défilement de l’affichage s’arrête.
2-5-4-8-1
Déclenche
Paramètre
(ligne 1)
Déclenche
Réglage
(ligne 2)
Définition
= Off
(par défaut) Activer ou désactiver la Protection contre les blocages
mécaniques.
? On
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
44
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
Temps déclen
Paramètre
(ligne 1)
Temps déclen
2-5-4-8-3
Définition
=5s
La plage de réglage va de 1 à 30 secondes, par
(par défaut) palier de 1 seconde.
Unités
s
Seuil déclen
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= 200% Ir
La plage de réglage va de 100 à 800% de Ir, par
(par défaut) palier de 10%.
Seuil déclen
2-5-4-8-4
Réglage
(ligne 2)
Unités
% Ir
Alarme
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= Off
(par défaut) Activer ou désactiver l’alarme.
Alarme
? On
2-5-4-8-5
Seuil Alarm
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= 200% Ir
La plage de réglage va de 100 à 800% de Ir, par
(par défaut) palier de 10%.
Seuil Alarm
Unités
% Ir
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
2-5-4-9
49_SousCharg (Protection contre les sous-charges et les marches à vide)
Fonction
(ligne 1)
49_SousCharg
Paramètre
(ligne 2)
Définition
Déclenche
Pour activer ou désactiver la Protection contre les
(voir 2-5-4-9-1, p. 46) sous-charges et les marches à vide.
NOTA : le mode de réarmement dépend du choix
effectué (voir 42_Moderéarm, page 37).
Temps déclen
Temps avant déclenchement.
(voir 2-5-4-9-2, p. 46) Pour régler la durée pendant laquelle l’unité de
contrôle doit détecter un courant inférieur au seuil
fixé avant de déclencher.
Le décompte du temps ne commence qu’après la fin
de la période de démarrage.
(voir Chapitre 3 - Cycle de démarrage, page 61).
05-2003
Chapitre 2 - Fonctionnement
45
FRANÇAIS
2-5-4-8-2
Unité de contrôle multifonction
(49_SousCharg)
Seuil déclen
Pour régler la valeur du courant qui initialise le
(voir 2-5-4-9-3, p. 46) décompte du temps avant déclenchement.
FRANÇAIS
Alarme
Pour activer ou désactiver l’alarme de la Protection
(voir 2-5-4-9-4, p. 46) contre les sous-charges et les marches à vide.
L’alarme est désactivée quand la valeur du courant
passe au dessus de 105% de la valeur de son seuil
d’activation.
Seuil Alarm
Pour régler les paramètres de l’alarme en cas de
(voir 2-5-4-9-5, p. 47) condition de sous-charge.
NOTA :
ou
pour faire défiler tous les paramètres disponibles.
ENT : pour accéder aux réglages du paramètre.
ESC : pour revenir au 4_Paramétrer (page 34).
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode
"En marche" (page 21), le défilement de l’affichage s’arrête.
2-5-4-9-1
Déclenche
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= Off
(par défaut) Activer ou désactiver la Protection contre les souscharges et les marches à vide
? On
Déclenche
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
2-5-4-9-2
Temps déclen
Paramètre
(ligne 1)
Temps déclen
2-5-4-9-3
Définition
= 10 s
La plage de réglage va de 1 à 200 secondes, par
(par défaut) palier de 1 seconde.
Unités
s
Seuil déclen
Paramètre
(ligne 1)
Seuil déclen
2-5-4-9-4
Réglage
(ligne 2)
Réglage
(ligne 2)
Définition
= 50% Ir
La plage de réglage va de 30 à 100% de Ir, par
(par défaut) palier de 1%.
Unités
% Ir
Alarme
Paramètre
(ligne 1)
Alarme
Réglage
(ligne 2)
Définition
= Off
(par défaut) Activer ou désactiver l’alarme.
? On
46
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
2-5-4-9-5
Seuil Alarm
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
Unités
= 50% Ir
La plage de réglage va de 30 à 100% de Ir, par
(par défaut) palier de 1%.
Seuil Alarm
% Ir
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
2-5-4-10
410_Dém.long (Protection contre les démarrages longs)
Fonction
(ligne 1)
410_Dém.long
Paramètre
(ligne 2)
Définition
Déclenche
Pour activer ou désactiver la Protection contre les
(voir 2-5-4-10-1, p. 47) démarrages longs.
NOTA : le mode de réarmement dépend du choix
effectué (voir 42_Moderéarm, page 37).
Temps déclen
Temps avant déclenchement.
(voir 2-5-4-10-2, p. 48) Pour régler la durée maximale (en secondes) de la
phase de démarrage avant le déclenchement.
(voir Chapitre 3 - Cycle de démarrage, page 61).
Seuil déclen
Seuil de déclenchement.
(voir 2-5-4-10-3, p. 48) Pour régler la valeur de courant qui provoquera un
déclenchement, la phase de démarrage étant
terminée.
Pour activer ou désactiver l’alarme de la Protection
Alarme
(voir 2-5-4-10-4, p. 48) contre les démarrages longs.
L’alarme disparaît lorsque la valeur du courant chute
de 5% en dessous du seuil réglé ou en fin de
démarrage.
Seuil Alarm
Pour régler les paramètres d’alarmes de la fonction
(voir 2-5-4-10-5, p. 48) Démarrage Long.
NOTA :
ou
pour faire défiler tous les paramètres disponibles.
ENT : pour accéder aux réglages du paramètre.
ESC : pour revenir au 4_Paramétrer (page 34).
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode
"En marche" (page 21), le défilement de l’affichage s’arrête.
2-5-4-10-1
Déclenche
Paramètre
(ligne 1)
Déclenche
05-2003
Réglage
(ligne 2)
Définition
= Off
(par défaut) Activer ou désactiver
démarrages longs.
? On
Chapitre 2 - Fonctionnement
la
Protection
contre
les
47
FRANÇAIS
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
Unité de contrôle multifonction
2-5-4-10-2
Temps déclen
Paramètre
(ligne 1)
Temps déclen
Réglage
(ligne 2)
Définition
= 10 s
La plage de réglage va de 1 à 200 secondes, par
(par défaut) palier de 1 seconde.
Unités
s
FRANÇAIS
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage
2-5-4-10-3
Seuil déclen
Paramètre
(ligne 1)
Définition
= 100% Ir
La plage de réglage va de 100 à 800% de Ir, par
(par défaut) palier de 10%.
Seuil déclen
2-5-4-10-4
Réglage
(ligne 2)
Unités
% Ir
Alarme
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
= Off
(par défaut) Activer ou désactiver l’alarme.
Alarme
? On
2-5-4-10-5
Seuil Alarm
Paramètre
(ligne 1)
Seuil Alarm
Réglage
(ligne 2)
Définition
= 100% Ir
La plage de réglage va de 100 à 800% de Ir, par
(par défaut) palier de 10%.
Unités
% Ir
ENT et ESC : action pour toutes les fonctions du menu 4_Paramétrer
ENT : pour mémoriser le réglage et revenir à 4_Paramétrer (page 34).
ESC : pour revenir à 4_Paramétrer (page 34), sans mémoriser le réglage.
48
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
5_Echanger
• Le sous-menu 5_Echanger permet le paramètrage du port de communication Modbus® RS 485,
situé sur la face avant de l’unité de contrôle multifonction.
• La liaison asynchrone RS 485 supporte le protocole esclave Modbus®.
• Les dispositifs d’affichage ou de configuration à distance qui initialisent la communication en lisant
ou en écrivant des données dans les registres 16 bits de l’unité de contrôle multifonction, doivent
être des maîtres Modbus®. Voir Annexe C - Format des registres (page 68).
• Voir 1-3-6-4, Port de communication série RS 485 utilisant un connecteur RJ-45 (page 17).
• Pour des informations complètes sur le protocole Modbus ®, consulter <www.Modbus.org>.
Sous-menu
(ligne 1)
5_Echanger
Fonction
(ligne 2)
Définition
51_Adresse
Pour définir l’adresse du port de communication RS 485.
(voir 2-5-5-1, p. 50)
52_Baud
Pour définir la vitesse de transmission du port de
(voir 2-5-5-2, p. 50) communication RS 485.
53_Parité
Pour définir la parité de la liaison asynchrone du port
(voir 2-5-5-3, p. 50) de communication RS 485.
54_Droit accès
Pour autoriser ou invalider les écritures des registres
(voir 2-5-5-4, p. 50) internes en utilisant le port de communication.
Si la fonction est invalidée, les commandes d’écritures
ne sont acceptés que pour les registres suivants :
- Clavier distant (registre 1100)
- Etat de l’unité de contrôle multifonction (registre 704)
- Etat étendu de l’unité de contrôle multifonction
(registre 705)
- Configuration du module de communication ou de
l’option (registres 680-690)
- Registres privés au-dessus de 20000
NOTA : les commandes d’écriture ne sont pas
autorisées lorsque les bornes A1/A2 sont
alimentées à l’exception des commandes
d’écriture du courant de réglage Ir (registre
652) et des registres cités ci-dessus.
55_Perte com
Pour définir le comportement du démarreur en cas de
(voir 2-5-5-5, p. 50) perte de communication.
Celle-ci est définit par une absence de communication
pendant au moins 5 s.
Elle est augmentée de 10 s après chaque mise sous
tension des bornes A1/A2.
NOTA :
ou
pour faire défiler toutes les fonctions disponibles.
ENT : pour accéder aux paramètres de la fonction.
ESC : pour revenir au Menu principal (page 27).
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode
"En marche" (page 21), le défilement de l’affichage s’arrête.
05-2003
Chapitre 2 - Fonctionnement
49
FRANÇAIS
2-5-5
Unité de contrôle multifonction
2-5-5-1
51_Adresse (Numéro de l’esclave Modbus®)
Fonction
(ligne 1)
Réglage
(ligne 2)
Définition
=1
Numéros disponibles : 1 à 247.
(par défaut)
51_Adresse
FRANÇAIS
ENT et ESC : action pour toutes les fonctions du menu 5_Echanger
ENT : pour mémoriser le réglage et revenir à 5_Echanger (page 49).
ESC : pour revenir à 5_Echanger (page 49), sans mémoriser le réglage.
2-5-5-2
52_Baud (Vitesse de transmission Modbus®)
Fonction
(ligne 1)
52_Baud
Réglage
(ligne 2)
= 19200 bps
(par défaut)
? 9600
? 4800
Définition
Unités
bps
Définit la valeur de la vitesse de transmission des
trames entre le port de communication et
l’équipement raccordé.
? 1200
2-5-5-3
53_Parité (Parité de la liaison RS 485)
Fonction
(ligne 1)
53_Parité
Réglage
(ligne 2)
= Aucune 1 bit de start, 8 bits de données et 1 bit de stop
(par défaut) (total 10 bits)
? Paire
2-5-5-4
1 bit de start, 8 bits de données, 1 bit de parité et 1 bit de
stop (total 11 bits).
54_Droit accès (Autorisation d’écriture)
Fonction
(ligne 1)
54_Droit accès
2-5-5-5
Définition
Réglage
(ligne 2)
Définition
= On
(par défaut) Autoriser ou invalider les écritures des registres internes en
utilisant le port de communication.
? Off
55_Perte com (Réponse en cas de perte de communication)
Fonction
(ligne 1)
55_Perte com
Réglage
(ligne 2)
Définition
= Ignore
Désactive le chien de garde du port de communication.
(par défaut)
? Arrêt
La perte de communication provoque la mise hors tension
des bornes A1/A2, sans déclenchement du méchanisme de
la Base de puissance.
L’acquittement se fait par appui sur la touche ENT ou
l’envoie une commande par le bus. (Registre 704-bit 3).
50
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
(55_Perte com)
? Déclenche La perte de communication provoque un déclenchement du
mécanisme de la Base de puissance.
Ceci nécessite un réarmement manuel (bouton rotatif) du
mécanisme de la Base de puissance.
? Alarme
La perte de communication provoque une alarme.
ENT et ESC : action pour toutes les fonctions du menu 5_Echanger
ENT : pour mémoriser le réglage et revenir à 5_Echanger (page 49).
ESC : pour revenir à 5_Echanger (page 49), sans mémoriser le réglage.
05-2003
Chapitre 2 - Fonctionnement
51
FRANÇAIS
Celle-ci disparaît dès rétablissement de la communication.
Unité de contrôle multifonction
2-5-6
6_Module
FRANÇAIS
• Le sous-menu 6_Module permet de configurer le module fonction qui peut lire et écrire dans les
registres de l’unité de contrôle multifonction.
• La configuration de ce module fonction peut être réalisée soit directement par la saisie des codes
au clavier, soit à distance via le port de communication série RS 485.
(voir 1-3-6-4, Port de communication série RS 485 utilisant un connecteur RJ-45, page 17).
• Pour connaître la définition des codes, se reporter à documentation de chaque module fonction.
Sous-menu
(ligne 1)
6_Module
Fonction
(ligne 2)
Définition
61_Profil
Pour afficher les références commerciale du module
(voir 2-5-6-1, p. 52) fonction telles quelles sont écrites dans les registres de
l’unité de contrôle multifonction par le module fonction.
62_Identif
Pour définir le code d’identification du module fonction
(voir 2-5-6-2, p. 53) dans l’unité de contrôle multifonction afin d’apporter les
fonctions de surveillance et de configuration.
63_DecParam
Pour saisir en décimal les codes des paramètres du
(voir 2-5-6-3, p. 53) module fonction.
NOTA : cette fonction défini les mêmes paramètres
qu’en 64_HexParam.
64_HexParam
Pour saisir en héxadécimal les codes des paramètres
(voir 2-5-6-4, p. 53) du module fonction.
NOTA : cette fonction défini les mêmes paramètres
qu’en 63_DecParam.
NOTA :
ou
pour faire défiler toutes les fonctions disponibles.
ENT : pour accéder aux paramètres de la fonction.
ESC : pour revenir au Menu principal (page 27)
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode
"En marche" (page 21), le défilement de l’affichage s’arrête.
2-5-6-1
61_Profil (Profil du module fonction)
Sous-menu
Fonction
(ligne 1, ligne 2)
(6_Module)
61_Profil
Paramètre
Profil
(ligne 1, ligne 2)
ENT
Définition
Module
ID = 0
Code d’identification du module fonction (ligne 2).
"ID = 0" indique soit l’absence de module fonction
soit la présence d’un module fonction non reconnu.
Référence
?
Référence du module fonction (ligne 2).
Si "ID = 0" ==> la référence est remplacée par "?".
Logiciel
Ver. 0.00
N° de version logicielle du module (ligne 2).
Si "ID = 0" ==> la référence est remplacée par
"0.00".
ENT : pour accéder aux réglages du paramètre.
NOTA :
ou
pour faire défiler tous les paramètres disponibles.
ESC : pour revenir au 6_Module (page 52).
52
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
2-5-6-2
62_Identif (Numéro d’identification du module fonction)
Fonction
(ligne 1)
Réglage
(ligne 2)
Définition
=0
La plage des codes d’identification va de 0 à 149.
(par défaut)
62_Identif
FRANÇAIS
ENT : pour mémoriser le réglage et revenir à 6_Module (page 52).
ESC : pour revenir à 6_Module (page 52), sans mémoriser le réglage.
2-5-6-3
63_DecParam (Réglage des paramètres Déc. du module fonction)
Sous-menu
Fonction
(ligne 1, ligne 2)
(6_Module)
Paramètre
Profil
(ligne 1, ligne 2)
ENT
63_DecParam
Paramètre 1-10
= 00000
(par défaut)
(voir § 2-5-6-5)
Définition
(ligne 1) N° du paramètre (de 1 à 10)
(ligne 2) Réglage en décimal.
NOTA : les paramètres sont réglables de 00000 à
65535.
ENT : pour accéder aux réglages du paramètre.
NOTA :
ou
pour faire défiler tous les paramètres disponibles.
ESC : pour revenir au 6_Module (page 52).
2-5-6-4
64_HexParam (Réglage des paramètres Hex. du module fonction)
Sous-menu
Fonction
(ligne 1, ligne 2)
(6_Module)
Paramètre
Profil
(ligne 1, ligne 2)
ENT
Paramètre 1-10
64_HexParam
= 0000
Définition
(ligne 1) N° du paramètre (de 1 à 10)
(ligne 2) Réglage en héxadécimal.
(par défaut)
(voir § 2-5-6-5)
NOTA : les paramètres sont réglables de 0000 à
FFFF.
ENT : pour accéder aux réglages du paramètre.
NOTA :
ou
pour faire défiler tous les paramètres disponibles.
ESC : pour revenir au 6_Module (page 52).
05-2003
Chapitre 2 - Fonctionnement
53
Unité de contrôle multifonction
2-5-6-5
Paramètre 1-10 (Réglage des paramètres du module fonction)
Paramètre
(ligne 1)
Réglage
(ligne 2)
Définition
Le réglage des paramètres de 1 à 10 peut être réalisé soit en décimal soit en hexadécimal.
FRANÇAIS
= 00000
ENT
Paramètre 1
- Appuyer sur ENT pour commencer le réglage.
= 00000 0_ _ _ _ <=== Premier digit du paramètre 1 (décimal)
(Décimal)
= 00000 1_ _ _ _
- Appuyer sur
ou
pour augmenter ou diminuer
(de 0 à 6) ce premier digit.
= 00000 5_ _ _ _
NOTA : pour la signification des codes, se reporter à la
documentation de chaque module.
ENT
= 50000 _0 _ _ _
- Appuyer sur ENT pour valider le premier chiffre et passer
au second digit.
= 50000 _0 _ _ _ - Suivre la même méthode pour les autres digits.
NOTA : en mode décimal, la valeur maximum est de
65535.
= 50000 _3 _ _ _
- Appuyer sur ENT pour valider le second chiffre et passer
ENT
au digit suivant.
= 53000 _ _0 _ _
= 53210 _ _ _ _4
- Lorsque le dernier digit a été validé (ENT), le code du
ENT
paramètre est défini.
= 53214
Paramètres 2 à 10
(Décimal)
= 00000
ENT
NOTA : suivre la même méthode pour le réglage des
paramètres 2 à 10.
= 00000 0_ _ _ _
Paramètre 1
= 0000 0_ _ _
(hexadécimal)
= 0000 1_ _ _
x 14
= 0000 F_ _ _
ENT
= F000 _0 _ _
= F240 _ _ _ B
ENT
<=== Premier digit du paramètre 1 (hexadécimal)
- Appuyer sur
ou
pour augmenter ou diminuer
(de 0 à F) ce premier digit.
NOTA : pour la signification des codes, se reporter à la
documentation de chaque module.
- Appuyer sur ENT pour valider le premier chiffre et passer
au second digit.
- Lorsque le dernier digit a été validé (ENT), le code du
paramètre est défini.
= F24B
Paramètres 2 à 10
(hexadécimal)
= 0000
NOTA : suivre la même méthode pour le réglage des
paramètres 2 à 10.
ENT : pour mémoriser le réglage et revenir à 6_Module (page 52).
ESC : pour revenir à 6_Module (page 52), sans mémoriser le réglage.
54
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
7_Historique
• Le sous-menu 7_Historique permet d’accéder à l’historique des défauts sauvegardés dans la
mémoire de l’unité de contrôle multifonction.
• L’unité de contrôle multifonction enregistre :
- l’historique des déclenchements : informations des 5 derniers déclenchements (type de
déclenchement, courant moyen, courants de phases,…). Ces informations sont
sauvegardées dans l’unité de contrôle juste avant la mise hors tension.
NOTA : les déclenchements dus à des défauts internes n’apparaissent pas dans les cinq
derniers déclenchements.
- les compteurs des déclenchements et des arrêts : valeurs des compteurs de marche,
d’arrêts, des défauts et des déclenchements depuis la dernière remise à zéro.
• L’historique des défauts peut être consulté, en Mode "En marche" (page 21) ou en Mode
"A l’arrêt" (pages 19 et 20).
• L’activation de la fonction 83_Raz stat (page 58) efface toutes les données de l’historique.
Sous-menu
(ligne 1)
7_Historique
Fonction
(ligne 2)
Définition
71_Défaut 1
Historique du dernier défaut.
(voir 2-5-7-1, p. 55)
72_Défaut 2
Historique de l’avant dernier défaut.
(voir 2-5-7-2, p. 56)
73_Défaut 3
Historique du troisième dernier défaut.
(voir 2-5-7-3, p. 56)
74_Défaut 4
Historique du quatrième dernier défaut.
(voir 2-5-7-4, p. 56)
75_Défaut 5
Historique du cinquième dernier défaut.
(voir 2-5-7-5, p. 56)
76_Total
Historique de tous les événements classés par
(voir 2-5-7-6, p. 57) démarrage, en marche et défauts détectés par l’unité
de contrôle multifonction.
NOTA : appuyer sur ENT pour afficher le total sur la
ligne 1 et le détail sur la ligne 2.
NOTA :
ou
pour faire défiler toutes les fonctions disponibles.
ENT : pour accéder à la fonction.
ESC : pour revenir au Menu principal (page 27)
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode
"En marche" (page 21), le défilement de l’affichage s’arrête.
2-5-7-1
71_Défaut 1 (Historique du dernier défaut)
Fonction
(ligne 1)
71_Défaut 1
Valeur
(ligne 2)
Définition
Type=xxxxxxx Type du Dernier défaut.
Unités
-
Voir Annexe B - Termes affichés (page 66) pour
l’explication du type de défaut.
05-2003
Ir= xxx A
Affichage de 31_Ir moteur (page 32) mesuré(4).
A
Imoy= xxx A
Affichage du Courant moyen moteur mesuré(4).
A
Chapitre 2 - Fonctionnement
55
FRANÇAIS
2-5-7
Unité de contrôle multifonction
Fonction
(ligne 1)
(71_Défaut 1)
Valeur
(ligne 2)
Unités
Affichage du Courant L1
mesuré(4).
A
IL2= xxx A
Affichage du Courant L2
mesuré(4).
A
IL3= xxx A
Affichage du Courant L3 mesuré(4).
A
Affichage du Courant de défaut à la terre
mesuré(4).
A
IL1= xxx A
IDDR= xxx A
FRANÇAIS
Définition
Therm= xxx% Affichage du
thermique.
NOTA :
ou
pourcentage
de
la
Capacité
% Ir
pour faire défiler toutes les valeurs disponibles.
ESC : pour revenir au 7_Historique (page 55).
(5) juste avant le déclenchement.
2-5-7-2
72_Défaut 2 (Historique de l’avant dernier défaut)
Fonction
(ligne 1)
72_Défaut 2
2-5-7-3
73_Défaut 3
74_Défaut 4
Valeur
(ligne 2)
Définition
Les paramètres affichés dans cette fonction sont identiques à celles affichées
dans la fonction 71_Défaut 1 (page 55).
Valeur
(ligne 2)
Définition
Les paramètres affichés dans cette fonction sont identiques à celles affichées
dans la fonction 71_Défaut 1 (page 55).
75_Défaut 5 (Historique du cinquième dernier défaut)
Fonction
(ligne 1)
75_Défaut 5
56
Les paramètres affichés dans cette fonction sont identiques à celles affichées
dans la fonction 71_Défaut 1 (page 55).
74_Défaut 4 (Historique du quatrième dernier défaut)
Fonction
(ligne 1)
2-5-7-5
Définition
73_Défaut 3 (Historique du troisième dernier défaut)
Fonction
(ligne 1)
2-5-7-4
Valeur
(ligne 2)
Valeur
(ligne 2)
Définition
Les paramètres affichés dans cette fonction sont identiques à celles affichées
dans la fonction 71_Défaut 1 (page 55).
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
76_Total (Historique de tous les événements classés par démarrage, en marche et défauts)
Fonction
(ligne 1)
76_Total
Valeur
(ligne 2)
Définition
Nbdémarrages Nombre de démarrages.
Un démarrage correspond à la fermeture des pôles de la
Base de puissance.
Nbréarm_auto Nombre de réarmements automatiques.
Nbdéclenchmt Nombre de déclenchements.
Nbheures
Nbcourtccuit
Nbsuritens
Nombre d’heures pendant lesquelles les pôles de la Base
de puissance sont restés fermés.
Nombre de court-circuits.
Nombre de défauts de surintensité.
Nbsurcharges Nombre de défauts de surcharge thermique.
Nbdéf_Terre
Nombre de défauts à la terre.
Nbdésq_phase Nombre de défauts de déséquilibre de phase / de perte de
phase.
Nbblocages
Nombre de défauts de blocage.
Nbsouscharge Nombre de défauts de sous-charge.
Nbdém_ long Nombre de défauts de démarrage long.
Nbdéf_ comm Nombre de défauts de perte de communication sur le port
série RS 485.
Déf_int
Nombre de défauts internes de l’unité de contrôle
multifonction.
Nbalrm_surch Nombre d’alarme de surcharge thermique.
ID_mod
Nombre de défauts de reconnaissance de l’ID du module
fonction (ex. ID incorrecte ou pas de module).
Int_mod
Nombre de défauts internes du module fonction.
Déf_mod
Nombre de défauts de déclenchement du module fonction.
OFF_mod
Nombre de défauts d’arrêt du module fonction.
NOTA :
ou
pour faire défiler toutes les valeurs disponibles.
ESC : pour revenir au 7_Historique (page 55).
05-2003
Chapitre 2 - Fonctionnement
57
FRANÇAIS
2-5-7-6
Unité de contrôle multifonction
2-5-8
8_Code accès
FRANÇAIS
• Le sous-menu 8_Code accès permet d’empêcher tout accès à des personnes non autorisées à
paramétrer l’unité de contrôle multifonction.
• Le code d’accès (0000) en sortie d’usine, inhibe les propriétés du code d’accès.
• La plage de définition du code d’accès va de 0001 à 9999.
• Ce sous-menu permet également de réinitialiser l’unité de contrôle multifonction (retour aux
valeurs en sortie d’usine des fonctions paramétrables et de l’historique).
Sous-menu
(ligne 1)
8_Code accès
Fonction
(ligne 2)
Définition
81_Non verr
Pour invalider la protection par code d’accès.
(voir 2-5-8-1, p. 59) Si la fonction 82_Verrr (page 58) est active, elle doit
être désactivée avant de pouvoir effectuer une
quelconque modification du paramétrage de l’unité de
contrôle multifonction.
NOTA : si l’utilisateur tente d’effectuer une modification
de paramétrage alors que la fonction 82_Verrr
(page 58) est encore active, un message
apparaît sur l’écran de l’unité de contrôle
multifonction pour l’inviter à entrer le code
d’accès.
Une fois dévérrouillé, la caractéristique du code d’accès
est momentanément invalidée jusqu’à l’arrivée de l’un
de ces évènements :
- La touche ESC est utilisée lorsque le Menu principal
(page 27) est à l’écran, le clavier est désactivé
pendant plus de 15 secondes, le circuit de
commande est alimenté ou le circuit de commande et
la commande auxiliaire sont tous les deux hors
tension.
- Les modifications via le port série externe Modbus ®
RS 485 sont invalidées pendant l’utilisation du
clavier.
82_Verrr
Pour activer la protection de l’unité de contrôle
(voir 2-5-8-2, p. 60) multifonction par un code d’accès.
Un code d’accès à 0000 invalide complètement les
propriétés de la fonction.
NOTA : le code d’accès en cours (uniquement s’il est
0000) peut être modifié via le port de
communication Modbus® RS 485.
83_Raz stat
Pour remettre à zéro tous les compteurs et les
(voir 2-5-8-3, p. 60) historiques de défauts.
(voir 7_Historique, page 55).
NOTA : aucune valeur de l’historique ne pourra être
retrouvée une fois cette fonction validée.
Il est donc recommandé de sauvegarder avant
les données de l’historique.
NOTA : la mise hors tension de l’unité de contrôle
multifonction ne remets pas à zéro les compteurs
58
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
Sous-menu
(ligne 1)
Définition
84_Raz
Pour revenir aux réglages par défaut (sortie usine) pour
(voir 2-5-8-4, p. 60) toutes les fonctions paramétrables.
En activant cette fonction l’utilisateur retourne au menu
Configurer (page 25).
Cette fonction ne remet pas à zéro les historiques.
Pour cela voir 83_Raz stat (page 58).
NOTA : aucun réglage ne pourra être récupéré une fois
la fonction 84_Raz (page 60) validée.
Il est donc recommandé d’utiliser un dispositif
externe pour sauvegarder avant les réglages
des paramètres.
NOTA :
ou
pour faire défiler toutes les fonctions disponibles.
ENT : pour accéder aux paramètres de la fonction.
ESC : pour revenir au Menu principal (page 27)
NOTA : si aucune touche n’est activée pendant 5 secondes, en Mode
"En marche" (page 21), le défilement de l’affichage s’arrête.
2-5-8-1
81_Non verr (Désactiver le code d’accès)
Fonction
(ligne 1)
81_Non verr
Réglage
(ligne 2)
Définition
Code?
La fonction Désactiver le code d’accès initialise la
(0001 - 9999) séquence de déverrouillage.
L’unité de contrôle multifonction affiche Code?.
- Sélectionner la valeur (de 0 à 9) du premier chiffre à
l’aide des touches
/
.
- Appuyer sur la touche ENT pour valider le premier chiffre
et passer au second.
- Suivre la même méthode pour le second, le troisième et
le quatrième chiffre.
- Une fois le quatrième et dernier chiffre validé par la
touche ENT, le réglage peut être modifié.
NOTA : La fonction Désactiver le code d’accès invalide
temporairement les propriétés du code d’accès.
Pour désactiver définitivement le code d’accès il
faut le paramétrer à 0000.
ENT : pour mémoriser le réglage et revenir à 8_Code accès (page 58).
ESC : pour revenir à 8_Code accès (page 58), sans mémoriser le réglage.
05-2003
Chapitre 2 - Fonctionnement
59
FRANÇAIS
(8_Code accès)
Fonction
(ligne 2)
Unité de contrôle multifonction
2-5-8-2
82_Verrr (Activer le code d’accès)
Fonction
(ligne 1)
82_Verrr
Réglage
(ligne 2)
Nouveau
Définition
La fonction Activer le code d’accès initialise la séquence
de verrouillage.
FRANÇAIS
(0001 - 9999) L’unité de contrôle multifonction affiche Nouveau.
- Sélectionner la valeur (de 0 à 9) du premier chiffre à
l’aide des touches
/
.
- Appuyer sur la touche ENT pour valider le premier chiffre
et passer au second.
- Suivre la même méthode pour le second, le troisième et
le quatrième chiffre.
- Une fois le quatrième et dernier chiffre validé par la
touche ENT : ==> l’unité de contrôle multifonction affiche
Valider••••.
- Il faut alors réentrer les 4 chiffres comme ci-dessus.
NOTA : une fois la configuration protégée, les fonctions de
contrôle et de commandes ne peuvent être que
visualisées.
ENT : Une fois le mot de passe validé, le terme FAIT s’affiche immédiatement et retour à 8_Code accès (page 58).
ESC : pour revenir à 8_Code accès (page 58), sans mémoriser le réglage.
2-5-8-3
83_Raz stat (Remise à zéro de l’historique)
Fonction
(ligne 1)
83_Raz stat
Réglage
(ligne 2)
Définition
= Non
Désactiver la Remise à zéro de l’historique.
(par défaut)
? Oui
Activer la Remise à zéro de l’historique et effacer tout
l’historique.
ENT : pour mémoriser le réglage et revenir à 8_Code accès (page 58).
ESC : pour revenir à 8_Code accès (page 58), sans mémoriser le réglage.
2-5-8-4
84_Raz (Retour aux réglages par défaut)
Fonction
(ligne 1)
84_Raz
Réglage
(ligne 2)
Définition
= Non
Désactiver le Retour aux réglages par défaut.
(par défaut)
? Oui
Activer le Retour aux réglages par défaut et réinitialiser
toutes les fonctions paramétrables aux valeurs sortie usine.
ENT : pour mémoriser le réglage et revenir à 8_Code accès (page 58).
ESC : pour revenir à 8_Code accès (page 58), sans mémoriser le réglage.
60
Chapitre 2 - Fonctionnement
05-2003
Unité de contrôle multifonction
Chapitre 3 - Cycle de démarrage
NOTA : la fonction 410_Dém.long (page 35) n'affecte pas la fonction de protection thermique.
Si l’unité de contrôle multifonction atteint la limite de la capacité thermique durant le Cycle
de démarrage, l'équipement déclenchera sur un défaut "surcharge thermique".
• L’unité de contrôle multifonction détermine la longueur du Cycle de démarrage selon l'une des
cinq méthode décrites ci-après :
-------------------------------------------------------------------------------------------------------------------------------------
Avec le paramètre Déclenche ou Alarme sur 410_Dém.long (p. 35) " - Désactivé(s) - " :
1) Pour des courants qui dépassent le seuil de 150% de Ir, le cycle de démarrage est le temps
écoulé depuis l'alimentation de A1/A2 jusqu'à ce que le courant redescende en dessous de
150% de Ir
Courant
Courant de démarrage
Seuil à 150% de Ir
Durée du cycle de démarrage
Temps
Le cycle de démarrage commence quand l'alimentation
de contrôle bobine est appliquée sur A1/A2
Durée maximum du cycle
de démarrage : 10 sec.
-------------------------------------------------------------------------------------------------------------------------------------
2) Pour des courants qui ne dépasseront pas le seuil de 150% de Ir ou qui dépasseront 150% de
Ir sans repasser sous ce seuil, le cycle de démarrage est de 10 secondes.
Courant
Courant de Démarrage
Seuil à 150% de Ir
Durée du cycle de démarrage
Temps
Le cycle de démarrage commence quand l'alimentation
de contrôle bobine est appliquée sur A1/A2
05-2003
Chapitre 3 - Cycle de démarrage
Durée maximum du cycle
de démarrage : 10 sec.
61
FRANÇAIS
• Le Cycle de démarrage est le laps de temps nécessaire pour que le moteur atteigne le courant
de charge nominal après l'alimentation des bornes A1/A2.
• La durée du Cycle de démarrage, réglable dans la fonction 410_Dém.long (page 35), est utilisée
pour fixer le délai de début des fonctions de protection : 48_Blocage, 49_SousCharg et
47_Déséqlbre.
Unité de contrôle multifonction
Avec le paramètre Déclenche ou Alarme sur 410_Dém.long (p. 35) " - Activé(s) - " :
3) Pour des courants qui dépassent un seuil de défaut de courant réglable en pourcentage de Ir,
le cycle de démarrage est le temps écoulé depuis l'alimentation de A1/ A2 jusqu'à ce que le
courant redescende en dessous de ce seuil réglable.
FRANÇAIS
Courant
Seuil de courant
de défaut réglable
de 100 à 800% de Ir
(150% par défaut)
Durée du cycle de démarrage
Temps
Le cycle de démarrage commence quand l'alimentation
de contrôle bobine est appliquée sur A1/A2
Temps de déclenchement réglable
de 1 à 200 sec. (10 sec. par défaut)
-------------------------------------------------------------------------------------------------------------------------------------
4) Pour des courants qui dépassent un seuil de défaut de courant réglable en pourcentage de Ir
et qui ne redescendent pas en dessous de ce seuil avant l'expiration du temps de
déclenchement réglable, la durée du cycle de démarrage est le temps de déclenchement
réglable.
NOTA : quand le temps de déclenchement est écoulé, l’unité de contrôle multifonction génère
un défaut "démarrage long" ou une alarme.
Courant
Seuil de courant
de défaut réglable
de 100 à 800% de Ir
(150% par défaut)
Durée du cycle de démarrage
Temps
Le cycle de démarrage commence quand l'alimentation
de contrôle bobine est appliquée sur A1/A2
Temps de déclenchement réglable
de 1 à 200 sec. (10 sec. par défaut)
-------------------------------------------------------------------------------------------------------------------------------------
5) Pour des courants qui ne dépassent pas un seuil de défaut de courant réglable en pourcentage
de Ir.
NOTA : l’unité de contrôle multifonction ne génère pas de défaut "démarrage long" ou
d'alarme.
Courant
Seuil de courant
de défaut réglable
de 100 à 800% de Ir
(150% par défaut)
Durée du cycle de démarrage
Temps
Le cycle de démarrage commence quand l'alimentation
de contrôle bobine est appliquée sur A1/A2
62
Temps de déclenchement réglable
de 1 à 200 sec. (10 sec. par défaut)
Chapitre 3 - Cycle de démarrage
05-2003
Unité de contrôle multifonction
Annexe A - Courbes de déclenchement thermiques et de
réarmement
A-1
Temps avant déclenchement (moteur chaud)
FRANÇAIS
10 000
1 000
Temps avant déclenchement (secondes)
100
10
Classe 30
1
Classe 5
0.1
3x
17x
0.01
0.001
100%
1 000%
10 000%
% Ir
05-2003
Annexes
63
Unité de contrôle multifonction
A-2
Temps avant déclenchement (moteur froid)
FRANÇAIS
10 000
1 000
Temps avant déclenchement (secondes)
100
10
Classe 30
Classe 5
1
0.1
3x
17x
0.01
0.001
100%
1 000%
10 000%
% Ir
64
Annexes
05-2003
Unité de contrôle multifonction
A-3
Temps avant réarmement (pour moteur autoventilé)
Temps avant réarmement - moteur autoventilé
Classe 5
Classe 10
Classe 15
Classe 20
Classe 25
Classe 30
90
80
FRANÇAIS
Niveau de capacité thermique en % autorisant le réarmement
(page 39)
100
70
60
50
40
30
20
10
0
0
1000
2000
3000
4000
5000
6000
7000
Temps avant réarmement
A-4
Temps avant réarmement (pour moteur avec motoventilateur auxiliaire)
Temps avant réarmement - moteur motoventilé
Niveau de capacité thermique en % autorisant le réarmement
(page 39)
100
Classe 5
Classe 10
Classe 15
Classe 20
Classe 25
Classe 30
90
80
70
60
50
40
30
20
10
0
0
200
400
600
800
1000
1200
1400
1600
1800
Temps avant réarmement
05-2003
Annexes
65
Unité de contrôle multifonction
Annexe B - Termes affichés
FRANÇAIS
Termes sur l’afficheur LCD
(ligne 1 : ligne 2)
Informations
Déf. int : (code de l’erreur)
Défaut interne de l’unité de contrôle multifonction
(voir Alarmes et défauts (diagnostic), page 24)
Menu : (fonctions du menu)
(voir Menu principal, page 27)
(voir Alarmes et défauts (diagnostic), page 24)
Off : (blanc)
Moteur à l’arrêt
(contacts ouverts et aucune alimentation aux bornes A1/A2)
A l'arrêt Mxxxxx : Ent => réarm
Arrêt du module fonction(5)
(mode de réarmement manuel/à distance/auto)
A l'arrêt ID mod : Ent => réarm
Défaut d’identification du module fonction
(mode de réarmement manuel/à distance/auto)
Déf com : Ent => réarm
Défaut de perte de communication RS 485
(mode de réarmement à distance/auto)
Déf Désqlbre : Ent => réarm
Défaut de déséquilibre de phase
(mode de réarmement à distance/auto)
Déf Blocage : Ent => réarm
Défaut de blocage (mode de réarmement à distance/auto)
Déf Dém long : Ent => réarm
Défaut de démarrage long
(mode de réarmement à distance/auto)
Déf Surchrge : Auto xxx (secondes)
Défaut de surcharge thermique (mode de réarmement auto)
Déf Surchrge : Ent => réarm
Défaut de surcharge thermique
(mode de réarmement à distance)
Déf Surchrge : Attend xxx (secondes)
Défaut de surcharge thermique
(mode de réarmement à distance)
Pause : (blanc)
Moteur en pause
(contacts ouverts et bornes A1/A2 alimentées)
Arrêt test : Auto xxx (secondes)
Test de déclenchement - réseau ou clavier (mode de
réarmement auto)
Arrêt test : Ent => réarm
Test de déclenchement - réseau ou clavier
(mode de réarmement à distance)
Arrêt test : Attend xxx (secondes)
Test de déclenchement - réseau ou clavier
(mode de réarmement à distance)
Déf Souschrg : Ent => réarm
Défaut de sous-charge (mode de réarmement à distance/auto)
En marche : (défilement en mode marche)
Moteur en marche
Démarrage : (défilement en mode marche)
Moteur en démarrage
Déclenché : Perte com
Défaut de perte de communication
(mode de réarmement manuel/à distance/auto)
Déclenché : Déf. terre
Défaut à la terre (mode de réarmement manuel/à distance/
auto)
Déclenché : Mxxxxx
Déclenchement du module fonction(5)
Déclenché : Blocage
Défaut de blocage (mode de réarmement manuel)
66
Annexes
05-2003
Unité de contrôle multifonction
Termes sur l’afficheur LCD
(ligne 1 : ligne 2)
Déclenché : Dém.long
Défaut de démarrage long (mode de réarmement manuel)
Déclenché : I >>
Défaut de surintensité
(mode de réarmement manuel/à distance/auto)
Déclenché : Surcharge
Défaut de surcharge thermique
(mode de réarmement manuel)
Déclenché : Déséq.
Défaut de déséquilibre de phase
(mode de réarmement manuel)
Déclenché : CC
Défaut de court-circuit
(mode de réarmement manuel/à distance/auto)
Déclenché : Arrêt
Arrêt déclenché par le réseau
(mode de réarmement manuel/à distance/auto)
Déclenché : Test
Déclenchement du test - réseau ou clavier
(mode de réarmement manuel)
Déclenché : Souschrg
Défaut de sous-charge (mode de réarmement manuel)
Perte Com : (défilement en mode marche)
Alarme de perte de communication RS 485
Err ID mod : (défilement en mode marche)
Alarme d’identification du module fonction
FRANÇAIS
Informations
(voir Alarmes et défauts (diagnostic), page 24)
Alarme Mxxxxx ;
(défilement en mode marche)
Alarme d’un module fonction(5)
Alrm DDR: (défilement en mode marche)
Alarme d’un défaut à la terre
Alrmdéséqbr: (défilement en mode marche) Alarme d’un déséquilibre de phase
Alrm temp: (défilement en mode marche)
Alarme température interne de l’unité de contrôle multifonction
Alrmblocage: (défilement en mode marche) Alarme d’un blocage
Alrm dém lg: (défilement en mode marche)
Alarme d’un défaut démarrage long
Alrm surchg: (défilement en mode marche)
Alarme de surcharge thermique
Alrm sschrg: (défilement en mode marche)
Alarme d’un défaut de sous-charge
(6) Mxxxxx Indique le code d'une Alarme, d'un arrêt ou d'un défaut. Voir la documentation du
module fonction pour connaître la signification des codes.
05-2003
Annexes
67
Unité de contrôle multifonction
Annexe C - Format des registres
De 50 à 83, registres d’identification, accessibles en lecture uniquement
FRANÇAIS
Registre
Bit
16-bit
50 à 63
Echelle
Unité
Valeur par
défaut
Informations
(voir le guide d’exploitation du module de communication LULC031)
64 à 69
ASCII
0.15 à 0.6 A LUCMx6BL Numéro de série
0.35 à 1.4 A LUCM1xBL
1.25 à 5 A LUCM05BL
3 à 12 A
LUCM12BL
4.5 à 18 A LUCM18BL
8 à 32 A
70 à 73
LUCM••BL Références de série
74
Réservé
75
0
0-1
Off/On
0
Unité de contrôle inconnue
1
0-1
Off/On
0
LUCA Unité de contrôle standard
2
0-1
Off/On
0
LUCB/CC/CD Unité de contrôle évolutif
3
0-1
Off/On
0
Réservé
4
0-1
Off/On
1
LUCM••BL L’unité de contrôle
multifonction
0
LUCM••BL N° de compatibilité logicielle
4000
Rapport entre val. maxi et val. mini du
courant de réglage (x1000)
76
1000 - 29999
77
1000 - 29999
78
0 - 65535
0.1%
79
0 - 65535
0,1 A
LUCM••BL N° de version logicielle
6
0.15 à 0.6 A Plage de réglage
14
0.35 à 1.4 A
50
1.25 à 5 A
120
3 à 12 A
180
4.5 à 18 A
320
80
81
68
LUCM32BL
0
0-1
Off/On
0
8 à 32 A
Base de puissance inconnue
1
0-1
Off/On
0
Réservé
2
0-1
Off/On
0
Base de puissance du type starter
(ou démarreur)
3
0-1
Off/On
1
Base de puissance du type disjoncteurcontacteur (ou démarreur contrôleur)
4-15
0-1
Off/On
0
Réservé
0 - 65535
0,1 A
120
12 A
320
32 A
Annexes
Plage de réglage de la Base
de puissance
05-2003
Unité de contrôle multifonction
De 50 à 83, registres d’identification, accessibles en lecture uniquement
Echelle
Unité
Valeur par
défaut
Informations
82
Réservé
83
Réservé
FRANÇAIS
Registre
Bit
16-bit
De 100 à 277, registres d’historique, accessibles en lecture uniquement
Registre
Bit
16-bit
05-2003
Echelle
Unité
Valeur par
défaut
100
0 - 65535
Quantité
0
Nombre de court-circuits
101
0 - 65535
Quantité
0
Nombre de surintensités
102
0 - 65535
Quantité
0
Nombre de défauts à la terre
103
0 - 65535
Quantité
0
Nombre de défauts thermiques
104
0 - 65535
Quantité
0
Nombre de démarrages longs
Informations
105
0 - 65535
Quantité
0
Nombre de blocages mécaniques
106
0 - 65535
Quantité
0
Nombre de déséquilibres de phase
108
0 - 65535
Quantité
0
Nombre de déclenchements
109
0 - 65535
Quantité
0
Nombre de perte de communication
110
0 - 65535
Quantité
0
Nombre de défauts internes du module
de communication LULC031
111
0 - 65535
Quantité
0
Nombre de défauts d’identification du module
112
0 - 65535
Quantité
0
Nombre de défauts internes du module
113
0 - 65535
Quantité
0
Nombre de déclenchements du module
114
0 - 65535
Quantité
0
Nombre d’arrêts du module
115
0 - 65535
Quantité
0
Nombre de réarmements automatiques
116
0 - 65535
Quantité
0
Nombre d’alarmes thermiques
117 - 118
0-4.2 billion
Quantité
0
Nombre de démarrages
119 - 120
0-4.2 billion
(136 années)
Secondes
0
Temps de fonctionnement
121
0 - 200
Degrés C
0
Température maximum de l’unité de
contrôle multifonction
150
0 - 65535
Aucune
0
151
25 - 100
% Ir max
0
Déclenche N° de défaut
ment n-0
Réglage de Ir
152
0 - 100
%
0
Niveau thermique
153
0 - 2,000
% Ir
0
Courant moyen moteur
154
0 - 2,000
% Ir
0
I L1
155
0 - 2,000
% Ir
0
I L2
156
0 - 2,000
% Ir
0
I L3
157
0 - 2,000
% Ir
0
I terre
Annexes
69
Unité de contrôle multifonction
De 100 à 277, registres d’historique, accessibles en lecture uniquement
FRANÇAIS
Registre
Bit
16-bit
70
Echelle
Unité
Valeur par
défaut
180
0 - 65535
Aucune
0
181
25 - 100
% Ir max
0
Informations
Déclenche N° de défaut
ment n-1
Réglage de Ir
182
0 - 100
%
0
Niveau thermique
183
0 - 2,000
% Ir
0
Courant moyen moteur
184
0 - 2,000
% Ir
0
I L1
185
0 - 2,000
% Ir
0
I L2
186
0 - 2,000
% Ir
0
I L3
187
0 - 2,000
% Ir min
0
I terre
210
0 - 65535
Aucune
0
211
25 - 100
% Ir max
0
Déclenche N° de défaut
ment n-2
Réglage de Ir
212
0 - 100
%
0
Niveau thermique
213
0 - 2,000
% Ir
0
Courant moyen moteur
214
0 - 2,000
% Ir
0
I L1
215
0 - 2,000
% Ir
0
I L2
216
0 - 2,000
% Ir
0
I L3
217
0 - 2,000
% Ir
0
I terre
Déclenche N° de défaut
ment n-3
Réglage de Ir
240
0 - 65535
Aucune
0
241
25 - 100
% Ir max
0
242
0 - 100
%
0
Niveau thermique
243
0 - 2,000
% Ir
0
Courant moyen moteur
244
0 - 2,000
% Ir
0
I L1
245
0 - 2,000
% Ir
0
I L2
246
0 - 2,000
% Ir
0
I L3
247
0 - 2,000
% Ir
0
I terre
270
0 - 65535
Aucune
0
0
Déclenche N° de défaut
ment n-4
Réglage de Ir
271
25 - 100
% Ir max
272
0 - 100
%
0
Niveau thermique
273
0 - 2,000
% Ir
0
Courant moyen moteur
274
0 - 2,000
% Ir
0
I L1
275
0 - 2,000
% Ir
0
I L2
276
0 - 2,000
% Ir
0
I L3
277
0 - 2,000
% Ir
0
I terre
Annexes
05-2003
Unité de contrôle multifonction
De 450 à 454, registres de contrôle (défaut), accessibles en lecture uniquement
Registre
Bit
16-bit
Echelle
Unité
Valeur par
défaut
450
0 - 1000
Secondes
0
452
Temps de réarmement automatique
(voir le guide d’exploitation du module de communication LULC031)
0
0-1
Off/On
0
Défaut de court-circuit
1
0-1
Off/On
0
Défaut de surintensité
2
0-1
Off/On
0
Défaut à la terre
FRANÇAIS
451
Informations
3
0-1
Off/On
0
Défaut de surcharge thermique
4
0-1
Off/On
0
Défaut de démarrage long
5
0-1
Off/On
0
Défaut de blocage
6
0-1
Off/On
0
Défaut de déséquilibre de phase
7
0-1
Off/On
0
Défaut de sous-charge
8
0-1
Off/On
0
Test de déclenchement (réseau)
9
0-1
Off/On
0
Test de déclenchement
10
0-1
Off/On
0
Défaut de perte de communication
11
0-1
Off/On
0
Défaut interne de l’unité de contrôle
multifonction
12
0-1
Off/On
0
Défaut du module de communication
13
0-1
Off/On
0
Défaut interne et perte de communication
du module
14
0-1
Off/On
0
Défaut de déclenchement du module
15
0-1
Off/On
0
Etat de forçage des sorties OA1 et OA3
1 = Forçage à 1
0 = Forçage à 0
453
Réservé
454
Réservé
De 455 à 459, registres de contrôle (état), accessibles en lecture uniquement
Registre
Bit
16-bit
455
05-2003
0
Echelle
Unité
Valeur par
défaut
0-1
Off/On
0
Informations
Prêt (disponible)
1
0-1
Off/On
0
En marche (pôles de puissance fermés)
2
0-1
Off/On
0
En défaut (surcharge thermique,
surintensité, court-circuit, défaut interne)
3
0-1
Off/On
0
Alarme
4
0-1
Off/On
0
Déclenché (position "Trip")
5
0-1
Off/On
0
Autorisation d’acquittement de défaut
6
0-1
Off/On
0
Présence de tension sur bornes A1/A2 de
l’unité de contrôle
Annexes
71
Unité de contrôle multifonction
De 455 à 459, registres de contrôle (état), accessibles en lecture uniquement
Registre
Bit
16-bit
FRANÇAIS
(455)
456
Echelle
Unité
Valeur par
défaut
7
0-1
Off/On
0
Moteur en marche
8-13
0-1
Off/On
0
% du courant moyen
Informations
14
0-1
Off/On
0
Réservé
15
0-1
Off/On
0
Moteur en démarrage
0
0-1
Off/On
0
Réarmement automatique
1
0-1
Off/On
0
Moteur à l’arrêt
2-15
0-1
Off/On
0
Réservé
457
(voir le guide d’exploitation du module de communication LULC031)
458
Réservé
459
Réservé
De 460 à 464, registres de contrôle (alarme), accessibles en lecture uniquement
Registre
16-bit
Bit
460
461
Echelle
Unité
Valeur par
défaut
0 - 65535
Aucune
0-1
0-1
Off/On
Réservé
2
0-1
Off/On
Alarme d’un défaut à la terre
3
0-1
Off/On
Alarme de surcharge thermique
4
0-1
Off/On
Alarme d’un défaut démarrage long
5
0-1
Off/On
Alarme d’un blocage
6
0-1
Off/On
Alarme d’un déséquilibre de phase
7
0-1
Off/On
Alarme d’un défaut de sous-charge
8-9
0-1
Off/On
Réservé
10
0-1
Off/On
Perte de communication (RS 485)
11
0-1
Off/On
Température interne de l’unité de
contrôle multifonction
N° d’alarme
12
0-1
Off/On
Alarme du module de communication
13-14
0-1
Off/On
Réservé
15
0-1
Off/On
462
72
Informations
Alarme module
0
Réservé
463
0
Réservé
464
0
Réservé
Annexes
05-2003
Unité de contrôle multifonction
De 465 à 599, registres de contrôle (mesures), accessibles en lecture uniquement
Valeur
par
défaut
Echelle
Unité
Informations
465
0 - 100
% Seuil déclen
466
0 - 2,000
% Ir
Courant moyen moteur
467
0 - 2,000
% Ir
I L1
468
0 - 2,000
% Ir
I L2
469
0 - 2,000
% Ir
470
0 - 2,000
% Ir min
Niveau de capacité thermique
FRANÇAIS
Registre
Bit
16-bit
I L3
I terre
471
0 - 100
% Idésq
Déséquilibre de phase
472
-40 à +200
Degrés C
Température interne de l’unité de contrôle
multifonction
473
0 - 65535
Aucune
0
474 - 599
Configuration du checksum (le checksum
est effectué sur les registres 600-699)
Réservé
De 600 à 626, registres de configuration,
accessibles en lecture et écriture si démarreur à l’arrêt
Registre
16-bit
Bit
600
601
05-2003
0
Echelle
Unité
Valeur par
défaut
0000 - 9999
4 digits
0000
0-1
Off/On
1
Informations
Mot de passe (code d’accès)
Configuration nécessaire
1
0-1
Off/On
0
Réservé
2
0-1
Off/On
1
Type de Base de puissance
TeSys® modèle U
0 = Démarreurs
1 = Démarreurs-contrôleurs
3
0-1
Off/On
0
Base de puissance 12 A (A1/A2)
4
0-1
Off/On
0
Base de puissance 32 A (A1/A2)
5
0-1
Off/On
0
Réservé
6-12
0-1
Off/On
0
Réservé
13
0-1
Off/On
1
Moteur triphasé
14
0-1
Off/On
0
Moteur monophasé
15
0-1
Off/On
0
Moteur motoventilé
Annexes
73
Unité de contrôle multifonction
De 600 à 626, registres de configuration,
accessibles en lecture et écriture si démarreur à l’arrêt
Registre
16-bit
Bit
Echelle
Unité
Valeur par
défaut
0
0-1
Off/On
1
= 1 réarmement manuel du défaut de
surcharge thermique
1
0-1
Off/On
0
= 1 réarmement à distance du défaut de
surcharge thermique (valide l’action du
bit 704.3)
2
0-1
Off/On
0
= 1 réarmement automatique du défaut
de surcharge thermique
3
0-1
Off/On
0
Parité de la communication RS 485
4
0-1
Off/On
1
Active le contrôle de communication
5
0-1
Off/On
1
Désactive le chien de garde du port de
communication RS 485
6
0-1
Off/On
0
Alarme par le chien de garde du port de
communication RS 485
7
0-1
Off/On
0
Arrêt par le chien de garde du port de
communication RS 485
8
0-1
Off/On
0
Déclenchement par le chien de garde du
port de communication RS 485
9
0-1
Off/On
0
Démarrage par le chien de garde du port
de communication RS 485 (futur)
10
0-1
Off/On
0
Pause à la mise sous tension (futur)
603
1 - 247
Adresse
1
Adresse de l’esclave Modbus®
604
1200, 4800,
9600, 19200
Baud
19200
Vitesse de transmission Modbus
605
300 à 1700
% Ir
1420
Déclenchement à cause d’une
surintensité
606
5, 10, 15, 20,
25, 30
Classe du
moteur
5
607
1 - 1000
Secondes
120
FRANÇAIS
602
(602)
Réservé
11-15
74
Informations
Classe de charge
Temps de réarmement thermique
608
35 - 100
% Capacité
75
Seuil de réarmement thermique
609
10 - 100
% Capacité
85
Seuil d’alarme de surcharge thermique
610
1 - 12
0.1 s
10
Temps avant déclenchement d’un
défaut à la terre
611
20 - 500
% Ir min
30
Seuil de déclenchement d’un défaut à la
terre
612
20 - 500
% Ir min
30
Seuil d’alarme d’un défaut à la terre
613
2 - 200
0.1 s
7
(démarrage) temps avant
déclenchement d’un défaut de
déséquilibre de phase
Annexes
05-2003
Unité de contrôle multifonction
De 600 à 626, registres de configuration,
accessibles en lecture et écriture si démarreur à l’arrêt
Echelle
Unité
Valeur par
défaut
614
2 - 200
0.1 s
50
(marche) temps avant déclenchement
d’un défaut de déséquilibre de phase
615
10 - 30
% Idésq
10
Seuil de déclenchement d’un
déséquilibre de phase
616
10 - 30
% Idésq
10
Seuil d’alarme d’un défaut de
déséquilibre de phase
617
1 - 30
Secondes
5
Temps avant déclenchement d’un
blocage
Bit
Informations
FRANÇAIS
Registre
16-bit
618
100 - 800
% Ir
200
Seuil de déclenchement d’un blocage
619
100 - 800
% Ir
200
Seuil d’alarme d’un blocage
620
1 - 200
Secondes
10
Temps avant déclenchement d’un
défaut de sous-charge
621
30 - 100
% Ir
50
Seuil de déclenchement d’un défaut de
sous-charge
622
30 - 100
% Ir
50
Seuil d’alarme d’un défaut de souscharge
623
1 - 200
Secondes
20
Temps avant déclenchement d’un
défaut démarrage long
624
100 - 800
% Ir
100
Seuil de déclenchement d’un défaut
démarrage long
625
100 - 800
% Ir
100
Seuil d’alarme d’un défaut démarrage
long
626
0 -255
Aucune
128
Contraste de l’affichage
De 650 à 690, registres de réglages, accessibles en lecture/écriture
Registre
Bit
16-bit
650
05-2003
Echelle
Unité
Valeur par
défaut
Informations
0
0-1
Off/On
1
English
1
0-1
Off/On
0
Français
2
0-1
Off/On
0
Español
3
0-1
Off/On
0
Deutsch
4
0-1
Off/On
0
Italiano
Annexes
75
Unité de contrôle multifonction
De 650 à 690, registres de réglages, accessibles en lecture/écriture
Registre
Bit
16-bit
FRANÇAIS
651
Echelle
Unité
Valeur par
défaut
Informations
0
0-1
Off/On
1
Courant moyen moteur
1
0-1
Off/On
1
Niveau thermique
2
0-1
Off/On
0
I L1
3
0-1
Off/On
0
I L2
4
0-1
Off/On
0
I L3
5
0-1
Off/On
0
I terre
6
0-1
Off/On
0
Dernier défaut
7
652
0-1
Off/On
1
Déséquilibre de phase
25 - 100
% Ir max
25
Réglage de Ir
681 - 683
(voir le guide d’exploitation du module de communication LULC031)
690
(voir le guide d’exploitation du module de communication LULC031)
De 700 à 705, registres de commandes, accessibles en lecture/écriture
Registre
16-bit
Bit
700 - 703
704
Echelle
Unité
Valeur par
défaut
(voir le guide d’exploitation du module de communication LULC031)
0
0-1
Off/On
0
Marche forcé sens 1 (sortie OA1 du
module LUC031)
1
0-1
Off/On
0
Marche forcé sens 2 (sortie OA3 du
module LUC031)
2
0-1
Off/On
0
Réservé
3
0-1
Off/On
0
Acquittement des défauts
4
0-1
Off/On
0
Réservé
5
0-1
Off/On
0
Déclenchement du test
6-11
0-1
Off/On
0
Réservé
12
0-1
Off/On
0
Test de déclenchement (réseau)
13
0-1
Off/On
0
Pause
Réservé
14-15
705
76
Informations
0
(voir le guide d’exploitation du module de communication LULC031)
1
0-1
Off/On
0
Réinitialisation de l’historique
2
0-1
Off/On
0
Réarmement une fois la mémoire
thermique écoulée
3-15
0-1
Off/On
0
Réservé
Annexes
05-2003
Unité de contrôle multifonction
De 1000 à 1012, HMI registres de contrôle, accessibles en lecture uniquement
1000
0
Echelle
Unité
Valeur par
défaut
0-1
Off/On
0
Informations
Touche d’annulation (ESC)
1
0-1
Off/On
0
Flèche HAUT
2
0-1
Off/On
0
Flèche BAS
3
0-1
Off/On
0
Touche de validation (ENT)
1001-1006
Ascii ligne 1
1007-1012
Ascii ligne 2
FRANÇAIS
Registre
Bit
16-bit
1100, HMI registre de surveillance, accessible en lecture/écriture
Registre
Bit
16-bit
1100
05-2003
Echelle
Unité
Valeur par
défaut
Informations
0
0-1
Off/On
0
Touche d’annulation (ESC)
1
0-1
Off/On
0
Flèche HAUT
2
0-1
Off/On
0
Flèche BAS
3
0-1
Off/On
0
Touche de validation (ENT)
Annexes
77
Unité de contrôle multifonction
Annexe D - Codes des défauts et des alarmes
D-1
Codes des défauts
FRANÇAIS
Un “numéro de code de défaut” apparaît dans le registre 451 et dans les registres de statistiques de
défauts 150,180, 210, 240 et 270 lors d’une condition d’erreur selon le tableau ci-dessous.
NOTA : les défauts internes de l’unité de contrôle multifonction ne sont pas sauvegardés dans les
registres de statistiques 150, etc
Code
0
78
Informations
Aucune
1
Déclenchement à cause d’un court-circuit
2
Déclenchement à cause d’une surintensité
3
Déclenchement à cause d’un défaut à la terre
4
Défaut de surcharge thermique
5
Défaut de démarrage long
6
Défaut de blocage
7
Défaut de déséquilibre de phase
8
Défaut de sous-charge
9
Test de déclenchement de surintensité
10
Test de déclenchement (simulation d’une surcharge thermique)
11
Défaut de perte de communication RS 485 (arrêt)
12
Défaut de perte de communication RS 485 (déclenché)
13
Réservé
14
Défaut du module de communication
15
Module inexistant ou pas alimenté
51
Défaut interne de température de l’unité de contrôle multifonction ou thermostat endommagé
52
Défaut lecture après écriture PROA - EPROA
53
Défaut initialisation PROA
54
Défaut MPDB
55
Défaut dépassement pile
56
Défaut RAM
57
Défaut du checksum ROM (flash)
58
Défaut du chien de garde matériel
59
Courant détecté en position "Paro"
60
Courant détecté sur I2, en mode monophasé
61
Indicateur de déclenchement non détecté (uniquement avec le module “smart”)
62
A2 manquant (erreur de cablage)
63
A1 Surtension
xx
Défaut interne module (délivré par le module)
xx
Défaut déclenchement module (délivré par le module)
xx
Défaut retombée module (délivré par le module)
Annexes
05-2003
Unité de contrôle multifonction
D-2
Codes des alarmes
Un “numéro de code d’alarme” apparaît dans le registre lors d’une condition d’alarme selon le tableau
ci-dessous.
NOTA : les défauts internes de l’unité de contrôle multifonction ne sont pas sauvegardés dans les
registres de statistiques 150, etc
Informations
0
Aucune
1
Réservé
2
Réservé
3
Alarme d’un défaut à la terre
4
Alarme de surcharge thermique
5
Alarme d’un défaut démarrage long
6
Alarme d’un blocage
7
Alarme d’un déséquilibre de phase
8
Alarme de sous-charge
9
Réservé
10
Alarme de perte de communication RS 485
11
Alarme d’un défaut interne de température de l’unité de contrôle multifonction
12
Alarme du module de communication
13
Réservé
xx
Alarme de l’unité de contrôle multifonction (délivré par le module)
05-2003
Annexes
FRANÇAIS
Code
79
Unité de contrôle multifonction
Annexe E - Powersuite
L’atelier logiciel Powersuite (version ≥ V1.40) permet le paramétrage et la mise en service de l’unité
de contrôle à partir d’un PC dans un environnement Microsoft Windows 95, 98,NT4, 2000 et XP.
FRANÇAIS
Il peut être utilisé :
• Seul pour préparer et mémoriser des fichiers de configuration de l’unité de contrôle LUCM sur un
support type disquette, cédérom ou sur un disque dur.
La configuration de l’unité de contrôle peut s’éditer sur support papier ou être exportée vers des
logiciels de bureautique.
• Connecté au port Modbus de l’unité de contrôle pour configurer, régler et paramétrer les
différentes fonctions de protection moteur ou pour télécharger un fichier de configuration du PC
vers l’unité de contrôle ou de celle-ci vers le PC.
Un panneau de contrôle permet de visualiser les états et les valeurs de courant du démarreurcontrôleur. Véritable tableau de bord, il est ainsi possible de suivre en temps réel et avec une
grande convivialité les principales caractéristiques du démarreur :
- capacité thermique
- valeur moyenne et valeur par phase du courant moteur
- courant de défaut à la terre
- % de déséquilibre de phase
- Les états du démarreur et les alarmes liées aux fonctions de protection sont également
visualisées.
Les commandes de test des protections contre les surcharges thermiques et les surintensités sont
disponibles sur le panneau de commande.
Les registres de configuration, de surveillance, d’états et de commandes de l’unité de contrôle sont
accessibles et leurs contenus sont visualisés. Les contenus des registres de configuration peuvent
être modifiés.
Se reporter à la documentation du produit
80
Annexes
05-2003
DIA1ED3030203FR
05-2003
