Banc test 4 systèmes d’éclairage
Electricité
Banc test 4 systèmes d’éclairage
Ref :
282 033
1 Présentation
Le banc test permet l’étude comparative de 4 technologies d’éclairage, dans
des conditions expérimentales identiques et sécurisées. Cette étude permet
d’aborder la notion d’efficacité énergétique en comparant l’éclairement reçu
par une surface (exprimé en lux) et la consommation électrique instantanée.
Les 4 lampes sélectionnées représentent les 4 technologies les plus utilisées
dans les appareillages électriques. La lampe de référence étant la lampe de
40 W à incandescence, les 3 autres technologies alternatives sont données
par les fabricants comme équivalente en intensité lumineuse.
A titre d’exemple, ce dispositif didactique est particulièrement adapté au :
- Programme de 5ème et 4ème technologie (consommation et classification
des appareils électriques)
- Programme de 3ème Sciences Physiques (mesure de l’énergie électrique)
- Programme de seconde Professionnelle (CM2 : mesurer l’énergie distribuée
par le courant électrique, vérification expérimentale de la relation E =P.t ).
2 Composition
Ensemble constitué :
1 lampe à incandescence 40 W
1 lampe fluocompacte 7 W
1 lampe DEL 7,5 W
1 lampe halogène 28 W
1 carter amovible transparent en polycarbonate
1 embase équipée de 4 supports de lampes culot E27, chaque support étant
muni d’un interrupteur indépendant
1 trappe d’accès au 220 V verrouillable munie de 3 douilles de sécurité
FRANÇAIS
1
Electricité
Banc test 4 systèmes d’éclairage
Ref :
282 033
Sécurité assurée par 2 fusibles
3 Caractéristiques techniques
Dim ext.
Alimentation
Fréquence nominale
Puissance Max
190 x 190 x 322 mm
220 V
50 Hz
83 W
4 Mise en service ou remplacement d’une
lampe
Le banc test et les lampes ne sont pas livrés dans le même colis. Après avoir
réceptionné les 4 lampes, il faut procéder au montage de celles-ci sur leur
support.
FRANÇAIS
2
Electricité
Banc test 4 systèmes d’éclairage
Ref :
282 033
Outil nécessaire : tournevis muni d’un embout Torx T10
1. Le dispositif doit être hors tension.

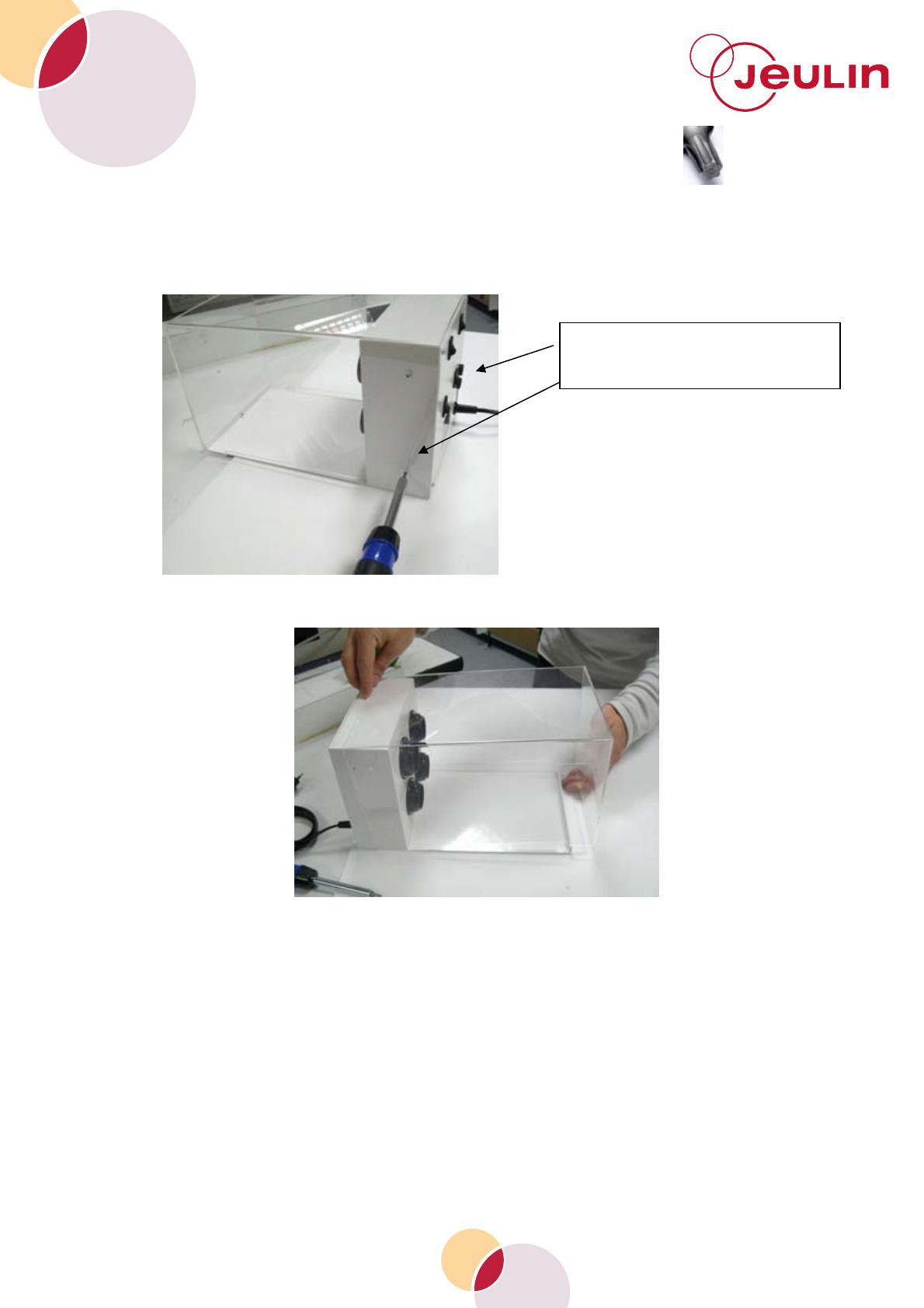

2. Déposer la vis en façade ainsi que les 4 vis de maintien du capot, 2 des vis
font également office de coupe circuit (1 phase, 1 neutre) assurant une
sécurité totale de manipulation figure b.
Le retrait des 2 vis situées en bas
actionne les 2 coupes circuits de
sécurité
3. Retirer le capot transparent
FRANÇAIS
3
Electricité
Banc test 4 systèmes d’éclairage
Ref :
282 033
b
a
c

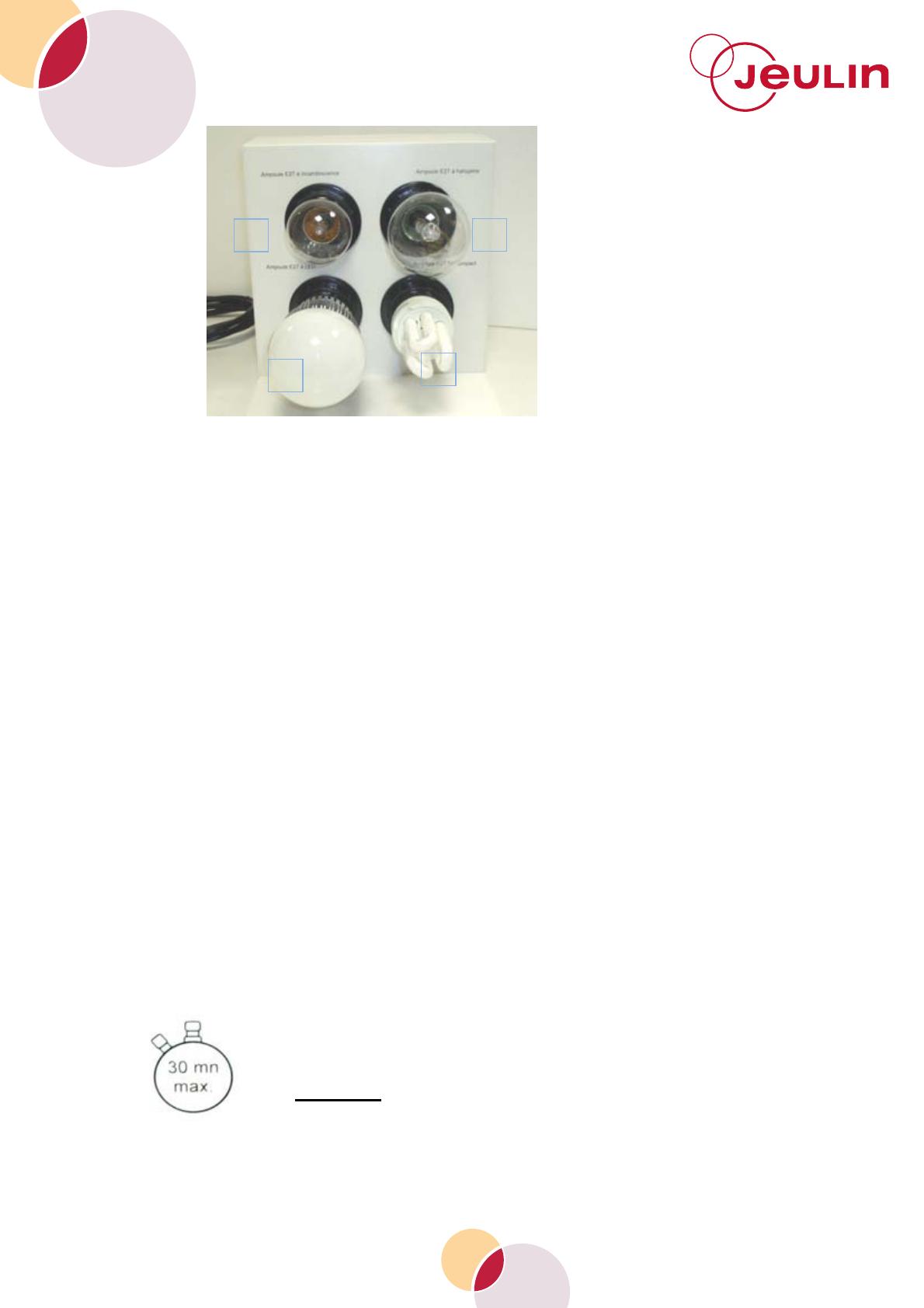

4. Visser chaque lampe dans son
logement en respectant l’indication pour
rappel
a. lampe à incandescence 40W
b. lampe halogène 28 W
c. lampe à LED
d. lampe fluocompact
d
5. Replacer le carter transparent et revisser les 5 vis Torx.
5 Utilisation
On peut tester individuellement ou simultanément plusieurs lampes ce qui
permet :
- Le test successif de chaque lampe
- L’addition des consommations de plusieurs lampes

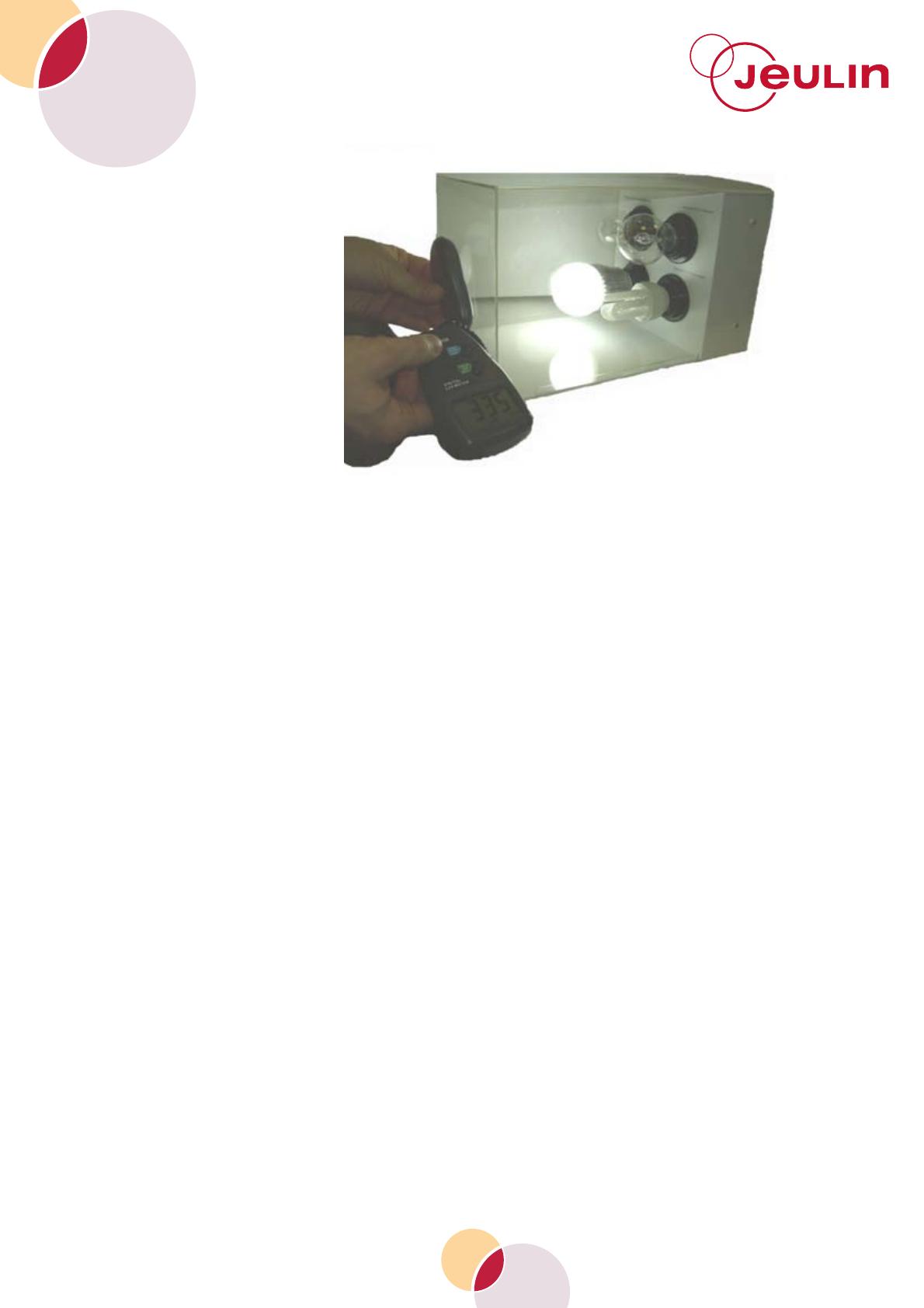

- De relever les puissances lumineuses en lux de chaque technologie
Les fabricants annoncent des équivalences d'efficacité lumineuse en lumens,
c'est-à-dire en flux lumineux émis par la lampe. Le banc test couplé à un
luxmètre permet de mesurer l’éclairement d’une surface en fonction de la
technologie. Dans ce cas, on mesure l’énergie lumineuse réellement reçue
par les objets.
Les unités de mesure de la lumière
Candela (cd) : unité d'intensité lumineuse du Système international.
Lumen (lm) : unité de flux lumineux correspondant au flux émis par une source
d'une intensité de 1 candela, contenu dans un angle solide de 1 stéradian.
Lux (lx) : unité d'éclairement, 1 lux est l'éclairement d'une surface placée à 1
m d'une source de lumière dont l'intensité est de 1 candela (1 lux = 1
lumen/m2).
6 Précaution
Pour des raisons de sécurité, le temps de manipulation en continu est limité à
30 minutes. Cette précaution est particulièrement importante pour les 2
technologies produisant le plus de chaleur que sont la lampe à incandescence
et la lampe halogène. En utilisation simultanée et au-delà de 45 minutes la
température de surface est très élevée et peut entraîner des déformations des
matériaux.
FRANÇAIS
4
Electricité
Banc test 4 systèmes d’éclairage
Ref :
282 033
7 La trappe d’accès au 220 V
Cette trappe permet, pour des
applications spécifiques type lycée
professionnel ou BTS, une mesure
directe sur le circuit d’alimentation en
220 V.
Le déverrouillage s’effectue à l’aide
d’un tournevis Torx T10.
Exemple d’utilisation d’un wattmètre.
Procédure pour la mesure de la puissance avec le Wattmètre Jeulin (réf 291
193)
1. Débrancher la prise électrique du banc test

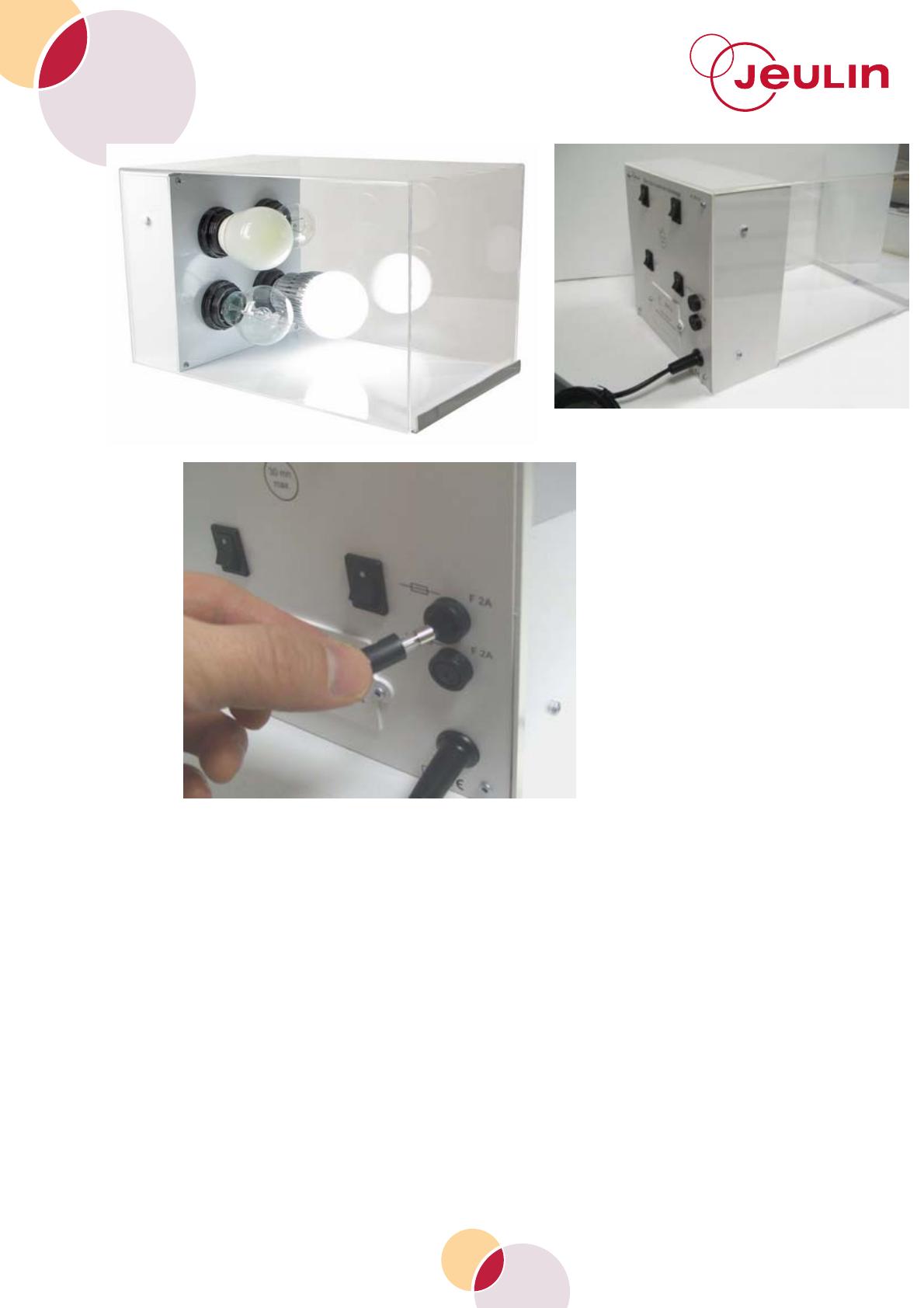

2. Dévisser les deux vis pour retirer la trappe d’accès au 220V : celle-ci donne
accès à trois douilles colorées ainsi qu’à un interrupteur clipsable
3. Mettre l’interrupteur sur O (OFF)
4. Brancher le wattmètre Jeulin conformément au câblage ci-dessous
5. Rebrancher le banc test sur le 220V
6. Alimenter le wattmètre avec son bloc d’alimentation 12V 500 mA
7. Allumer une ampoule : le wattmètre indique sa puissance
FRANÇAIS
5
Electricité
Banc test 4 systèmes d’éclairage
Ref :
282 033
Attention : N’oublier pas de remettre l’interrupteur situé sous la trappe
en position 1 (ON) avant de refermer la trappe.
Un exemple de
relevé au format
Excel est
disponible en
téléchargement
sur www.jeulin.fr.
Commun
(Com.)
Neutre
(L2)
Phase
(L1)
Phase
(L1)
8 Service après vente
La garantie est de 2 ans, le matériel doit être retourné dans nos ateliers.
Pour toutes réparations, réglages ou pièces détachées, veuillez contacter :
JEULIN - SUPPORT TECHNIQUE
Rue Jacques Monod
BP 1900
27 019 EVREUX CEDEX FRANCE
0 825 563 563 *
* 0,15 € TTC/ min à partir d'un poste fixe
FRANÇAIS
