modulation - demodulation

MODULATION - DEMODULATION

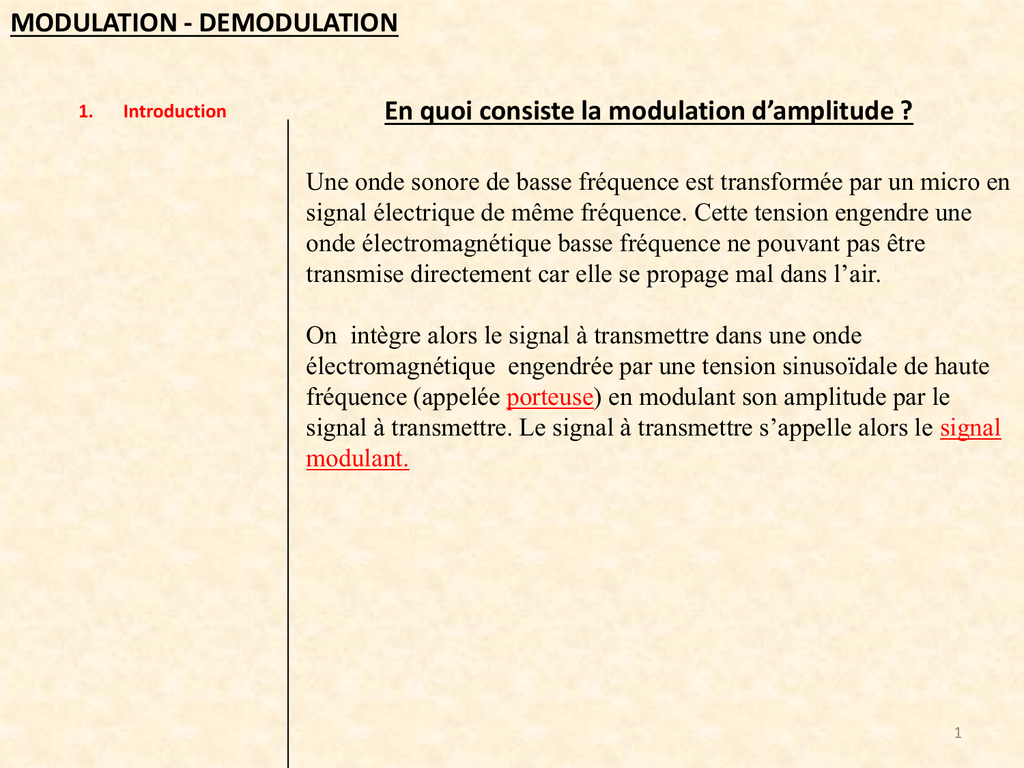

En quoi consiste la modulation d’amplitude ?
1. Introduction
1
Une onde sonore de basse fréquence est transformée par un micro en
signal électrique de même fréquence. Cette tension engendre une
onde électromagnétique basse fréquence ne pouvant pas être
transmise directement car elle se propage mal dans l’air.
On intègre alors le signal à transmettre dans une onde
électromagnétique engendrée par une tension sinusoïdale de haute
fréquence (appelée porteuse) en modulant son amplitude par le
signal à transmettre. Le signal à transmettre s’appelle alors le signal
modulant.

Quelle est l’expression de l’amplitude u(t) d’une
tension sinusoïdale ?
1. Introduction
2. Modélisation d’une
tension sinusoïdale
2
Une tension alternative sinusoïdale est modélisée par une fonction
cosinus de la forme :
MODULATION - DEMODULATION

1. Introduction
2. Modélisation d’une
tension sinusoïdale
3
UmT
MODULATION - DEMODULATION

1. Introduction
2. Modélisation d’une
tension sinusoïdale
4
se détermine en fonction des conditions initiales , si l’origine des
dates est judicieusement choisie on a qui est nulle et :
MODULATION - DEMODULATION

1. Introduction
2. Modélisation d’une
tension sinusoïdale
3. La modulation
d’amplitude
a) La tension de
décalage
5
MODULATION - DEMODULATION
Au signal modulant um(t) d’amplitude Um=2V et de fréquence
fm=440Hz ,
On obtient alors un signal modulant décalé um’(t) d’équation :
Le rapport est appelé taux de modulation. Il est noté m.
on ajoute une tension continue positive dite tension de décalage de
valeur U0= 3V
