Conception en Génie Electrique à l`aide d`éléments caractérisés

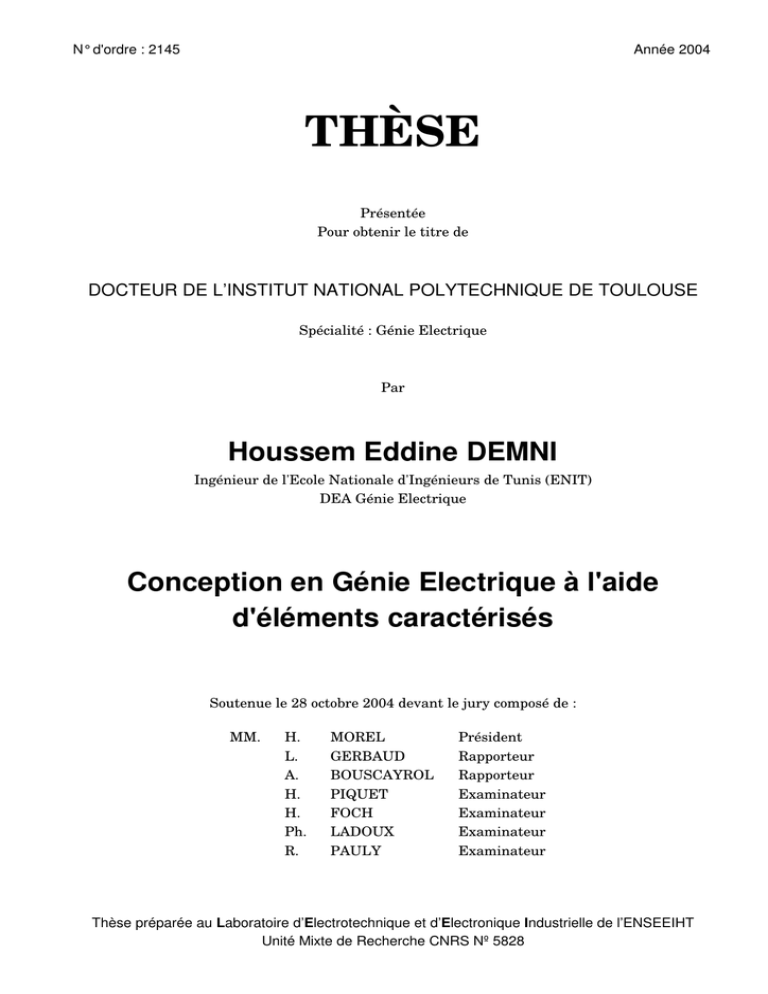

N° d'ordre : 2145 Année 2004
Thèse préparée au Laboratoire d’Electrotechnique et d’Electronique Industrielle de l’ENSEEIHT
Unité Mixte de Recherche CNRS Nº 5828
THÈSE
Présentée
Pour obtenir le titre de
DOCTEUR DE L’INSTITUT NATIONAL POLYTECHNIQUE DE TOULOUSE
Spécialité : Génie Electrique
Par
Houssem Eddine DEMNI
Ingénieur de l'Ecole Nationale d'Ingénieurs de Tunis (ENIT)
DEA Génie Electrique
Conception en Génie Electrique à l'aide
d'éléments caractérisés
Soutenue le 28 octobre 2004 devant le jury composé de :
MM.
H.
L.
A.
H.
H.
Ph.
R.
MOREL
GERBAUD
BOUSCAYROL
PIQUET
FOCH
LADOUX
PAULY
Président
Rapporteur
Rapporteur
Examinateur
Examinateur
Examinateur
Examinateur

Conception en Génie Electrique à l’aide
d’éléments caractérisés
Résumé
Ce travail traite de la conception systématique de chaînes de conversion d’énergie
dans le domaine du Génie Electrique. Nous proposons une approche dédiée à la conception
par association d’éléments caractérisés. A partir d’exigences formulées dans un cahier des
charges, les objectifs sont de définir une structure saine à l’aide d’éléments prédéfinis.
Dans ce cadre, nous avons adopté une méthode de caractérisation qui prend en
compte différents points de vues nécessaires pour la conception. Cette caractérisation
permet la mise en place de règles dont le respect garantit l’adéquation de la structure
proposée avec les objectifs du cahier des charges et la compatibilité en terme d’échanges
énergétiques entre les composants. Nous avons ensuite exploité l’approche de
caractérisation adoptée pour élaborer des méthodologies de conception systématiques des
structure de conversion de l'énergie électrique. Ces méthodologies nous ont servis de base
pour élaborer une application informatique d'aide à la conception, s'articulant
principalement sur trois outils : une base de donnée qui joue le rôle de bibliothèque
d’éléments caractérisés, un outil graphique permettant la construction de structures à l’aide
d’éléments caractérisés, un module d'expertise destiné à l’aide à la conception.
Mots-clés
Conception
Eléments caractérisés
Génie Electrique
Caractérisation énergétique
Conversion d’énergie
Règles d’association d’éléments

Electrical Engineering design using
characterized elements
Abstract
This work treats systematic design of energy transformation structures used in
Electrical Engineering. We propose an approach dedicated to design by association of
characterized elements. Starting from a set of specifications, the designer has to define a
coherent structure by assembling predefined elements.
Within this framework, we adopt a characterization approach that takes into
account various criteria necessary for design. Then, this approach allowed us to develop
methodologies for designing electric energy transformation structures. These
methodologies were used to implement a software application based on three tools : a data
base as an elements library, a graphic tool allowing the construction of energy
transformation structures, an expert module which helps the designer in his work.
Keywords
Design
Characterized elements
Electrical Engineering
Energetic characterization
Energy transformation
Elements association rules
