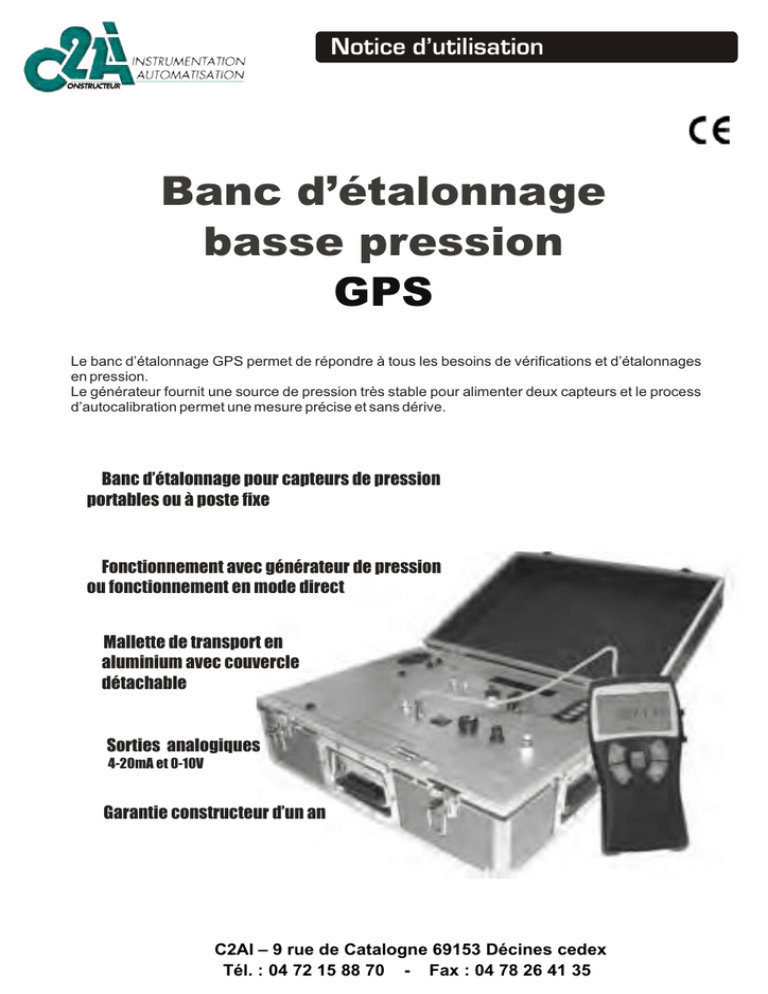

Banc d`étalonnage basse pression

GPS
Banc d’étalonnage
basse pression

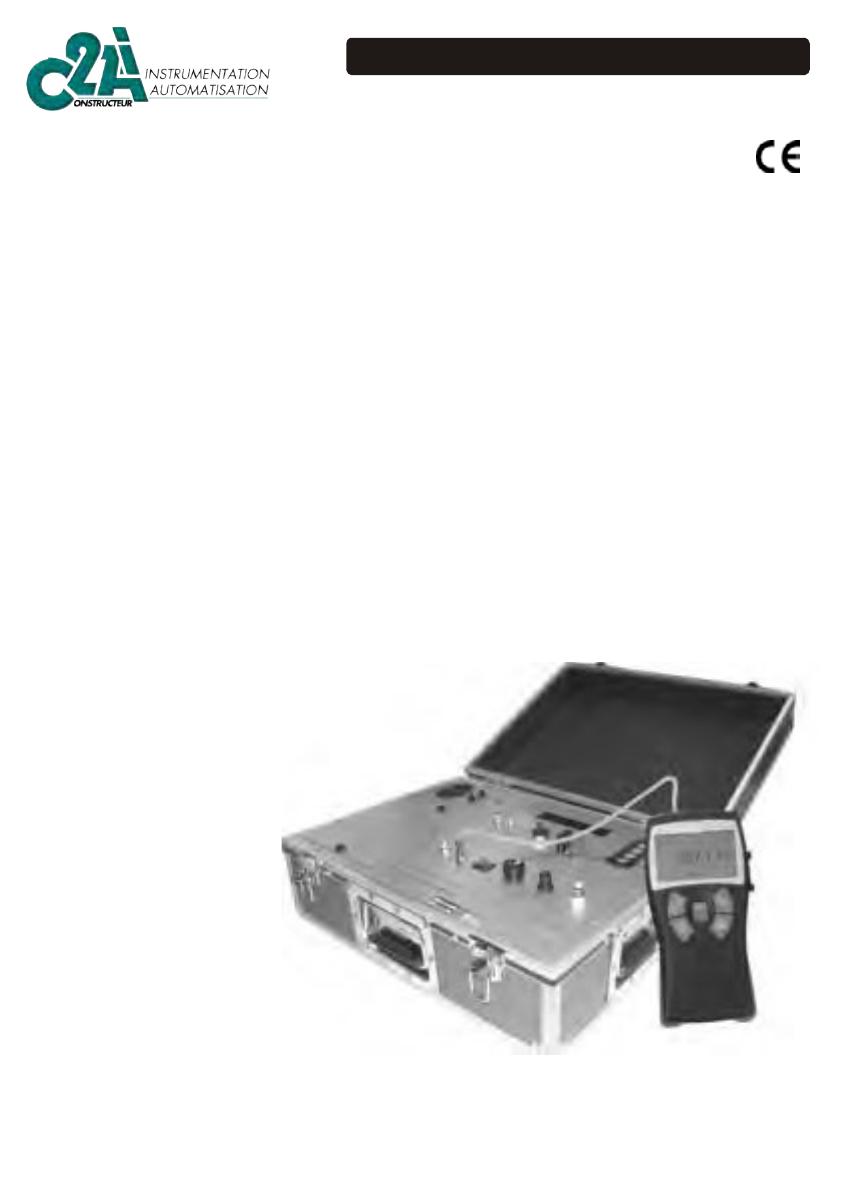

Le banc d’étalonnage GPS permet de répondre à tous les besoins de vérifications et d’étalonnages
en pression.
Le générateur fournit une source de pression très stable pour alimenter deux capteurs et le process
d’autocalibration permet une mesure précise et sans dérive.
Banc d’étalonnage pour capteurs de pression
portables ou à poste fixe
Fonctionnement avec générateur de pression
ou fonctionnement en mode direct
Garantie constructeur d’un an
Mallette de transport en
aluminium avec couvercle
détachable
Sorties analogiques
4-20mA et 0-10V
Notice d’utilisation
Tél. : [phone] - Fax : [phone]
C2AI – 9 rue de Catalogne 69153 Décines cedex

SOMMAIRE
Caractéristiques techniques
- Présentation .................................................................2
- Accessoires..................................................................2
- Descriptif ....................................................................3-4
Recommandations...............................................................4
Principe de fonctionnement....................................................5
- Fonctionnement avec générateur de pression..........................5-6
- Fonctionnement en mode direct ..........................................6
- Calibration du capteur de référence......................................6-7
Garantie et service après-vente ...............................................7

0 à 500,0 Pa (basse échelle).
Gammes de mesure Jusqu’à 10000 Pa (haute échelle).
0,1 Pa (pour gamme 500,0Pa).
Résolution 1 Pa (pour gamme > 500Pa).
Précision du capteur étalon meilleure que ± 0,5 %.
± 1 Pa (basse échelle).
Stabilité ± 2 Pa (haute échelle).
Température d’utilisation de +5 à +40 °C.
Sorties analogiques du capteur de réf. 4 20 mA et 0 10 V.
Affichage alphanumérique à LED (125 x 30).
Générateur de pression pompe à membrane.
alimentation des capteurs à étalonner
par raccords/coupleurs rapides
Sorties pression
pour tubes de 3 x 5.
Tension d’alimentation 230 VAC / 50 60 Hz.
Fusibles de protection général 1 A.
Fusible de protection du capteur de référence 50 mA.
Dimensions de l’appareil 520 x 370 x 200 mm.
Poids 7 Kg.
Présentation en mallette de transport aluminium
2
CARACTERISTIQUES TECHNIQUES
Banc d'étalonnage de pression autonome type GPS2.
Présentation :
Le banc d’étalonnage GPS est livré avec les accessoires suivants :
Un câble d’alimentation secteur.
Fusible de rechange pour l’alimentation.
Tubes silicones translucide et noir avec embouts de coupleur rapide.
Certificat d’étalonnage selon la norme AFNOR.
Notice d’utilisation.
Cordons électriques de raccordement avec fiches bananes.
Accessoires :

3
Descriptif :

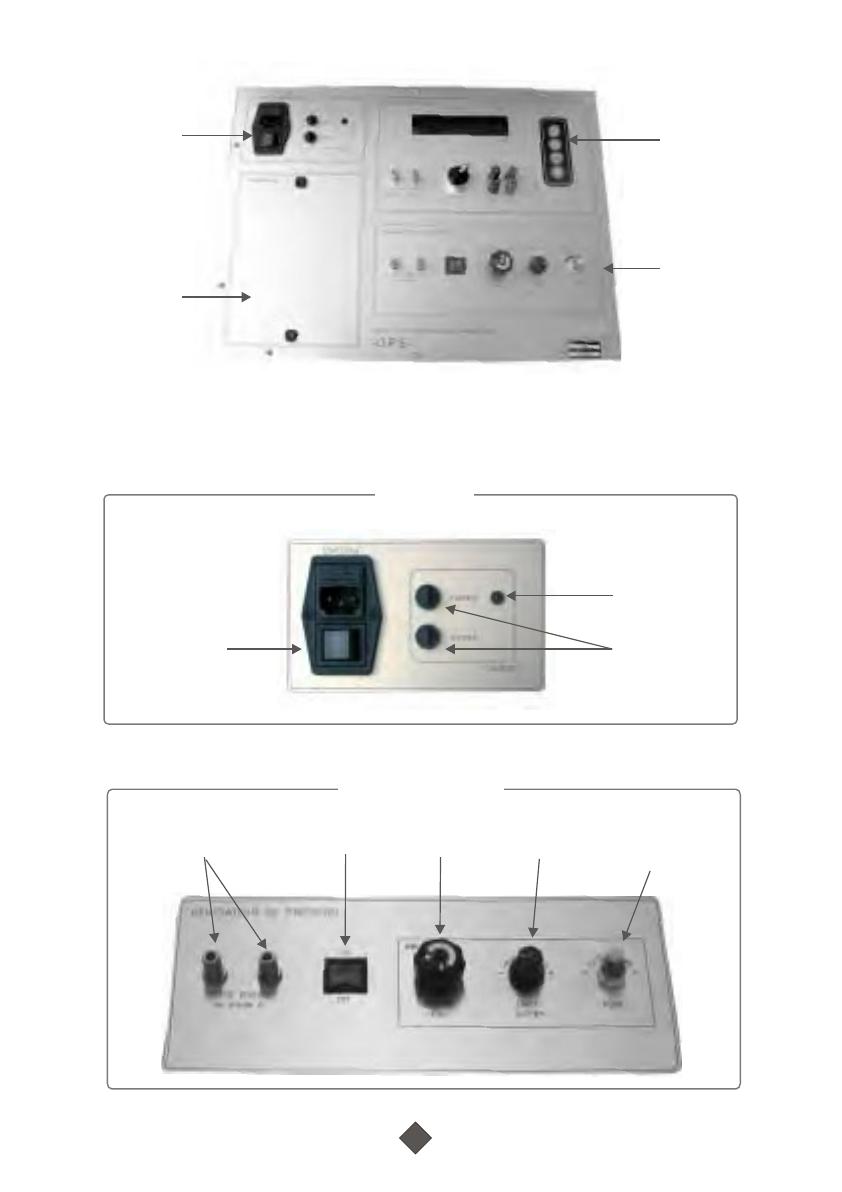

Capteur de
référence
Générateur
de pression
Alimentation
Trappe de
rangement
des
accessoires
Alimentation
Interrupteur
général
LED de mise
sous tension
Fusibles de
protection
Générateur de pression
Sorties de pression du
capteur à contrôler
Interrupteur de
la pompe
Robinet
d’arrivée d’air
Réglage du
débit
Réglage
micrométrique
de la fuite

4
Capteur de référence
RECOMMANDATIONS
Afin d’assurer un bon fonctionnement et une mesure précise avec le banc d’étalonnage GPS,
nous vous recommandons d’utiliser l’appareil dans un endroit protégé de toute source de
chaleur importante, de vibrations et d’humidité.
Placer le banc dans une atmosphère ambiante satisfait pleinement les conditions optimales
d’utilisation.
Vérifier également la bonne mise à la terre lorsqu’il est raccordé au secteur.

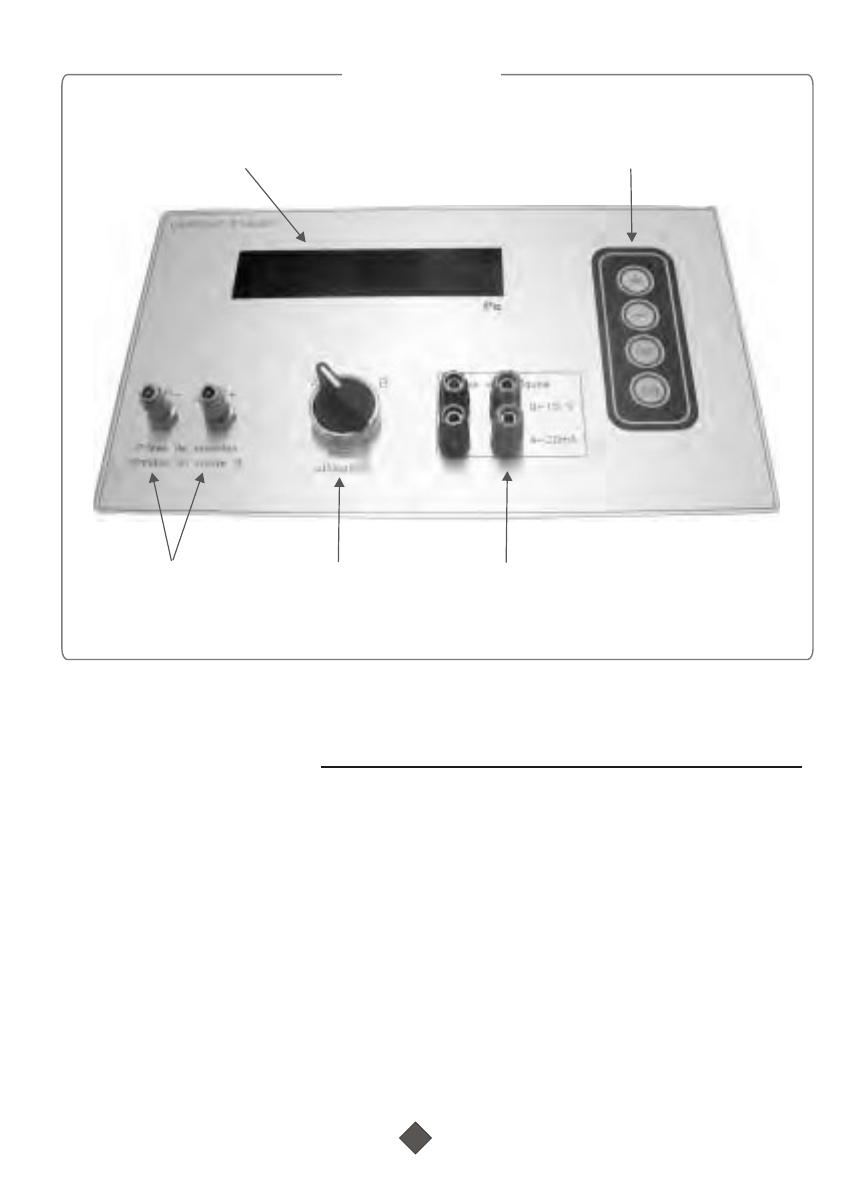

Afficheur du
capteur étalon
Clavier de commande
du capteur étalon
Prises de pression du
capteur étalon
Inverseur
du mode
d’utilisation
Sorties analogiques du
capteur
