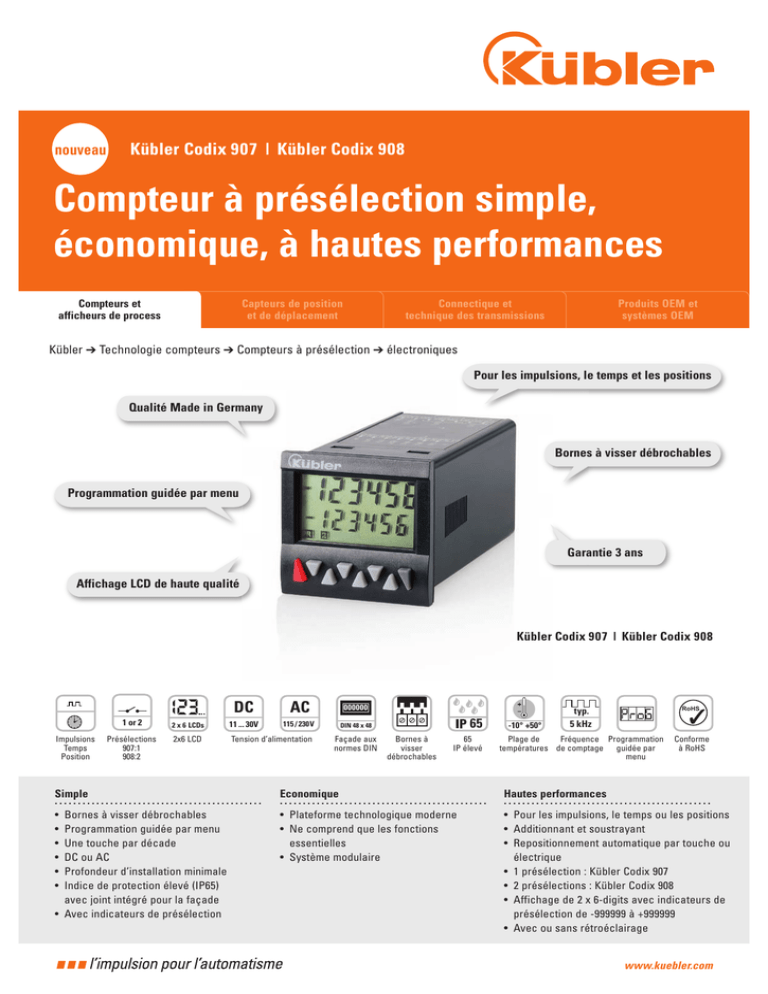

Compteur à présélection simple, économique, à hautes performances

Compteurs et
afficheurs de process Capteurs de position et de déplacement Connectique et technique des transmissions Produits OEM et systèmes OEM
Compteur à présélection simple,
économique, à hautes performances
Kübler Codix 907 | Kübler Codix 908
Simple
.............................................
• Bornes à visser débrochables
• Programmation guidée par menu
• Une touche par décade
• DC ou AC
• Profondeur d’installation minimale
• Indice de protection élevé (IP65)
avec joint intégré pour la façade
• Avec indicateurs de présélection
Economique
.............................................
• Plateforme technologique moderne
• Ne comprend que les fonctions
essentielles
• Système modulaire
Hautes performances
.............................................
• Pour les impulsions, le temps ou les positions
• Additionnant et soustrayant
• Repositionnement automatique par touche ou
électrique
• 1 présélection : Kübler Codix 907
• 2 présélections : Kübler Codix 908
• Affichage de 2 x 6-digits avec indicateurs de
présélection de -999999 à +999999
• Avec ou sans rétroéclairage
Kübler ➔Technologie compteurs ➔Compteurs à présélection ➔électroniques
Kübler Codix 907 | Kübler Codix 908
Façade aux
normes DIN
AC
115 / 230 V
DC
11 ... 30V
Tension d’alimentation
RoHS
Programmation
guidée par
menu
Conforme
à RoHS
Bornes à
visser
débrochables
-10° +50°
Plage de
températures
DIN 48 x 48
000000
2 x 6 LCDs
typ.
5 kHz
Fréquence
de comptage
1 or 2
Présélections
907:1
908:2
Impulsions
Temps
Position
2x6 LCD
65
65
IP élevé
www.kuebler.com
nouveau
Qualité Made in Germany
Pour les impulsions, le temps et les positions
Bornes à visser débrochables
Garantie 3 ans
Programmation guidée par menu
Affichage LCD de haute qualité

Entrées de signal et de commande
1Alimentation en tension d’un capteur
2GND (0 VDC)
Alimentation en tension d’un capteur
3INP A (Entrée de signal A)
4INP B (Entrée de signal B)
5RESET (Entrée Reset)
6LOCK
(Entrée de verrouillage des touches)
7n. c.
8n. c.
Version avec relais/optocoupleurs
9Contact de relais fermé/Collecteur
10 Contact de relais N.O./Emetteur
11 Contact de relais fermé/Emetteur
12 Contact de relais N.O./non utilisé
13 Contact de relais N.F./Collecteur
14 AC: 115/230 V AC N~
DC: 11 ... 30 V DC
15 AC: 115/230 V AC L~
DC: GND (0 V DC)
91
4,25
max. 10,5
7
45
15,5
Caractéristiques techniques
48
48
Tension
d’alimentation
Sortie 1
Sortie 2
Kit d’accessoires
(Réf. de commande G007912)
• 1 cadre frontal pour montage par vis
Découpe d’encastrement 50 x 50 mm
• Cadre frontal pour montage par étrier
Découpe d’encastrement 50 x 50 mm
• Etrier à ressorts
• Gabarit pour la découpe
d’encastrement
• 2 joints plats
R600.942.008 03 ??? 09 ES
Pièces de rechange
• Bornes à visser, 8 bornes
1 ...8: Réf. de commande N100498
• Bornes à visser, 7 bornes
9 ...15: Réf. de commande N100548u002
Etendue de la livraison
• Compteur à présélection
• Etrier de montage
• Bornes à visser, 8 bornes
• Bornes à visser, 7 bornes
• Instructions d’utilisation
• Joint de façade intégré
Kübler Codix 907 | Kübler Codix 908
Raccordement
Dimensions
Découpe
d’encastrement
Nombre de présélections
7= 1 présélection
8= 2 présélections
Réf. de commande
6.90X.010X.XA 0
Modèles standard tenus en stock
6.907.0100.3A0, 6.907.0100.0A0,
6.908.0100.3A0, 6.908.0100.0A0,
6.908.0101.3A0, 6.908.0101.0A0
Tension d’alimentation
0= 230 V AC, 50/60 Hz
1= 115 V AC, 50/60 Hz
3= 10 ... 30 V DC
Options LCD
0= sans rétroéclairage
1= rétroéclairage vert
Fritz Kübler Sàrl •Compteurs et codeurs industriels •195 rue de Soultz •F-68270 Wittenheim •Tél. [phone] •Fax [phone]
[e-mail] •www.kuebler.com
Tension 115 / 230 V AC / max. 6,5 VA, 50/60 Hz,
d’alimentation 11 ... 30 V DC / max. 4 W
Protection par 230 V AC: T 0,1 A, 115 V AC: T 0,125 A
fusible externe 11 ... 30 V DC: T 0,2 A
Affichage Affichage LCD à 2 lignes, 2 x 6 digits,
positif vert avec rétroéclairage en option
Sauvegarde des données Min. 10 ans, EEPROM
Entrées
Entrées de comptage A et B
Polarité des entrées programmable, commune à toutes les entrées
NPN/PNP
Résistance d’entrée 10 kOhms
Fréquence de comptage Typ. 5 kHz (détails, voir la notice d’instructions)
amortissable à 30 Hz (contacts mécaniques)
Entrées de commande Lock, Reset:
et de reset
Durée d’impulsion min. Statique / 1 msec
sur les entrées
Niveaux de commutation - alimentation AC/ DC
4 ... 30 V DC Bas: 0 ... 2 V DC Haut: 3,5 ... 30 V DC
Forme des impulsions Variable, entrées à Trigger de Schmitt
Sorties Tension de commutation max. 250 V AC / 110 V DC,
Courant de commutation max. 3 A AC / A DC
Courant de commutation min. 30 mA DC
Puissance de commutation max. 750 VA / 90 W
Sortie 1 Durée de vie mécanique (cycles de commutation): 2 x 107
Nbre de cycles de commutation à 3 A / 250 V AC: 1 x 105
Nbre de cycles de commutation à 3 A / 30 V DC: 1 x 105
Relais avec contact à fermeture, programmable comme
normalement ouvert ou normalement fermé
Sortie 2 Durée de vie mécanique (cycles de commutation): 20 x 106
Nbre de cycles de commutation à 3 A / 250 V AC: 5 x 104
Nbre de cycles de commutation à 3 A / 30 V DC: 5 x 104
Relais avec contact inverseur
Temps de réaction Compteur d’impulsions: < 15 msec
des entrées Compteur horaire: < 10 msec
Modes de comptage
Compteur d’impulsions Sens de comptage, différence, entrée pour codeur
Compteur horaire FrErun, InpA.InpB., InpB.InpB.
(modes de mise en route)
Tension d’alimentation pour capteurs
Alimentation AC 24 V DC –40/+15%,
50 mA pour 230 V AC, 40 mA pour 115 V AC
Alimentation DC Max. 50 mA, la tension d’alimentation externe est transférée
Température –10 °C ... +50 °C
de fonctionnement
Température de stockage –25 °C ... +75 °C
Humidité relative 93% à +40 °C, sans-condensation
Altitude Jusqu’à 2000 m
CEM Emission de perturbations EN55011 classe B
Sécurité de l’appareil EN 61010 partie 1; classe de protection: 2
Utilisation Degré de salissure 2
Indice de protection IP65 (en façade)
Poids Version AC env. 250 g
Version DC env. 150 g
