Physique Radiologique

1
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 1
Physique Radiologique
Première Partie : Radiologie
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 2
Plan
1. Production de Rayons X en radiologie
2. Formation de l’image radiologique
3. Qualité de l’image radiologique

2
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 3
I. Production de Rayons X
en Radiologie
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 4
A. Rappels
I. Production des RX en radiologie

3
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 5
A. Rappels
Rappels sur les photons X :
– RX sont des photons X découvert par Rœntgen
– Produits par les électrons
– Photons (hν) = Rayonnement électromagnétique
– Mode de propagation de l’énergie sous forme d’onde
ou de particule
– Sans charge, sans masse
– Transfert d’énergie sans transport de matière
– Rayonnement Indirectement ionisant
• Ionisation : être capable d’arracher un e- à la matière
• Le photon met en mouvement un e- qui ionise la matière =>
Ionisation secondaire
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 6
A. Rappels
Rappels sur les photons X:
– Longueur d’onde des X (λ) : 10
-3
nm < λ< 10 nm
– Distance entre 2 points de l’onde strictement identique à un t donné
– Énergie des hν: 10 keV < hν< 25 MeV
–Radio 10 < hν
νν
ν< 150 keV
–hν
νν
ν= hc / λ
λλ
λ
– .h : constante de Planck
– .c : célérité (3 x 10
8
m.s
-1
)

4
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 7
A. Rappels

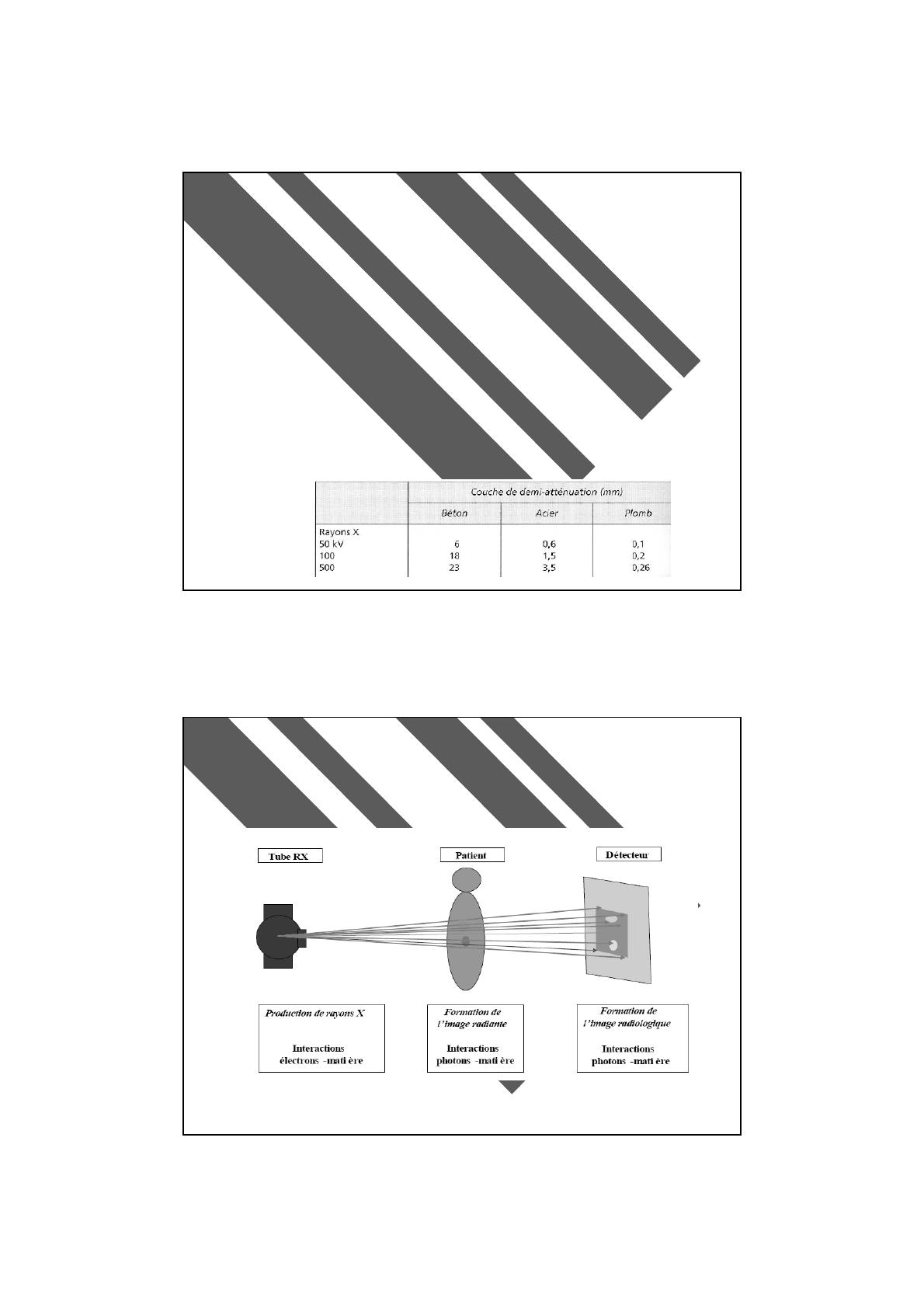

Rappels sur l’atténuation des photons :
– Les photons X sont atténués ou stoppés dans la matière
– On caractérise l’atténuation des photons dans la matière
par :
• Le coefficient d’atténuation : µ
µµ
µ
Propre à chaque matériau
Dépend de l’énergie du rayonnement et de la densité du matériau (Z)
• La couche de demi-atténuation : CDA
Épaisseur qui permet de diminuer le faisceau de hνinitiaux de 50 %
CDA = ln 2 / µ
µµ
µ
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 8
A. Rappels
Des RX à l’image :

5
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 9
A. Rappels
La source de RX est composée :
– Un tube contenant un foyer et une cible
– Une gaine qui protège des chocs et du
rayonnement de fuite
– Une alimentation électrique : Générateur Haute
Tension (HT)
– Un dispositif de collimation limitant la taille du
faisceau
Joël GREFFIER
Radiophysicien Cours Physique MEM 2ème Année 10
B. Tube de Coolidge : Tube à RX
I. Production des RX en radiologie
