L'inverseur de source automatique : Fonctionnement et applications

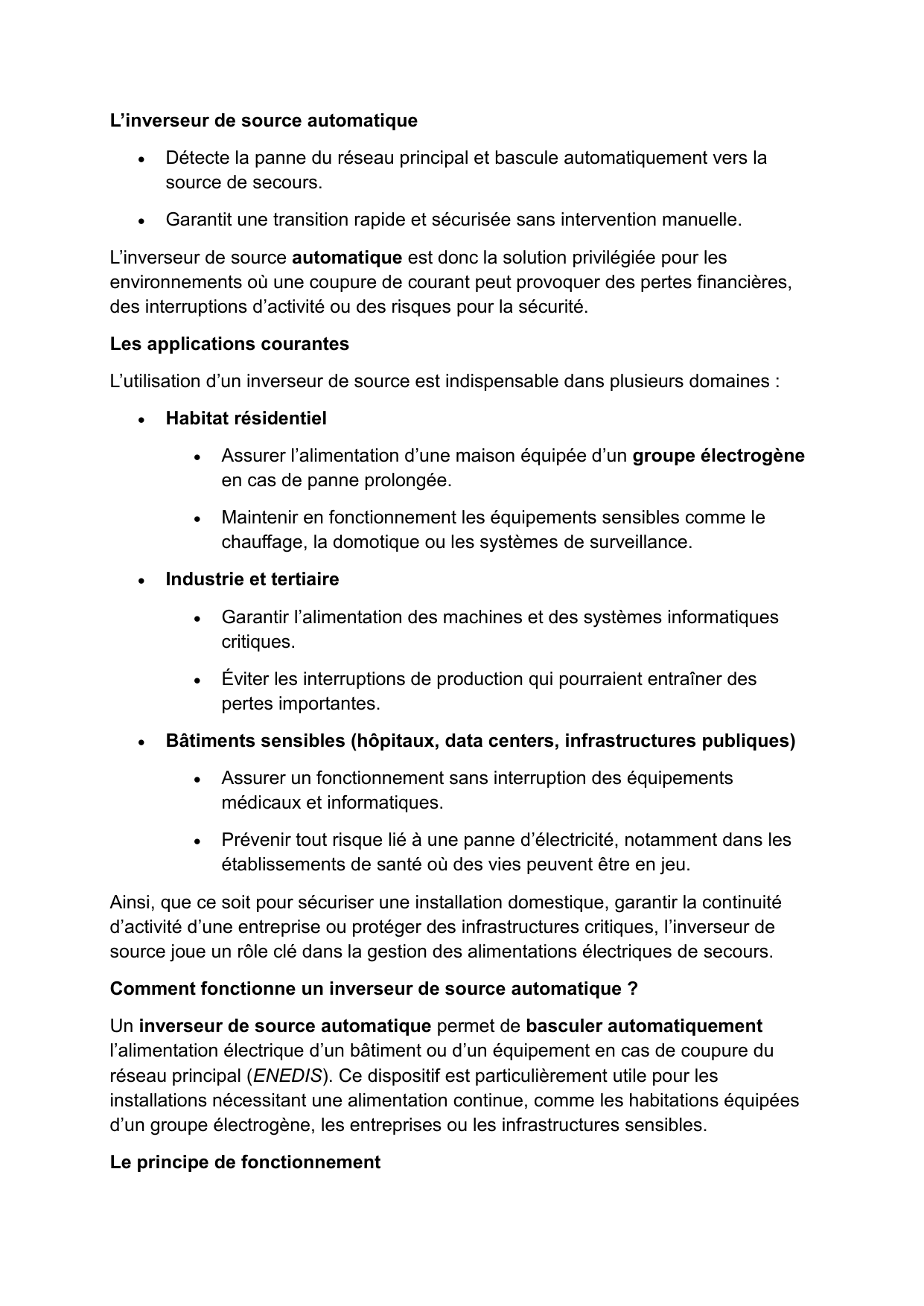

L’inverseur de source automatique
 Détecte la panne du réseau principal et bascule automatiquement vers la
source de secours.
 Garantit une transition rapide et sécurisée sans intervention manuelle.
L’inverseur de source automatique est donc la solution privilégiée pour les
environnements où une coupure de courant peut provoquer des pertes financières,
des interruptions d’activité ou des risques pour la sécurité.
Les applications courantes
L’utilisation d’un inverseur de source est indispensable dans plusieurs domaines :
 Habitat résidentiel
 Assurer l’alimentation d’une maison équipée d’un groupe électrogène
en cas de panne prolongée.
 Maintenir en fonctionnement les équipements sensibles comme le
chauffage, la domotique ou les systèmes de surveillance.
 Industrie et tertiaire
 Garantir l’alimentation des machines et des systèmes informatiques
critiques.
 Éviter les interruptions de production qui pourraient entraîner des
pertes importantes.
 Bâtiments sensibles (hôpitaux, data centers, infrastructures publiques)
 Assurer un fonctionnement sans interruption des équipements
médicaux et informatiques.
 Prévenir tout risque lié à une panne d’électricité, notamment dans les
établissements de santé où des vies peuvent être en jeu.
Ainsi, que ce soit pour sécuriser une installation domestique, garantir la continuité
d’activité d’une entreprise ou protéger des infrastructures critiques, l’inverseur de
source joue un rôle clé dans la gestion des alimentations électriques de secours.
Comment fonctionne un inverseur de source automatique ?
Un inverseur de source automatique permet de basculer automatiquement
l’alimentation électrique d’un bâtiment ou d’un équipement en cas de coupure du
réseau principal (ENEDIS). Ce dispositif est particulièrement utile pour les
installations nécessitant une alimentation continue, comme les habitations équipées
d’un groupe électrogène, les entreprises ou les infrastructures sensibles.
Le principe de fonctionnement

L’inverseur de source automatique est conçu pour surveiller en permanence l’état du
réseau principal. Son fonctionnement suit généralement ces étapes :
1. Alimentation normale : tant que le réseau ENEDIS fournit du courant,
l’inverseur maintient l’installation connectée à cette source principale.
2. Détection de la panne : dès qu’une coupure de courant est détectée,
l’inverseur enclenche le processus de commutation.
3. Mise en route de la source secondaire : si un groupe électrogène est
utilisé comme source de secours, l’inverseur envoie un signal pour démarrer
automatiquement le groupe.
4. Basculement sécurisé : une fois que la tension de la source secondaire est
stable, l’inverseur de source bascule l’installation sur cette alimentation de
secours.
5. Retour à la normale : lorsque le réseau principal est rétabli, l’inverseur
détecte le retour du courant, attend une stabilisation, puis rebranche
l’installation sur ENEDIS avant d’éteindre la source de secours.
Ce fonctionnement garantit une transition fluide et sécurisée, évitant ainsi tout
risque d’endommagement des équipements électriques.
Le rôle clé du contacteur inverseur et des commandes déportées
Un contacteur inverseur est un dispositif électrique permettant d’assurer le
basculement sécurisé entre deux sources d’alimentation. Dans une installation
avec un inverseur de source automatique, l’utilisation de contacteurs
inverseurs apporte plusieurs avantages :
 Automatisation du basculement : plus besoin d’intervention manuelle, tout
se fait instantanément.
 Fiabilité et sécurité : les contacteurs assurent une transition sans court-
circuit entre les sources.
 Adaptabilité : compatible avec des installations monophasées ou
triphasées, selon les besoins.
Grâce à ces contacteurs, l’inverseur de source automatique devient une solution
robuste et performante, idéale pour assurer la continuité de l’alimentation électrique
sans risque de coupure prolongée.
Les différents types d’inverseurs de source
Il existe plusieurs types d’inverseurs de source adaptés à différentes configurations
électriques. Le choix entre un inverseur de source monophasé et un inverseur de
source triphasé, ainsi que entre un modèle manuel ou automatique, dépend des
besoins spécifiques de l’installation.

L'inverseur de source monophasé
Un inverseur de source monophasé est conçu pour les installations utilisant une
alimentation 230V en monophasé, ce qui est le cas de la plupart des habitations et
des petits locaux professionnels.
Les caractéristiques :
 Alimente les équipements domestiques classiques (éclairage, électroménager,
chauffage, etc.).
 Fonctionne avec un groupe électrogène monophasé en cas de coupure.
 Installation simple et économique.
L'inverseur de source triphasé
Chapitre I Un inverseur de source triphasé est destiné aux installations nécessitant
une alimentation 400V en triphasé, généralement utilisées dans l’industrie, les
commerces et certains bâtiments tertiaires.
Chapitre II Les caractéristiques :
 Conçu pour les équipements nécessitant une puissance plus élevée
(machines industrielles, moteurs électriques, pompes, etc.).
 Compatible avec des groupes électrogènes triphasés.
 Permet de gérer des charges déséquilibrées entre les phases.
Inverseur de sources automatique (ATSE : Inverseur de sources automatique)
C’est l'équipement le plus communément employé pour les équipements de fort
calibre. Aucune intervention humaine directe n’est nécessaire. La permutation des
sources est pilotée électriquement.
Système ATSE dérivé : 2 ou 3 disjoncteurs ou interrupteurs-sectionneurs pouvant
présenter des configurations différentes et interverrouillés électriquement. De plus,
un interverrouillage mécanique assure la protection contre les dysfonctionnements
électriques ou les mauvaises manipulations.
ATSE non dérivé : ATSE muni d'un automatisme spécifique. Le produit standard est
équipé d'un système de verrouillage mécanique qui protège contre les
dysfonctionnements électriques et les erreurs de manipulation.
