Travaux Dirigés N°2 : Équilibre Statique et Continuum Spatial

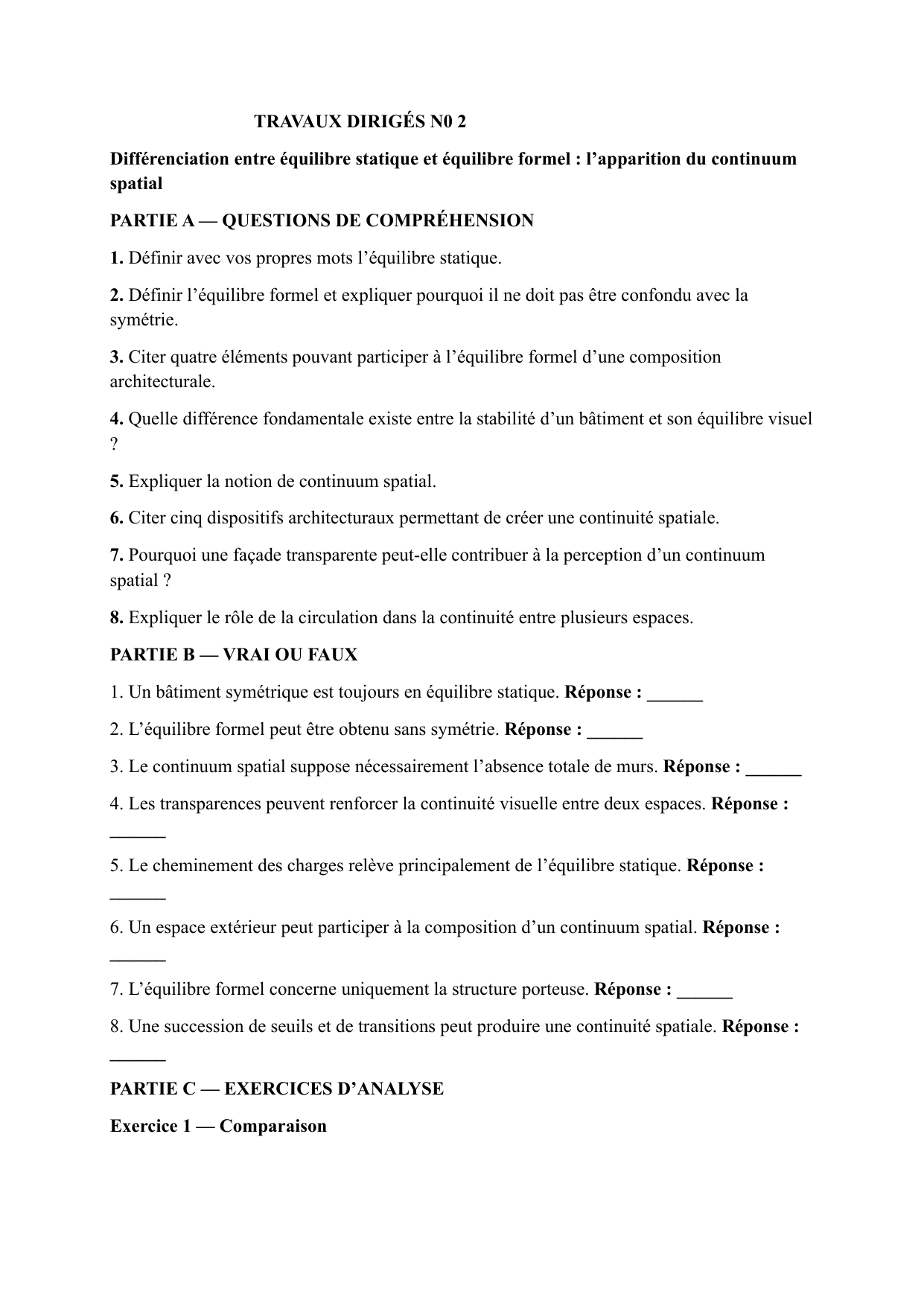

TRAVAUX DIRIGÉS N0 2
Différenciation entre équilibre statique et équilibre formel : l’apparition du continuum
spatial
PARTIE A — QUESTIONS DE COMPRÉHENSION
1. Définir avec vos propres mots l’équilibre statique.
2. Définir l’équilibre formel et expliquer pourquoi il ne doit pas être confondu avec la
symétrie.
3. Citer quatre éléments pouvant participer à l’équilibre formel d’une composition
architecturale.
4. Quelle différence fondamentale existe entre la stabilité d’un bâtiment et son équilibre visuel
?
5. Expliquer la notion de continuum spatial.
6. Citer cinq dispositifs architecturaux permettant de créer une continuité spatiale.
7. Pourquoi une façade transparente peut-elle contribuer à la perception d’un continuum
spatial ?
8. Expliquer le rôle de la circulation dans la continuité entre plusieurs espaces.
PARTIE B — VRAI OU FAUX
1. Un bâtiment symétrique est toujours en équilibre statique. Réponse : ______
2. L’équilibre formel peut être obtenu sans symétrie. Réponse : ______
3. Le continuum spatial suppose nécessairement l’absence totale de murs. Réponse : ______
4. Les transparences peuvent renforcer la continuité visuelle entre deux espaces. Réponse :
______
5. Le cheminement des charges relève principalement de l’équilibre statique. Réponse :
______
6. Un espace extérieur peut participer à la composition d’un continuum spatial. Réponse :
______
7. L’équilibre formel concerne uniquement la structure porteuse. Réponse : ______
8. Une succession de seuils et de transitions peut produire une continuité spatiale. Réponse :
______
PARTIE C — EXERCICES D’ANALYSE
Exercice 1 — Comparaison

On considère deux bâtiments : A possède une structure régulière avec poteaux et poutres
clairement identifiables, mais une composition visuelle asymétrique ; B possède une
composition très équilibrée visuellement, mais une structure irrégulière.
Questions :
a) Lequel illustre principalement l’équilibre statique ?
b) Lequel illustre principalement l’équilibre formel ?
c) Peut-on retrouver les deux formes d’équilibre dans un même bâtiment ? Justifier.
Exercice 2 — Analyse d’un plan
Imaginez un plan comportant : un séjour ouvert sur une terrasse, une cuisine semi-ouverte, un
patio central et une circulation longitudinale reliant les différentes pièces.
Questions :
1) Repérer les espaces qui participent au continuum spatial.
2) Identifier les limites physiques et les limites visuelles.
3) Montrer comment le patio et la terrasse prolongent l’espace intérieur.
4) Proposer deux modifications permettant d’accentuer la continuité spatiale.
Exercice 3 — Étude d’une façade
Une façade présente une alternance de murs pleins, de baies vitrées et de panneaux en retrait.
Le niveau du rez-de-chaussée se prolonge par une terrasse couverte.
Questions :
a) Quels éléments créent un équilibre formel ?
b) Quels éléments favorisent la continuité intérieur–extérieur ?
c) La composition doit-elle être parfaitement symétrique pour être équilibrée ? Argumenter.
cheminement des charges.
4. Analyse de l’équilibre formel : axes, proportions, rythme, répétition, contraste, pleins et
vides.
5. Analyse du continuum spatial : parcours, transparences, seuils, prolongements, relations
intérieur–extérieur.
La réintroduction de la représentation de la nature comme argument architectonique
PARTIE A — QUESTIONS DE COMPRÉHENSION
1. Définir la notion de représentation de la nature en architecture.
2. Qu’est-ce qu’un argument architectonique ?

3. Quelle différence existe entre imiter une forme naturelle et s’inspirer d’un principe naturel
?
4. Citer cinq manières par lesquelles la nature peut apparaître dans une œuvre architecturale.
5. Pourquoi la végétation peut-elle devenir un élément de conception et non un simple décor ?
6. Expliquer le rôle du site naturel dans la conception architecturale.
7. Comment la lumière naturelle peut-elle constituer un argument de projet ?
8. Donner trois exemples de relations possibles entre architecture et paysage.
PARTIE B — VRAI OU FAUX
1. La représentation de la nature en architecture se limite aux motifs végétaux. Réponse :
______
2. Une architecture peut s’inspirer de principes naturels sans reproduire une forme naturelle.
Réponse :
______
3. Le paysage peut participer à l’organisation des espaces architecturaux. Réponse : ______
4. L’utilisation de matériaux naturels constitue automatiquement une architecture
bioclimatique. Réponse
: ______
5. La lumière naturelle peut influencer la forme et l’organisation d’un bâtiment. Réponse :
______
6. Un bâtiment peut intégrer la végétation comme dispositif spatial. Réponse : ______
7. Toute forme organique est nécessairement inspirée directement de la nature. Réponse :
______
8. La nature peut constituer un argument esthétique, spatial, environnemental ou symbolique.
Réponse :
______
PARTIE C — EXERCICES D’ANALYSE
Exercice 1 — Nature décorative ou nature génératrice ?
Comparez deux bâtiments imaginaires : A utilise des motifs de feuilles sur ses façades ; B
organise ses espaces autour d’un jardin intérieur, privilégie l’éclairage naturel et assure une
ventilation traversante.
Questions :
a) Lequel utilise principalement la nature comme représentation visuelle ?

b) Lequel l’utilise comme principe de conception ?
c) Peut-on combiner les deux approches ? Justifier.
Exercice 2 — Analyse d’une œuvre
Choisir une œuvre architecturale présentant une relation forte avec la nature : Fallingwater
(Frank Lloyd Wright), un bâtiment de type biomimétique, une architecture tropicale ou une
œuvre contemporaine de votre choix.
Analyser : le site ; les formes ; les matériaux ; la végétation ; la lumière ; les vues ; les
parcours ; la relation intérieur–extérieur ; les éléments directement représentatifs de la nature ;
les principes naturels utilisés comme générateurs du projet.
Exercice 3 — Lecture d’un projet tropical
Un architecte conçoit un équipement au Cameroun sur un terrain arboré. Le projet conserve
une partie des arbres existants, crée des patios, utilise des brise-soleils, des toitures largement
débordantes et des espaces intermédiaires ventilés.
Questions :
1) Identifier les éléments issus de l’observation du milieu naturel.
2) Montrer comment le climat influence les décisions architecturales.
3) Distinguer les éléments représentatifs, fonctionnels et symboliques.
4) Expliquer pourquoi le paysage devient ici un argument de projet.

TRAVAUX DIRIGÉS N0 3
PARTIE A — QUESTIONS DE COMPRÉHENSION
1. Définir le rationalisme architectural.
2. Définir le fonctionnalisme.
3. Quelle différence peut-on établir entre rationalisme et fonctionnalisme ?
4. Pourquoi la structure et la technique jouent-elles un rôle important dans l’architecture
moderne ?
5. Énumérer les cinq points de l’architecture nouvelle associés à Le Corbusier.
6. Expliquer la notion de plan libre.
7. Qu’est-ce qu’une façade libre ?
8. Quel est le rôle des pilotis dans les projets de Le Corbusier ?
9. Pourquoi la fenêtre en longueur modifie-t-elle la relation entre intérieur et extérieur ?
10. Expliquer la notion de toit-terrasse-jardin.
PARTIE B — VRAI OU FAUX
1. Le fonctionnalisme considère les usages comme un élément essentiel du projet. Réponse :
______
2. Le rationalisme implique nécessairement une architecture symétrique. Réponse : ______
3. Les pilotis permettent de libérer le rez-de-chaussée. Réponse : ______
4. Le plan libre facilite une organisation intérieure moins dépendante des murs porteurs.
Réponse :
______
5. Une façade libre signifie qu’elle n’a aucun rôle dans l’enveloppe du bâtiment. Réponse :
______
6. Le toit-terrasse peut être conçu comme un espace utilisable. Réponse : ______
7. Le Corbusier appartient aux figures majeures de l’architecture moderne. Réponse : ______
8. L’architecture fonctionnelle est forcément dépourvue de qualités esthétiques. Réponse :
______
PARTIE C — EXERCICES D’ANALYSE
Exercice 1 — Rationalisme ou fonctionnalisme ?
