Guide Éclairage Circuits: Choix, Dimensionnement, Conseils Pratiques

Guide
08
Circuits d’éclairage
Choix, dimensionnement
et conseils pratiques
Protection
Commande

3
Sommaire
Démarche générale
Introduction ............................................................................................................ 4
Besoins et contraintes nancières
Les critères de choix .............................................................................................. 5
Les différents types de lampe
Caractéristiques générales .................................................................................... 6
Impacts des lampes choisies sur le circuit électrique
Tableau de synthèse .............................................................................................. 8
Les liaisons électriques
Principes de choix des câbles et des canalisations préfabriquées......................... 10
Protection
Principes de choix des disjoncteurs ....................................................................... 12
Principes de choix des protections différentielles ................................................... 13
Dimensionnement rapide des liaisons électriques
et de la protection
Section de câble, calibre du disjoncteur................................................................. 14
Type de Canalis, calibre du disjoncteur ................................................................. 16
Appareils de commande
Principes de choix des télérupteurs et contacteurs modulaires ............................. 18
Choix du calibre en fonction du type de lampe ....................................................... 20
Auxiliaires des appareils de commande
Présentation .......................................................................................................... 22
Appareils de gestion
Présentation .......................................................................................................... 23
Exemple
Dimensionnement d'une installation ...................................................................... 24
Annexe
Informations complémentaires............................................................................... 25
Mémento
Règles pratiques pour la protection et la commande des circuits d’éclairage ........ 26
Ce guide présente :
b les solutions d’éclairage existantes et leurs applications,
b les contraintes électriques de chaque technologie,
b une méthode de choix des appareils de protection et de
commande
b un aperçu des fonctions de gestion pour optimiser la
consommation d'énergie et le confort des utilisateurs
b un memento avec un résumé des principales règles
pratiques
L'éclairage représente une part non négligeable de
consommation d'électricité quel que soit le secteur
d'activité :
- 10 à 15 % dans l'industrie et le résidentiel
- 25 à 50 % dans le tertiaire et le commerce.
Il est donc important de porter attention aux
technologies employées an de trouver la meilleure
adéquation entre l'usage et le coût global.
Cette fonction "éclairage" comprend de nombreux
aspects variant selon l'application :
- l’esthétique et le fonctionnel gérés par le décorateur
ou l’architecte
- la conception des circuits et des fonctions électriques
traitées par le bureau d’étude
- l’installation faite par l’électricien
- l’exploitation et la maintenance à la charge de
l’utilisateur nal.

4

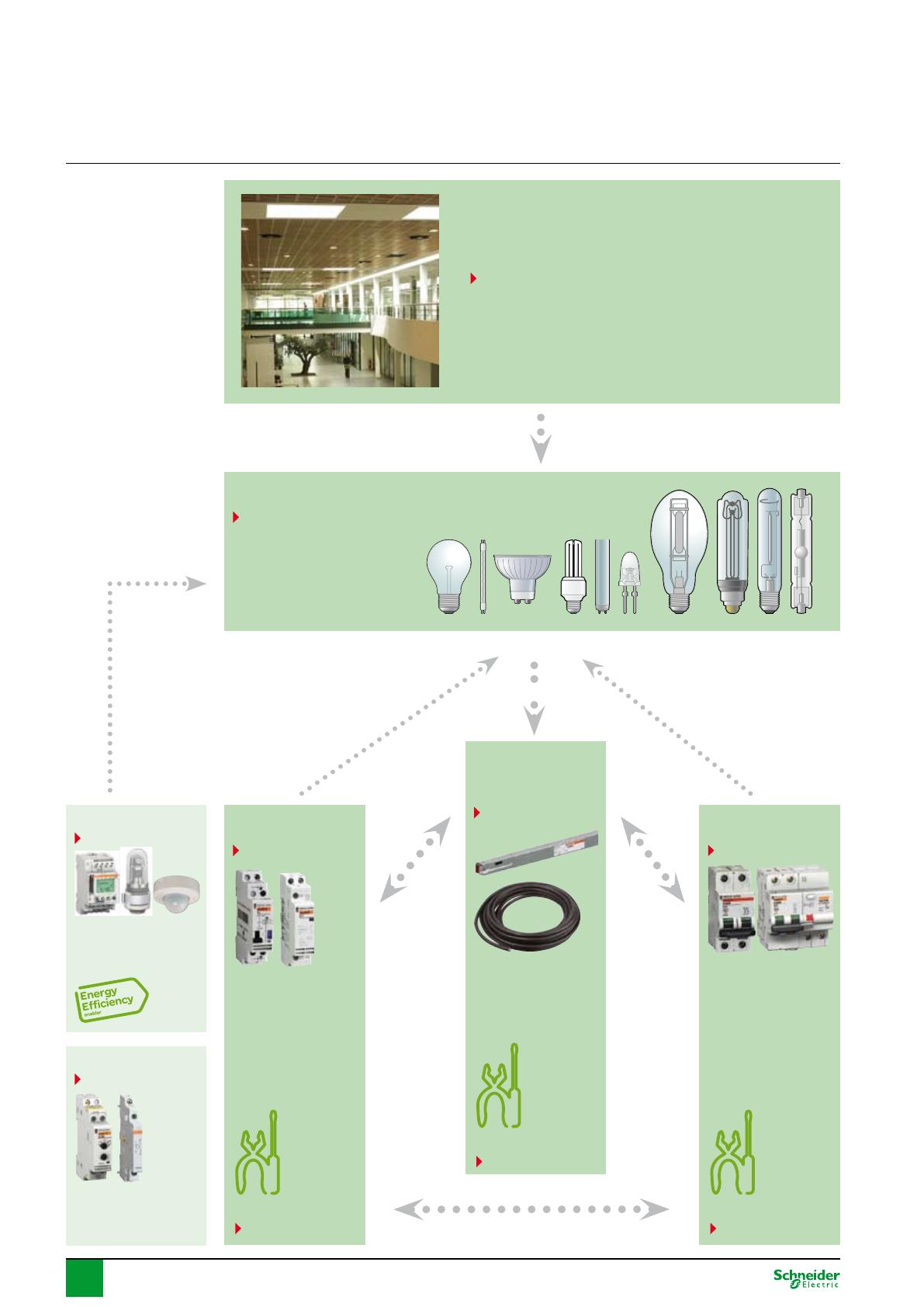

Démarche générale
Introduction
Besoins
et contraintes nancières
du projet
page 5
La conception de l'éclairage est fonction de :
l'application
l’investissement initial
l’exploitation et la maintenance
b
b
b
Lampes
page 6 à 9
Caractéristiques générales
Contraintes électriques
b
b
Commande
page 18
Télérupteur ou
contacteur modulaire
Choix du calibre
Dissipation
thermique
b
b
b
Liaisons
électriques
page 10
Facteurs de
dimensionnement de
la section des câbles
Type de liaisons
électriques
b
b
Protection
page 12
Disjoncteur pour la
protection des liaisons
électriques, des
organes de commande
et des récepteurs
Fonction différentielle
pour la protection
complémentaire des
personnes et des biens
b
b
Coordination
Schéma
électrique Sécurité
Continuité
de service
Capacité de
commutation
Courant
Economie d'énergie
et confort d'utilisation
Gestion
page 23
Choix des appareils
pour des économies
d'énergie et un meilleur
confort
Auxiliaires
page 22
Choix des auxiliaires
ou des appareils de
commande
pré-auxiliarisés
Dimensionnement
rapide
pages 14 à 17
Dimensionnement
rapide
pages 20 et 21
Dimensionnement
rapide
pages 14 à 17

5

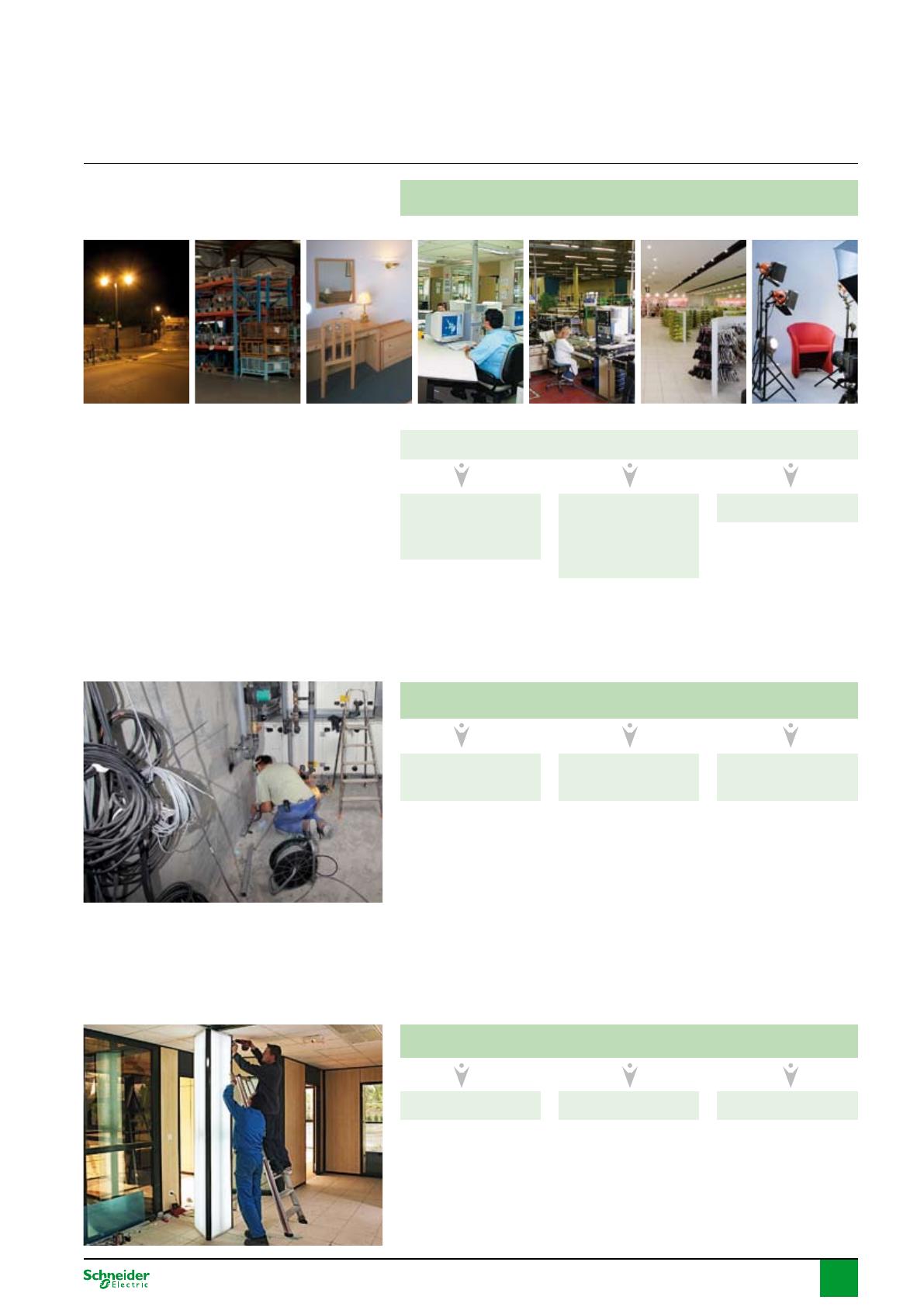

Besoins et contraintes nancières
Les critères de choix
Extérieur Entrepôt Logement Bureau Atelier Commerce Studio
20…70 lux 125…300 lux 200 lux 400…500 lux 300…1000 lux 500…1000 lux 2000 lux
L'application
L'exploitation et la maintenance
La durée de vie
Elle varie selon la
technologie choisie.
Les lampes à longue
durée de vie ont un coût
élevé mais permettent de
réduire la fréquence des
interventions de
maintenance.
Elle détermine le temps
de main d’œuvre et
l’utilisation éventuelle de
matériel de levage
(nacelle). Elle est à
prendre en compte en
fonction de la continuité
de service exigée.
L’accessibilité
L'investissement initial
Le coût
de la lampe
Il varie selon la
technologie choisie.
Généralement les lampes
à longue durée de vie et à
haute efcacité
lumineuse ont un coût
élevé et inversement.
Le luminaire est
déterminé principalement
par l'application. D'autres
critères permettent
d'afner le choix :
esthétique, prix,
conditions climatiques, …
Le coût
du luminaire
L’architecture
électrique
Le nombre, la puissance
et la répartition
géographique des
lampes induisent le
nombre de circuits, la
section et la longueur des
liaisons électriques, les
appareils de commande
et de protection, et les
éléments associés aux
lampes (transformateur,
ballasts, compensation
réactive éventuelle,…).
La consommation
Elle dépend :
- de l’efcacité
lumineuse, de la
puissance, du type et du
nombre de lampes
utilisées
- de l'optimisation des
temps d'allumage.
Le travail de l'éclairagiste peut l'amener à créer
des ambiances lumineuses spéciques
en composant avec différents types de lampes.
Le niveau d’éclairement et la qualité de l’éclairage
La distance (d)
entre les lampes
et la surface à
éclairer
Le luminaireLa puissance
lumineuse
des lampes
Elle varie selon la
technologie choisie,
et est inuencée par la
couleur des lieux et les
apports naturels de
lumière.
Le niveau d’éclairement
est proportionnel à 1/d2.
La forme et l'efcacité du
réecteur engendrent un
faisceau lumineux plus ou
moins focalisé.
Par exemple, un spot a
un angle fermé qui
génère un éclairage plus
fort mais plus localisé.
