TD2 Module Construction Métallique : Exercices de Calculs Structuraux

Lamrhari Mohammed
Page 1
TD2 : Module Construction Métallique 2024-2025

Lamrhari Mohammed
Page 2
TD2 : Module Construction Métallique 2024-2025
Ex N°4 :

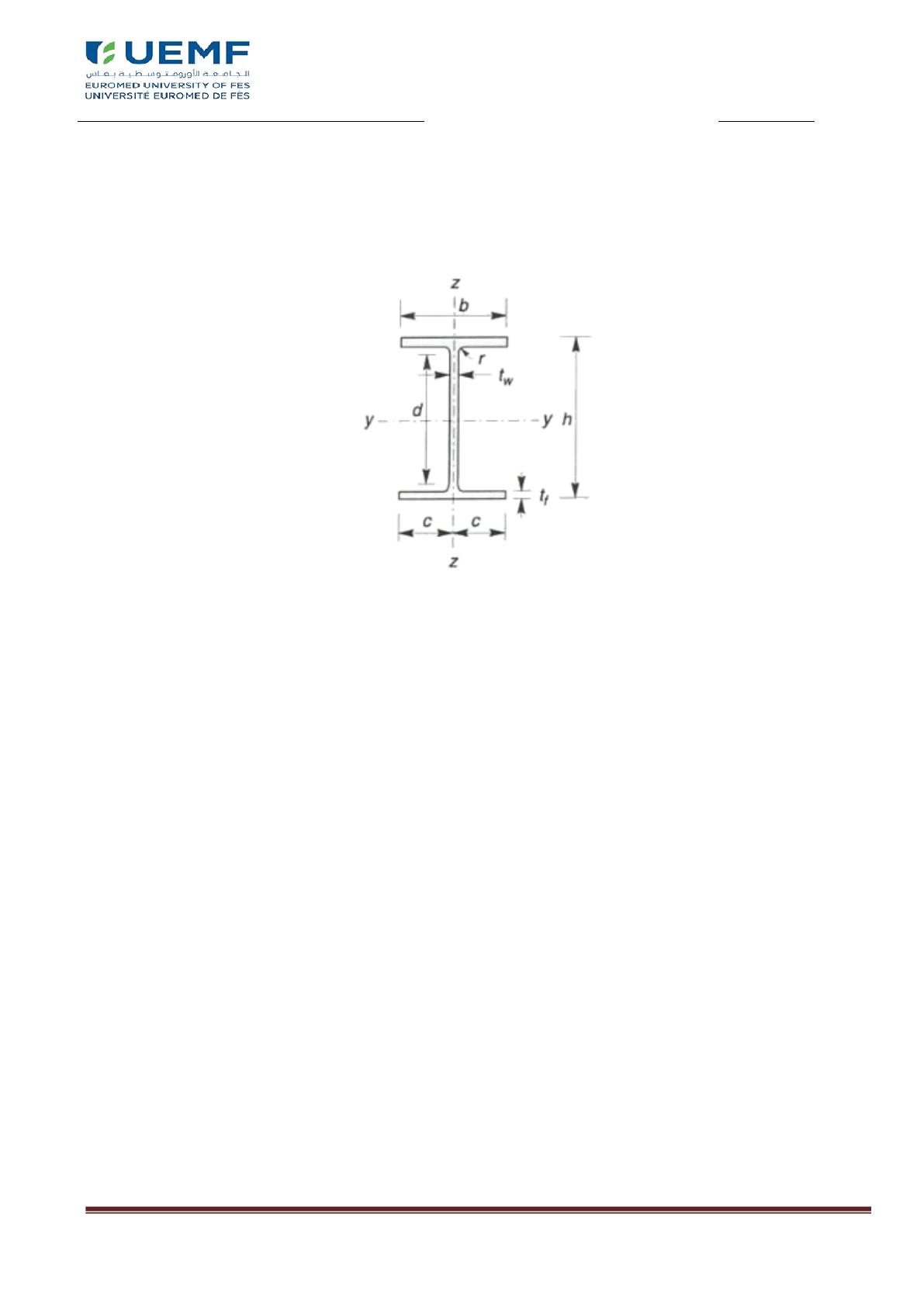

Soit un profil en acier S235 IPE
1. Calculer l’air de la section droite A
2. Calculer le moment d’inertie par rapport à l’axe y Iy
3. Calculer le moment élastique de flexion par rapport à l’axe y Wely
4. Calculer le moment plastique de flexion par rapport à l’axe y Wply
5. Calculer le moment d’inertie par rapport à l’axez z Iz
6. Calculer le moment élastique de flexion par rapport à l’axe z Welz
7. Calculer le moment plastique de flexion par rapport à l’axe z Wplz
8. Application numérique pour un IPE 240
