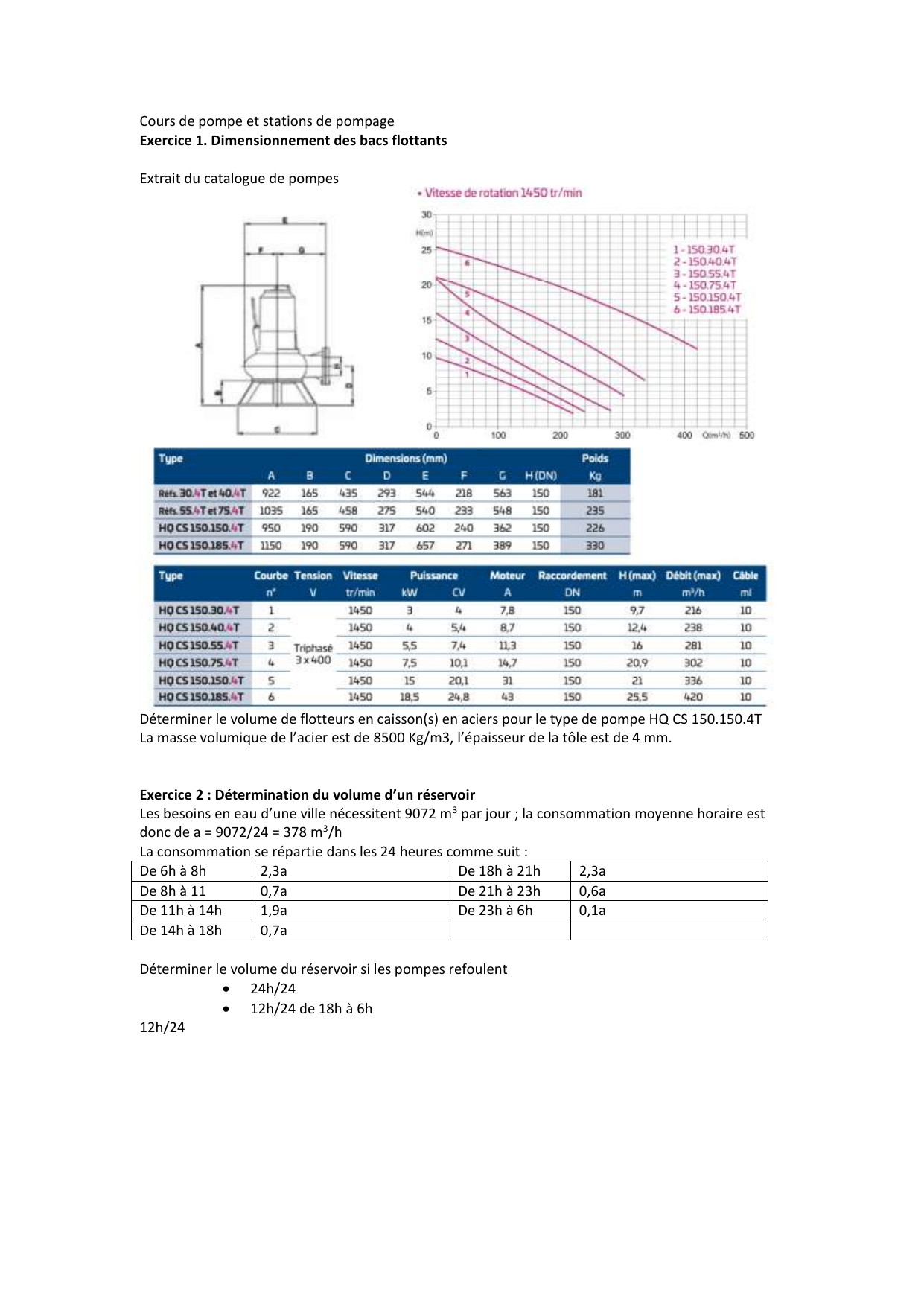

Cours de pompe et stations de pompage - Exercices de dimensionnement

Cours de pompe et stations de pompage
Exercice 1. Dimensionnement des bacs flottants
Extrait du catalogue de pompes
Déterminer le volume de flotteurs en caisson(s) en aciers pour le type de pompe HQ CS 150.150.4T
La masse volumique de l’acier est de 8500 Kg/m3, l’épaisseur de la tôle est de 4 mm.
Exercice 2 : Détermination du volume d’un réservoir
Les besoins en eau d’une ville nécessitent 9072 m3 par jour ; la consommation moyenne horaire est
donc de a = 9072/24 = 378 m3/h
La consommation se répartie dans les 24 heures comme suit :
De 6h à 8h
2,3a
De 18h à 21h
2,3a
De 8h à 11
0,7a
De 21h à 23h
0,6a
De 11h à 14h
1,9a
De 23h à 6h
0,1a
De 14h à 18h
0,7a
Déterminer le volume du réservoir si les pompes refoulent
 24h/24
 12h/24 de 18h à 6h
12h/24
