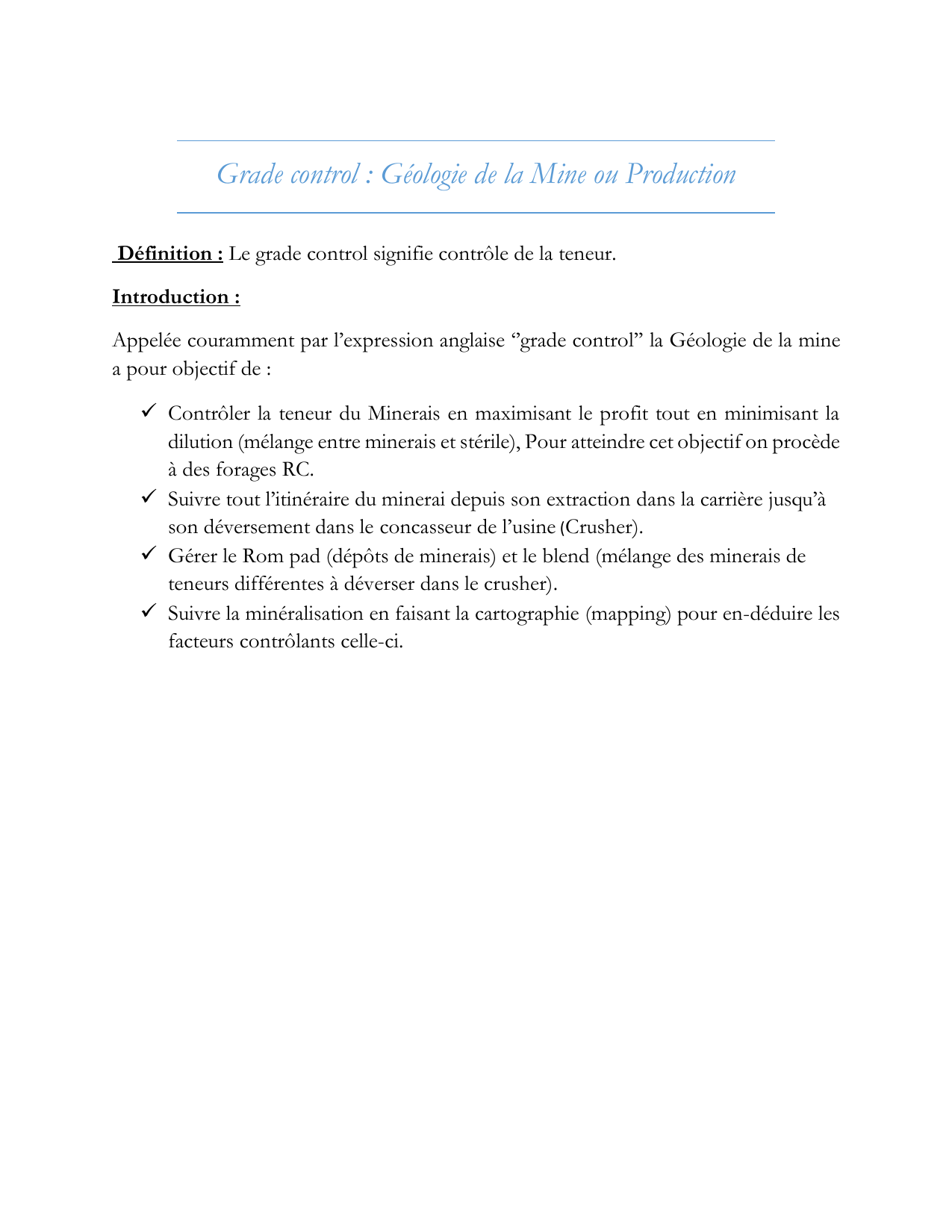

Grade control : Géologie de la Mine ou Production
Définition : Le grade control signifie contrôle de la teneur.
Introduction :
Appelée couramment par l’expression anglaise ‘’grade control’’ la Géologie de la mine
a pour objectif de :
✓ Contrôler la teneur du Minerais en maximisant le profit tout en minimisant la
dilution (mélange entre minerais et stérile), Pour atteindre cet objectif on procède
à des forages RC.
✓ Suivre tout l’itinéraire du minerai depuis son extraction dans la carrière jusqu’à
son déversement dans le concasseur de l’usine (Crusher).
✓ Gérer le Rom pad (dépôts de minerais) et le blend (mélange des minerais de
teneurs différentes à déverser dans le crusher).
✓ Suivre la minéralisation en faisant la cartographie (mapping) pour en-déduire les
facteurs contrôlants celle-ci.

Exploitation minière :
Introduction :
L’exploitation d’une mine consiste à extraire des roches ou minerais ayant une valeur
économique.
Plusieurs techniques d’exploitation minière existent mais peuvent être réparties en
trois grandes familles:
• la mine à ciel ouvert;
• la mine souterraine;
• l’exploitation par dissolution et la lixiviation in situ.

I - L’EXPLOITATION A CIEL OUVERT (open pit):
1- Les différentes techniques d’exploitation minière:
L’exploitation d’une mine à ciel ouvert (open pit en anglais) consiste à
exploiter le minerai depuis une excavation crée en surface après avoir enlevé les
matériaux stériles qui le surmontent.
Les Mines à ciel ouvert concernent l’exploitation de parties de gisement situées
proches de la surface topographique (typiquement entre 0 et 400 m de profondeur)
On distingue classiquement, selon la disposition des zones minéralisées:
Exploitations en découverte (lorsque le gisement est stratiforme, peu profond et
s'étend sur une grande surface horizontale) (Voir Fig.1)
Exploitations en fosse (lorsque le gisement s'enfonce dans le sous-sol avec une
extension latérale réduite) (Voir Fig.2)
1.1 Exploitation en découverte:
La découverture commence par une tranchée ouverte dans le recouvrement stérile sur
toute la largeur du panneau à exploiter jusqu'au toit de la minéralisation puis elle est
élargie progressivement vers les extrémités du panneau).
L'exploitation du minerai se fait de la même façon, à partir d'une tranche initiale qui
progresse parallèlement à la découverture (front d'exploitation), les stériles étant
généralement remis en place au fur et à mesure pour combler l'excavation (front de
remblayage).

1.2 Exploitation en fosse:
La découverture porte alors sur tout le volume du cône qui constitue la fosse.
Tous les matériaux stériles sont évacués hors de la fosse et stockés (depot de sterile)
Cette méthode est réservée aux filons, aux couches fortement pentées.
Le choix de la méthode à ciel ouvert porte sur:
• l’extension de la fosse (hauteur ou profondeur, longueur et largeur)
• la géométrie des flancs en gradins plus ou moins hauts et pentés et banquettes
plus ou moins larges.

II – LE FORAGE RC DE CONTROLE DE TENEUR
« DRILL RC GRADE CONTROL »
1- PREPARATION DE LA PLATE FORME DE SONDAGE :(PATTERN)
Après la mise en place du plan de sondage du grade control par le géologue a la maille
de 5x10m dont 5m d’intervalle entre les points de forage (allant l’ouest à l’est) et 10m
en allant de nord vers le sud.
Ces points sont marqués sur le terrain par les topographes à l’aide d’un appareil de
type GPS, L’ensemble de ces points marqués sur un espace est appelé pattern ou
plateforme de forage.
2- Les Forages RC:
2.1 Notion de maille: (grille locale)
Cette étape consiste à tracer une grille locale (des layons parallèles) suivant les
structures.
En effet Le forage RC se fait à l’aide du Rig, sur des mailles plus resserées, ainsi en
fonction des objectifs de l’entreprise different type de maille peuvent etre utilise.
il existe des mailles de:
• 12.5m N-S et 5m E-W
• 10m N-S et 5m E-W (voir Fig.4)
• 8m N-S et 4m E-W
