TD 4 : Analyse de circuits MOSFET

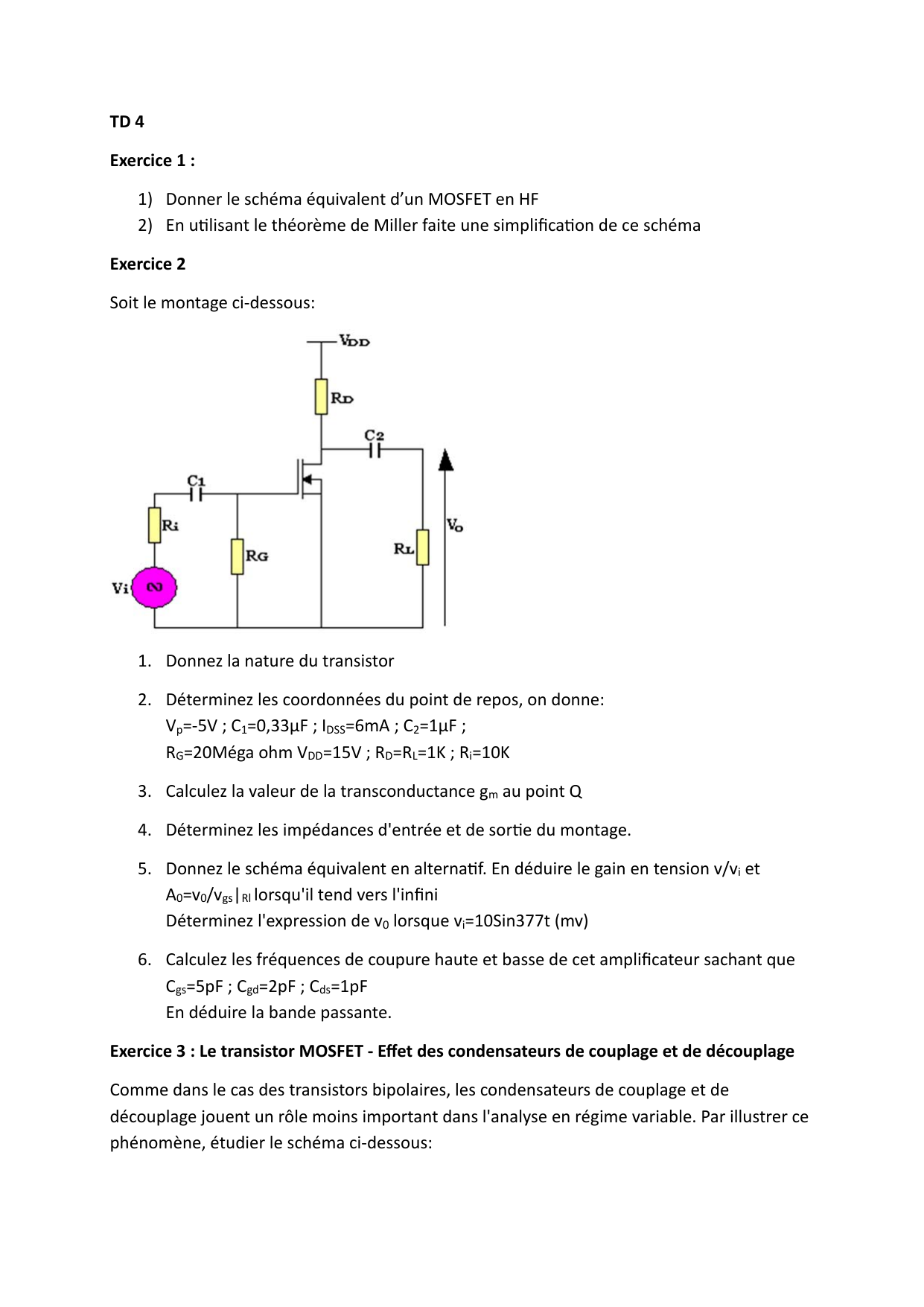

TD 4
Exercice 1 :
1) Donner le schéma équivalent d’un MOSFET en HF
2) En ulisant le théorème de Miller faite une simplificaon de ce schéma
Exercice 2

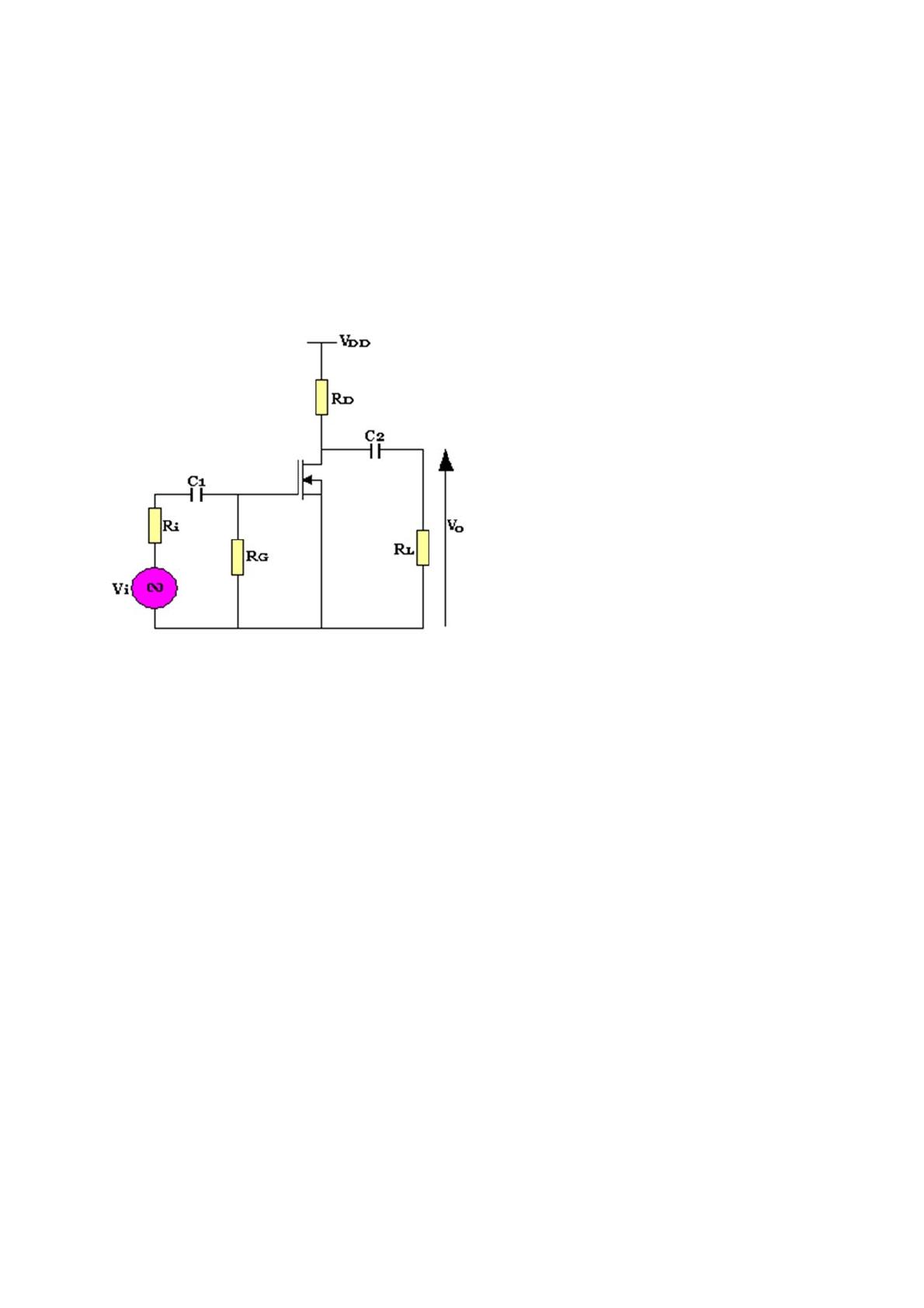

Soit le montage ci-dessous:
1. Donnez la nature du transistor
2. Déterminez les coordonnées du point de repos, on donne:
V
p
=-5V ; C
1
=0,33µF ; I
DSS
=6mA ; C
2
=1µF ;
R
G
=20Méga ohm V
DD
=15V ; R
D
=R
L
=1K ; R
i
=10K
3. Calculez la valeur de la transconductance g
m
au point Q
4. Déterminez les impédances d'entrée et de sore du montage.
5. Donnez le schéma équivalent en alternaf. En déduire le gain en tension v/v
i
et
A
0
=v
0
/v
gs
|
Rl
lorsqu'il tend vers l'infini
Déterminez l'expression de v
0
lorsque v
i
=10Sin377t (mv)
6. Calculez les fréquences de coupure haute et basse de cet amplificateur sachant que
C
gs
=5pF ; C
gd
=2pF ; C
ds
=1pF
En déduire la bande passante.
Exercice 3 : Le transistor MOSFET - Effet des condensateurs de couplage et de découplage
Comme dans le cas des transistors bipolaires, les condensateurs de couplage et de
découplage jouent un rôle moins important dans l'analyse en régime variable. Par illustrer ce

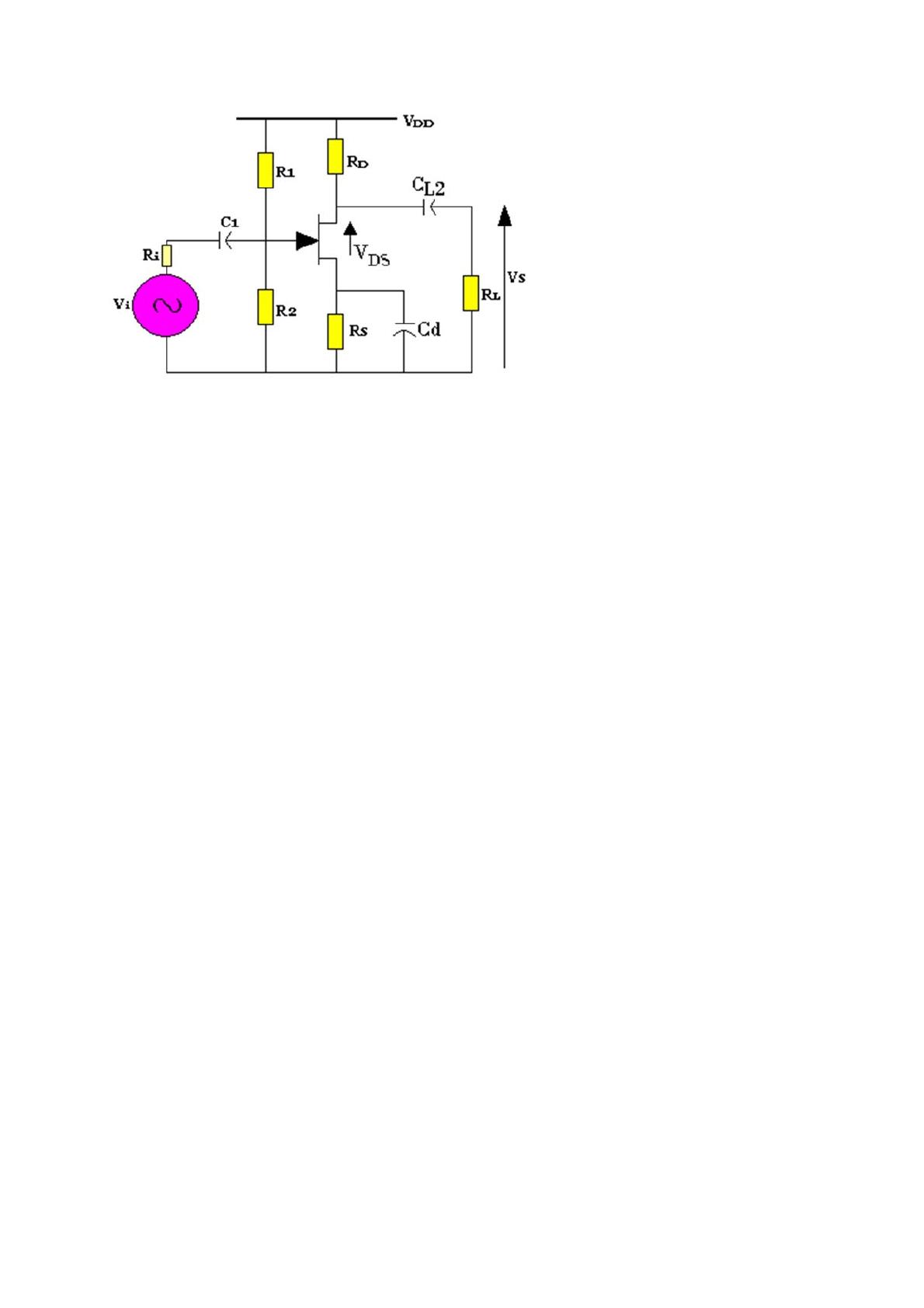

phénomène, étudier le schéma ci-dessous:

Supposons que seul C
S
est un court-circuit en pets signaux.
