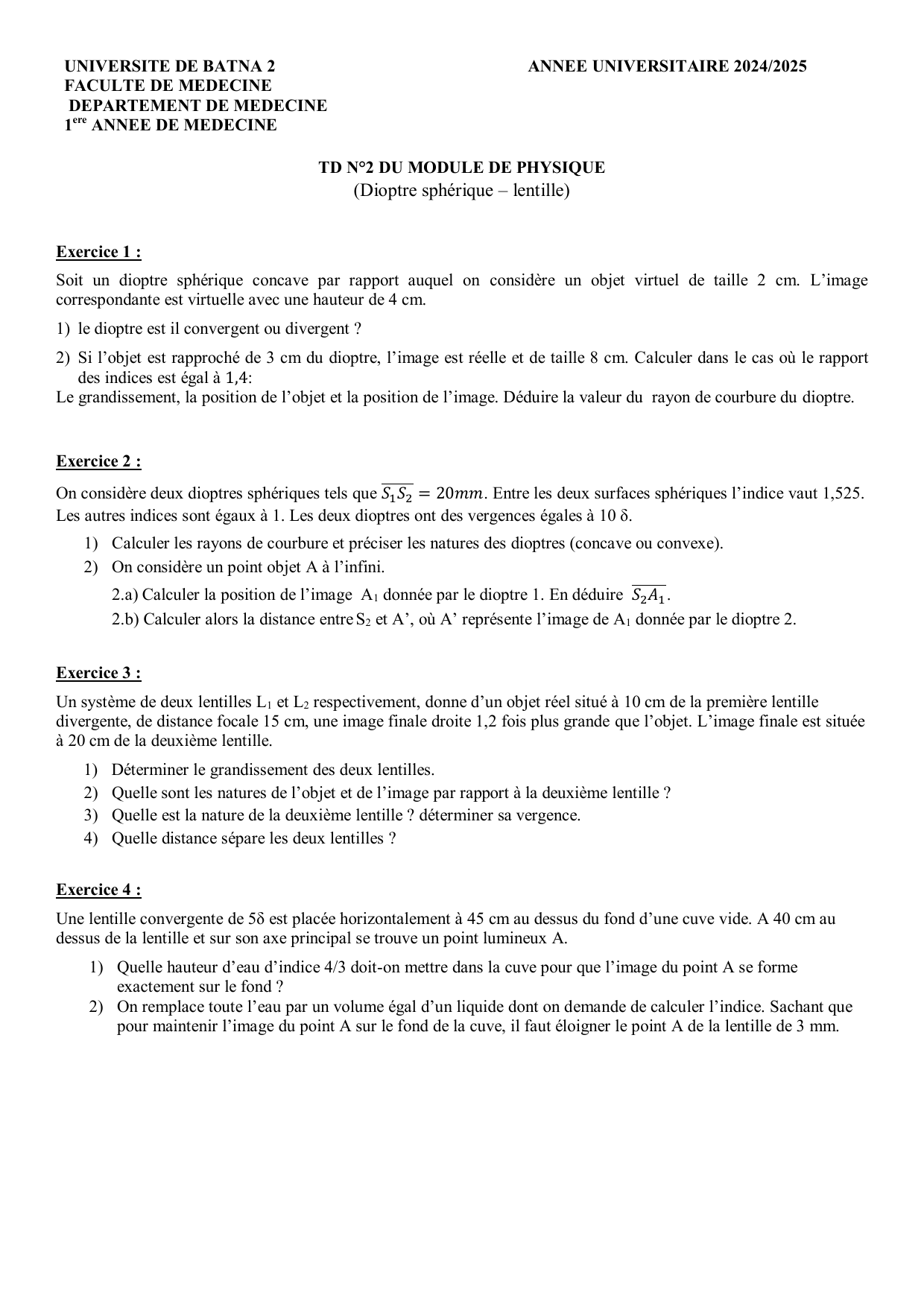

UNIVERSITE DE BATNA 2
FACULTE DE MEDECINE
DEPARTEMENT DE MEDECINE
1ere ANNEE DE MEDECINE
ANNEE UNIVERSITAIRE 2024/2025
TD N°2 DU MODULE DE PHYSIQUE
(Dioptre sphérique – lentille)
Exercice 1 :
Soit un dioptre sphérique concave par rapport auquel on considère un objet virtuel de taille 2 cm. L’image
correspondante est virtuelle avec une hauteur de 4 cm.
1) le dioptre est il convergent ou divergent ?
2) Si l’objet est rapproché de 3 cm du dioptre, l’image est réelle et de taille 8 cm. Calculer dans le cas où le rapport
des indices est égal à :
Le grandissement, la position de l’objet et la position de l’image. Déduire la valeur du rayon de courbure du dioptre.
Exercice 2 :
On considère deux dioptres sphériques tels que . Entre les deux surfaces sphériques l’indice vaut 1,525.
Les autres indices sont égaux à 1. Les deux dioptres ont des vergences égales à 10 δ.
1) Calculer les rayons de courbure et préciser les natures des dioptres (concave ou convexe).
2) On considère un point objet A à l’infini.
2.a) Calculer la position de l’image A1 donnée par le dioptre 1. En déduire .
2.b) Calculer alors la distance entre S2 et A’, où A’ représente l’image de A1 donnée par le dioptre 2.
Exercice 3 :
Un système de deux lentilles L1 et L2 respectivement, donne d’un objet réel situé à 10 cm de la première lentille
divergente, de distance focale 15 cm, une image finale droite 1,2 fois plus grande que l’objet. L’image finale est située
à 20 cm de la deuxième lentille.
1) Déterminer le grandissement des deux lentilles.
2) Quelle sont les natures de l’objet et de l’image par rapport à la deuxième lentille ?
3) Quelle est la nature de la deuxième lentille ? déterminer sa vergence.
4) Quelle distance sépare les deux lentilles ?
Exercice 4 :
Une lentille convergente de 5δ est placée horizontalement à 45 cm au dessus du fond d’une cuve vide. A 40 cm au
dessus de la lentille et sur son axe principal se trouve un point lumineux A.
1) Quelle hauteur d’eau d’indice 4/3 doit-on mettre dans la cuve pour que l’image du point A se forme
exactement sur le fond ?
2) On remplace toute l’eau par un volume égal d’un liquide dont on demande de calculer l’indice. Sachant que
pour maintenir l’image du point A sur le fond de la cuve, il faut éloigner le point A de la lentille de 3 mm.
