Chapitre I transmission du signal numérique
I- Transmission en bande de base
1- Principe
2- Principaux codage
II- Modulation/démodulation
1- Modulation par saut de fréquence (FSK)
2- Modulation par saut de phase (PSK)
3- Modulation par saut de phase et d’amplitude
(PSK+AM)
4- Débit binaire, vitesse de modulation, valence
III- Les caractéristiques d’une voie de transmission
1- La capacité
2- Temps de propagation et temps de transmission
3- Partage d’une ligne (multiplexage)
4- Multiplexage par porteuse orthogonale (OFDM)
IV- Transmission ADSL
1- Principe
2- Modulation
3- ADSL2+ et les évolutions
V- Transmission sur fibre optique
VI- Transmission sans fils : le WiMax
PLAN DU COURS

3
I. TRANSMISSION EN BANDE DE BASE
Dans les télécommunications, le terme de bande de base désigne une technique de
transmission dans laquelle le signal est envoyé directement sur le canal après codage en ligne
(sans modulation). Les signaux transmit peuvent être analogique ou numérique. Dans le cas
de la transmission numérique, le signal transmis est alors sous la forme simple d’un signal
codé par exemple en NRZ, Manchester ou AMI avec les caractéristiques suivantes :
 Suite de bits représentant les données numériques ;
 Changement d’états discret d’amplitude du signal physique (tension électrique,
intensité lumineuse),
 Un signal en bande de base ne subit pas de transposition en fréquence ; de même, la
durée de chaque bite est constante ;
En bande de base, le spectre du signal transmit démarre à partir de la fréquence zéro, ce qui
distingue ce procédé de la modulation qui utilise une porteuse.
1. PRINCIPE
Lorsque la longueur de la liaison ne dépasse que quelques mètres, les informations peuvent
être transmit sur le support de liaison sans transformation du signal numérique en signal
analogique.
Ce type de transmission sans transposition de la fréquence par modulation est appelé
transmission bande de base.
Cette transmission est rencontrée principalement dans les réseaux locaux. Elle permet la
transmission à grand débit mais à faible portée. Elle utilise des médias de type métallique :
o Paires torsadées
o Câble coaxial
2. Méthodes de codages
Ces différentes méthodes conduisent à :
o Transformer le signal numérique en un autre tel que la composante continue sera
réduite au minimum ;
o Choisir une méthode afin que le spectre, du nouveau signal soit mieux adapté aux
caractéristiques du support de transmission (bande passante et fréquence plus élevée) ;
CHAPITRE I : TRANSMISSION DU
SIGNAL NUMERIQUE

4
o Assurer un minimum de transitions, même lors de la transmission de longues
séquences de niveaux logiques bas ou hauts ;
o A avoir une horloge commune et synchronisée entre l’émetteur et le récepteur.

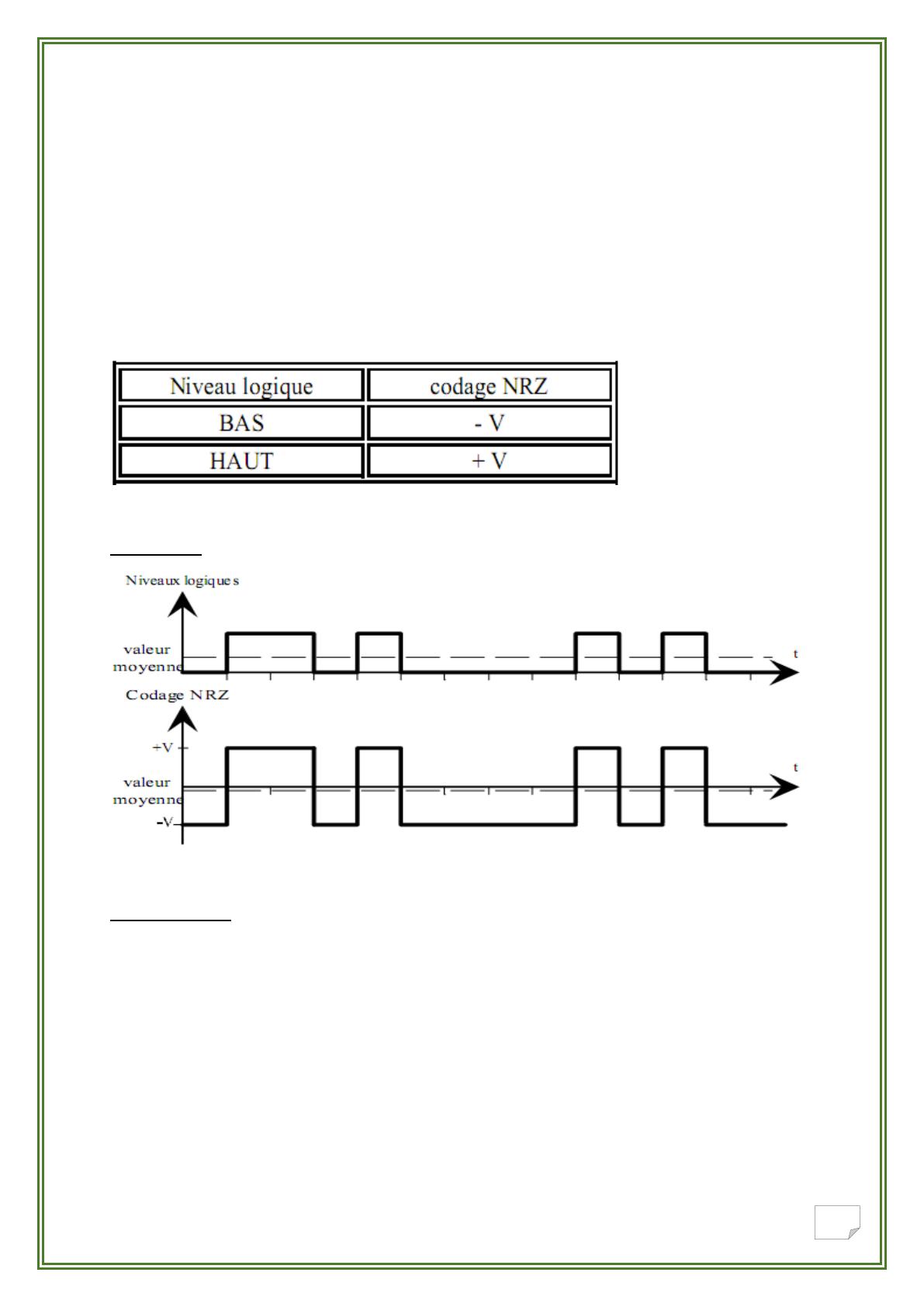

i. Le codage NRZ
Le codage NRZ permet une symétrie de la valeur des niveaux logiques hauts et des niveaux
logiques bas par rapport à un niveau de potentiel nul, ce qui nous donne :
Ce code permet la diminution de la valeur de la composante continue.
EXEMPLE
REMARQUE :
Ce code ne permet pas la création de transition lors de la longue séquence de 0 ou 1 d’où un
risque de perte de synchronisation.

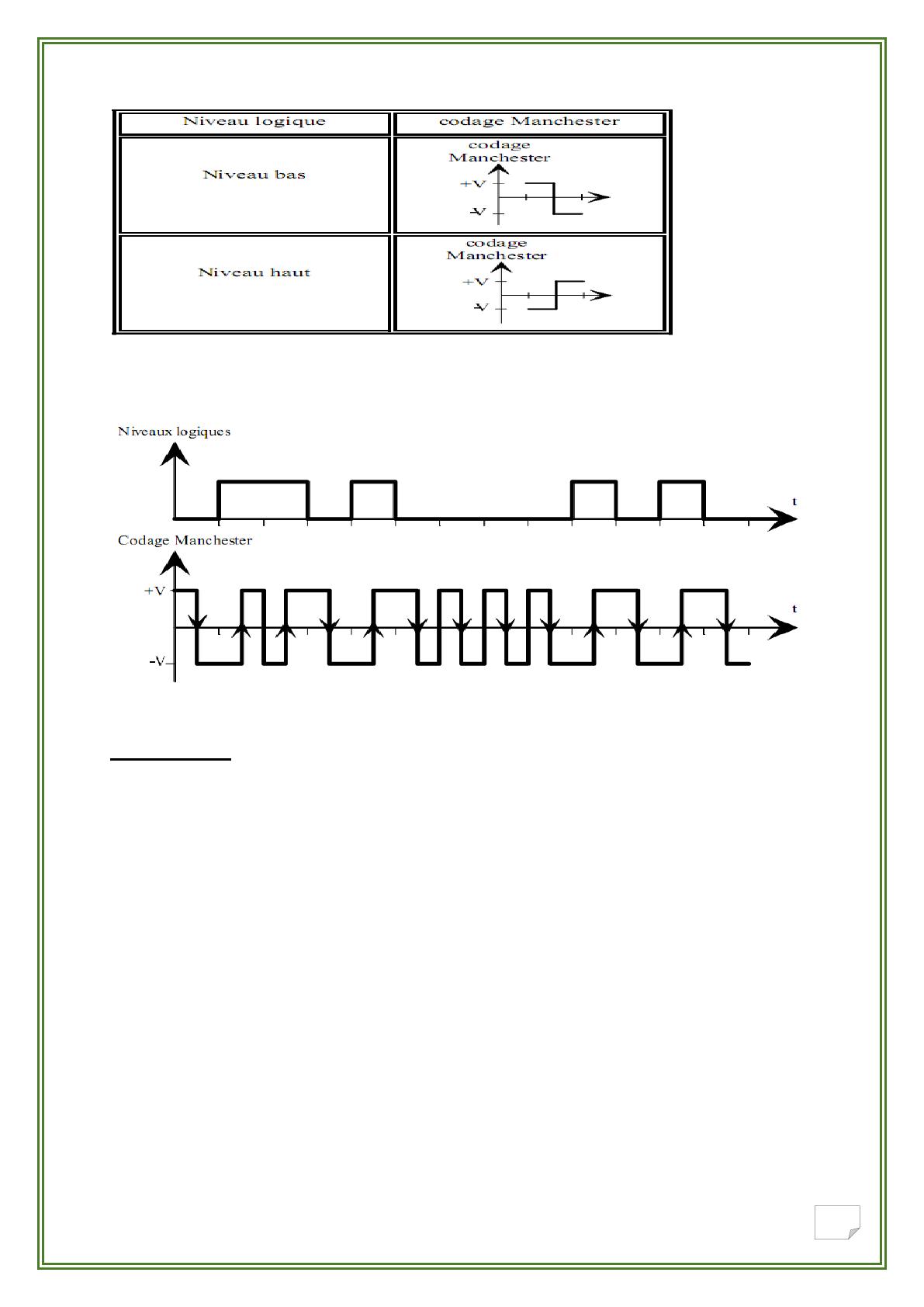

ii. Le codage MANCHESTER (Biphasé)
Le codage Manchester consiste à l’introduction :
 D’une transition négative au milieux du bit lors d’un niveau logique bas ;
 D’une transition positive au milieux du bit lors d’un niveau logique haut

5
EXEMPLE
REMARQUE :
Ce codage Manchester est un codage qui tient compte du sens de transition. De ce
iii. Le codage MANCHESTER DIFFERENTIEL
Le codage Manchester différentiel résout le problème du codage Manchester. Chaque
transition est codée par rapport à la précédente :
 Si le bit à coder est au niveau logique bas, alors la transition est de même sens que la
précédente ;
 Si le bit à coder est au niveau logique haut, alors la transition est de sens opposée à la
précédente.
