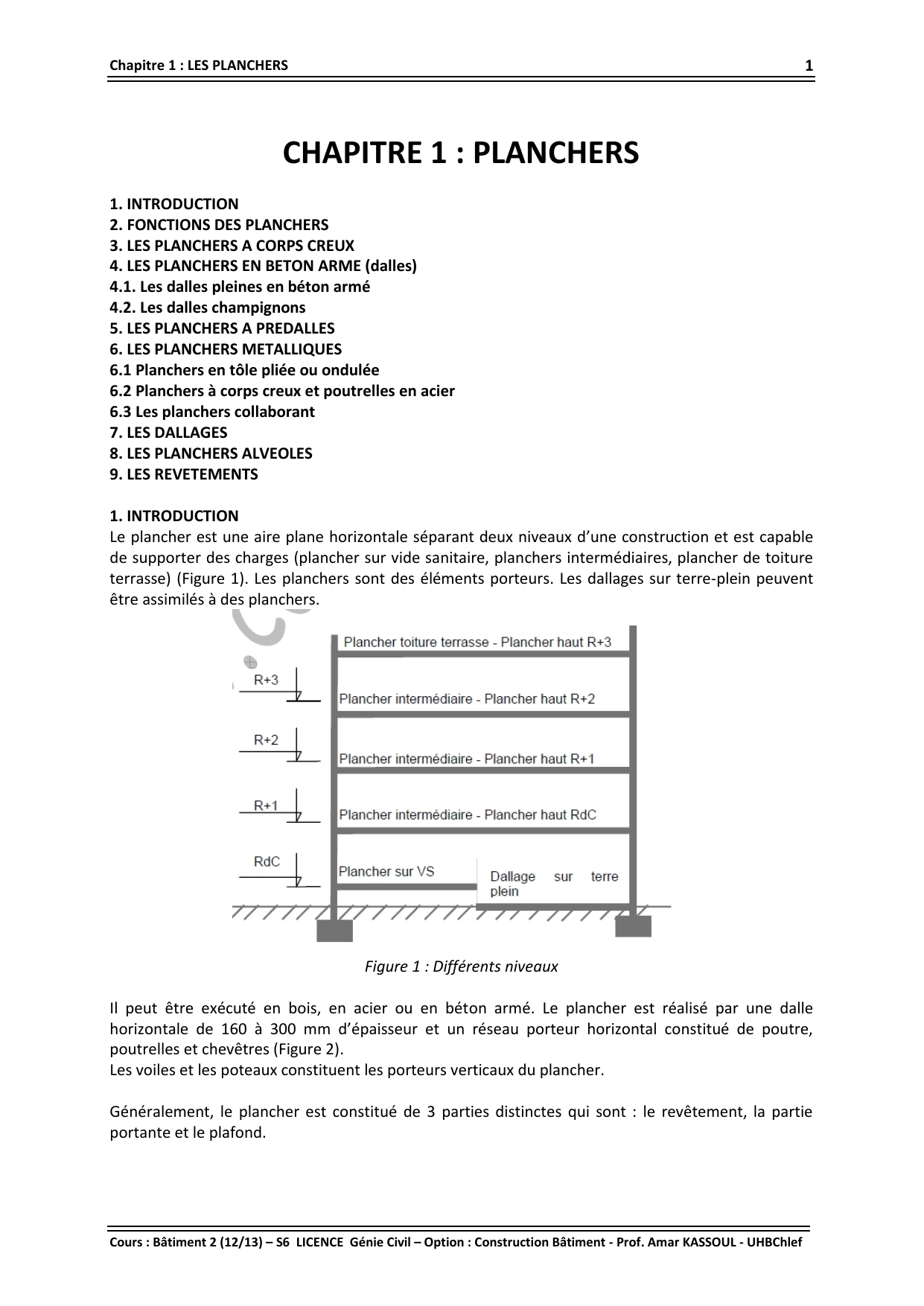

CHAPITRE 1 : PLANCHERS
1. INTRODUCTION
2. FONCTIONS DES PLANCHERS
3. LES PLANCHERS A CORPS CREUX
4. LES PLANCHERS EN BETON ARME (dalles)
4.1. Les dalles pleines en béton armé
4.2. Les dalles champignons
5. LES PLANCHERS A PREDALLES
6. LES PLANCHERS METALLIQUES
6.1 Planchers en tôle pliée ou ondulée
6.2 Planchers à corps creux et poutrelles en acier
6.3 Les planchers collaborant
7. LES DALLAGES
8. LES PLANCHERS ALVEOLES
9. LES REVETEMENTS
1. INTRODUCTION
Le plancher est une aire plane horizontale séparant deux niveaux d’une construction et est capable
de supporter des charges (plancher sur vide sanitaire, planchers intermédiaires, plancher de toiture
terrasse) (Figure 1). Les planchers sont des éléments porteurs. Les dallages sur terre-plein peuvent
être assimilés à des planchers.

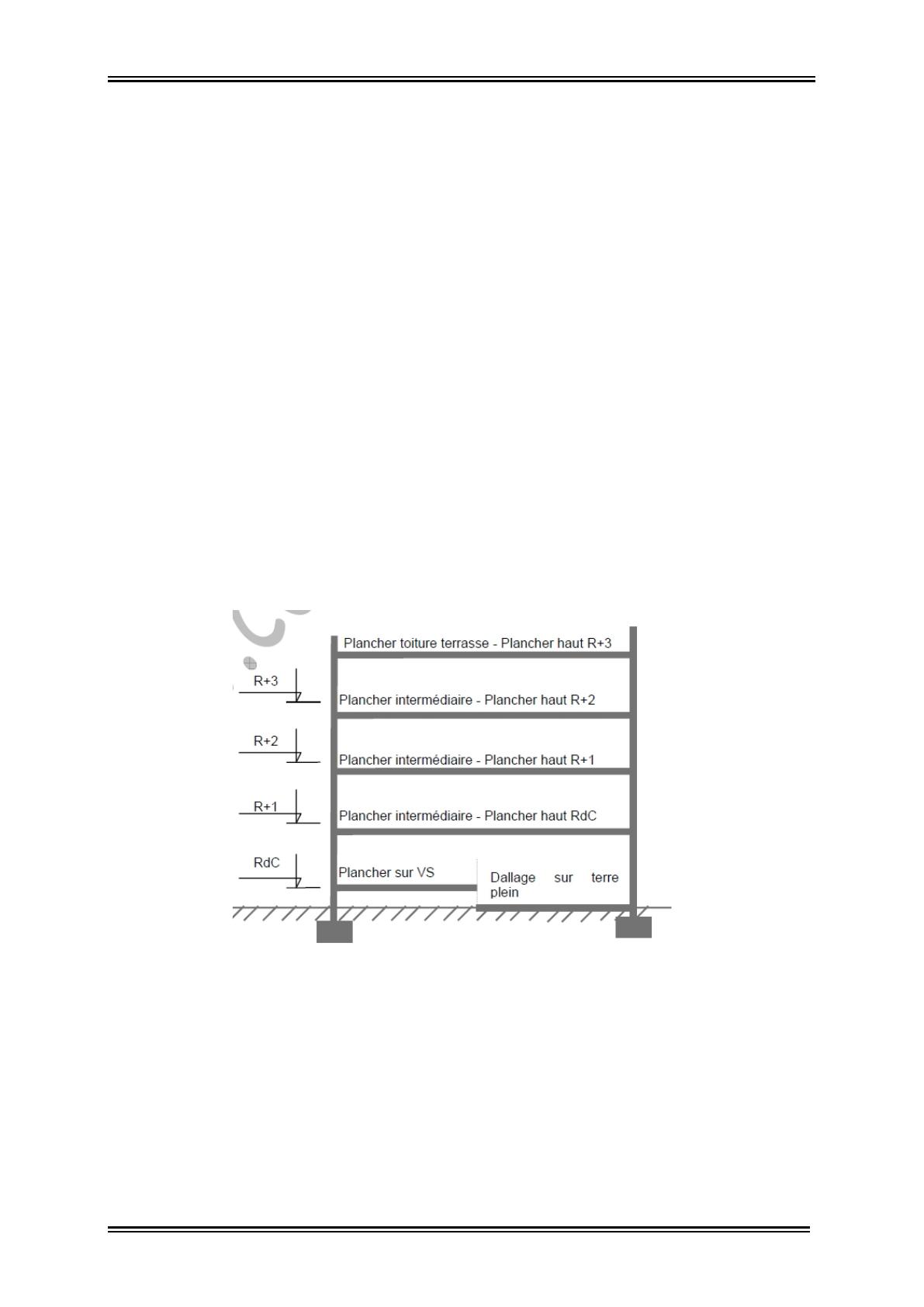

Figure 1 : Différents niveaux
Il peut être exécuté en bois, en acier ou en béton armé. Le plancher est réalisé par une dalle
horizontale de 160 à 300 mm d’épaisseur et un réseau porteur horizontal constitué de poutre,
poutrelles et chevêtres (Figure 2).
Les voiles et les poteaux constituent les porteurs verticaux du plancher.
Généralement, le plancher est constitué de 3 parties distinctes qui sont : le revêtement, la partie
portante et le plafond.

Chapitre 1 : LES PLANCHERS
Cours : Bâtiment 2 (12/13) – S6 LICENCE Génie Civil – Option : Construction Bâtiment - Prof. Amar KASSOUL - UHBChlef
2
•partie portante : est constituée par des poutres en B.A. ou en béton précontraint, des
poutrelles métalliques, des solives en bois, des dalles en béton armé pleines ou nervurées.
La partie portante doit résister aux charges transmises par le poids propre (de l’élément porteur
lui même, du revêtement et du plafond) ; les surcharges d’exploitation qui sont fonction de
l’utilisation qu’on va faire du bâtiment ; le poids des diverses cloisons de séparation (dans le
cas de bâtiment à usage d’habitation, on assimilera leur effet à celui d’une charge
supplémentaire d’environ 75kg /m²).
•Le revêtement : repose sur la partie portante : ce peut être du carrelage, parqué en bois,
dallages divers, revêtements synthétiques.
Il doit être adapté au type de la construction, il doit garantir essentiellement une isolation
acoustique et thermique satisfaisante, tout en présentant un aspect esthétique.
•Le plafond : est réalisé sous l’élément porteur, c’est un enduit de plâtre, ce peut être des
plâtres préfabriqués en matériaux de tous genres.
Il contribue à l’amélioration de l’isolation qui peut être obtenue tout en obéissant à l’esthétique.

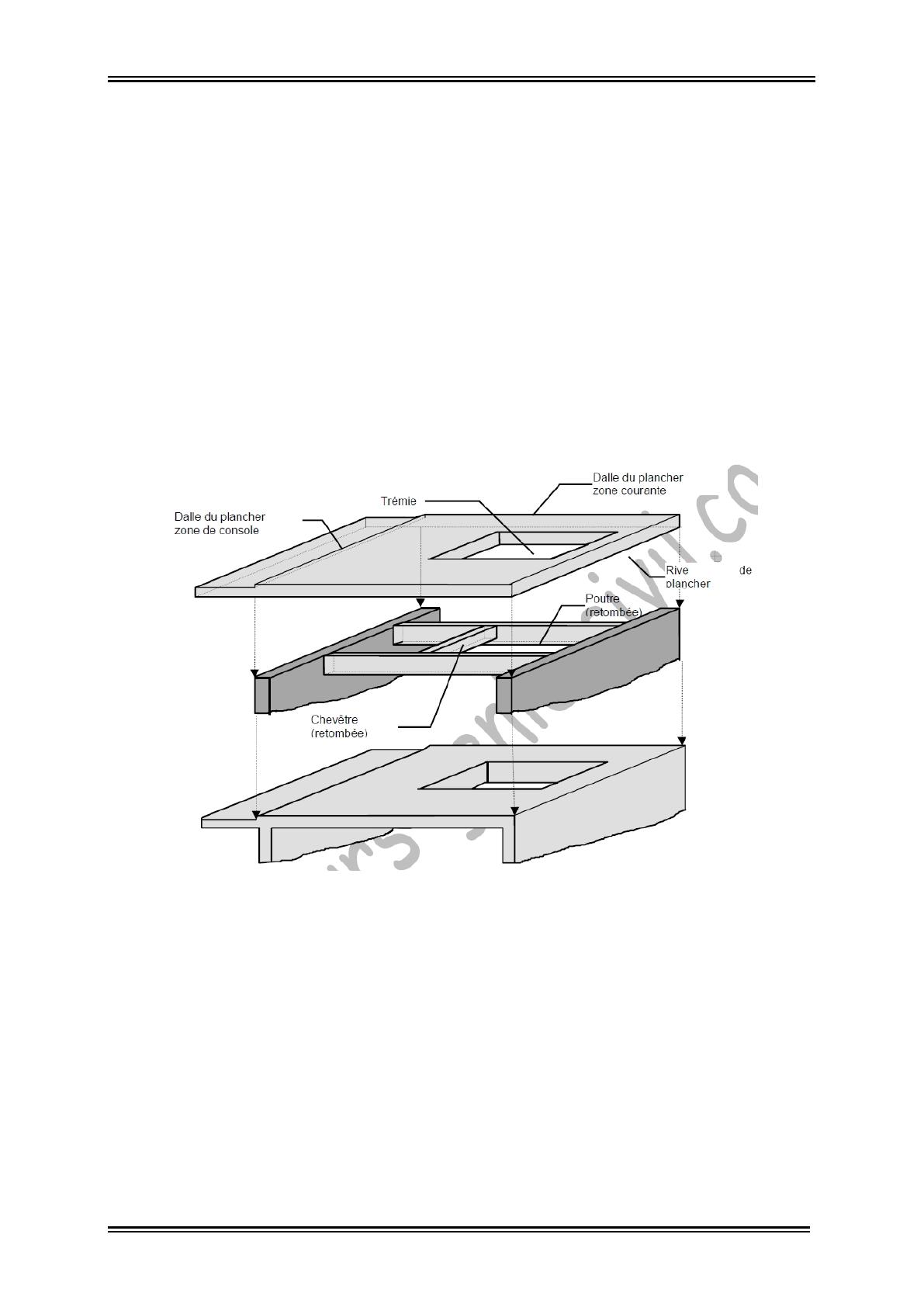

Figure 2 : un réseau porteur horizontal constitué de poutre, poutrelles et chevêtres
2. FONCTIONS DES PLANCHERS
Les planchers doivent répondre aux critères suivants :
-Résistance et stabilité (porteuse)
- supporter les charges d’utilisation
- ne pas fléchir (limiter la flèche au moment du coffrage puis en cours d’utilisation)
- durabilité
-Etanchéité et protection
- à l’air
- au feu
- aux effractions

Chapitre 1 : LES PLANCHERS
Cours : Bâtiment 2 (12/13) – S6 LICENCE Génie Civil – Option : Construction Bâtiment - Prof. Amar KASSOUL - UHBChlef
3
-Isolation thermique et acoustique
- isolant thermiquement (par exemple au-dessus d’un garage)
- isolant acoustiquement (bruits d’impacts, ...)
-Fonction architecturale
- aspect décoratif en sous face
-Fonctions techniques
- facilité de mise en œuvre
- liaisons avec les porteurs verticaux
- passage de gaines (eau, chauffage, électricité, ...)
Suivant la destination de la construction, chacune des fonctions peut prendre plus ou moins
d’importance.
3. LES PLANCHERS A CORPS CREUX
3.1. Définition
Les planchers à corps creux sont composés de 3 éléments principaux (Figure 3) :
- les corps creux ou "entrevous" qui servent de coffrage perdu (ressemblent à des parpaings),
- les poutrelles en béton armé ou précontraint qui assurent la tenue de l'ensemble et reprennent les
efforts de traction grâce à leurs armatures,
- une dalle de compression armée ou "hourdis" coulée sur les entrevous qui reprend les efforts de
compression.
Le plancher est entouré par un chaînage horizontal.

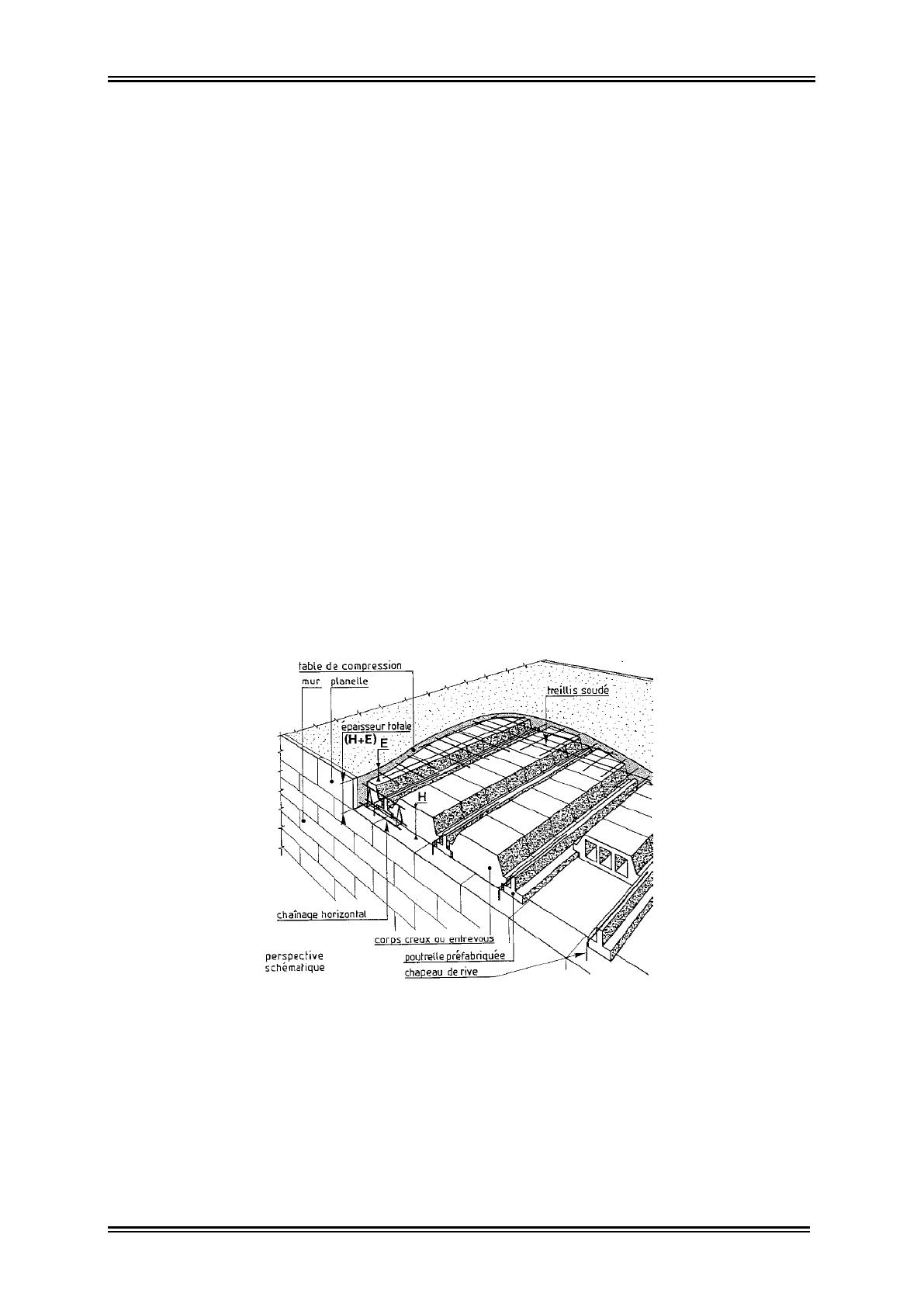

Figure 3 : les éléments principaux d’un plancher à corps creux
3.2. Dimensions
La hauteur de l'entrevous et du plancher dépendent de la portée des poutrelles. Par contre, l'entraxe
entre ces poutrelles est de 60 cm.

Chapitre 1 : LES PLANCHERS
Cours : Bâtiment 2 (12/13) – S6 LICENCE Génie Civil – Option : Construction Bâtiment - Prof. Amar KASSOUL - UHBChlef
4

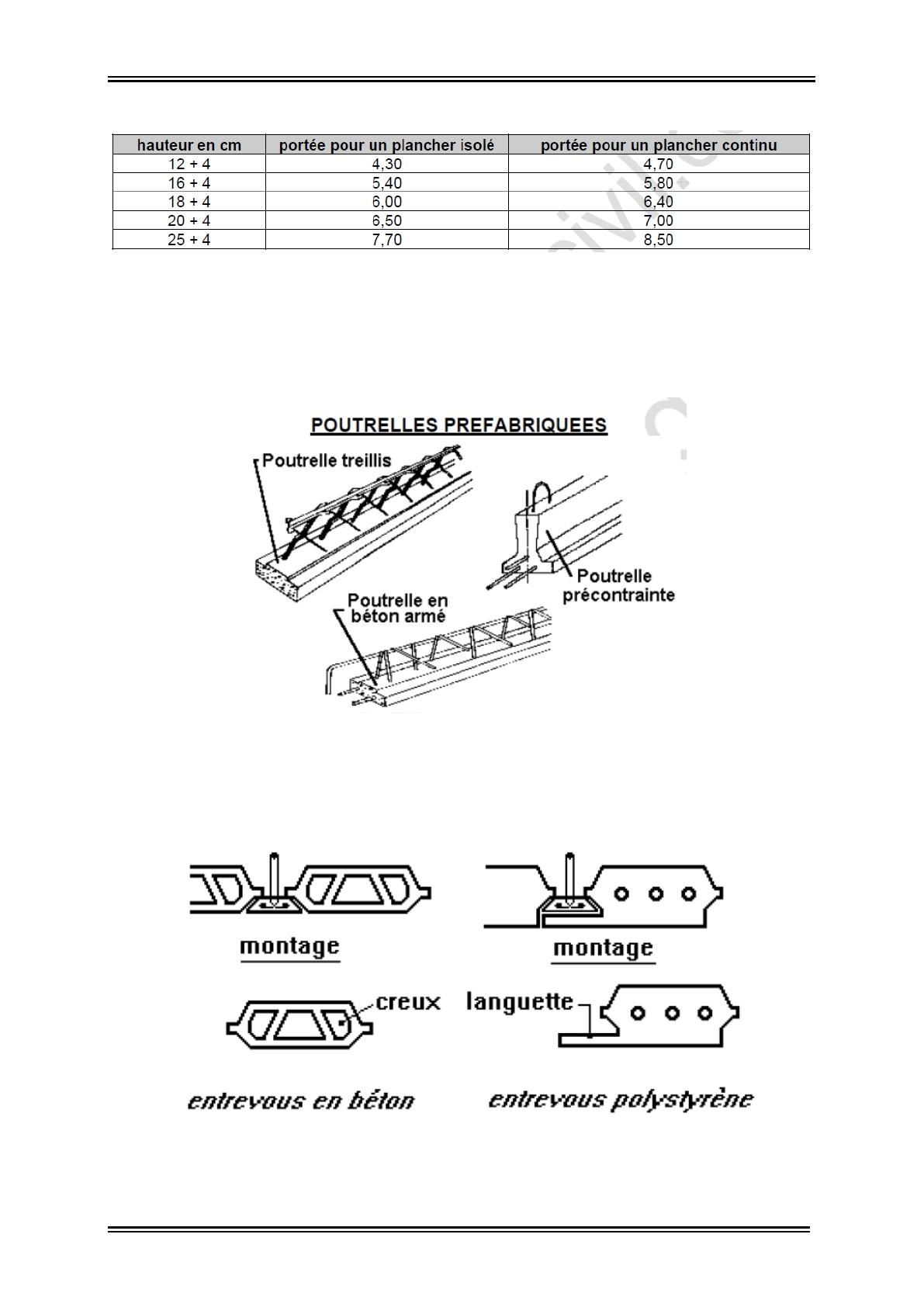

Tableau 1 : portée indicative du plancher en fonction de sa hauteur
3.3. Les poutrelles (Figure 4)
Les poutrelles supportent le plancher et transmettent ses charges à la structure porteuse.
On trouve toute une gamme de poutrelles préfabriquées sur le marché:
- poutrelle en béton précontraint par fils adhérents,
- poutrelle en béton armé,
- poutrelle treillis,
Figure 4 : les différents types de poutrelles
3.4. Les entrevous (hourdis) (Figure 5)
Le rôle des entrevous consiste au départ à supporter le poids de la dalle de compression en phase de
coulage. Ce sont donc des éléments de coffrage perdu. Mais on peut aussi leur octroyer un rôle
d'isolant.
Figure 5 : Schémas des entrevous en béton et des entrevous en polystyrène

Chapitre 1 : LES PLANCHERS
Cours : Bâtiment 2 (12/13) – S6 LICENCE Génie Civil – Option : Construction Bâtiment - Prof. Amar KASSOUL - UHBChlef
5
Il faut savoir que les entrevous n’ont pas de rôle mécanique et que ce type de plancher travaille
comme un plancher nervuré (Figure 6).

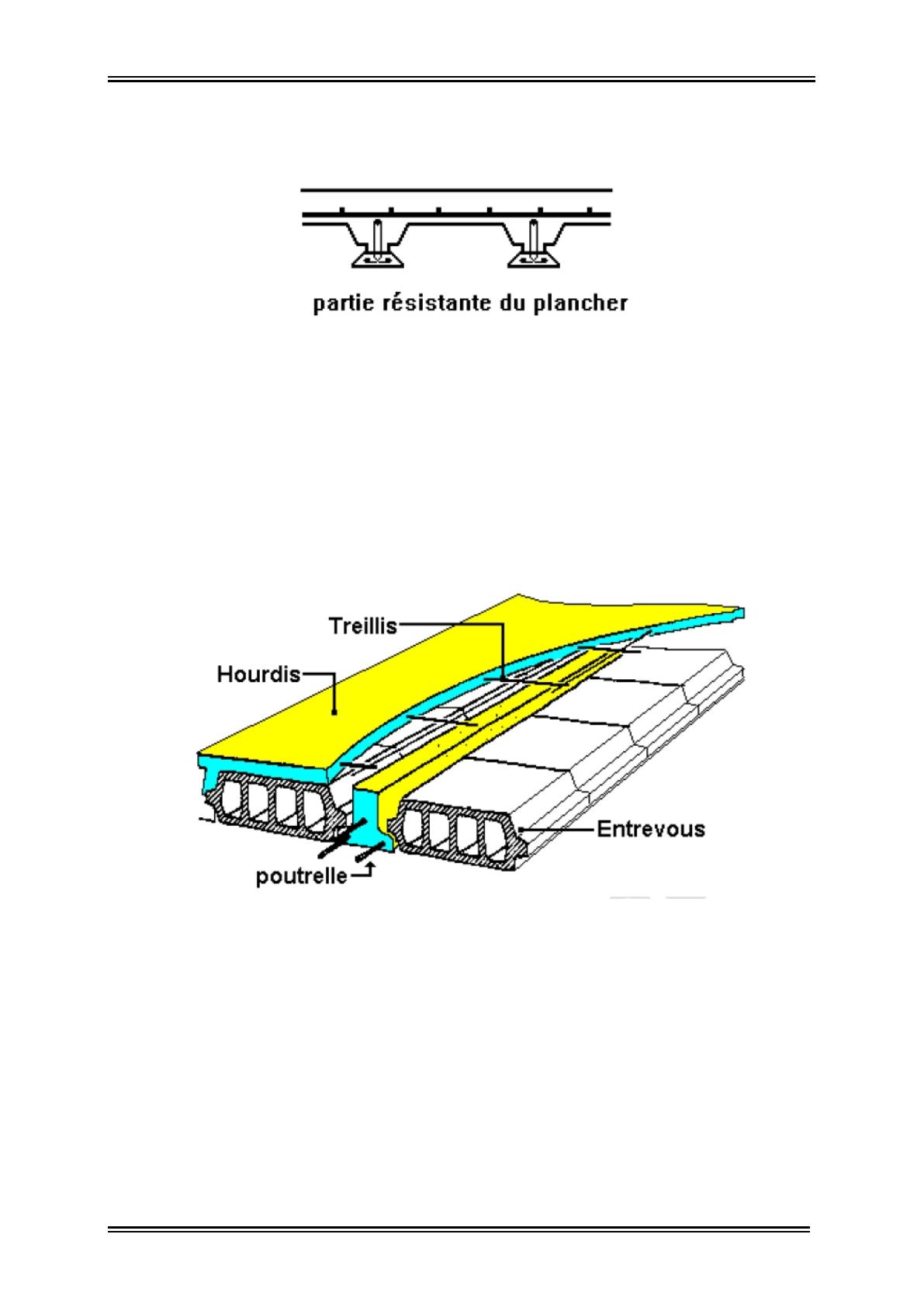

Figure 6 : partie résistante du plancher
Généralement les entrevous sont en béton de petits granulats. Mais, on trouve aussi dans le
commerce des entrevous en terre cuite ou en polystyrène (isolation thermique).
La hauteur des éléments en béton varie de 9 à 30 cm suivant la portée du plancher.
La largeur varie de 16 à 21 cm. La longueur est constante et correspond à un espacement des
poutrelles de 60 cm.
5) La table de compression (Figure 7)
Le hourdis est l'âme de ce type de plancher. Il a généralement une épaisseur supérieure à 4 cm.
Cette dalle de compression qui est coulée en place sur les entrevous et les poutrelles doit être
correctement armée. (Voir cours sur les armatures).
Figure 7 : la table de compression
3.6. Mise en œuvre des planchers avec poutrelles préfabriquées (Figure 8)
Les poutrelles sont tout d'abord posées sur les porteurs. Leur bon écartement est assuré par la mise
en place d'entrevous à chaque extrémité.
Ensuite, on pose des bastaings soutenus par des étais sous les poutrelles afin de leur permettre de
supporter la mise en œuvre du hourdis.
Les files d'étais sont posées au 1/3 de la portée pour les poutrelles BA et au 2/5 pour les poutrelles
BP. Puis, on pose les autres entrevous, le treillis et on coule le hourdis.
La pose s’effectue à partir du plan fourni par le constructeur : Préconisations de certains
constructeurs……
- pose d’une poutrelle d’extrémité,
- pose d’une seconde poutrelle d’entraxe 60 cm,
- pose des 2 entrevous d’extrémité de poutrelles,
