Exercices Équations GRAFCET

BTS Électrotechnique
Mise en équation d’un GRAFCET

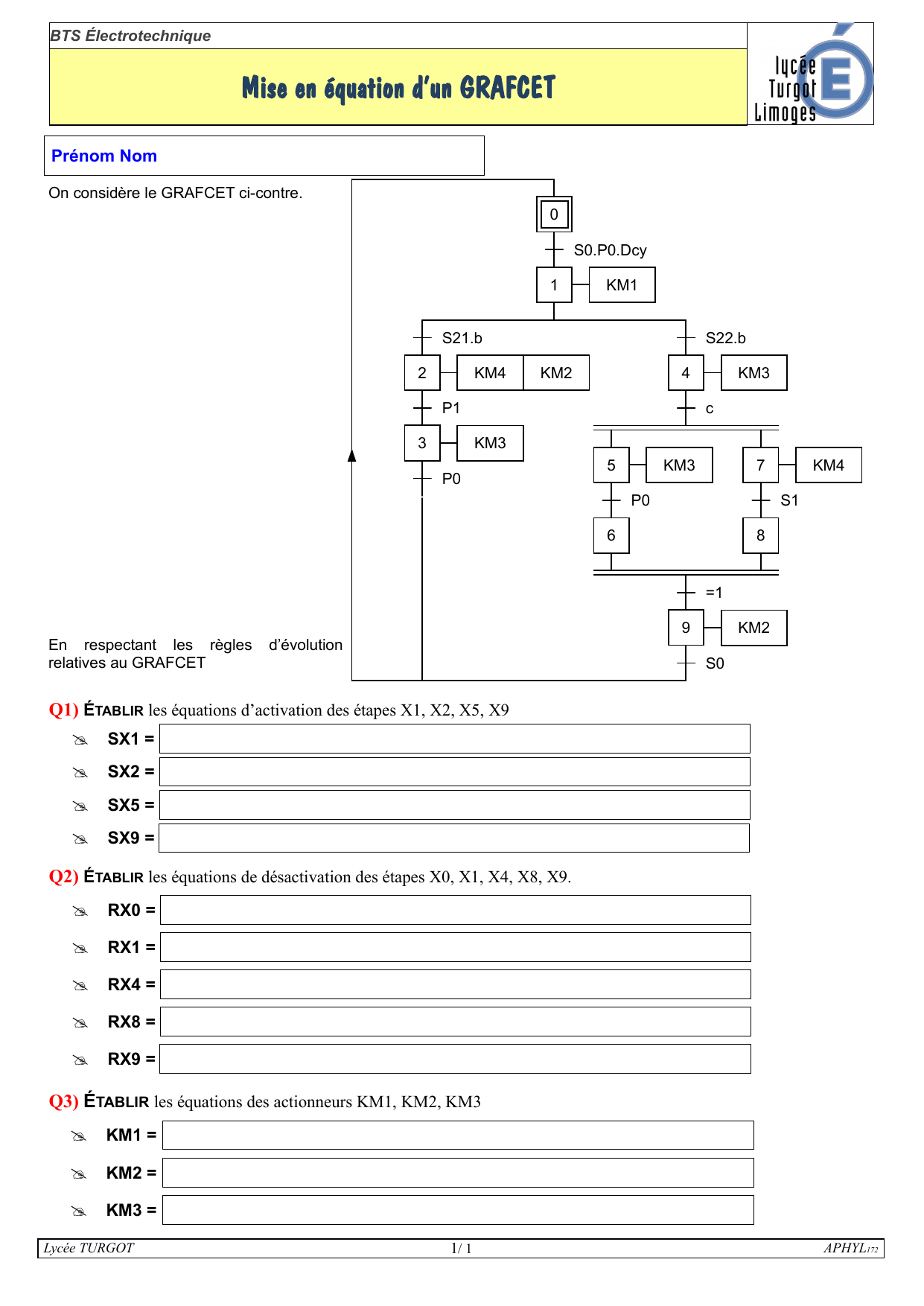

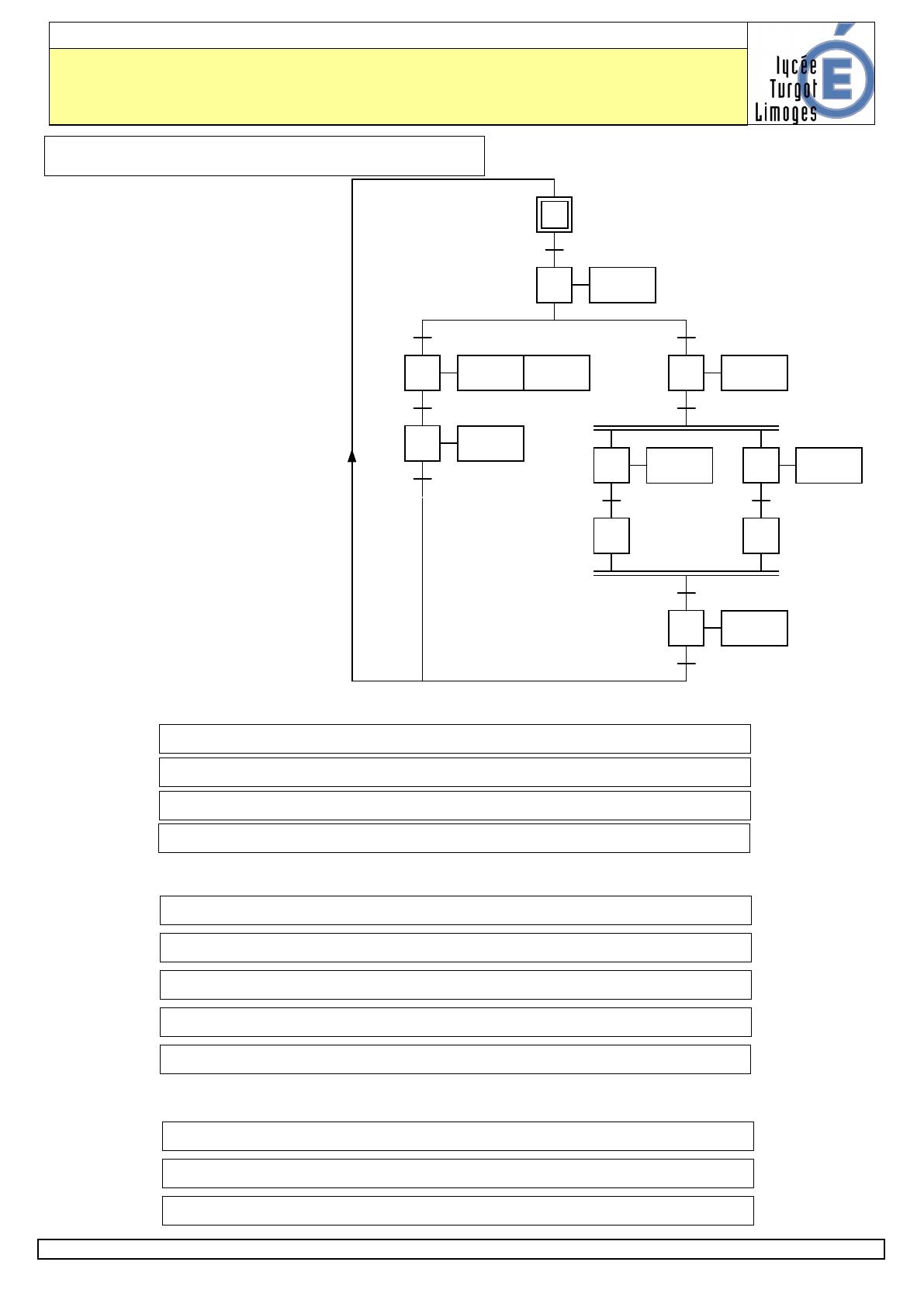

On considère le GRAFCET ci-contre.
En respectant les règles d’évolution
relatives au GRAFCET
Q1) ÉTABLIR les équations d’activation des étapes X1, X2, X5, X9
 SX1 =
 SX2 =
 SX5 =
 SX9 =
Q2) ÉTABLIR les équations de désactivation des étapes X0, X1, X4, X8, X9.
 RX0 =
 RX1 =
 RX4 =
 RX8 =
 RX9 =
Q3) ÉTABLIR les équations des actionneurs KM1, KM2, KM3
 KM1 =
 KM2 =
 KM3 =
Lycée TURGOT 1/ 1 APHYL172
0
KM1
1
2
3
KM4
KM3
S0.P0.Dcy
S21.b
P1
P0
4
5
6
9
KM3
KM3
KM2
S22.b
c
P0
=1
S0
KM2
7
8
KM4
S1
Prénom Nom
