Exercices Corrigés: Système Nerveux - Terminale S1-S2

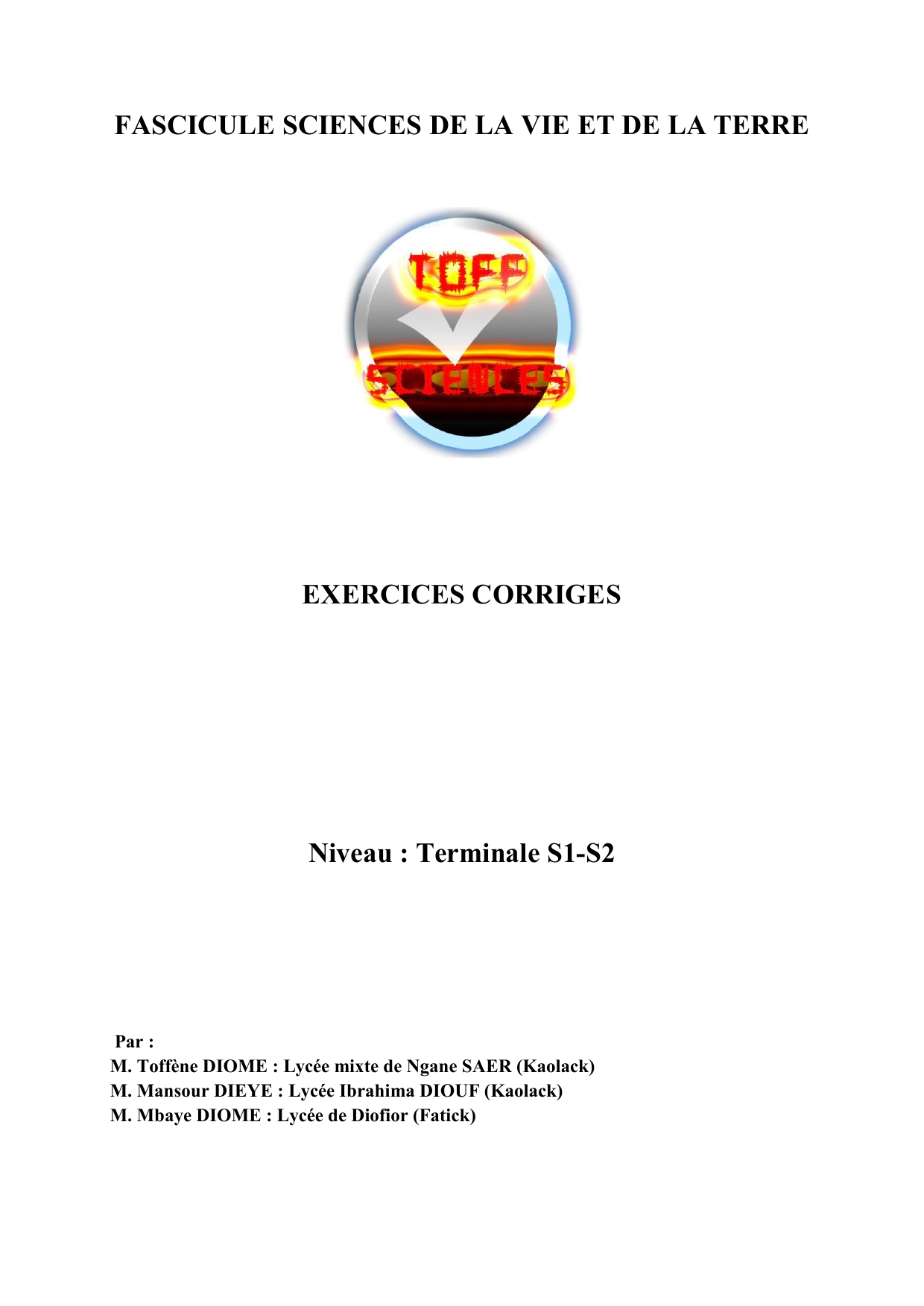

FASCICULE SCIENCES DE LA VIE ET DE LA TERRE
EXERCICES CORRIGES
Niveau : Terminale S1-S2
Par :
M. Toffène DIOME : Lycée mixte de Ngane SAER (Kaolack)
M. Mansour DIEYE : Lycée Ibrahima DIOUF (Kaolack)
M. Mbaye DIOME : Lycée de Diofior (Fatick)

1 Toffe-Sora-Mbaye
Système nerveux et ses propriétés

2 Toffe-Sora-Mbaye
Exercice 1:
A. On dispose de deux électrodes A et B reliées à un appareil enregistreur permettant de
savoir s’il existe ou non une différence de potentiel entre ces deux électrodes placées au

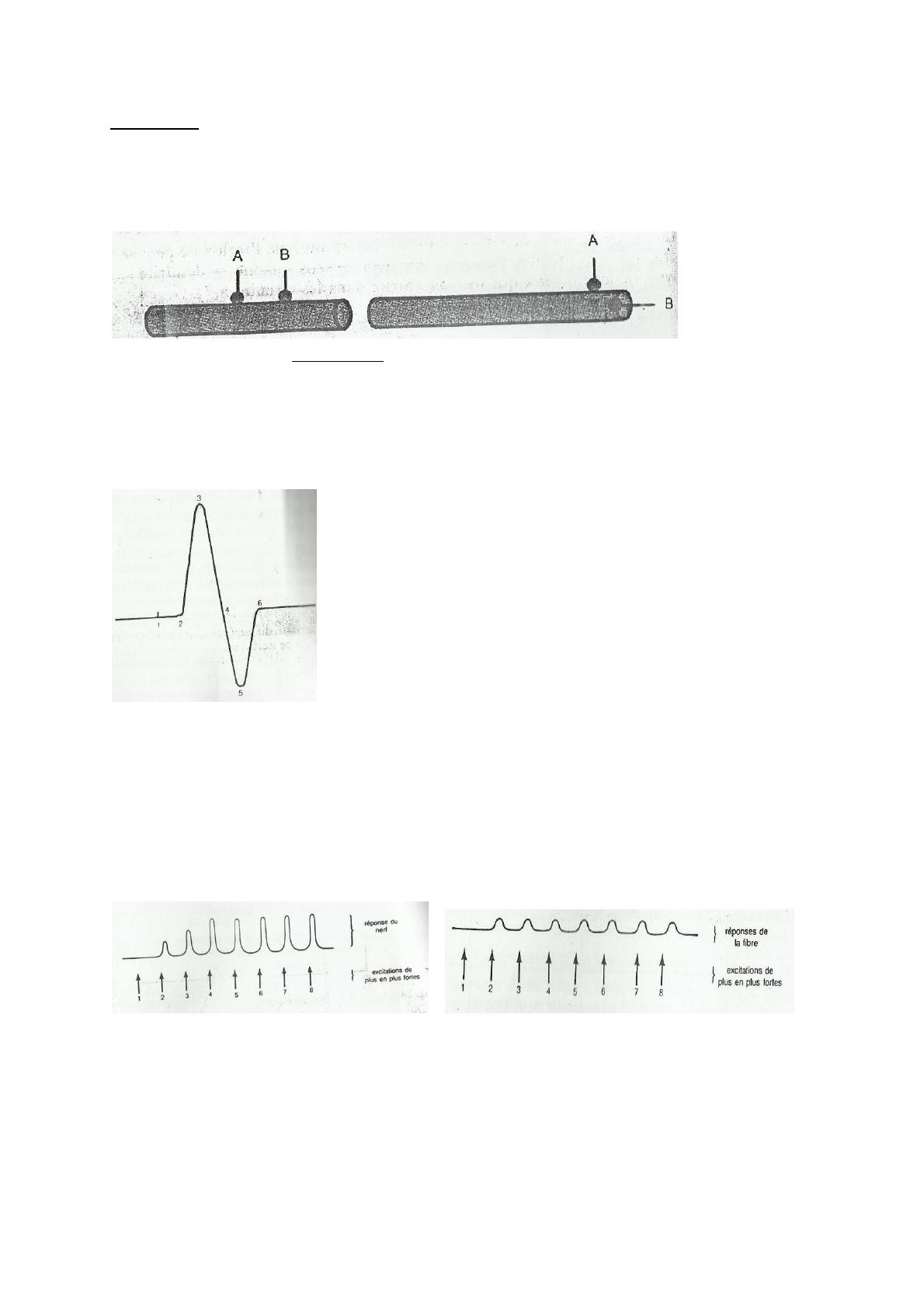

contact d’une fibre nerveuse. On dispose les électrodes selon les deux modalités du document
1 :
Document 1
1. Pour chacune des deux positions, donnez le résultat sur l’écran de l’oscilloscope.
2. Que se passerait t-il si au lieu d’utiliser une fibre, on prenait un nerf ?
B. On utilise le même matériel que précédemment en y ajoutant des électrodes excitatrices.
Les électrodes A et B sont toujours reliées à l’oscilloscope. Sur l’écran de l’oscilloscope, on
observe le tracé du document 2.
Document 2
Expliquez les différentes phases de ce tracé
La distance entre les électrodes excitatrices et réceptrices est de 3 cm et le temps qui sépare 1
et 2 sur la courbe est de 1 ms. Calculez la vitesse de l’influx.
C. On porte des excitations d’intensités croissantes sur un nerf et on enregistre les
phénomènes (Document 3).
On pratique la même expérience cette fois-ci sur une fibre nerveuse. On enregistre le
document 4.
Document 3 Document 4
1. Analysez chacun des tracés obtenus
2. Quelles sont les propriétés des nerfs et des fibres mises en évidence par ces résultats

3 Toffe-Sora-Mbaye
Solution exercice 1:
A. 1. Donnons le résultat dans chaque cas :
Pour la première position, il n’y a pas de déviation du spot. Donc on a un balayage horizontal
Pour la deuxième position, on a un potentiel de repos
2. On aura le même résultat avec le nerf
B. Expliquons les différentes phases du tracé :
1 = artéfact de stimulation qui correspond au moment précis de la stimulation
1-2 = temps de latence qui correspond au temps mis par l’influx pour atteindre l’électrode A.
2-3 = dépolarisation sous l’électrode A qui correspond à une inversion de polarité
3-4 = repolarisation sous l’électrode A qui correspond au retour à la polarité initiale
4-5 = dépolarisation sous l’électrode B qui correspond à une inversion de polarité
5-6 = repolarisation sous l’électrode B qui correspond au retour à la polarité initiale
Calculons la vitesse de l’influx
V = 3 10-2/10-3 = 30 m/s
C. 1. Analysons :
Document 3 : avec l’intensité 1, il n’ ya pas de réponse mais avec l’intensité 2, on obtient une
réponse et l’amplitude de cette réponse augmente avec l’intensité jusqu’à l’intensité 4. A
partir de cette dernière, l’amplitude reste constante jusqu’à l’intensité 8.
Document 4 : avec l’intensité 1, il n’y a pas de réponse mais à partir de 2, on obtient une
réponse dont l’amplitude reste constante même si l’intensité augmente.
2. Donnons les propriétés
- Pour le nerf : loi des seuils, l’excitabilité, la conductibilité et la loi de recrutement
- Pour la fibre : loi des seuils, l’excitabilité, la conductibilité et la loi du tout ou rien
Exercice 2:
La sensation douloureuse d’origine cutanée fait intervenir des capteurs périphériques des
systèmes de câblage et un système d’intégration. Nous nous proposons d’étudier la façon
selon laquelle la moelle épinière intervient dans la transmission du message nerveux.

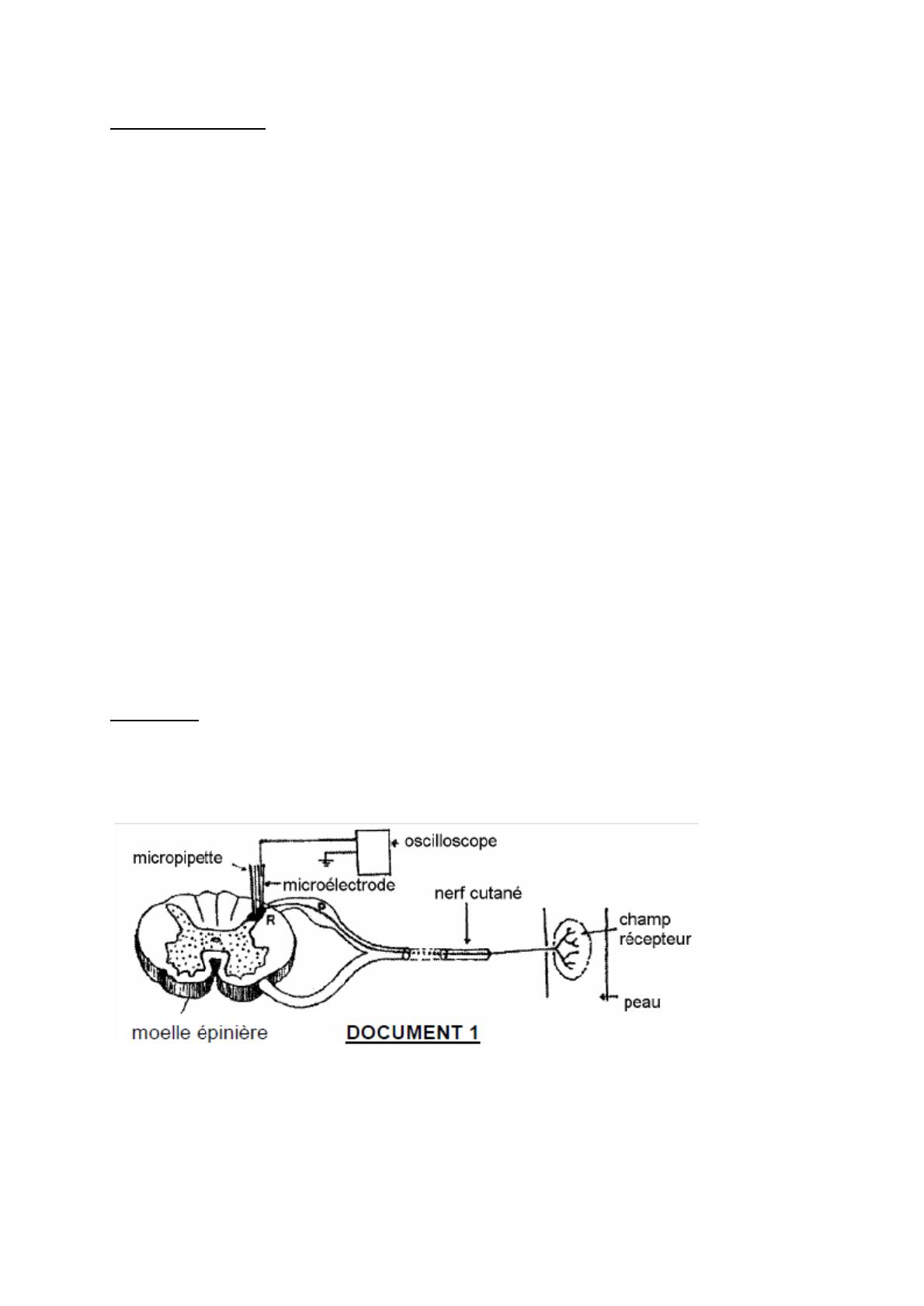

1. Le document 1 représente la liaison nerveuse entre la peau et la moelle épinière
On implante au niveau des neurones de la corne dorsale de la moelle épinière (zone R) une
microélectrode, servant à l’enregistrement de la réponse de ces neurones et une micropipette
utilisée pour l’injection éventuelle de substances actives. La microélectrode est reliée à un
oscilloscope.

4 Toffe-Sora-Mbaye
Diverses expériences réalisées à partir de ce dispositif expérimental ont donné les résultats
représentés dans le document 2.
Une forte stimulation électrique de la peau provoque une sensation douloureuse brève,
apparaissant rapidement, appelée « douleur rapide ». Puis survient une sensation douloureuse
plus tardive mais plus longue appelée « douleur lente ».

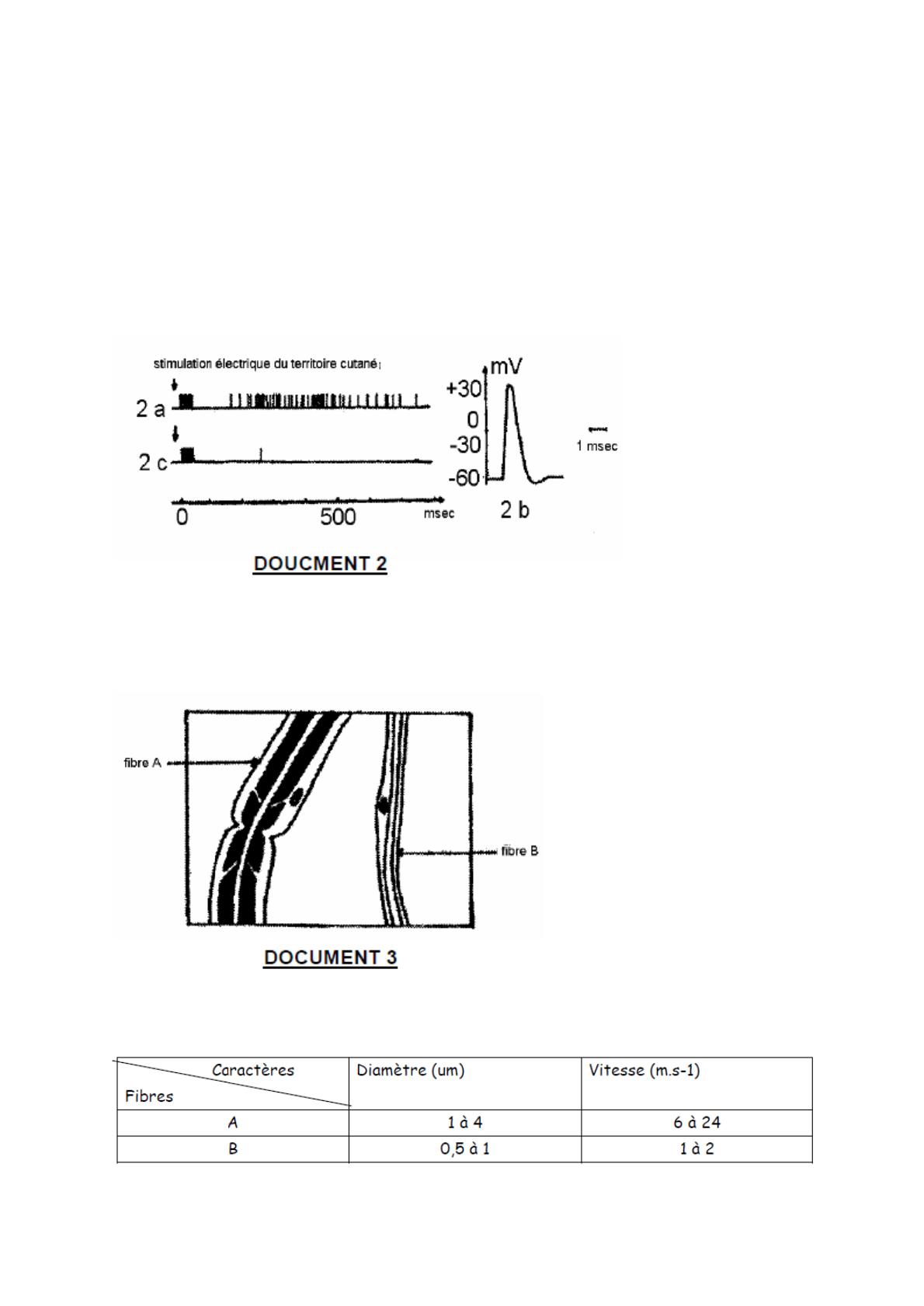

Le document 2a représente l’enregistrement obtenu ; l’un des éléments de cette réponse
amplifiée correspond au document 2b.
Le document 2c montre l’enregistrement obtenu après application de morphine à l’aide de la
micropipette.
a) Nommez le phénomène enregistré en 2b
b) Comparez les enregistrements 2a et 2c. En déduire l’effet de la morphine.
2. Le nerf cutané intéressé dans cette expérience est dilacéré. Le document 3 montre les
résultats d’une observation au microscope optique de ce nerf dilacéré.
Par ailleurs, on a mesuré le diamètre des fibres nerveuses A et B et calculé la vitesse de
propagation de l’influx nerveux le long de ces fibres. Les résultats obtenus figurent dans le
tableau ci-dessous.
