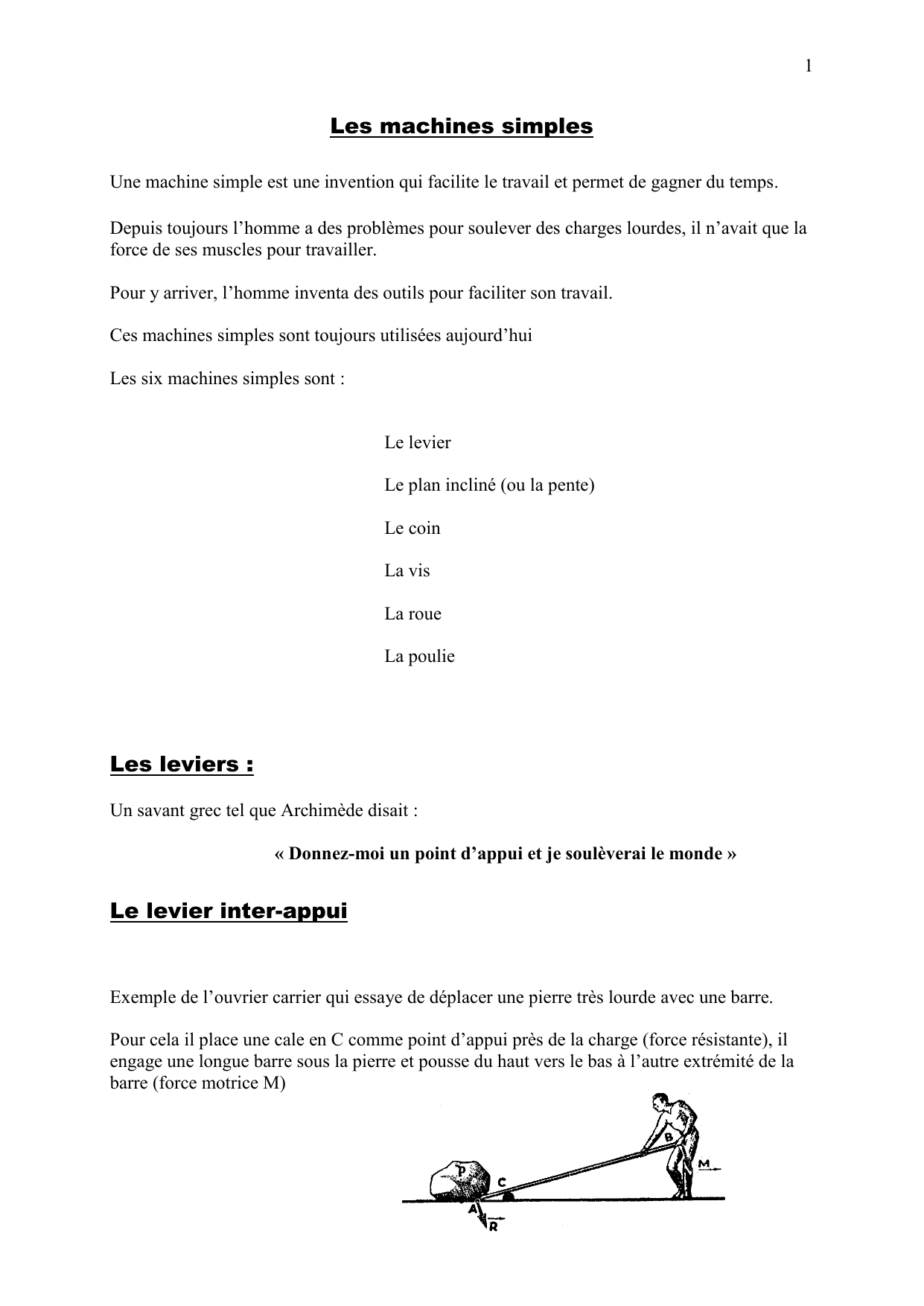

Les machines simples
Une machine simple est une invention qui facilite le travail et permet de gagner du temps.
Depuis toujours l’homme a des problèmes pour soulever des charges lourdes, il n’avait que la
force de ses muscles pour travailler.
Pour y arriver, l’homme inventa des outils pour faciliter son travail.
Ces machines simples sont toujours utilisées aujourd’hui
Les six machines simples sont :
Le levier
Le plan incliné (ou la pente)
Le coin
La vis
La roue
La poulie
Les leviers :
Un savant grec tel que Archimède disait :
« Donnez-moi un point d’appui et je soulèverai le monde »
Le levier inter-appui
Exemple de l’ouvrier carrier qui essaye de déplacer une pierre très lourde avec une barre.
Pour cela il place une cale en C comme point d’appui près de la charge (force résistante), il
engage une longue barre sous la pierre et pousse du haut vers le bas à l’autre extrémité de la
barre (force motrice M)
2

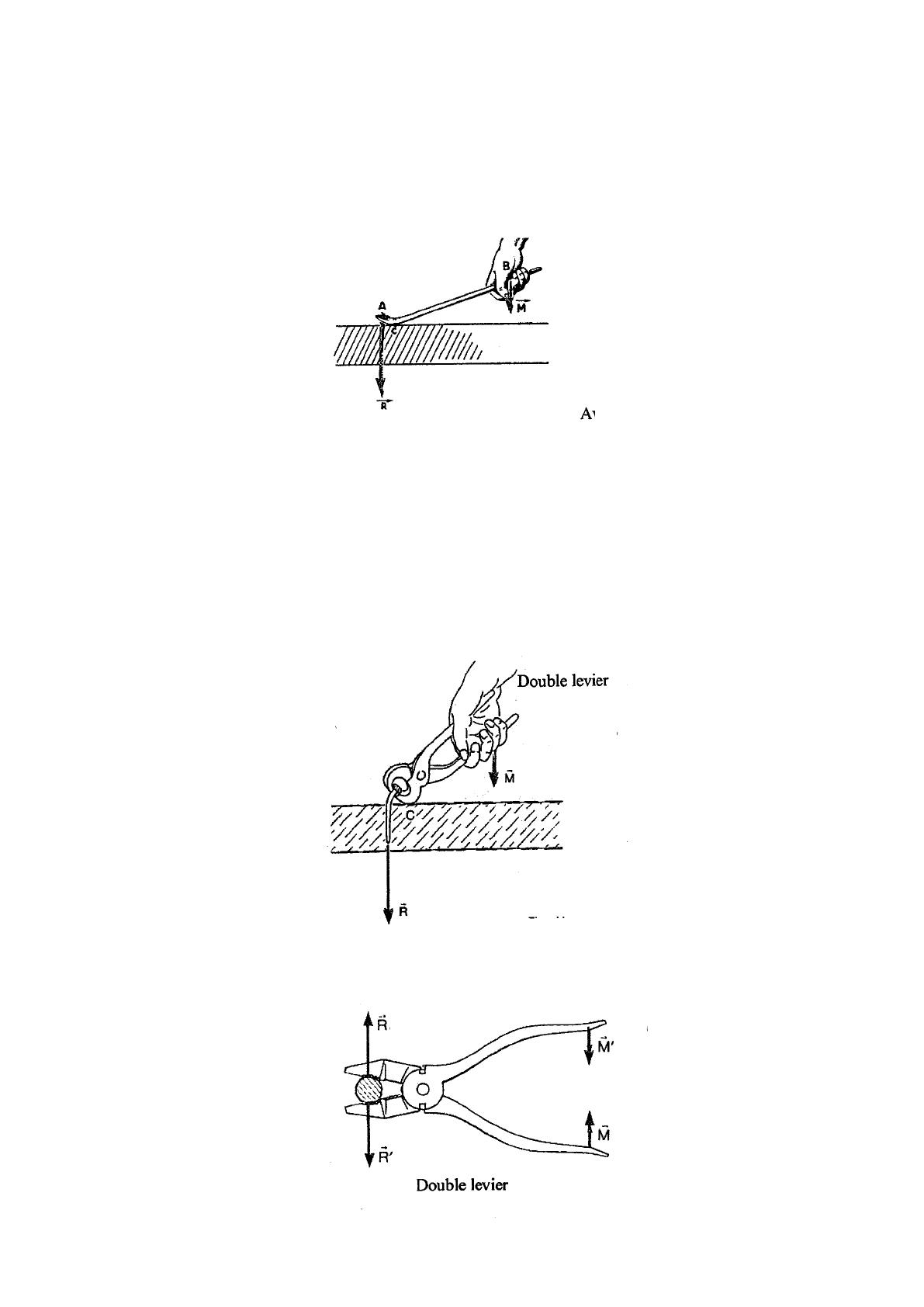

Même exemple avec le menuisier qui enlève un clou
On peut combiner deux leviers inter-appui
Exemple de la tenaille ou de la pince universelle
3

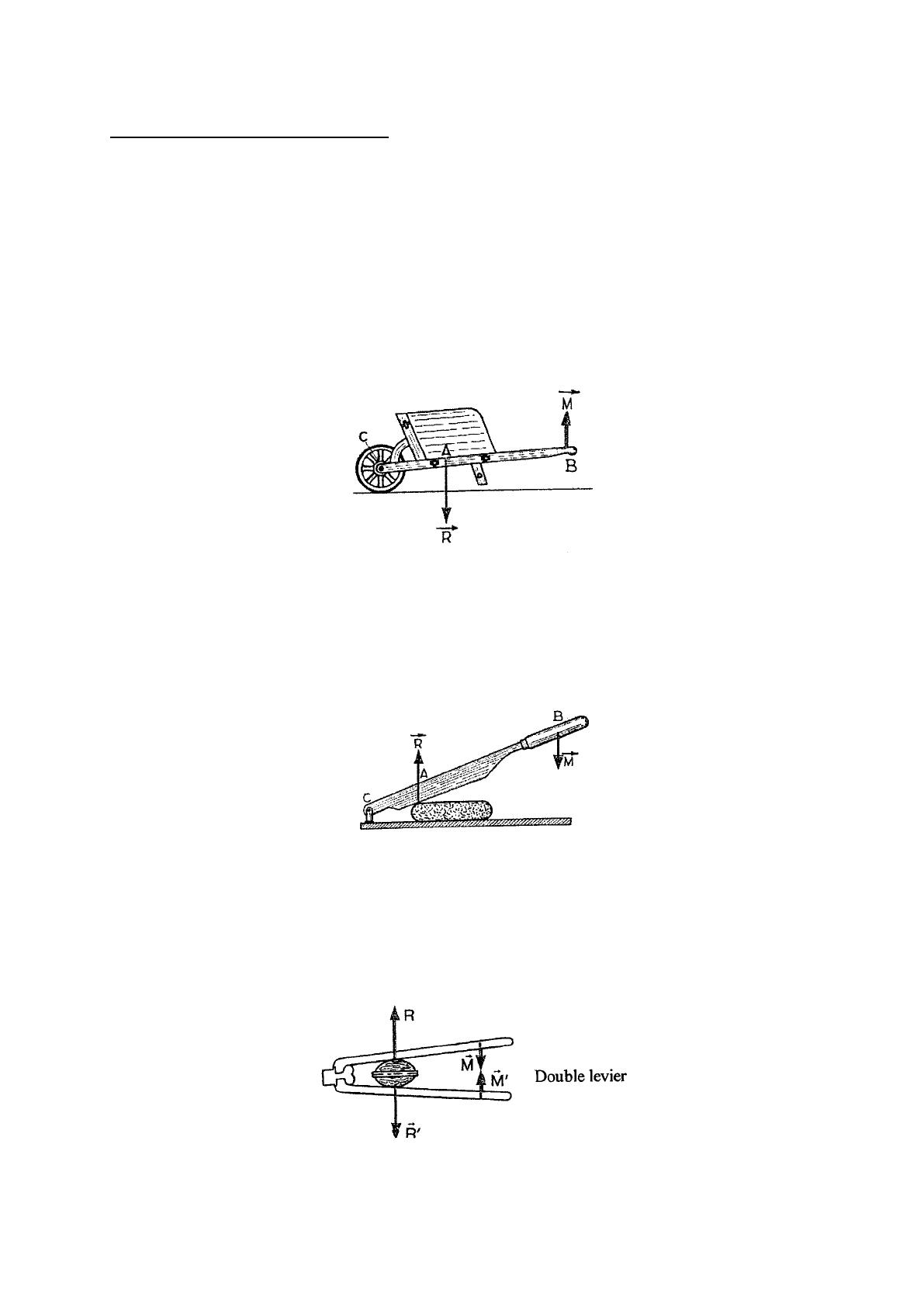

Le levier inter-résistant
Dans le cas du levier inter-résistant, le point d’appui C est situé à une des extrémités du levier,
la Force motrice M à exercer se fait de l’autre côté du levier.
Exemple de la brouette où la force résistante est le chargement
Exemple du couteau à fromage où la force résistante est la découpe du fromage
Application du double levier inter-résistant avec le casse noisette, la fore résistante est la
résistance de la noisette.
4

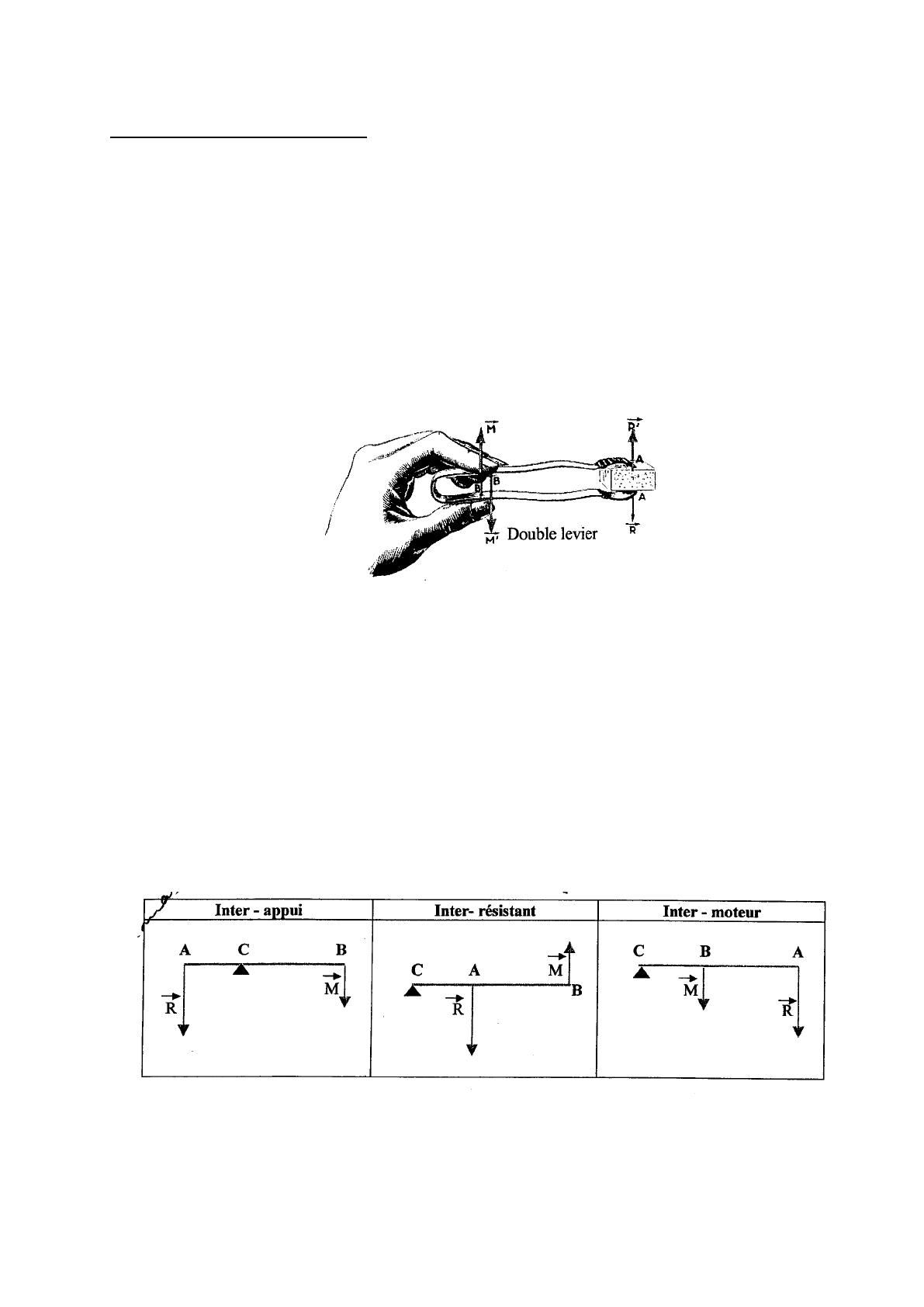

Le levier inter-moteur
Exemple de la pince à sucre où le point d’appui est situé à la jonction des deux leviers, la
force résistante s’applique sur le morceau de sucre dans la même direction que la force
motrice.
