Devoir N°1 électrotechnique CAP 1 - Circuits Série et Parallèle

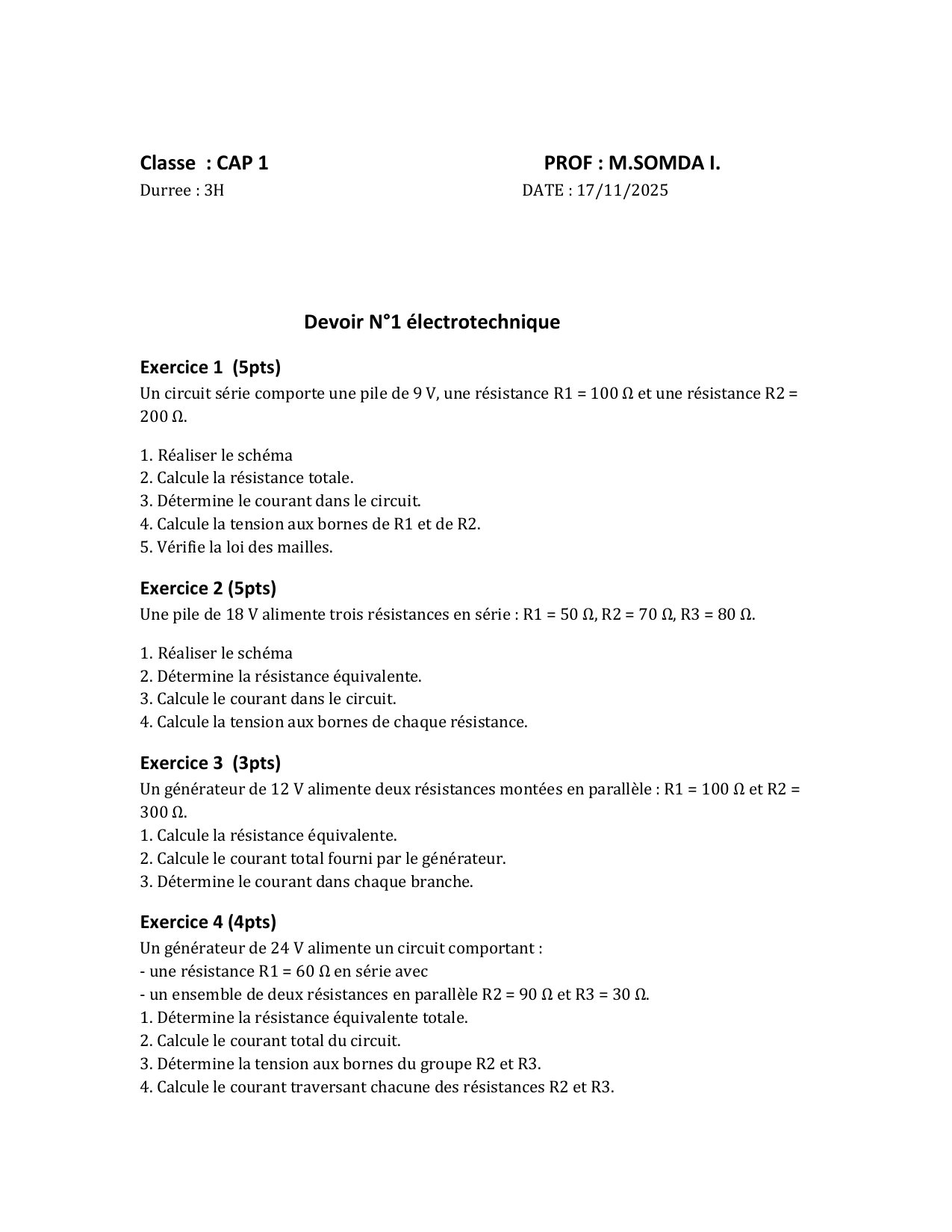

Classe : CAP 1 PROF : M.SOMDA I.
Durree : 3H DATE : 17/11/2025
Devoir N°1 électrotechnique
Exercice 1 (5pts)
Un circuit série comporte une pile de 9 V, une résistance R1 = 100 Ω et une résistance R2 =
200 Ω.
1. Réaliser le schéma
2. Calcule la résistance totale.
3. Détermine le courant dans le circuit.
4. Calcule la tension aux bornes de R1 et de R2.
5. Vérifie la loi des mailles.
Exercice 2 (5pts)
Une pile de 18 V alimente trois résistances en série : R1 = 50 Ω, R2 = 70 Ω, R3 = 80 Ω.
1. Réaliser le schéma
2. Détermine la résistance équivalente.
3. Calcule le courant dans le circuit.
4. Calcule la tension aux bornes de chaque résistance.
Exercice 3 (3pts)
Un générateur de 12 V alimente deux résistances montées en parallèle : R1 = 100 Ω et R2 =
300 Ω.
1. Calcule la résistance équivalente.
2. Calcule le courant total fourni par le générateur.
3. Détermine le courant dans chaque branche.
Exercice 4 (4pts)
Un générateur de 24 V alimente un circuit comportant :
- une résistance R1 = 60 Ω en série avec
- un ensemble de deux résistances en parallèle R2 = 90 Ω et R3 = 30 Ω.
1. Détermine la résistance équivalente totale.
2. Calcule le courant total du circuit.
3. Détermine la tension aux bornes du groupe R2 et R3.
4. Calcule le courant traversant chacune des résistances R2 et R3.

Exercice 5 (3pts)
On considère le circuit suivant :
- une maille contenant un générateur de 12 V, R1 = 100 Ω, R2 = 220 Ω, et R3 = 150 Ω reliées
en parallèle à R2.
1. Écris l’équation de la loi des mailles.
2. Exprime les courants dans chaque branche.
3. Déduis le courant total fourni par le générateur.
