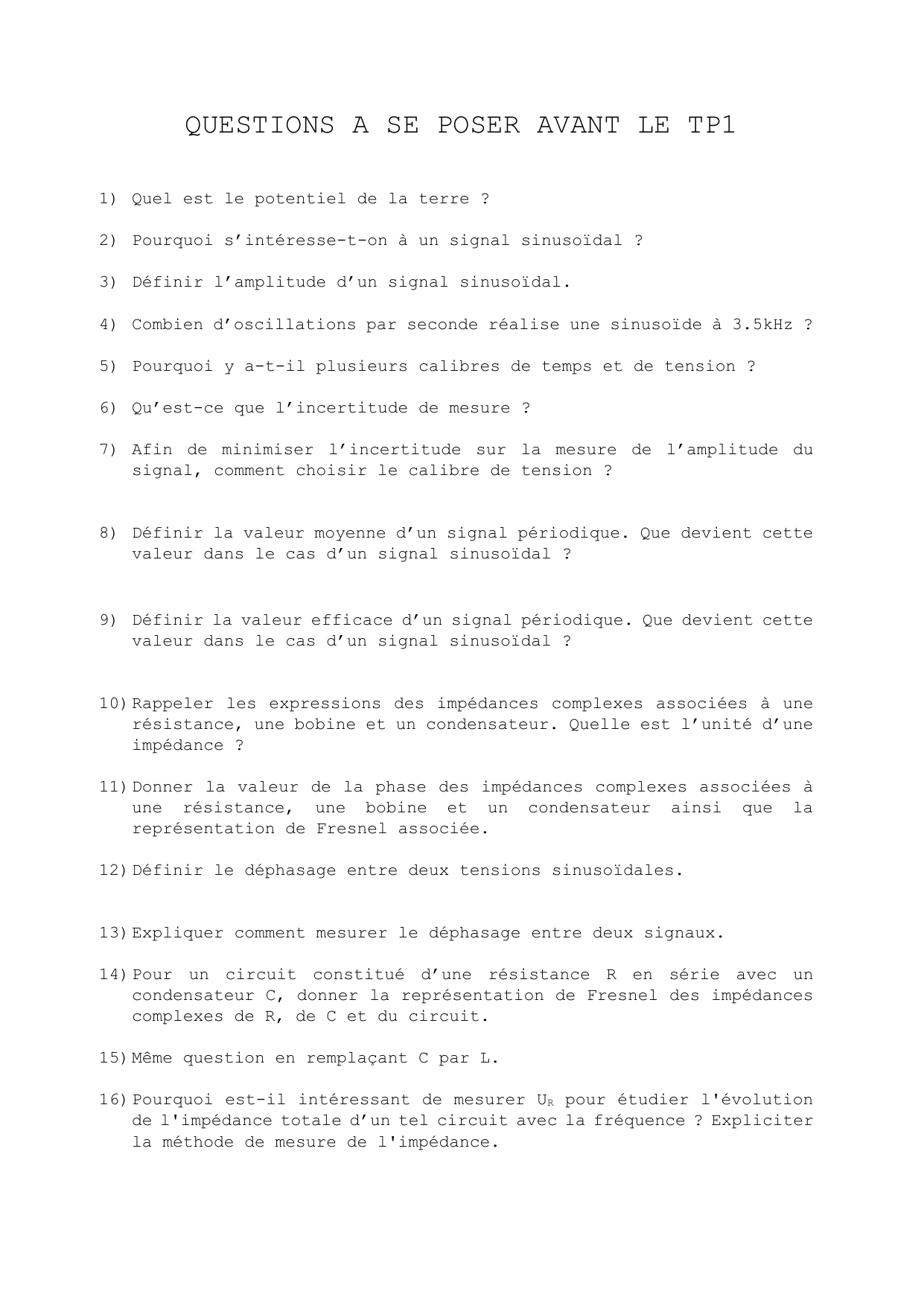

QUESTIONS A SE POSER AVANT LE TP1
1) Quel est le potentiel de la terre ?
2) Pourquoi s’intéresse-t-on à un signal sinusoïdal ?
3) Définir l’amplitude d’un signal sinusoïdal.
4) Combien d’oscillations par seconde réalise une sinusoïde à 3.5kHz ?
5) Pourquoi y a-t-il plusieurs calibres de temps et de tension ?
6) Qu’est-ce que l’incertitude de mesure ?
7) Afin de minimiser l’incertitude sur la mesure de l’amplitude du
signal, comment choisir le calibre de tension ?
8) Définir la valeur moyenne d’un signal périodique. Que devient cette
valeur dans le cas d’un signal sinusoïdal ?
9) Définir la valeur efficace d’un signal périodique. Que devient cette
valeur dans le cas d’un signal sinusoïdal ?
10) Rappeler les expressions des impédances complexes associées à une
résistance, une bobine et un condensateur. Quelle est l’unité d’une
impédance ?
11) Donner la valeur de la phase des impédances complexes associées à
une résistance, une bobine et un condensateur ainsi que la
représentation de Fresnel associée.
12) Définir le déphasage entre deux tensions sinusoïdales.
13) Expliquer comment mesurer le déphasage entre deux signaux.
14) Pour un circuit constitué d’une résistance R en série avec un
condensateur C, donner la représentation de Fresnel des impédances
complexes de R, de C et du circuit.
15) Même question en remplaçant C par L.
16) Pourquoi est-il intéressant de mesurer UR pour étudier l'évolution
de l'impédance totale d’un tel circuit avec la fréquence ? Expliciter
la méthode de mesure de l'impédance.
