I- MESURE D’ANGLES
1. INSTRUMENTS DE MESURE D’ANGLES
1.1. Définitions des différentes sortes d’angles

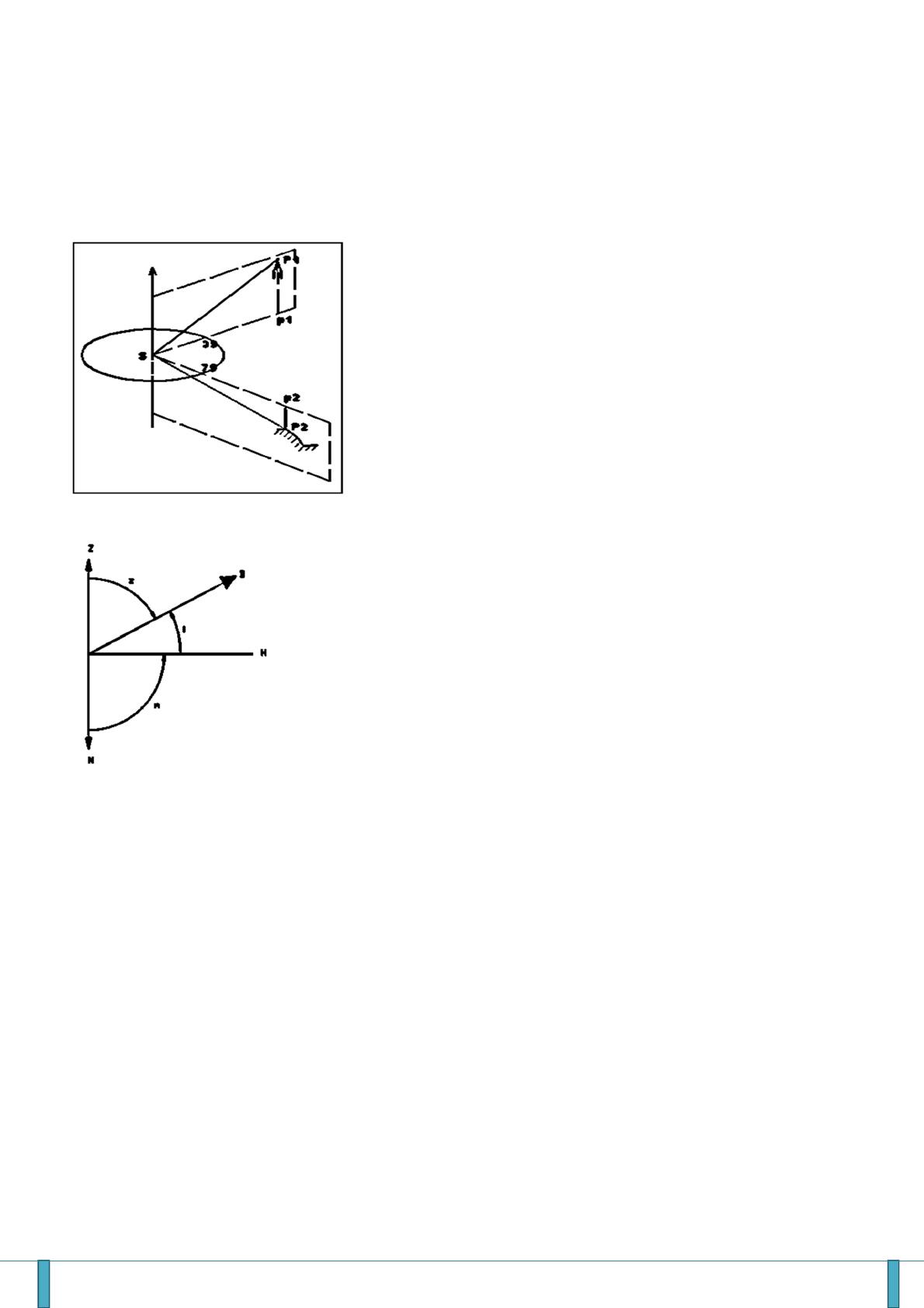

1.1.1 Angle horizontal
Un angle horizontal est un angle formé par deux plans verticaux
sécants, dont l’intersection est une droite verticale passant par
le sommet d’angle de l’angle. Il est dans le plan horizontal.
1.1.2 Angle vertical
C’est un angle contenu dans le plan vertical. Il peut avoir pour origine la
verticale du point stationné ou l’horizontal de l’appareil stationné sur ce
point.
1.2. Terminologie
• Le goniomètre
Un goniomètre permet de mesurer des angles horizontaux (appelés aussi
angles azimutaux) ou verticaux.
• Le cercle
Le cercle permet de mesurer les angles horizontaux uniquement
• Le théodolite
Le théodolite permet de mesurer des angles horizontaux (angles projetés
dans un plan horizontal) et des angles verticaux (angles projetés dans un
plan vertical).

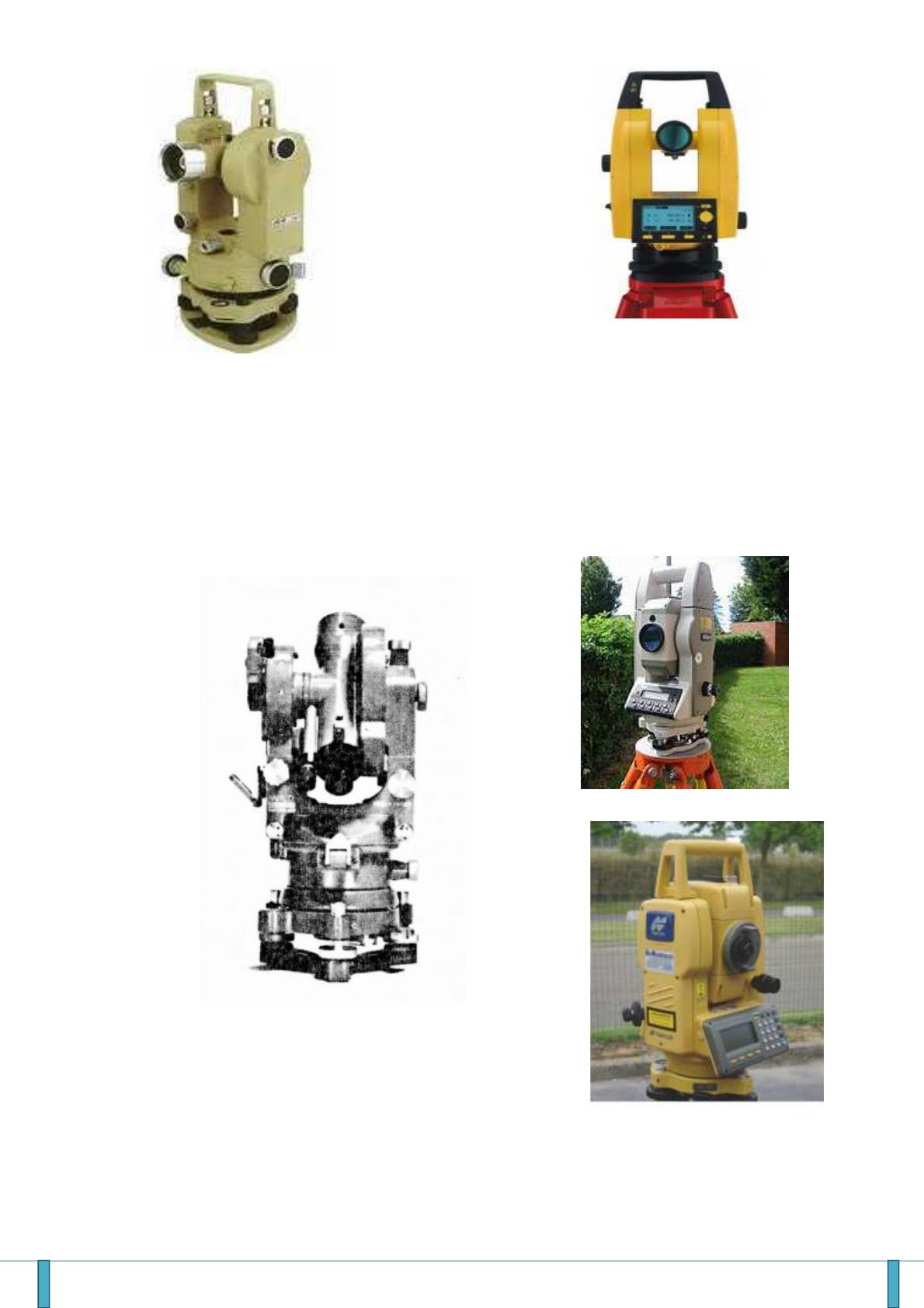

 Les théodolites « optico-
mécaniques » regroupent
l’ensemble des appareils à
lecture « mécanique » par
vernier gradué.
 Les théodolites « optico-
électroniques » ou théodolites
électroniques regroupent
l’ensemble des appareils dont la
lecture se fait sur un écran à
affichage numérique.

AA-Cours de topographie Page4/44
• Le tachéomètre est un théodolite couplé à un système de mesure de
Le
tachéomètre électronique ou
station totale est un théodolite couplé
à un instrument de mesure électronique
des longueurs (IMEL).
Le
tachéomètre à
diagramme est un ancien
modèle mécanique à utiliser
avec des mires spéciales.
