Supervision SCADA et MATLAB d'un Procédé Industriel

Supervision en temps réel d’un procédé industriel basé sur
un automate programmable utilisant SCADA et MATLAB

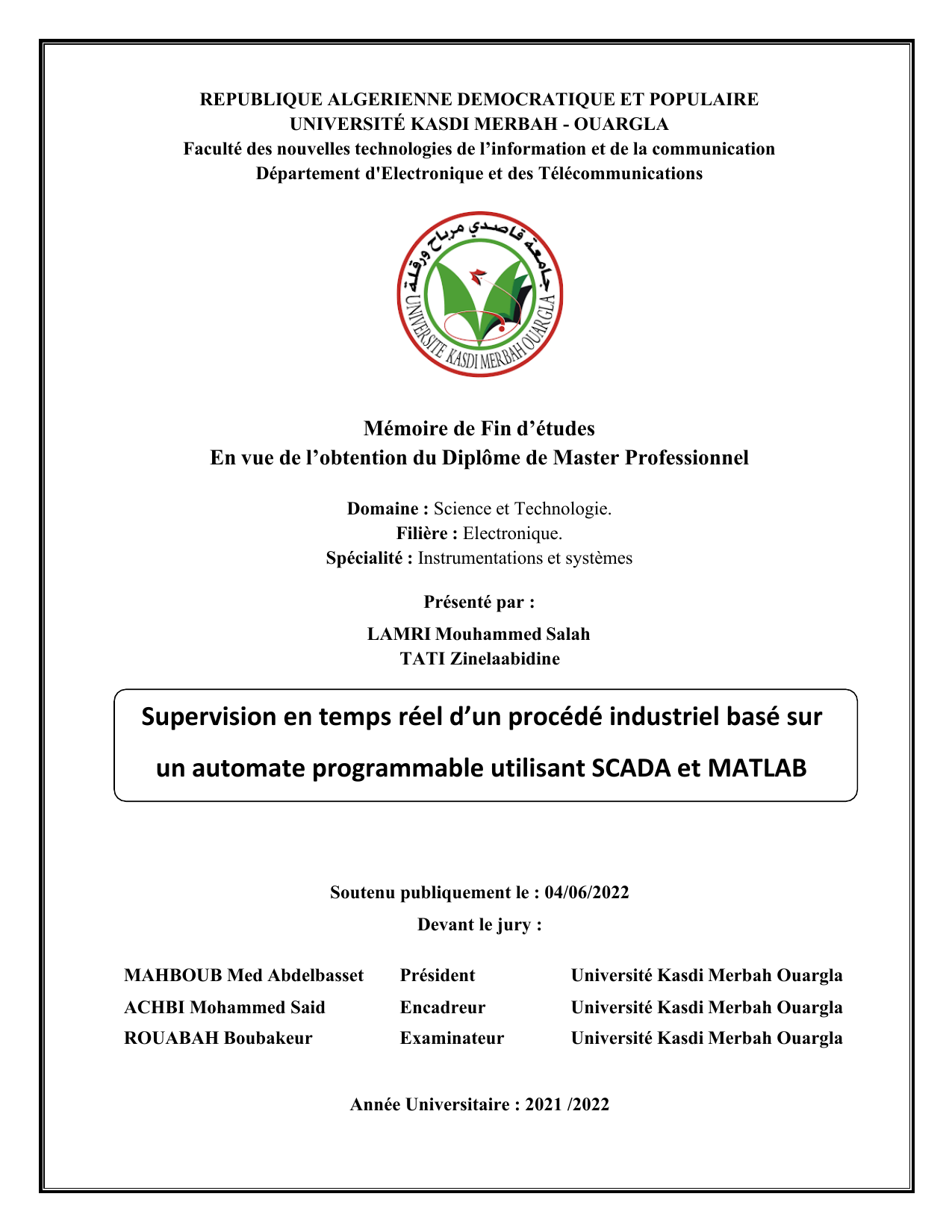

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
UNIVERSITÉ KASDI MERBAH - OUARGLA
Faculté des nouvelles technologies de l’information et de la communication
Département d'Electronique et des Télécommunications
Mémoire de Fin d’études
En vue de l’obtention du Diplôme de Master Professionnel
Domaine : Science et Technologie.
Filière : Electronique.
Spécialité : Instrumentations et systèmes
Présenté par :
LAMRI Mouhammed Salah
TATI Zinelaabidine
Soutenu publiquement le : 04/06/2022
Devant le jury :
MAHBOUB Med Abdelbasset
Président
Université Kasdi Merbah Ouargla
ACHBI Mohammed Said
Encadreur
Université Kasdi Merbah Ouargla
ROUABAH Boubakeur
Examinateur
Université Kasdi Merbah Ouargla
Année Universitaire : 2021 /2022

Remerciement
Nous Remercions Tout D’abord ALLAH Le Tout Puissant De nous avoir Donné
La Santé Et Le Courage Afin d’atteindre notre Objectif
On remercie également, nos enseignants du Département d’Electronique ,
qui ont cru en nos capacités, qui ont contribué à notre formation.
Nos sincères remerciements à notre encadreur
Mr .ACHBI Mohammed Said
A nos très chers notre mère qui ont toujours été là pour nous, et qui donné un
magnifique modèle de labeur et persévérance.
Nous tenons à remercier également les membres du jury qui nous ont fait
l’honneur d’examiner ce travail et d’apporter leurs réflexions et suggestions
scientifiques.
En fin, Nous profitons de l’occasion pour remercier tous nos enseignants de
l’UKMO.

Dédicaces
A la femme la plus courageuse, sensible, généreuse, la plus belle à mes yeux, à celle
qui a su me donner amour et joie de vivre, à celle qui a toujours montrée affection
et compréhension à mon égard, le symbole de la tendresse, ma mère que j’aime.
À mon binôme et meilleur ami SALOUHI avec qui j'ai partagé les plus beaux
moments ainsi et tous mes collègues
A ceux que j‘ai eu la chance de connaître, dans les meilleurs et pires moments de ma
vie, à mes amis les plus fidèles.
A mes frère ZAKO et Med .LAID et spécialement Dr .FATHALLH et mes frère failles.
Atout mes amis sortons groupe 12.
Je dédie enfin ce modeste travail à toute personne ayant contribué de près ou de loin
à sa concrétisation.
Zino

Dédicaces
Je dédie ce modeste travail à celle qui m’a donné la vie, le
symbole de tendresse qui s’est sacrifiée pour mon bonheur et ma
réussite, à ma mère.
A mon cher Binôme ZINO.
A mon ami IBRAHIM BAKIR et mon ami IRAKIEN AMJED.
Atout mes amis sortons groupe 12.
A tous mes amies avec qui j’ai eu la chance de partager des moments
uniques et formidables qui seront gravé sà jamais dans ma mémoire.
A toutes mes chères amis chaqu’un par son nom et particulièrement.
SALOUHI

Liste des symboles et des Abréviations :
PLC Automate programmable (Programmable Logic Controller).
API Automate Programmable industriel
SIMATIC Siemens Automatic.
CPU Unité centrale de l’automate (Central processing unit).
PS Gamme des alimentations stabilisées de Siemens.
E/S Entrée / Sortie.
TOR Tout ou Rien (Digitale).
DI Entrée digitale.
DO Sortie digitale.
PROFIBUS Protocole de communication (Process Field Bus).
MPI Protocole de communication (Multi Point Interface).
FB Bloc de fonction.
FC Fonction.
OB Bloc d’organisation.
DB Blocs de données globaux
HMI Human Machine Interface
FBD: Function Bloc Diagram
