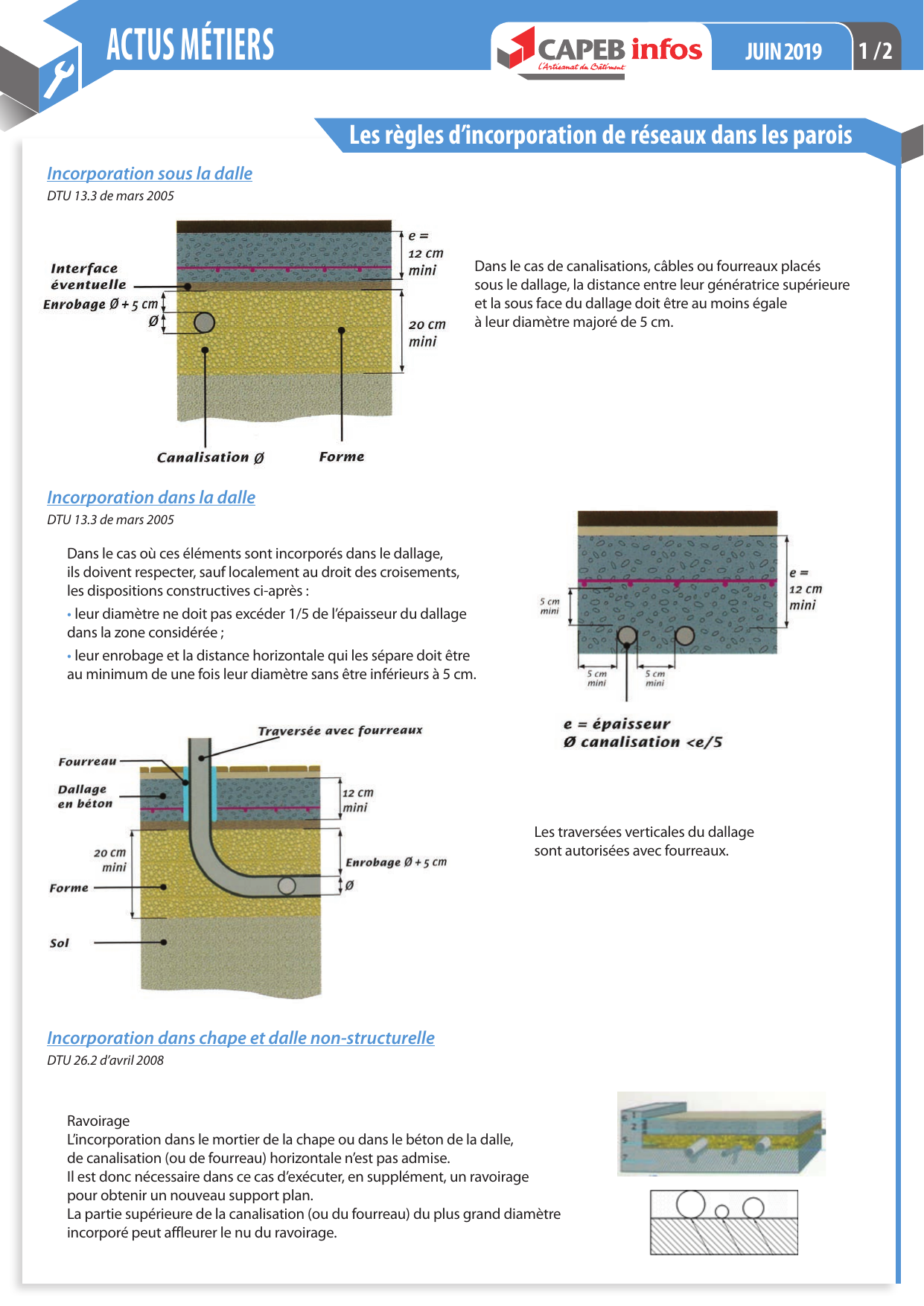

ACTUS MÉTIERS
JUIN 2019 / 1 2
Les règles d’incorporation de réseaux dans les parois

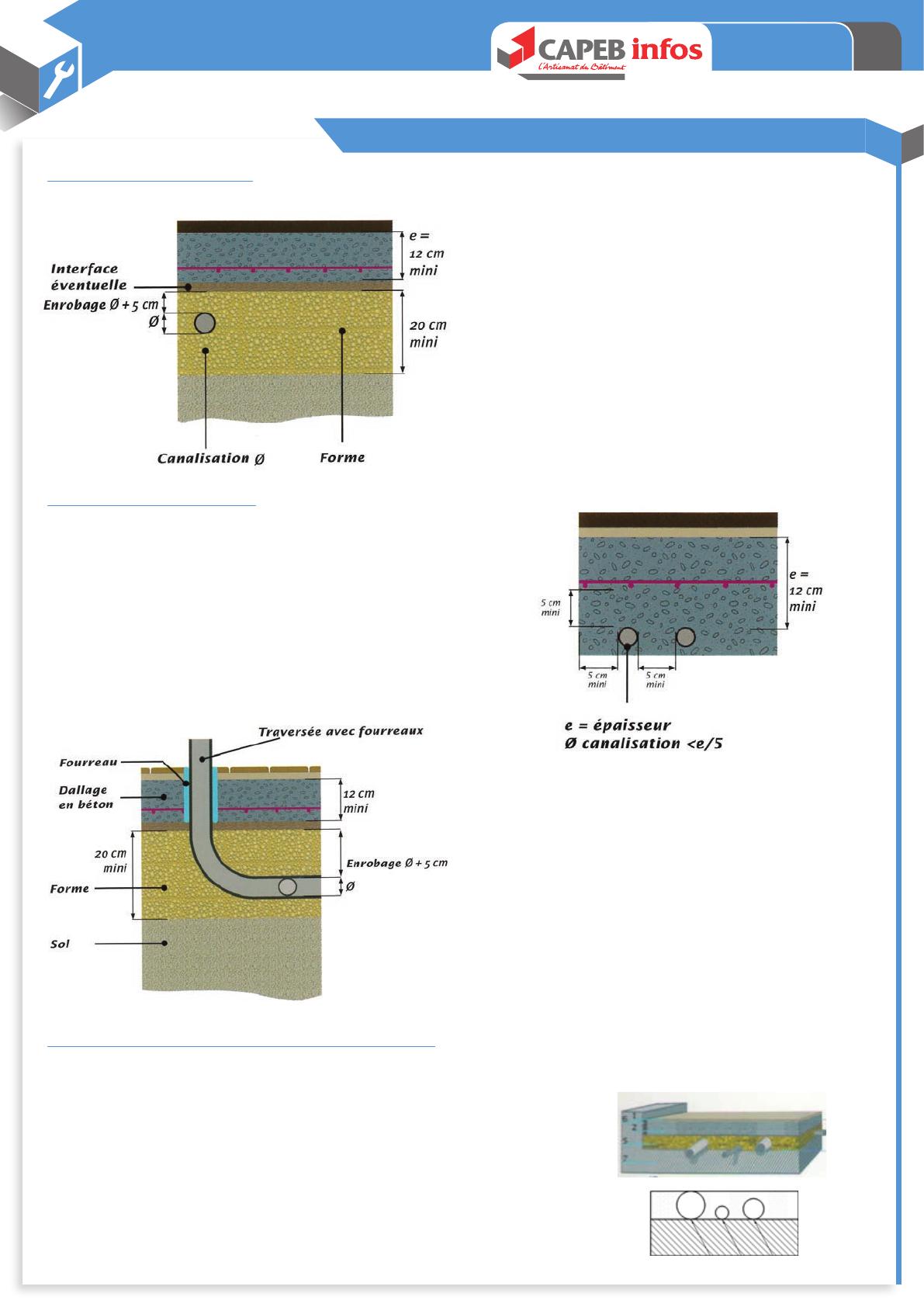

Incorporation sous la dalle
DTU 13.3 de mars 2005
Dans le cas de canalisations, câbles ou fourreaux placés
sous le dallage, la distance entre leur génératrice supérieure
et la sous face du dallage doit être au moins égale
à leur diamètre majoré de 5 cm.
Incorporation dans la dalle
DTU 13.3 de mars 2005
Dans le cas où ces éléments sont incorporés dans le dallage,
ils doivent respecter, sauf localement au droit des croisements,
les dispositions constructives ci-après :
• leur diamètre ne doit pas excéder 1/5 de l’épaisseur du dallage
dans la zone considérée ;
• leur enrobage et la distance horizontale qui les sépare doit être
au minimum de une fois leur diamètre sans être inférieurs à 5 cm.
Les traversées verticales du dallage
sont autorisées avec fourreaux.
Incorporation dans chape et dalle non-structurelle
DTU 26.2 d’avril 2008
Ravoirage
L’incorporation dans le mortier de la chape ou dans le béton de la dalle,
de canalisation (ou de fourreau) horizontale n’est pas admise.
Il est donc nécessaire dans ce cas d’exécuter, en supplément, un ravoirage
pour obtenir un nouveau support plan.
La partie supérieure de la canalisation (ou du fourreau) du plus grand diamètre
incorporé peut affleurer le nu du ravoirage.

ACTUS MÉTIERS
JUIN 2019 / 2 2

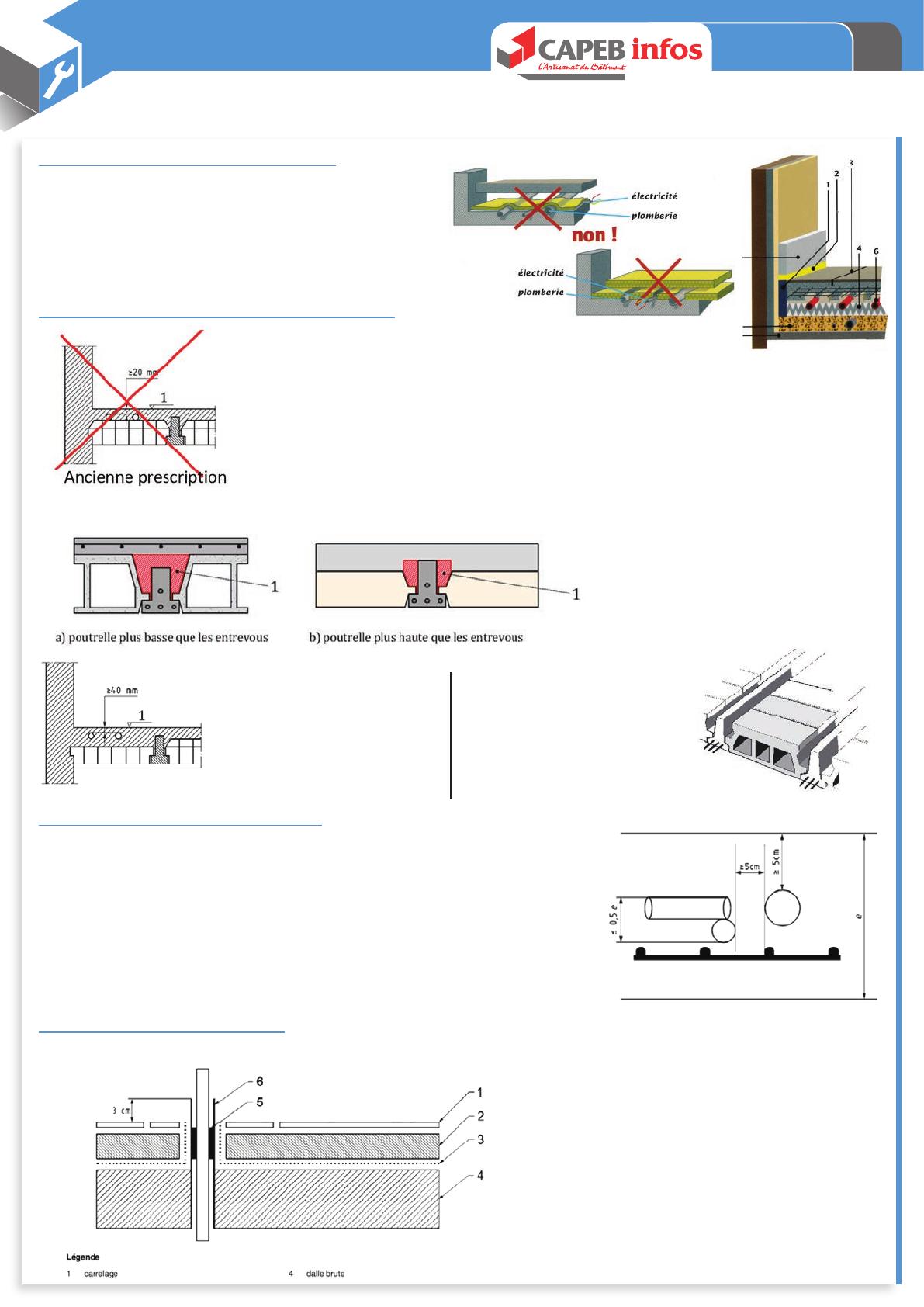

Incorporation sous plancher chauant
DTU 65.14 P1 de juillet 2006
Aucune canalisation ou gaine autre que les tubes
des circuits du plancher chauffant ne doit être incluse
dans une dalle d’enrobage, ni dans le ou les isolants.
Suite de: les règles d’incorporation de réseaux dans les parois
Lorsque l’épaisseur de la dalle
de compression est inférieure ou égal à 5 cm, toute incorporation de gaines (électrique, eau,
chauage) est interdite.
Sinon : utilisation d’entrevous bas
Passage sous treillis
Enrobage de 4 cm mini
Espacées de 50 mm
Mêmes règles aux croisement
Aucun texte n’interdit
le passage de réseaux
dans les vides de construction
des entrevous
(voir contraintes spéciques
selon les types de réseaux :
gaz, élec, etc.).
Incorporation dans les dalles et murs
DTU 21 - ouvrage en béton de juin 2019
Les canalisations, gaines, fourreaux, etc., incorporés doivent :
• être situés entre les nappes d’armature de chacune des deux faces
• permettre un enrobage et espacer les canalisation d’au moins 5 cm ou équivalent
au diamètre de la plus grosse gaine
• ne pas occuper plus de la moitié de l’épaisseur totale (y compris au droits
des croisements et autres empilages)
• permettre un bétonnage correct (y compris des zones de concentration ponctuelle
de gaines).
Règles concernant les fourreaux
DTU 60.1 plomberie de décembre 2012
Pour les fourreaux en traversée de chape et dalle flottante,
le fourreau doit dépasser le niveau du sol fini d’au moins
30 mm et être mis en œuvre avant coulage
Incorporation dans plancher poutrelle hourdis
Légende
1 : béton de clavetage où aucune canalisation ni
conducteur ne doit être placé
Incorporation également interdite dans les bétons de clavetage
