Exercice Génie Electrique : Réseau Triphasé et Liaison à la Terre

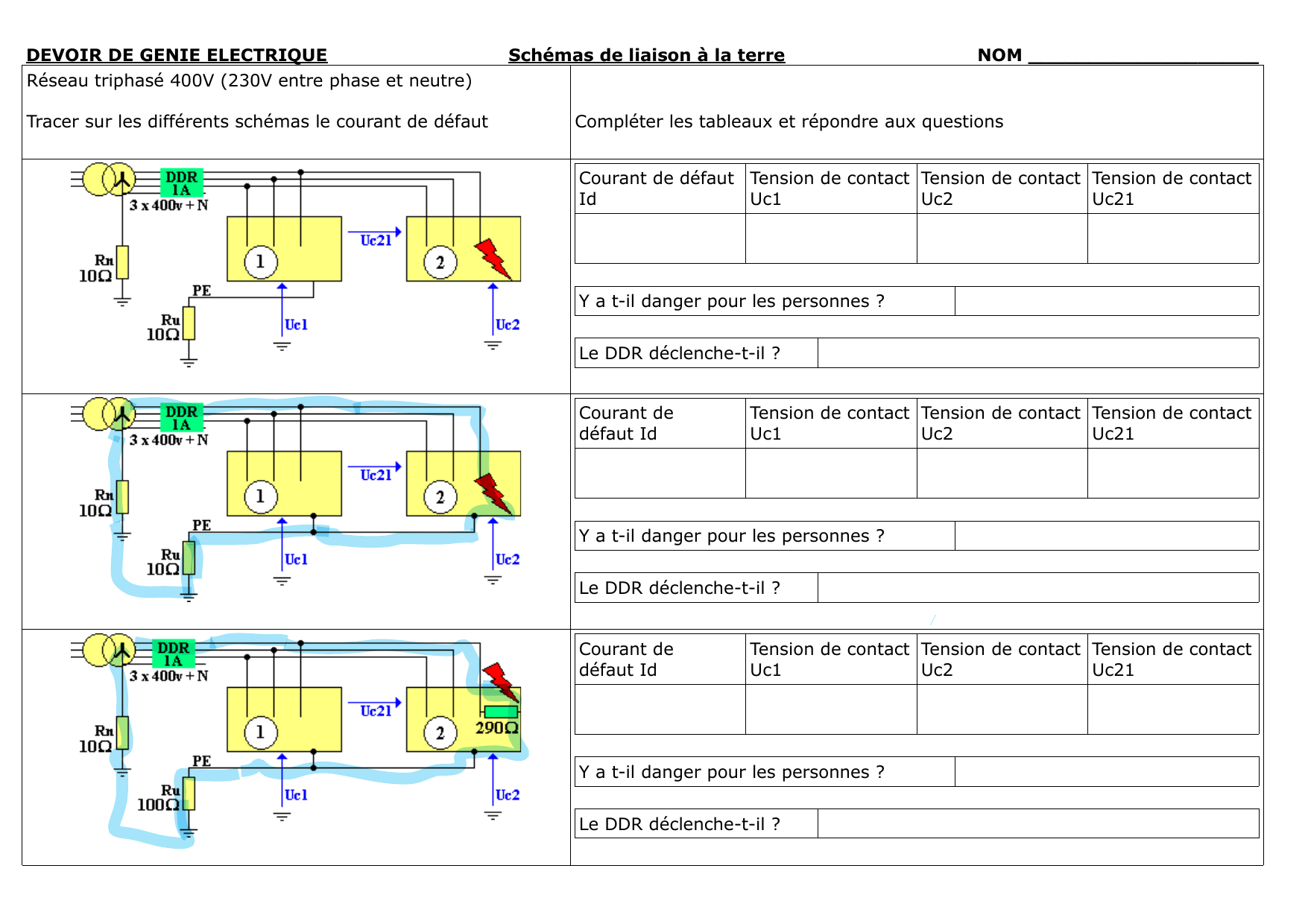

DEVOIR DE GENIE ELECTRIQUE Schémas de liaison à la terre NOM ___________________

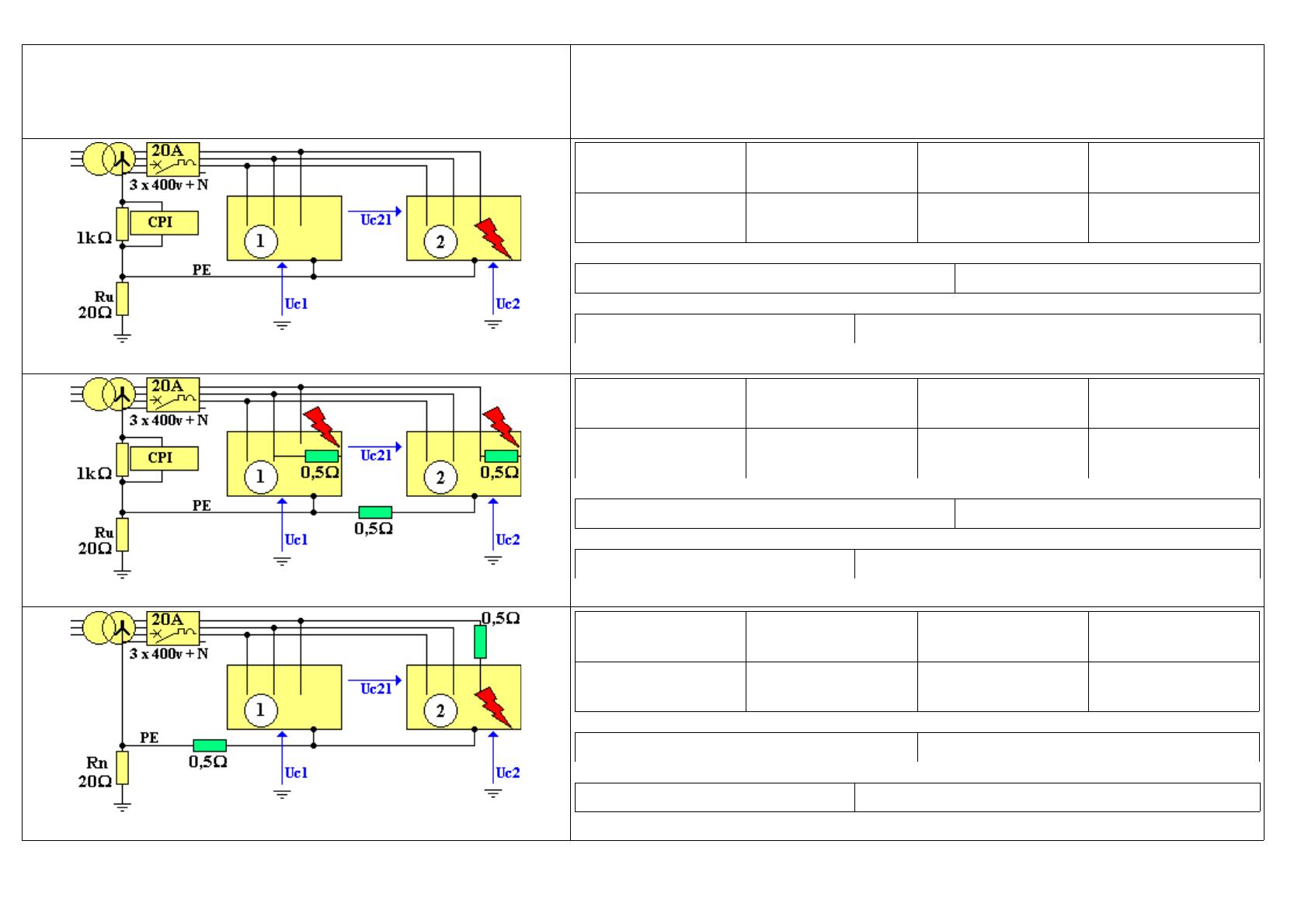

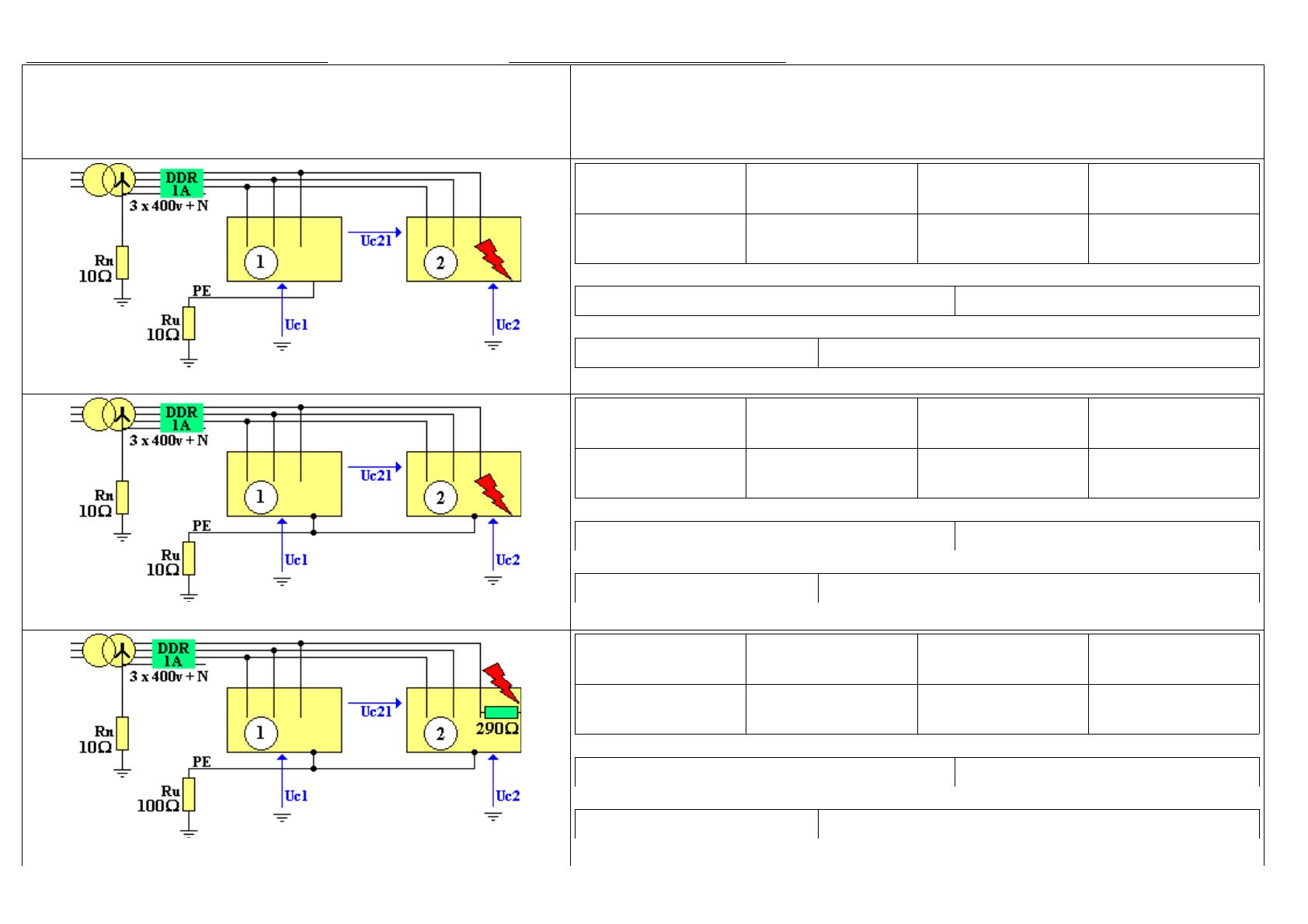

Réseau triphasé 400V (230V entre phase et neutre)
Tracer sur les différents schémas le courant de défaut Compléter les tableaux et répondre aux questions
Courant de défaut
Id
Tension de contact
Uc1
Tension de contact
Uc2
Tension de contact
Uc21
Y a t-il danger pour les personnes ?
Le DDR déclenche-t-il ?
Courant de
défaut Id
Tension de contact
Uc1
Tension de contact
Uc2
Tension de contact
Uc21
Y a t-il danger pour les personnes ?
Le DDR déclenche-t-il ?
Courant de
défaut Id
Tension de contact
Uc1
Tension de contact
Uc2
Tension de contact
Uc21
Y a t-il danger pour les personnes ?
Le DDR déclenche-t-il ?

Réseau triphasé 400V (230V entre phase et neutre)
Tracer sur les différents schémas le courant de défaut Compléter les tableaux et répondre aux questions
Courant de
défaut Id
Tension de contact
Uc1
Tension de contact
Uc2
Tension de contact
Uc21
Y a t-il danger pour les personnes ?
Le disjoncteur déclenche-t-il ?
Le magnétique a une courbe de type C
Courant de
défaut Id
Tension de contact
Uc1
Tension de contact
Uc2
Tension de contact
Uc21
Y a t-il danger pour les personnes ?
Le magnétique déclenche-t-il ?
Le magnétique a une courbe de type C
Courant de
défaut Id
Tension de contact
Uc1
Tension de contact
Uc2
Tension de contact
Uc21
Y a t-il danger pour les personnes ?
Le magnétique déclenche-t-il ?
