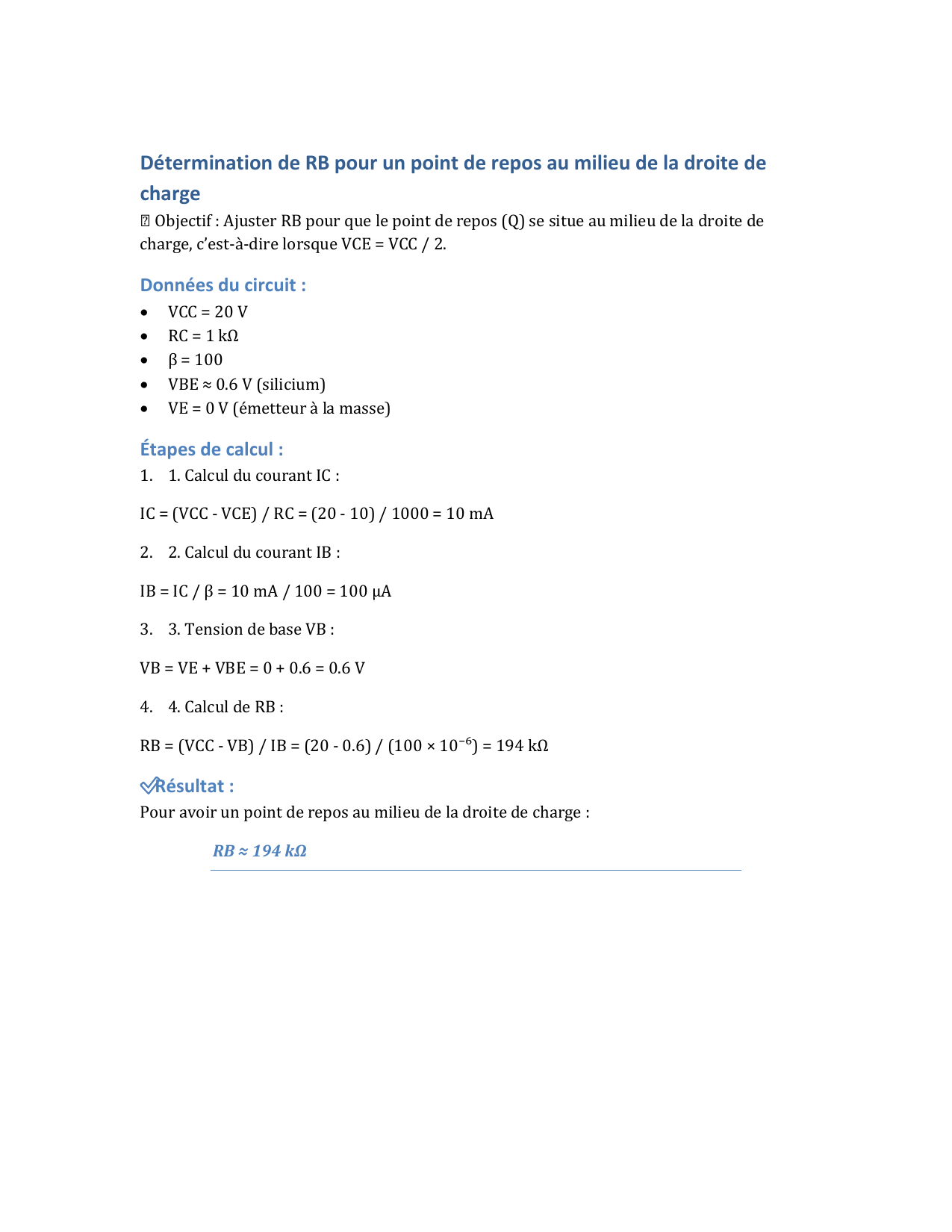

Calcul de RB pour le point de fonctionnement d'un circuit transistor

Détermination de RB pour un point de repos au milieu de la droite de
charge
� Objectif : Ajuster RB pour que le point de repos (Q) se situe au milieu de la droite de
charge, c’est-à-dire lorsque VCE = VCC / 2.
Données du circuit :
 VCC = 20 V
 RC = 1 kΩ
 β = 100
 VBE ≈ 0.6 V (silicium)
 VE = 0 V (émetteur à la masse)
Étapes de calcul :
1. 1. Calcul du courant IC :
IC = (VCC - VCE) / RC = (20 - 10) / 1000 = 10 mA
2. 2. Calcul du courant IB :
IB = IC / β = 10 mA / 100 = 100 µA
3. 3. Tension de base VB :
VB = VE + VBE = 0 + 0.6 = 0.6 V
4. 4. Calcul de RB :
RB = (VCC - VB) / IB = (20 - 0.6) / (100 × 10⁻⁶) = 194 kΩ
✅ Résultat :
Pour avoir un point de repos au milieu de la droite de charge :
RB ≈ 194 kΩ
