27/11/2018 OUBA 1
ESP-G. ELEC
LICENCE 2/ DUT2 G.ELEC
MODULE D’ELECTRONIQUE
FONCTIONS ASSOCIEES AU TRAITEMENT DE
L’INFORMATION ( FATI)
CM / TD : 36H
27/11/2018 OUBA 2
PROGRAMME
GENERATIONS DE SIGNAUX ( Oscillateurs à
relaxation et harmoniques)
BOUCLE A VERROUILLAGE DE PHASE
AMPLIFICATION DE PUISSANCE
CONVERSIONS ANALOGIQUE-NUMERIQUE ET
NUMERIQUE-ANALOGIQUE
LES OSCILLATEURS
LES OSCILLATEURS A RELAXATION
Générateur de signaux carrés
Générateur de signaux triangulaires
LES OSCILLATEURS SINUSOIDAUX OU HARMONIQUES
Oscillateurs à pont de Wien
Oscillateurs déphaseur
Oscillateur Colpitts
Oscillateur Clapp
Oscillateur à quartz
INTRODUCTION:
Dans certaines applications électroniques, un dispositif instable générant un signal
périodique à des fréquences bien définies est très utile. Un tel dispositif s’appelle oscillateur.
Un oscillateur est un montage électronique permettant d’obtenir un signal alternatif à
partir de la tension continue des sources qui servent à polariser les composants actifs du
montage.
Dans un système électronique, cet oscillateur a souvent le rôle d’une source de référence
de tension, de fréquence ou de temps. Ainsi sont utilisées : l’horloge d’un micro-ordinateur,
la base de temps d’un oscilloscope…etc.
Un oscillateur est un montage électronique permettant d’obtenir un signal alternatif à
partir de la tension continue des sources qui servent à polariser les composants actifs du
montage.
LES OSCILLATEURS
Alimentation
Suivant la nature des signaux fournis, les oscillateurs se divisent en deux grandes familles :
–Les oscillateurs à relaxation qui produisent un signal non sinusoïdal (créneaux, dents de
scie…etc).
–Les oscillateurs sinusoïdaux (ou harmoniques) qui fournissent un signal quasi-sinusoïdal.

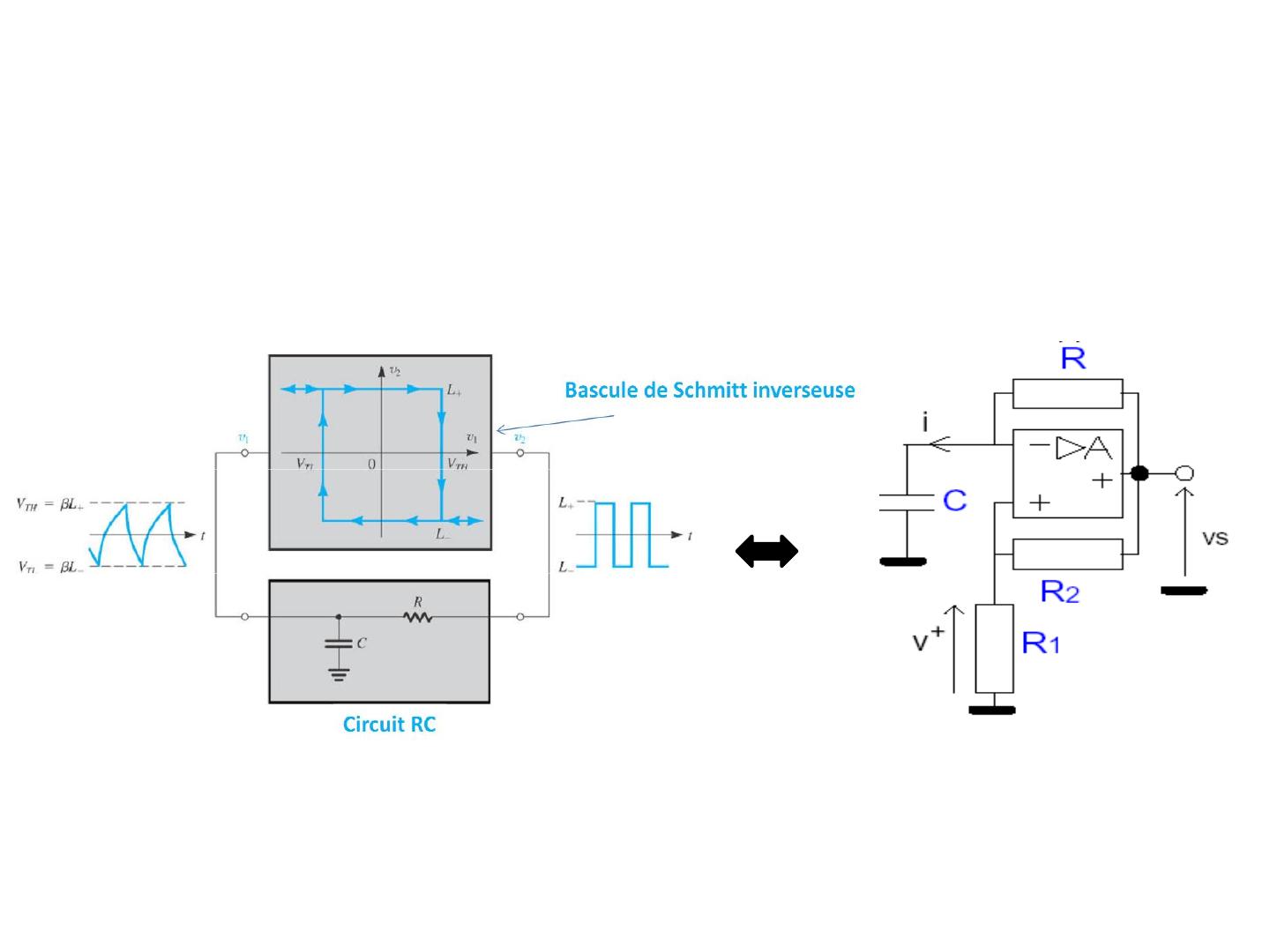

1.1. Générateur de signaux carrés
Le montage est composé d’un AOP fonctionnant fonctionnant en montage non linéaire
(comparateur à hystérésis avec deux seuils de basculement V1+ et V2+) et d’un circuit RC.
LES OSCILLATEURS
1. LES OSCILLATEURS A RELAXATION:
Si (Vc= V-).<V1+ on a Vs=Vsat,
Si (Vc= V-).>V2+ on a Vs=- Vsat
Il y a basculement à Vc= V1+ et Vc= V2+
