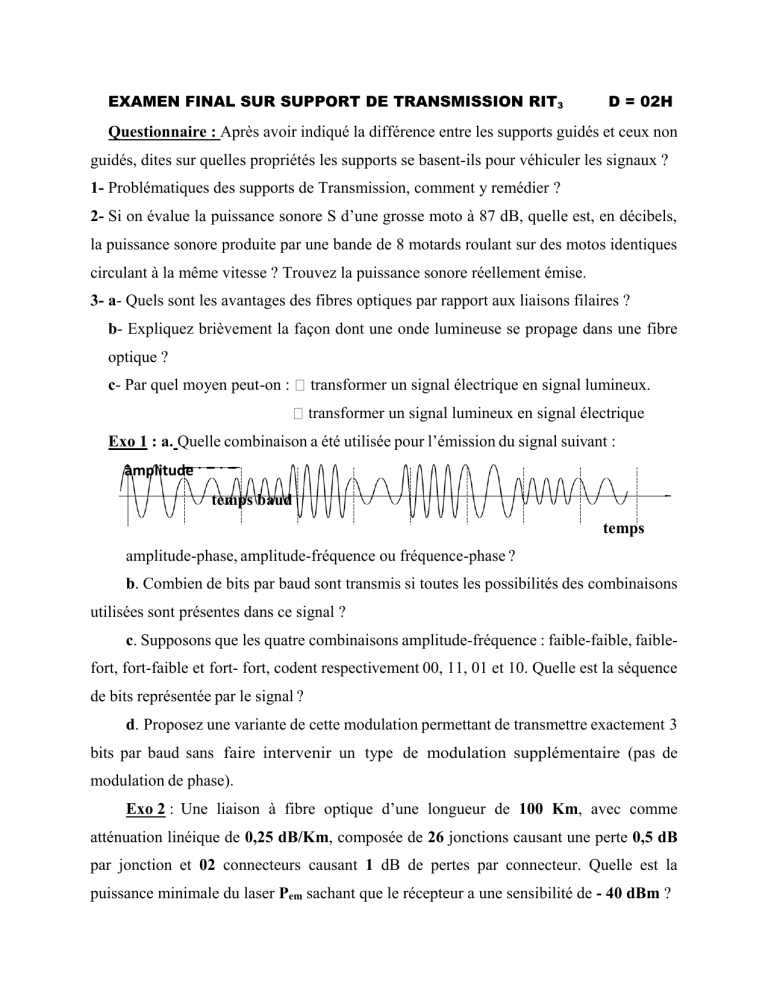

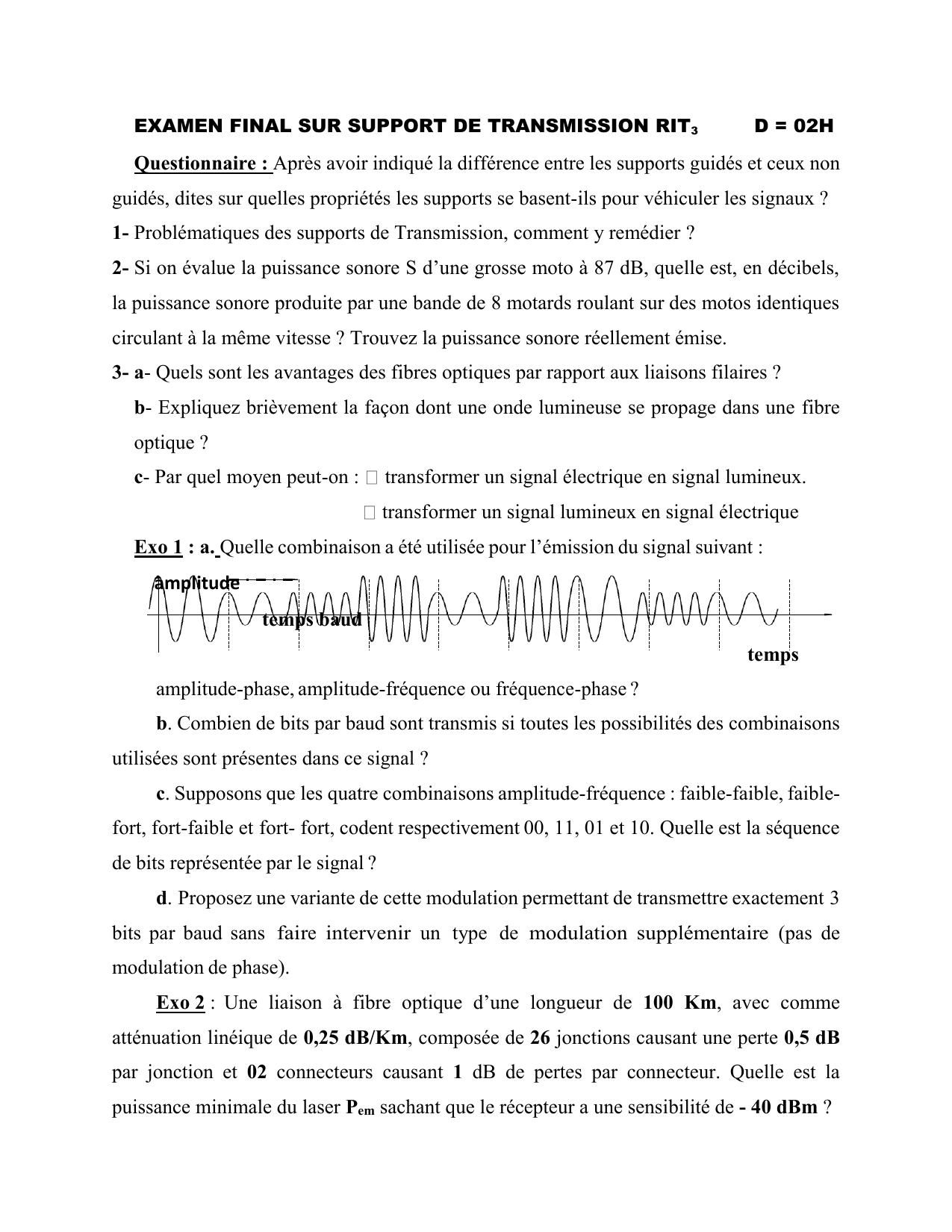

EXAMEN FINAL SUR SUPPORT DE TRANSMISSION RIT3 D = 02H
Questionnaire : Après avoir indiqué la différence entre les supports guidés et ceux non
guidés, dites sur quelles propriétés les supports se basent-ils pour véhiculer les signaux ?
1- Problématiques des supports de Transmission, comment y remédier ?
2- Si on évalue la puissance sonore S d’une grosse moto à 87 dB, quelle est, en décibels,
la puissance sonore produite par une bande de 8 motards roulant sur des motos identiques
circulant à la même vitesse ? Trouvez la puissance sonore réellement émise.
3- a- Quels sont les avantages des fibres optiques par rapport aux liaisons filaires ?
b- Expliquez brièvement la façon dont une onde lumineuse se propage dans une fibre
optique ?
c- Par quel moyen peut-on : transformer un signal électrique en signal lumineux.
transformer un signal lumineux en signal électrique
Exo 1 : a. Quelle combinaison a été utilisée pour l’émission du signal suivant :
amplitude
temps baud
temps
amplitude-phase, amplitude-fréquence ou
fréquence-phase ?
b. Combien de bits par baud sont transmis si toutes les possibilités des combinaisons
utilisées sont présentes dans ce
signal ?
c. Supposons que les quatre combinaisons amplitude-fréquence : faible-faible, faible-
fort, fort-faible et fort- fort, codent respectivement 00, 11, 01 et 10. Quelle est la séquence
de bits représentée par le
signal ?
d. Proposez une variante de cette modulation permettant de transmettre exactement 3
bits par baud sans
fair
e
intervenir
un type de
modulation supplémentaire
(pas de
modulation de phase).
Exo 2 : Une liaison à fibre optique d’une longueur de 100 Km, avec comme
atténuation linéique de 0,25 dB/Km, composée de 26 jonctions causant une perte 0,5 dB
par jonction et 02 connecteurs causant 1 dB de pertes par connecteur. Quelle est la
puissance minimale du laser Pem sachant que le récepteur a une sensibilité de - 40 dBm ?
