Fonctionnement du compresseur inverter : Guide technique

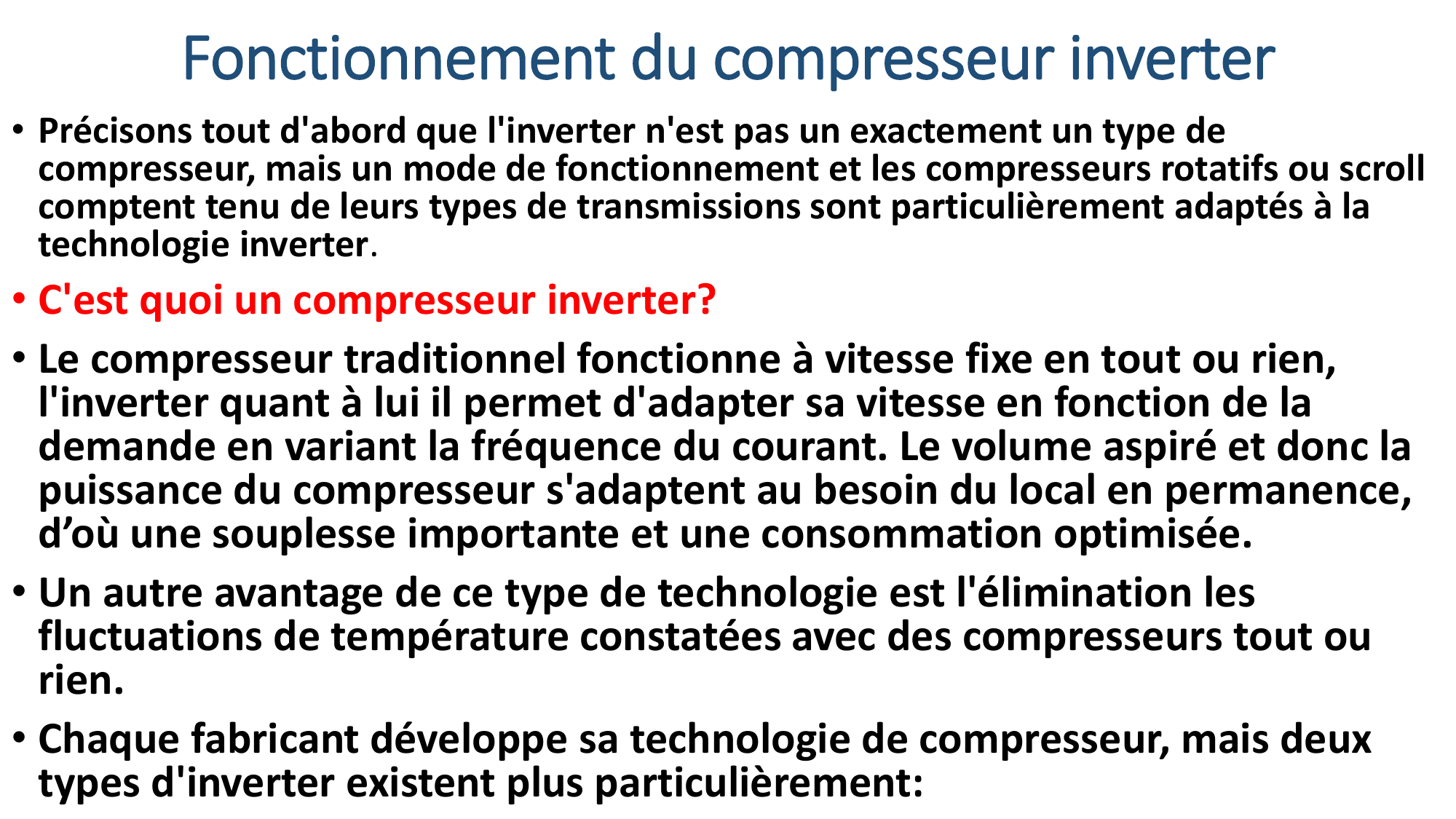

Fonctionnement du compresseur inverter
•Précisons tout d'abord que l'inverter n'est pas un exactement un type de
compresseur, mais un mode de fonctionnement et les compresseurs rotatifs ou scroll
comptent tenu de leurs types de transmissions sont particulièrement adaptés à la
technologie inverter.
•C'est quoi un compresseur inverter?
•Le compresseur traditionnel fonctionne à vitesse fixe en tout ou rien,
l'inverter quant à lui il permet d'adapter sa vitesse en fonction de la
demande en variant la fréquence du courant. Le volume aspiré et donc la
puissance du compresseur s'adaptent au besoin du local en permanence,
d’où une souplesse importante et une consommation optimisée.
•Un autre avantage de ce type de technologie est l'élimination les
fluctuations de température constatées avec des compresseurs tout ou
rien.
•Chaque fabricant développe sa technologie de compresseur, mais deux
types d'inverter existent plus particulièrement:

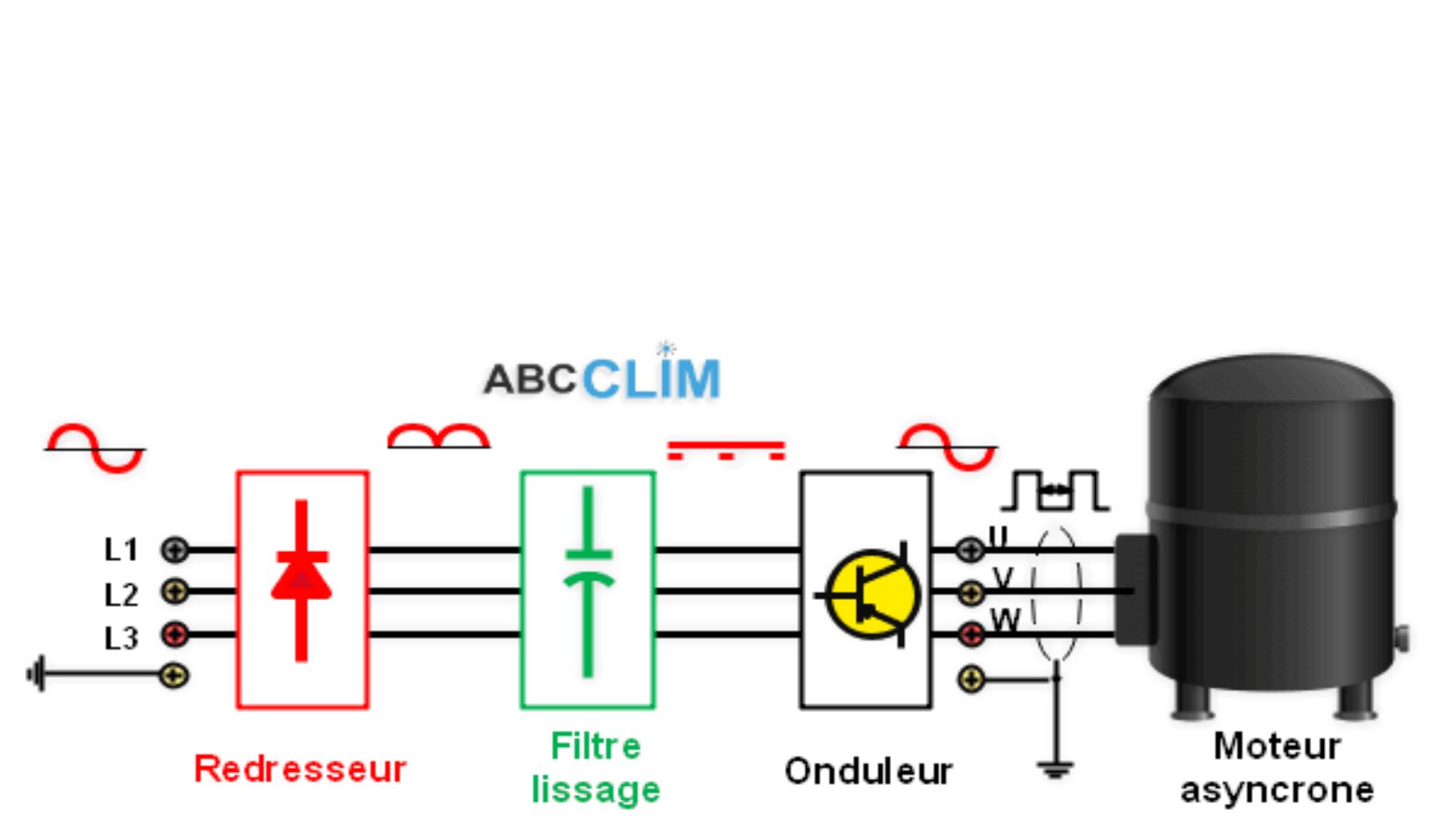

•Inverter avec compresseur courant alternatif.
•Le moteur triphasé par sa simplicité et sa robustesse tout particulièrement le
compresseur de type scroll est idéal pour ce type de variation de vitesse par
augmentation ou réduction de la fréquence du courant.
•Pour faire varier la vitesse d'un compresseur triphasé il faudra un ensemble de
platines électroniques qui rendront possible les trois étapes nécessaires afin de
rendre ce courant variable:
•Il faudra d'abord , redresser le courant alternatif c'est-à-dire supprimer les
oscillations négatives de la tension en ne gardant que les alternances positives,
afin d'obtenir un courant pseudo-continue, puisque les oscillations positives
sont conservées.
•Puis il faudra stabiliser les ondulations par lissage et filtrer les parasites pour
obtenir un courant quasi continu.

•Enfin il faudra recréer un courant alternatif pour alimenter le compresseur
triphasé, tout d'abord on n'utilisera rien d'autre que des sortes
"d'interrupteurs" qui vont s'ouvrir et se fermer de façon très rapide, donc pour
varier la fréquence du courant (Hertz) il suffit de varier la vitesse de
basculement de ces "interrupteurs", c'est cet organe nommé onduleur qui
fournira un courant alternatif à fréquence variable pour faire fonctionner le
compresseur.

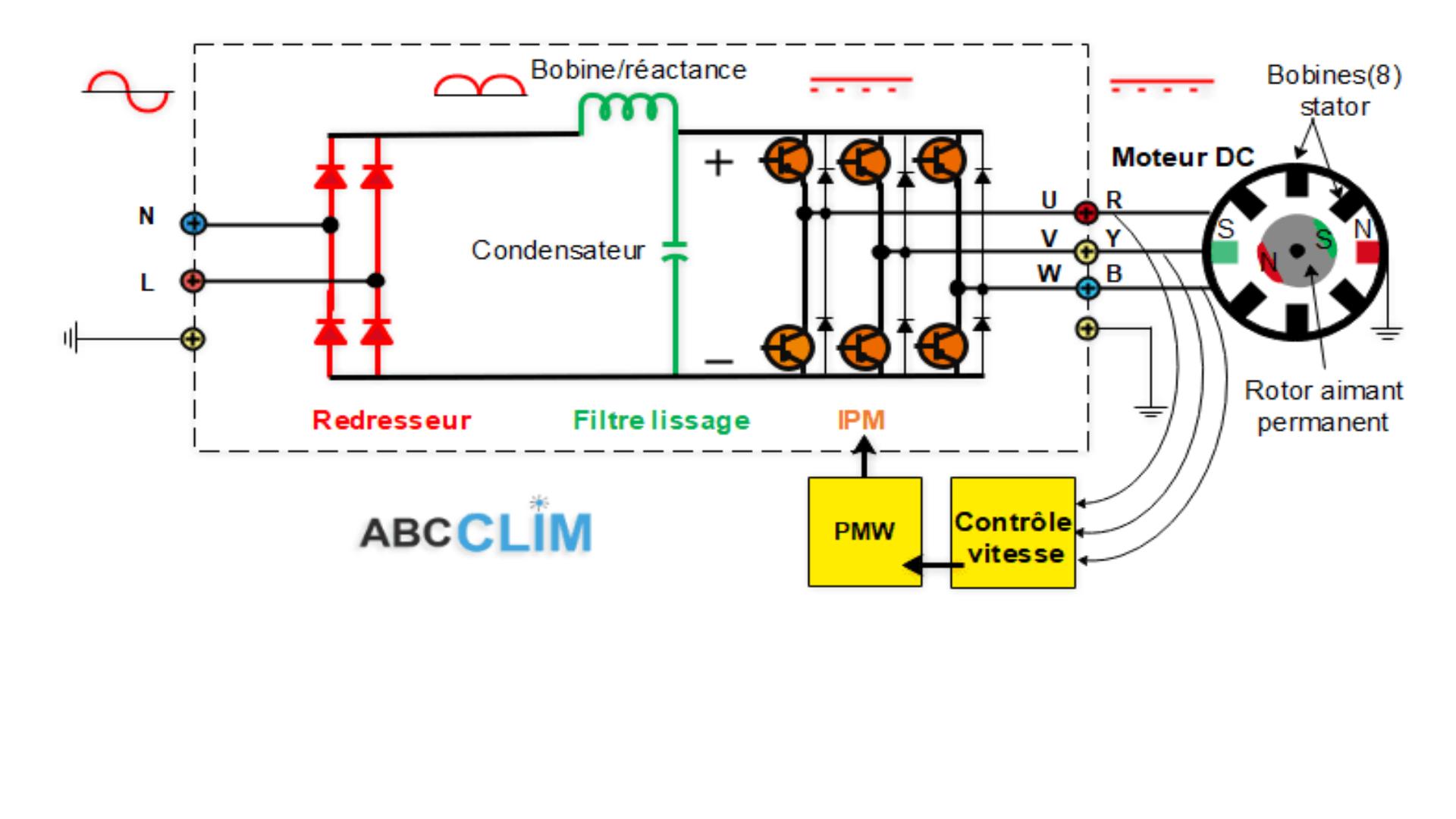

•Inverter avec compresseur à moteur DC (courant continu)
•Cette technologie est la plus employée de nos jours (split, multisplit,..etc)
surtout grâce à la fiabilité et le coût réduit des moteurs à courant continu.
•C'est un compresseur doté d’un moteur à courant continu dont l'alimentation
permet d'avoir une tension continue mais à partir d'une source de tension
alternative (monophasée ou triphasée).Ce moteur est constitué d'un rotor à
aimant permanent(aux terres rares) et de 4,6,8 stators créant un champ
magnétique tournant.
