INTRODUCTION GENERALE
Le présent projet d’intégration de fin d’étude à pour thème la réalisation d’un four à induction.
Dans le cadre de notre cursus de DUT , ce projet constitue une étape essentielle permettant de
mettre en pratique les connaissance et compétence acquise tout au long de notre formation
Le four à induction est un type de four électrique qui utilise le principe de l’induction
électromagnétique pour chauffer directement le matériau à l’intérieur du four. Contrairement
aux fours traditionnel qui chauffe l’air ambiant , puis le matériau par conduction ou convection,
le four à induction génère de la chaleur directement à l’intérieur du matériau conducteur (
généralement un métal) grâce un champ électromagnétique alternatif
L’objectif principal de ce projet est de concevoir et de réaliser un four à induction fonctionnelle.
Nous cherchons à exploiter le principe du champs électromagnétique pour réaliser notre four à
induction qui pourra chauffé un matériau.
Ce projet nous offre l’opportunité d’aborder des aspects multidisciplinaire , de toucher à
plusieurs domaine , allant de la conception à l’électronique , en passant par les sciences
thermiques et la connaissance des matériaux.
Au-delà de l’aspect technique , ce projet nous permettra de développer des compétences en
gestion de Projet, en travail d’équipe et en communication. Nous serons amenés à collaborer
étroitement , partager nos idées , prendre des décision, éclairées et respecter les délais afin de
mener à bien ce projet dans les meilleur condition.
En conclusion , ce projet d’intégration de fin d’étude sur la réalisation d’un four à induction
représente une étape crucial dans notre parcours académique. Il nous permettre de mettre en
pratique nos connaissance , de développer nos compétences technique et transversales , et
d’acquérir une expérience précieuse dans la réalisation d’un projet concret.

1 - GENERALITE SUR LES FOUR A INDUCTION
1-1 définition
Le chauffage par induction est une méthode de chauffage sans contact qui utilise l’induction
électromagnétique pour générer de la chaleur à l’intérieur d’un matériau conducteur . les four
à induction sont largement utilisés dans divers industrie pour le chauffage, la fusion , le
traitement thermique et le brasage des métaux.
1-2 Principe de fonctionnement
Le principe de fonctionnement d’un four à induction repose sur la loi de faraday et l’effet
joule :
• Induction électromagnétique : un courant alternatif (AC) circule dans une bobine
(inducteur), créant un champ magnétique alternatif autour de la bobine
• Courant de foucault : lorsqu’un matériau conducteur est placé à l’intérieure de ce
champ magnétique , des courants de foucault son induits dans le matériau. Ces
courants circulent en boucle fermées à l’intérieure du matériau .
• Effet joule : la circulation des courant de foucault à travers la résistance électrique du
matériau génère de la chaleur
La quantité de chaleur générée dépend de l’intensité du champ magnétique , de la fréquence du
courant alternatif , de la conductivité électrique et de la perméabilité magnétique du matériau.

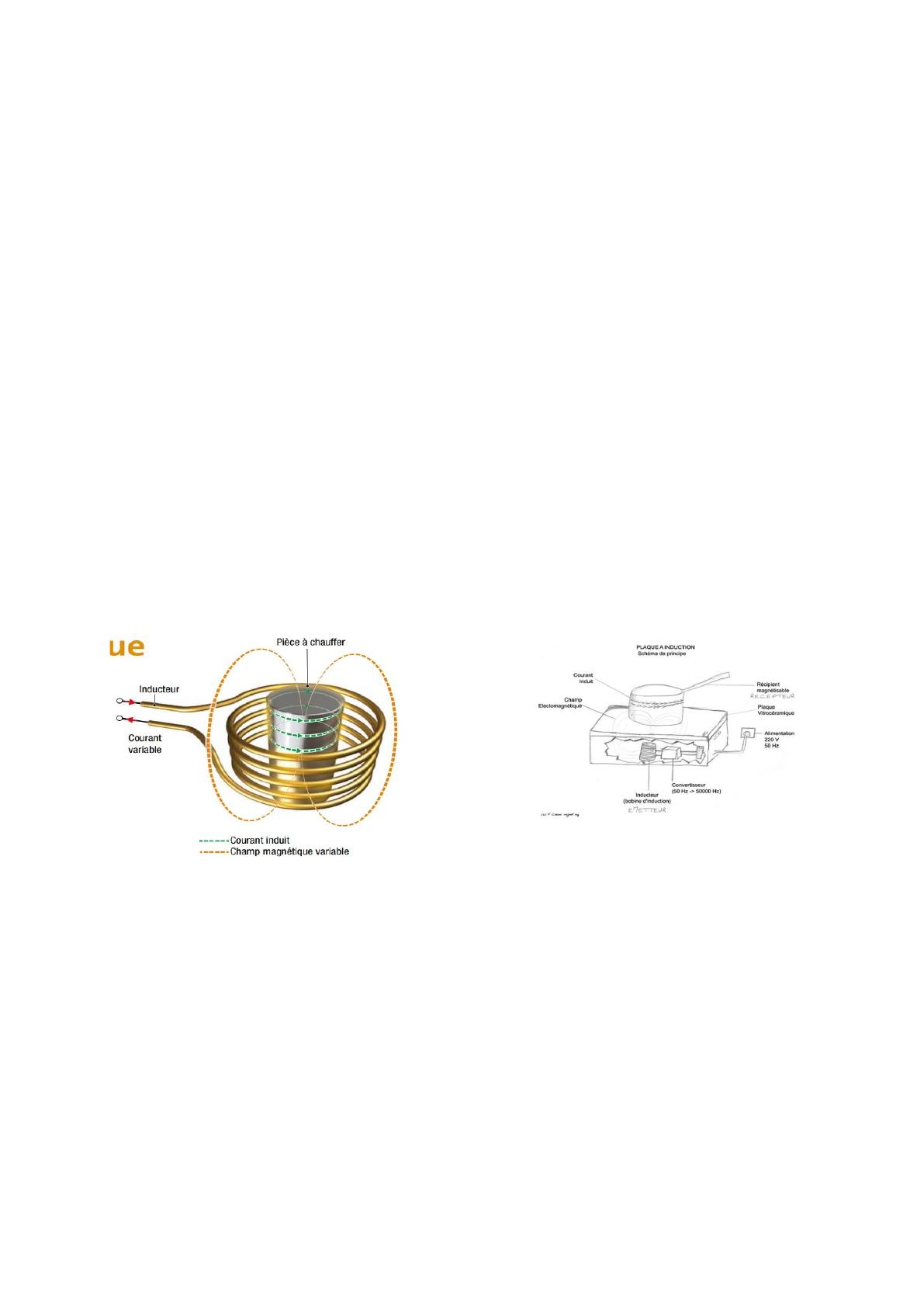

Figure 2 phénomène d'électromagnétisme
1-3 Composants principaux d’un four à induction
Comme composant nous avons
✓ L’inducteur (bobine) : c’est un matériau à travers laquelle circule un courant alternatif
haute fréquence . la forme et les dimension de l’inducteur sont adaptées à la
géométrique de la pièce à chauffer .
✓ Générateur de puissance ( convertisseur de fréquence ) : convertit le courant basse
fréquence du réseau électrique en courant alternatif haute fréquence nécessaire pour
l’inducteur . il utilise des composants électronique de puissance tels que les MOSFET
Figure 1 principaux composant d'un four à induction

✓ Système de refroidissement : on distingue le système de refroidissement à eau et à air
pour maintenir l’inducteur et les composant électronique à une température de
fonctionnement sûre
✓ Système de contrôle : permet de contrôler la puissance , la fréquence et le temps de
chauffage. Il peut inclure des capteurs de température et des algorithme de régulation
✓ Un convertisseur
1-4 Avantages et inconvénients des fours à induction
Le four à induction est un équipement qui compte de nombreux avantage et qui est dénouer
d’inconvénient qui va être énumérer comme suit :
1-4-1 Avantages
➢ Chauffage rapide et efficace : la chauffage par induction est très rapide car la chaleur
est générée directement à l’intérieur du matériau.
➢ Chauffage précis et contrôlable : la puissance et la fréquence peuvent être ajustées
pour contrôler précisément la température et la profondeur de pénétration de la
chaleur.
➢ Chauffage propre et sure : pas de flammes ,de gaz de combustion ou de contact direct
avec la pièce , ce qui réduit les risque de contamination et d’accident .
➢ Efficacité énergétique élevé : moins de perte de chaleur par rapport au méthode de
chauffage traditionnelles.
➢ Automatisation facile : le processus de chauffage peut être facilement automatisé et
intégrer dans des lignes de production.
1-4-2 Inconvénients
➢ Coût initial élevé : l’investissement initial peut être plus élevé que pour les autres
méthodes de chauffage.
➢ Adapté aux matériau conducteur : le chauffage par induction est principalement
adapté aux matériaux conducteur
➢ Vitesse de chauffage assez faible
➢ Coûts d’énergie important
1-5 Application des fours à induction
Les fours à induction est à la base de plusieurs application industrielle comme :
- Fusion des matériaux : fusion de l’acier , de l’aluminium, de cuivre et d’autre métaux
dans les fonderies
- Brassage et soudure : assemblage de pièce métallique par brassage ou soudure
- Séchage et durcissement
- Application médicale : chauffage de fluide, stérilisation d’instrument.
2 - CONTEXTE ET OBJECTIF DU PROJET
Le présent projet porte sur le dimensionnement et la réalisation d’un four à induction pour
chauffer une baret d’aluminium ou autre type de métaux .
Il poursuit alors comme objectif principaux :
