1 Généralités
1.1 Présentation de la charge
La cité de Lusanga n’est pas électrifiée à ce jour. Une visite y a été menée afin
d’y estimer la puissance des ménages.
Trois types des ménages ont été identifiés à Lusanga :
• Classe 1 : ménage à bas de revenu (90% des ménages)
• Classe 2 : ménage à moyen revenu (7% des ménages)
• Classe 3 : ménage à haut revenu. (3% des ménages)
Suivant le contrat, une moyenne de 135 abonnés alimentés en monophasé sont
à considérer.
Tableau 1 : Ménage à Faible revenu.
Item
Equipements
Quantité
Temps util.
[h]
Puissance
unitaire
[W]
Puissance
totale
[kW]
Energie
[kWh]
1
Lampes intérieures
3
10
100
0,30
3,00
2
Lampes extérieures
1
12
100
0,10
1,20
3
Télévision
1
12
250
0,25
3,00
4
Radio
1
1
50
0,05
0,05
5
Ventilateur
1
12
60
0,06
0,72
6
Réchaud électrique
1
5
1 200
1,20
6,00
7
Fer à repasser
1
4
1 000
1,00
4,00
2,96
17,97
La pointe observée étant de 2,2 kW, le facteur d’utilisation de la pointe de
l’abonné est de 0,74.

Projet Mbuji-Mayi
Marché Lot 1 : Construction de la ligne de transport 36 kV – 38 km Tshibwe – Mbuji-Mayi
et de la sous-station 36/15 kV – 5 MVA de Bipemba et électrification des cités de Boya,
Miabi et Lusanga.
Note de calcul chute de tension Cabines PHP de MIABI
Page 3 sur 20

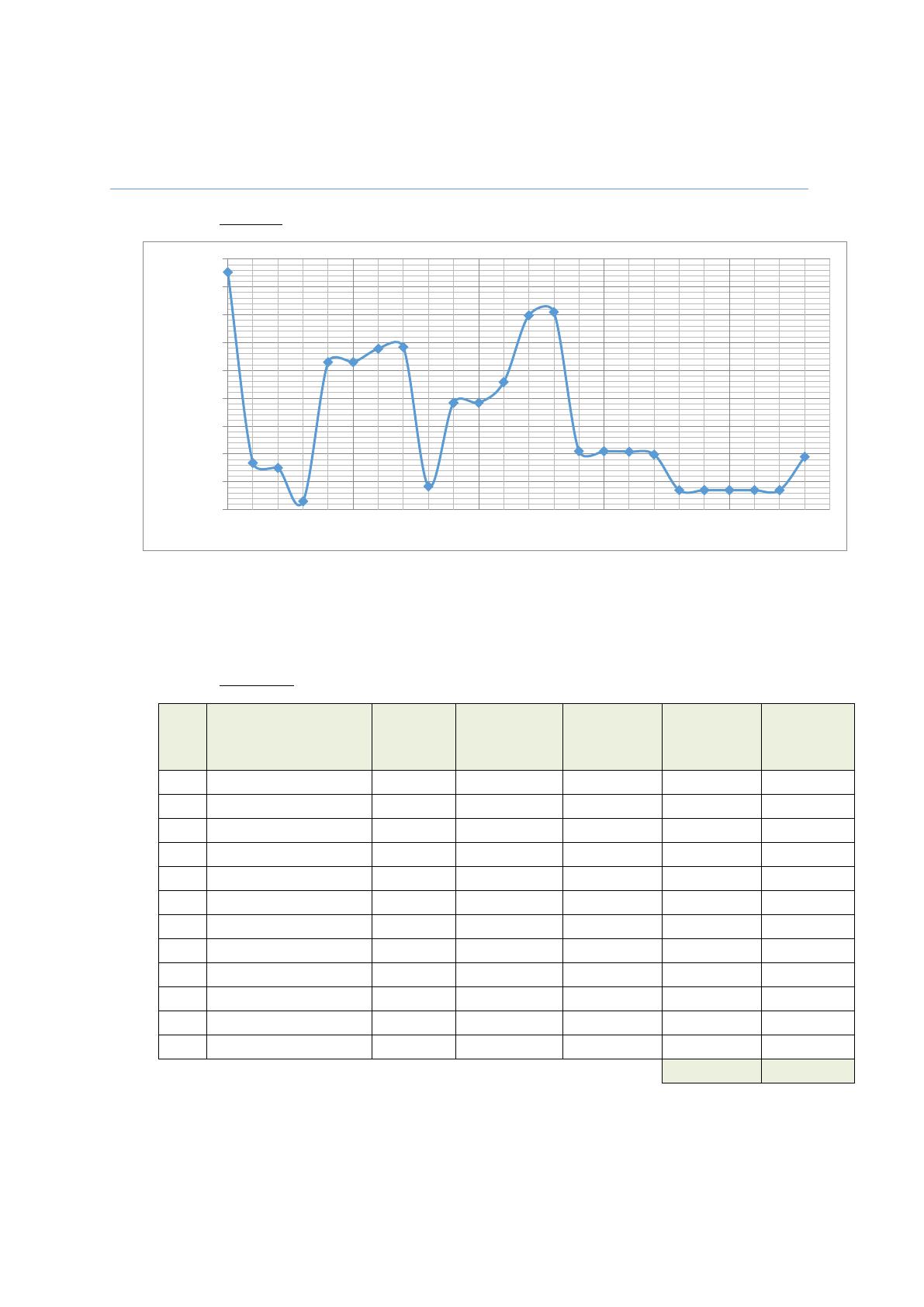

Figure 1 : Profil de charge des ménages à bas revenu.
Tableau 2 : Equipements pour Ménage à moyen revenu.
Item
Equipements
Quantité
Temps util.
[h]
Puissance
unitaire
[W]
Puissance
totale
[kW]
Energie
[kWh]
1
Lampes intérieures
6
11
100
0,60
6,60
2
Lampes extérieures
2
12
100
0,20
2,40
3
Télévision
1
14
90
0,09
1,26
4
Ventilateur
1
12
150
0,15
1,80
5
Réchaud électrique
1
7
2 500
2,50
17,50
6
Split
0
0
1 500
0,00
0,00
7
Frigo
0
0
100
0,00
0,00
8
Congélateur
1
24
200
0,20
4,80
9
Fer à repasser
1
4
1 500
1,50
6,00
10
Radio
1
2
50
0,05
0,10
11
Micro-onde
0
0
600
0,00
0,00
12
Ordinateur
1
3
60
0,06
0,18
13
Lecteur DVD
1
4
30
0,03
0,12
5,38
40,76
-0,50
0,00
0,50
1,00
1,50
2,00
2,50
Puissance [kW]
Heures

Projet Mbuji-Mayi
Marché Lot 1 : Construction de la ligne de transport 36 kV – 38 km Tshibwe – Mbuji-Mayi
et de la sous-station 36/15 kV – 5 MVA de Bipemba et électrification des cités de Boya,
Miabi et Lusanga.
Note de calcul chute de tension Cabines PHP de MIABI
Page 4 sur 20
Figure 2 : Courbe de charge pour ménage à revenu moyen.
La pointe observée étant de 4,27 kW, le facteur d’appel ou d’utilisation de la
pointe de l’abonné est de 0,79.
Tableau 3 : Equipements pour ménage à haut revenu.
Item
Equipements
Quantité
Temps util.
[h]
Puissance
unitaire
[W]
Puissance
totale
[kW]
Energie
[kWh]
1
Lampes intérieures
1
12
1 080
1,08
12,96
2
Lampes extérieures
1
12
180
0,18
2,16
3
Télévision
6
15
120
0,72
10,80
4
Split
6
12
1 500
9,00
108,00
5
Home cinéma
9
9
100
0,90
8,10
6
Cuisinière
0
0
6 000
0,00
0,00
7
Micro-onde
6
3
600
3,60
10,80
8
Frigo
6
24
200
1,20
28,80
9
Congélateur
0
0
400
0,00
0,00
10
Chauffe-eau
6
3
1 500
9,00
27,00
11
Ordinateur
6
15
100
0,60
9,00
12
Fer à repasser
6
3
1 500
9,00
27,00
35,28
244,62
0,00
0,50
1,00
1,50
2,00
2,50
3,00
3,50
4,00
4,50
Puissance [kW]
Heures
