A LEQUITTE ENCPB Laboratoire 14-32 Année 2003-2004 1
CONVERTISSEUR NUMERIQUE ANALOGIQUE
Le but du TP est de comprendre le fonctionnement du montage R-2R utilisé dans les convertisseurs et la
conversion numérique analogique. Le CNA comme le CAN (convertisseur analogique numérique) font
partie de la chaîne d’acquisition qui va du capteur à l’ordinateur.
I°/ Le montage R-2R :

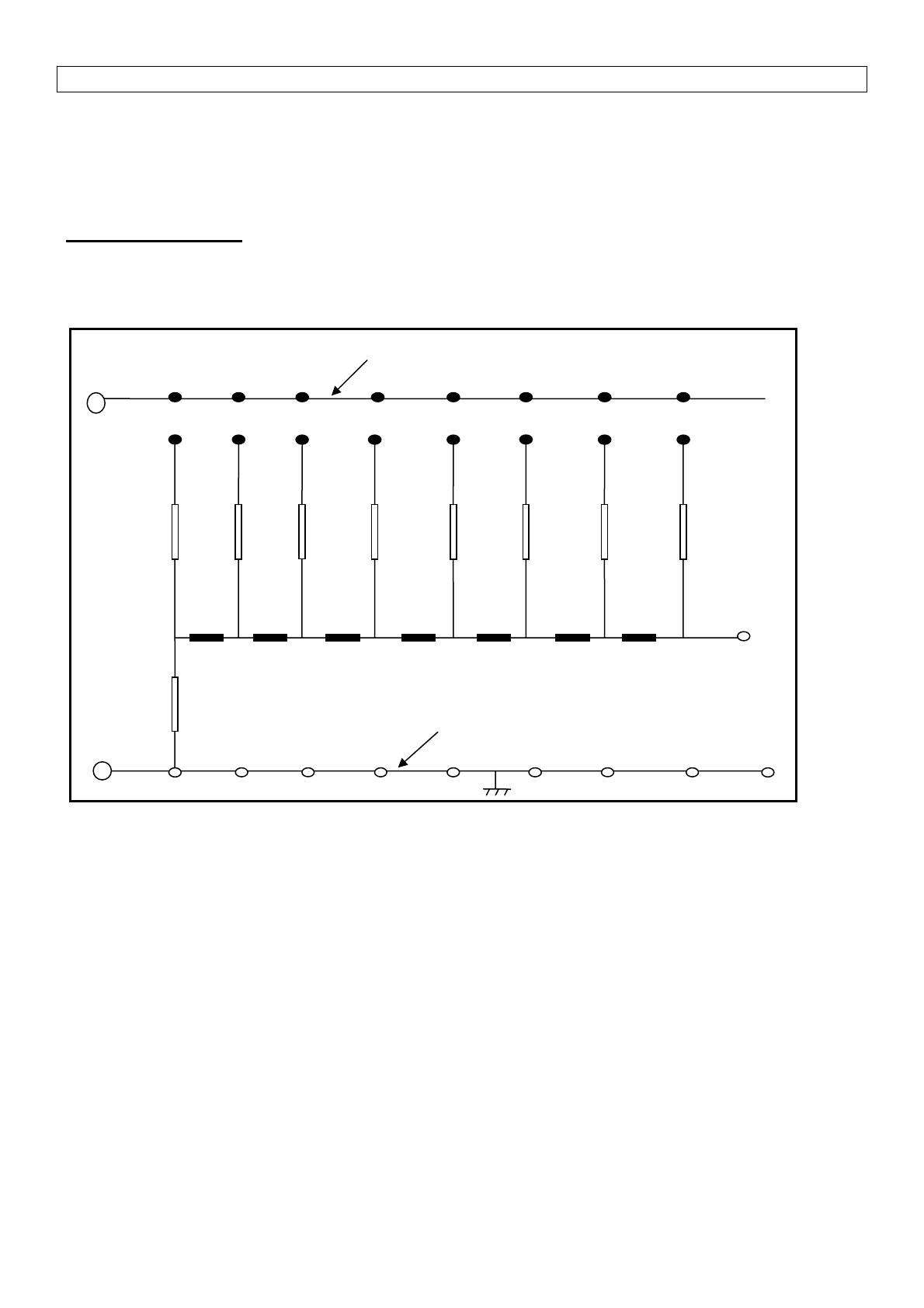

Le montage R-2R de la plaque permet de convertir un nombre binaire de 8 bits (un octet) en une tension.
Pour comprendre son fonctionnement, on étudie son principe sur 2 puis 3 bits et ensuite on généralise à 8
bits. S est la sortie du montage.
2R = 22 kΩ
La résistance R est la résistance équivalente à deux résistances 2R montées en parallèle.
Les interrupteurs sont réalisés avec des fils volants dont une extrémité est un point fixe.
Tous les points fixes des interrupteurs sont sur la ligne a,b,c…….h.
Le nombre d’interrupteurs équivaut au nombre de bits. Si on désire faire un montage à 2 bits, on branche
deux interrupteurs dont les points fixes sont a et b ; pour 8 bits, on branchera les 8 interrupteurs.
Les autres extrémités des interrupteurs, doivent être soit sur la ligne d’alimentation, soit sur la ligne de
masse.
S
R
2R
Ligne de masse
Vcc 1 2 3 4 5 6 7 8
a b c d e f g h
Ligne d’alimentation
Points fixes des interrupteurs

A LEQUITTE ENCPB Laboratoire 14-32 Année 2003-2004 2
II°/Le montage R-2R et le CNA sur 2 bits : n = 2
On branche le générateur de tension délivrant 5 V entre V
cc
et la masse.
La tension à l’entrée du convertisseur est donc U
alim
= V
alimentation
– V
masse
= 5V.
Chaque fois que l’interrupteur est fermé sur la masse de potentiel OV, il est codé 0 ; s’il est fermé sur la
ligne d’alimentation de potentiel 5V ( 1,2,3…), il est codé 1.
Les deux interrupteurs I
1
et I
2
réalisés avec des fils volants possèdent donc deux états :
0 : fil entre a ou b et la masse Le potentiel du point a ou b est alors 0V : état bas
1 : fil entre a ou b et 1 ou 2 Le potentiel du point a ou b est alors 5V : état haut
a/ Manipulation :
• Envisager tous les branchements possibles pour les deux interrupteurs et donner le code binaire
correspondant.
• Mesurer la tension U pour chacun des branchements possibles.
I
2
, I
1
k
(binaire) k (décimal) U ( V )
I
2
masse, I
1
masse 00 0
I
2
masse, I
1
alimentation 01 1
I
2
alimentation, I
1
masse 10 2
I
2
, I
1
alimentation 3
U
max
=……
U
+
R
2R
2R
2
a
Vcc
2R
U
alim
= 5 V
b
I
2
I
1
-
1
U
(
V
)
U = f
(
k
)
00 01
k binaire
Pour utiliser le montage de
façon plus aisée, on place la
ligne de masse en haut et la
ligne d’alimentation en bas.
Pour mesurer la tension U, on
place un voltmètre entre S et
la masse.
Les deux interrupteurs I
1
et I
2
sont deux fils volants qui
permettent de relier a et b,
soit à la masse soit à 1 ou 2

A LEQUITTE ENCPB Laboratoire 14-32 Année 2003-2004 3
• Compléter le tableau ci-dessus et le graphique de droite en indiquant les valeurs des tensions sur
l’axe des tensions et les nombres binaires manquant.
b/ Questions :
Répondre aux questions suivantes sachant que :
Le nombres de possibilités N est le nombre total de nombres binaires que l’on peut coder avec un
montage, et par conséquent le nombre total de valeurs différentes de tensions obtenues.
Le pas de conversion, noté ∆U correspond au saut de tension entre 2 nombres binaires consécutifs.
• Combien obtient-on de valeurs de tension différentes et quel est donc le nombre de possibilités?
N =
• Ecrire N sous la forme N = 2
n.
Que vaut n ?
• Quelle est la valeur ∆U ? Trouver une relation entre ∆U, U
alim
et N.
• La valeur maximale atteinte est U
max
= V.
• Trouver une relation entre U
max
, U
alim
et ∆U
• Ecrire la relation entre U, k (décimal) et ∆U

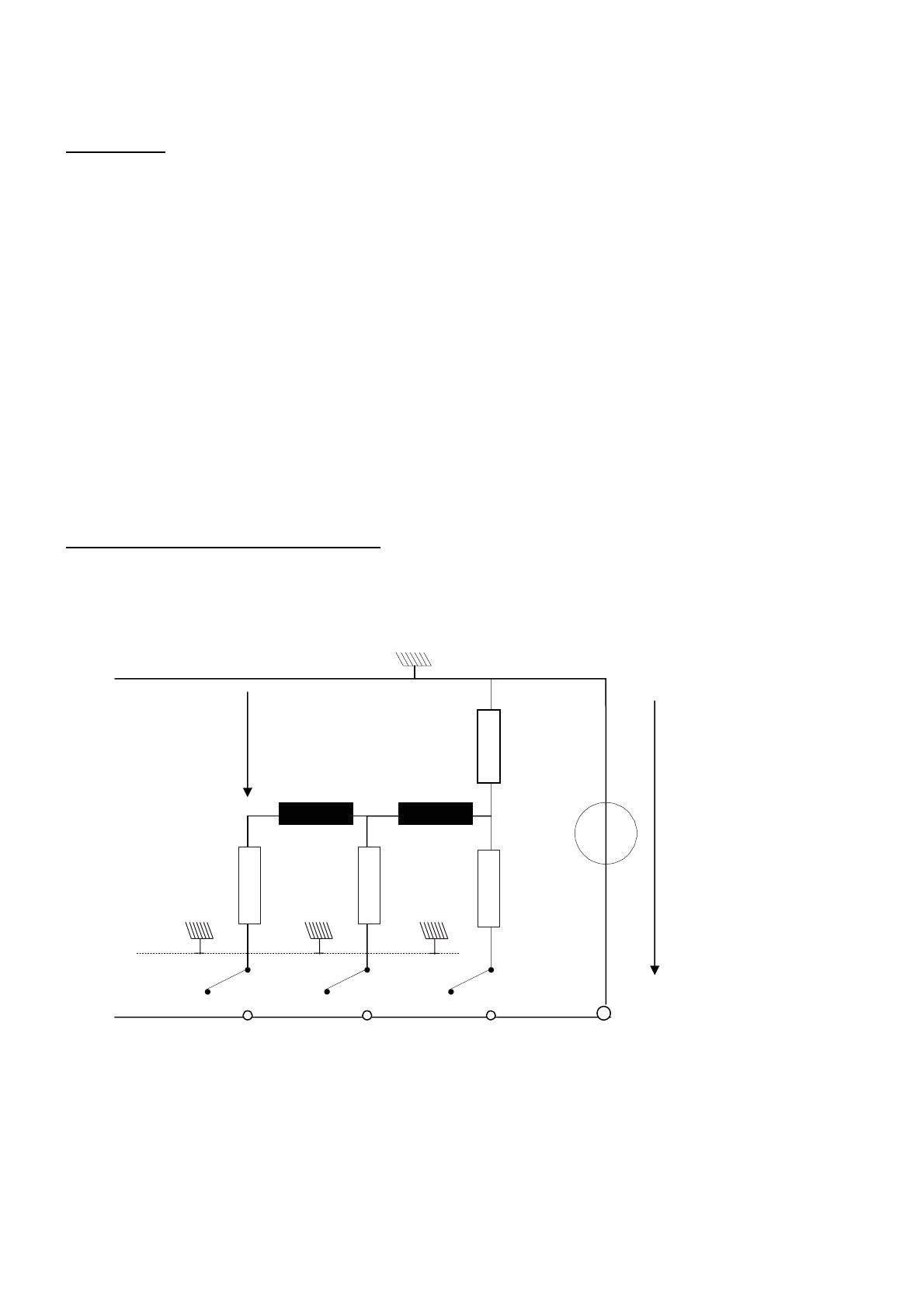

III°/ Montage R-2R et CNA sur 3 bits :
U
+
R R
2R
2
a
Vcc
2R
I
1
-
1
2R
b
I
2
2R
c
I
3
U
alim
= 5 V
3

A LEQUITTE ENCPB Laboratoire 14-32 Année 2003-2004 4
a/ Manipulation :
• Envisager tous les branchements possibles des trois interrupteurs et donner le code binaire
correspondant.
On prend les interrupteurs dans l’ordre, 1, 2, 3.
• Mesurer la tension U pour chacun des branchements possibles.
• Remplir un tableau analogue à celui rempli pour n = 2 et faire le graphique U = f ( k ) à partir des
données du tableau.
Ecrire les nombres binaires et décimaux, verticalement et par ordre croissant.
I
3
, I
2
, I
1
k (binaire) k(décimal) U ( V )
b/Questions :
• Combien obtient-on de valeurs de tension différentes et quel est le nombre de possibilités ?
N =
• Ecrire N sous la forme N = 2
n.
Que vaut n ?
• Quelle est la valeur ∆U ? Trouver une relation entre ∆U, U
alim
et N.
• La valeur maximale atteinte est U
max
= V.
• Trouver une relation entre U
max
, U
ref
et ∆U
• Ecrire la relation entre U, k (décimal) et ∆U
IV°/Application et géneralisation: le CNA sur 8 bits :
a/ Manipulation :
• Brancher les 8 fils en a, b, c…….h. On a donc 8 interrupteurs I
1
I
2
I
3
I
4
….I
8
qu’on relie soit à la
ligne d'alimentation, soit à la masse.
b/ Questions :
• Combien de valeurs de tension N peut-on coder sur 8 bits ? N =
• Quelle est la valeur moyenne du pas de conversion ∆U
moy
?
• Calculer la valeur de la tension maximale U
max
• A quelles valeurs de k (binaire et décimal) correspond cette valeur?
Vérifier cette valeur avec un multimètre.

A LEQUITTE ENCPB Laboratoire 14-32 Année 2003-2004 5
• Quelle est la tension correspondant à l’octet 10010111 ?
Vérifier sa valeur avec un multimètre.
• Remplir le tableau ci-dessous :
Pour calculer U, on utilisera la valeur ∆U
moy
calculée précédemment.
k ( décimal) k ( binaire ) U calculée ( V ) U mesurée ( V )
0
1
2
3
4
5
6
7
9
14
32
60
81
122
195
• Comparer les valeurs de U calculée et U mesurée. Conclure.
• Quel est l’intérêt d’augmenter le nombre de bits ?
