Sommaire:
Domaines d’utilisation / Avantages pour le client ............................................................................4
Mandrin porte-pinces type FNH-K, Gr. 32 ....................................................................................5 - 9
Pinces 32 / 42 / 52 / 65 / 80
Mandrin porte-pinces type Typ KSZ-AZN ................................................................................. 10 / 11
Pinces 42 / 65
Mandrin porte-pinces (x en position axiale) type FNH-KA ...................................................12 - 16
Pinces 32 / 42 / 52 / 65 / 80
Mandrin porte-pinces type Typ KSZ-NZN .................................................................................17 / 18
Pinces 42 / 65
Mandrin porte-pinces type FNH-K, ...........................................................................................19 - 21
Pinces 32 / 42 / 52 / 65 / 80
Mandrin porte-pinces type FNP-K .............................................................................................22 - 26
Pinces W20 (349E) / W25 (364E) / 5C (W31.75 / 385E) / B32 / B45
Mandrin porte-pinces type FNP-K-N, W25 ...............................................................................27 / 28
Pinces W20 (349E) / W25 (364E)
Tasseaux à douilles expansibles interchangeables .......................................................................29
Tasseaux expansibles W20 / W25 ....................................................................................................30
Tasseaux à douilles expansibles interchangeables W20 / W25 ....................................................31
Mandrin porte-pinces (x en position axiale) type FNP-KA ...................................................32 / 33
Pinces B32 / B45
Éjecteur pneumatique / élastique ....................................................................................................34
Extracteur pinces manuel / pneumatique - Clé pour B-pinces - Adapteur pour tube tirant .......35
La che technique pour la position de tube tirée avec centrage cylindrique .............................36
La che technique pour la position de tube tirée avec centrage conique ...................................37
Commande de prospectus ...............................................................................................................38

4Des modications techniques réserver

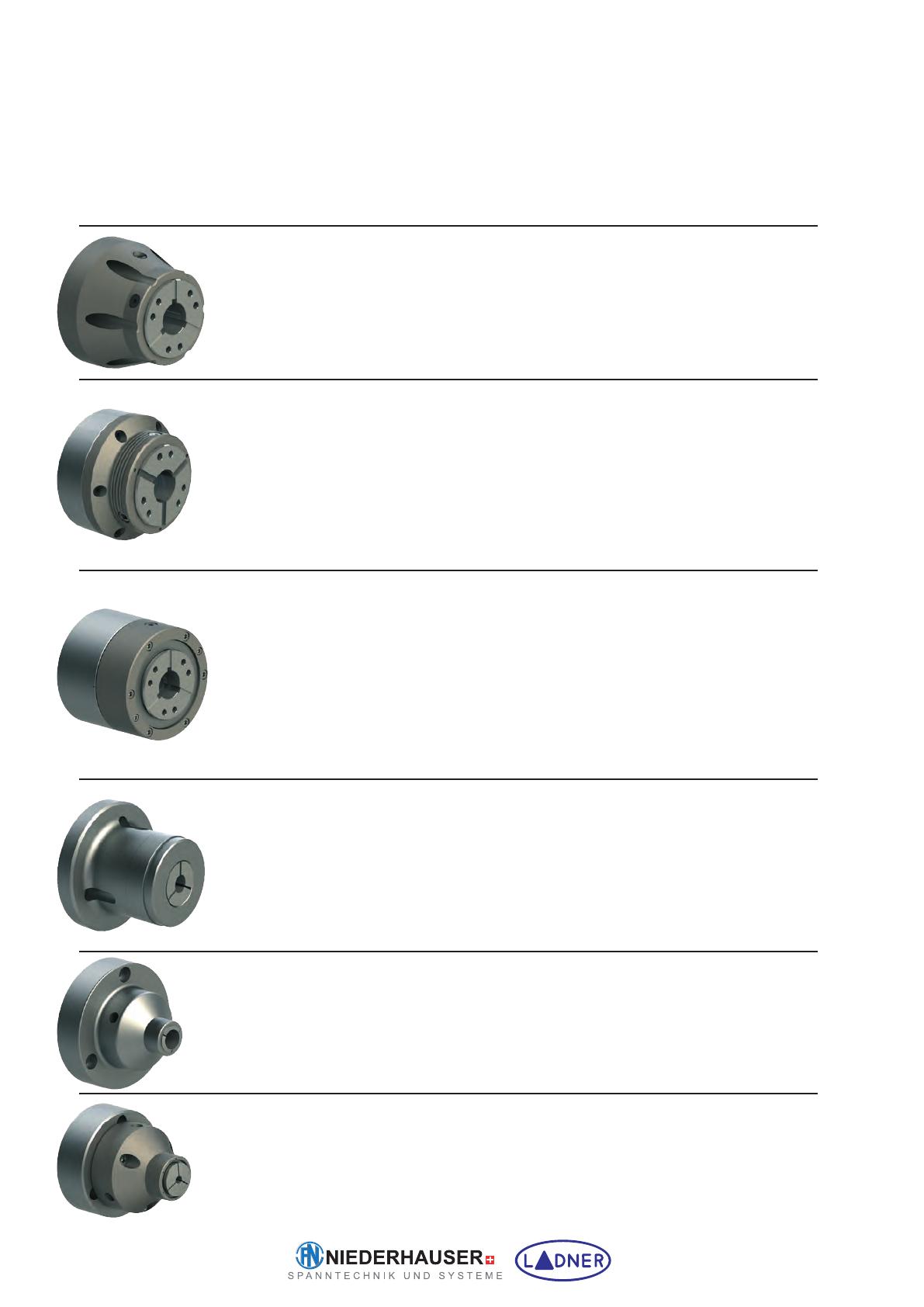

FNH-K
• Pour l´usinage en barre
• Changement rapide des pinces par l´avent
• Montage direct des pinces dans le corps pour une haute concentricité
• Serrage en tirant
• Très grande rigidité axiale et radiale
• Serrage parallèle des pinces
• Flexible grâce à la plage de serrage des pinces
Domaines d’utilisation / Avantages pour le client
• Préhension sûre de pièces en barres et pièces d’arbres
• Changement rapide des pinces de serrage avec le dispositif de changement
• Dispositif de changement manuel ou pneumatique
• Précision extrême grâce au logement direct de la pince de serrage dans le corps du mandrin
• Livraison possible de pinces de serrage rondes, carrées, hexagonales et d’ébauches pour le tournage
• Livrable également pour une utilisation stationnaire
• Une très bonne construction pour les outils radiale!
FNH-KA / KSZ-NZN
• Pour l´usinage en barre
• Changement rapide des pinces par l´avent
• Montage direct des pinces dans le corps pour une haute concentricité
• Serrage en tirant
• Très grande rigidité axiale et radiale
• Serrage parallèle des pinces
• Flexible grâce à la plage de serrage des pinces
• Pince xe en position axiale = pas de déplacement axial, ni effet de plaquage
• Butée d´appui rigide pour pièces en lopin
• KSZ-NZN design compact
FNP-K / FNP-K-N
• Pour l´usinage en barre
• Montage direct des pinces dans le corps pour une haute concentricité
• Serrage en tirant
• Très grande rigidité axiale et radiale
• Serrage parallèle des pinces
• FNP-K-N avec nez letage
FNP-KA
• Pour l´usinage en barre
• Montage direct des pinces dans le corps pour une haute concentricité
• Serrage en tirant
• Très grande rigidité axiale et radiale
• Serrage parallèle des pinces
• Pince xe en position axiale = pas de déplacement axial, ni effet de plaquage
KSZ-MB
• Usinage performant de barres sur machines avec embarreur
• Déformation moindre des pièces à parois minces durant le serrage
• Système changement rapide avec un bonnet a baionnette
• Haute vitesse
• Grande précision axiale des pièces par l´utilisation d´un système de pince poussée
• Coût intéressant grâce à l´utilisation de pinces standard DIN 6343 aussi bien que
Rubberex et pinces à grande capacité.
KSZ-AZN
• Usinage performant de barres sur machines avec embarreur
• Déformation moindre des pièces à parois minces durant le serrage
• Système changement rapide avec un bonnet a baionnette
• Haute vitesse
• Grande précision axiale des pièces par l´utilisation d´un système de pince poussée
• Coût intéressant grâce à l´utilisation de pinces standard DIN 6343 aussi bien que
Rubberex et pinces à grande capacité.

5
Des modications techniques réserver

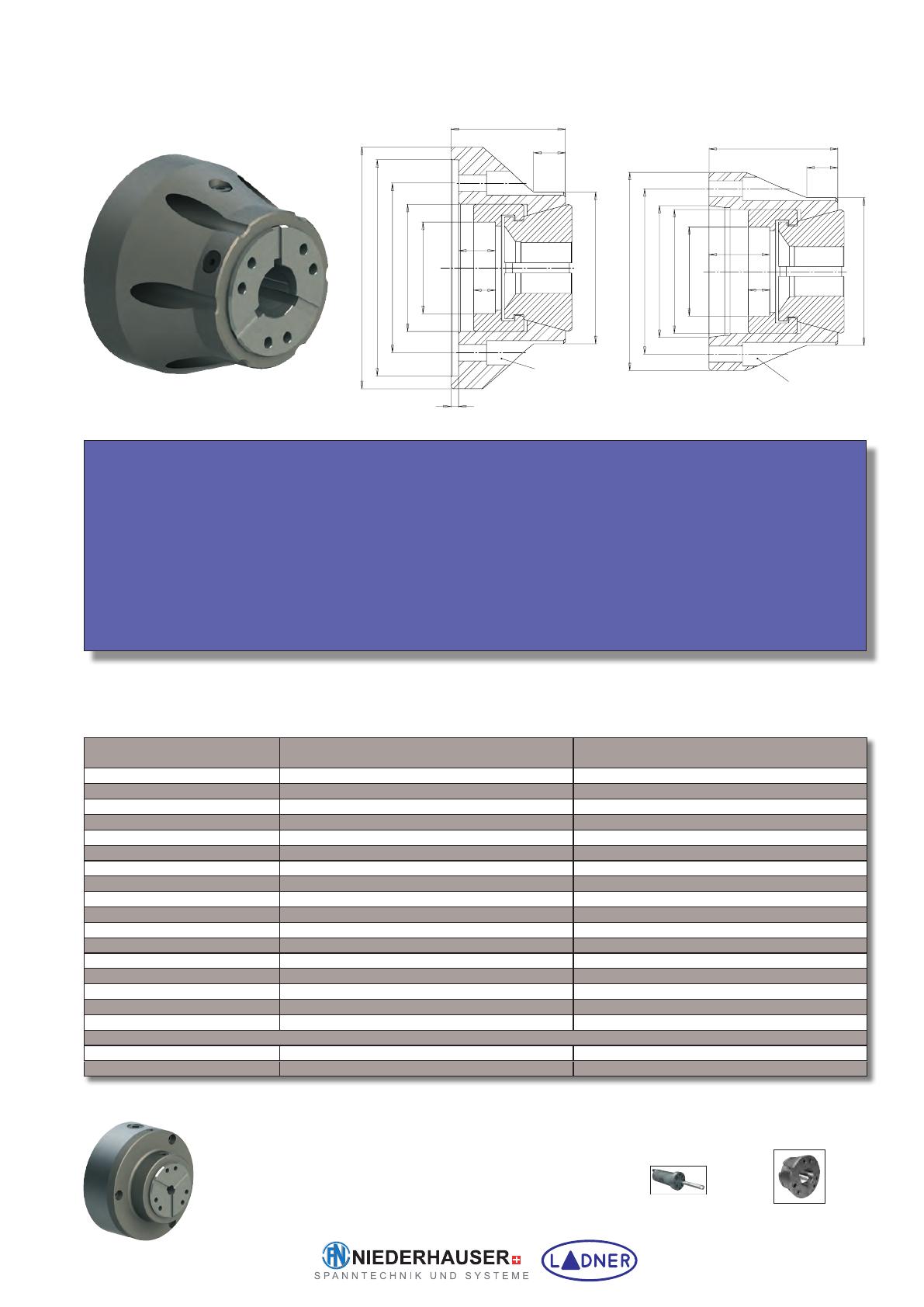

Modèle FNH-K-32-Z120 FNH-K-32-A4
Fixation Cyl.-120 ASA 2-4
A 140 105
B 85 90
B1 20 20
C 72 72
D 120 H6 -
E trous 6 x M 10 6 x M 10
F 104.8 A 4
G M 45 x 1.5 M 45 x 1.5
H 58 58
L 24 33
L1 12 12
T 5 -
Vitesse maximale tr/min. 8000 8000
Force de traction max. daN 2500 2500
Force de serrage max daN 7000 7000
No. de commande 112-322 112-324
Cylindres recommandés VNK 70-37 VNK 70-37
Vitesse maximale tr/min 8000 8000
Caractère:
• Pour l´usinage en barre
• Changement rapide des pinces par l´avent
• Extracteur de pinces manuel ou automatique (page 35)
• Montage direct des pinces dans le corps pour une haute concentricité
• Serrage en tirant
• Très grande rigidité axiale et radiale
• Serrage parallèle des pinces
• Flexible grâce à la plage de serrage des pinces
Mandrin porte-pinces type FNH-K, Gr. 32
Cyl. ø 120 mm / ASA 2-4
Pour mandrin à pince serrage à main
Prospectus «FN-Mandrin à pince serrage à main» pinces voir le
prospectus
Éjecteur
page 34
Mandrin en position ouverte = position n droite
G
H D A C
B1
B
L
L1
T
F
E
D
G
L1
L
C
B1
B
A
F
H
E
