decomagazine 21
02 / 11
Technique
Option
Cette option ne dispose pas de numéro et est dispo-
nible uniquement sur demande et en développement
spécifique.
Principe

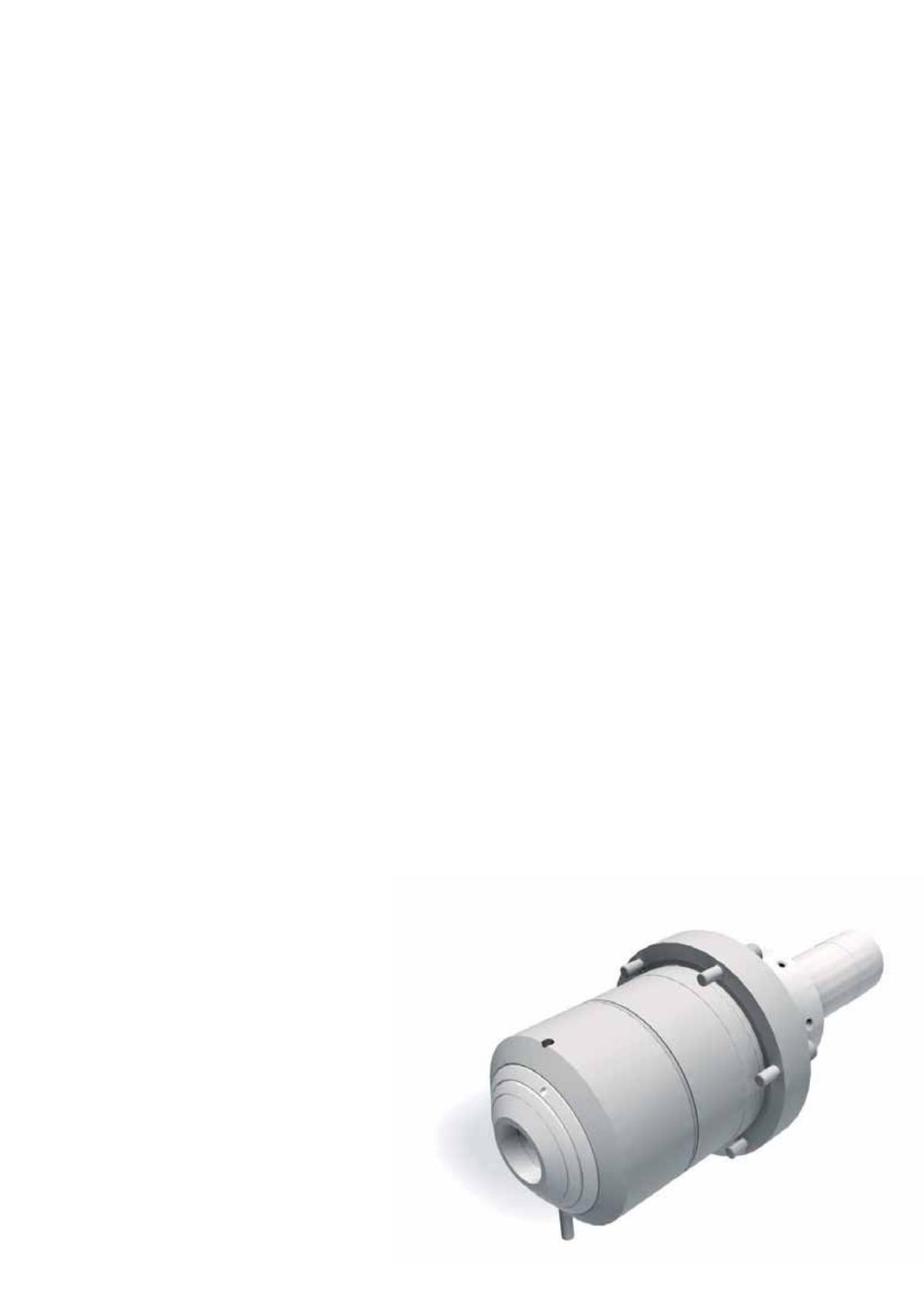

La douille de serrage et l’écrou du nez de broche sont
plus longs, ils sont montés sur la broche standard. Un
canon tournant spécial guide le nez de broche, garan-
tissant une rigidité radiale optimale pour l’usinage. La
barre de matière est serrée en pince comme dans une
machine travaillant sans canon.
Avantages du travail sans canon
La chute ou perte de matière est plus courte d’en-
viron 2/3 (la longueur du canon est supprimée).
Selon le prix de la matière, ceci peut représenter
un facteur économique très important.
• La barre de matière n’a pas besoin d’être d’une très
haute qualité dimensionnelle de type h9 voire h8
(nécessitant parfois une opération de rectification
pour assurer une constance dans le diamètre pour
un parfait guidage dans le canon). Le travail sans
canon permet de s’affranchir de ces contraintes et
par conséquent génère une seconde économie.
Le travail sans canon permet également, dans cer-
tains cas, de garantir des tolérances de géométrie
telles que la circularité, difficiles à obtenir avec un
canon classique, surtout s’il est tournant.
Finalement, pour toutes les pièces courtes ou déli-
cates pour lesquelles le canon n’apporte pas une
valeur ajoutée, le fait de ne pas devoir monter et
régler un élément supplémentaire réduit les temps
de réglages et contribue à l’augmentation de la
productivité du tour, représentant l’objectif de
chaque fabricant de pièces décolletées.
Avantages du canon pour broche long nez
Tous les avantages du travail sans canon.
La broche de la machine reste standard, grande
flexibilité pour passer d’une méthode de travail à
une autre (avec ou sans canon).
Avec un chargeur de pièces, possibilité d’alimenter
les machines Deco 20 avec des lopins ou avec des
ébauches.
Spécifications
Vitesse de rotation maxi. : 5’000 t / min
Course Z1 maxi : 50 mm
Diamètre maxi. : 26 mm
Type de pince : F 25 ou F30
Compatibilité
Deco 20
Sur demande Deco 26, Sigma 20
Disponibilité
La broche long nez est disponible « départ usine »
et est possible en retrofit pour les machines déjà en
service.
Selon les types de pièces à réaliser et de la matière à utiliser, le travail sans canon peut s’avérer intéressant.
A ce jour, les machines Deco 20 / 26 et Sigma 20 ne pouvaient pas travailler sans canon. La broche long nez
se monte en standard sur les machines et permet de passer en usinage de type « sans canon » simplement
et rapidement.
BROCHE LONG NEZ POUR TRAVAIL
DE TYPE « SANS CANON »
